Sistem de alarma antiefractie si control acces




Nr.______din________________

PROIECT

SISTEM DE ALARMA ANTIEFRACTIE SI CONTROL ACCES

CUPRINS

1. Amplasarea obiectivului

2. Elemente privind constructia cladirii




3. Memoriu tehnic cu sistemul proiectat, rolul si functiunile acestora

3.1 Sistemul antiefractie

3.1.1 Datele tehnice de catalog ale elementelor sistemului antiefractie

3.1.2 Structura sistemului antiefractie (prezentare tabelara)

3.1.3 Descrierea zonelor protejate prin sistemul de alarmare impotriva efractiei (prezentare tabelara)

3.1.4 Amplasarea centralei de alarmare impotriva efractiei si a tastaturii

3.1.5 Calculul energetic al sistemului de alarmare impotriva efractiei

3.1.6 Jurnal de cabluri

3.2. Sistemul de control acces

3.2.1. Datele tehnice de catalog ale elementelor sistemului de control acces

3.2.2. Structura sistemului de control acces (prezentare tabelara)

3.2.3. Amplasarea echipamentelor sistemului de control acces (prezentare tabelara)

3.2.4. Calculul capacitatii de stocare a datelor

3.2.5. Calculul energetic al sistemului de control acces

3.2.6. Jurnal de cabluri

4. Asigurarea garantiei, service-ului si interventiei la defectiuni

1. Amplasarea obiectivului

Repere semnificative din teren: com. Sinesti, jud. Ialomita.

Limitele obiectivului:

¢ La Nord - curte Consiliu Local;

¢ La Sud – Drum national 2A.;

¢ La Est - curte Consiliu Local ;

¢ La Vest - Consiliu Local;

2. Elemente privind constructia cladirii

Obiectivul ocupa spatii intr-o cladire cu regim de inaltime parter si este alcatuit din: sala factori, casierie+birou diriginte.

Cladirea din care face parte ghiseul postal este construita din caramida cu tavan din beton si are ferestrele din lemn prevazute cu grilaje metalice.

3. Memoriul tehnic cu sistemul proiectat,

rolul si functiunile acestuia

3.1 Sistemul antiefractie

Sistemul antiefractie este un dispozitiv electronic care contribuie la protectia bunurilor, valorilor si integritatii persoanelor impotriva unor actiuni voite umane, cum ar fi furturile prin patrundere neautorizata (efractie), amenintare (jafuri), sau alte actiuni determinate de factori care au ca efect periclitarea integritatii bunurilor sau persoanelor. Realizeaza alarmarea operativa in scopul aplicarii in timp util a planului de aparare elaborat de beneficiar. Stabilirea zonelor protejate a fost facuta de comun acord cu beneficiarul, in functie de cofiguratia obiectivului si cerintele actuale ale acestuia.

Obiectivul va fi conectat la un dispecerat de monitorizare al SC G4S Security Services. Comunicatia cu dispeceratul se va realiza folosind un comunicator BGSM-G (GSM/GPRS) produs de firma Bentel Security.

3.1.1 Datele tehnice de catalog ale elementelor sistemului antiefractie

Unitatea centrala DSC PC1864

▪ Caracteristici:

- 8 zone complet programabile pe placa de baza;

- 8 partitii;

- 32 coduri de acces, 1 cod principal (master), 1 cod pentru intretinere, 2 coduri de siguranta, 2 coduri de supraveghere si 32 coduri generale de acces;

- Numarul zonelor poate fi marit pana la 64;

- Extensia cablarii disponibila folosind PC5108Z modul de extensie 8 zone de cablu;

- Normal inchis Normal Deschis, cu rezistenta capat de linie sau rezistenta dubla capat de linie;

- 27 tipuri de zone; atribute programabile pentru 8 zone;

- Iesire pentru sirena (700mA), protejata (curent maxim 3A), 12V DC

- Sunet continuu sau intermitent;

- Programarea sistemului nu se pierde in cazul intreruperii complete a alimentarii;

- Pina la 14 iesiri de voltaj progrmabile, cu 21 de optiuni programabile;

- O iesire PGM de curent mare (300mA) pe panoul principal(PGM2);

- 3 iesiri PGM de curent mic (50mA) pe panoul principal(PGM1, PGM3, PGM4);

▪ Sursa de tensiune in comutatie de 2,5A:

- Iesire auxiliara pentru alimentarea modulelor si senzorilor de 12V DC, 550mA;

- Sigurantele fuzibile au fost inlocuite cu componente PTC;

- Supraveghere pentru caderea tensiunii de alimentare si pentru tensiune scazuta pe acumulator;

- Ceasul intern al centralei se regleaza dupa frecventa tensiunii de alimentare.

▪ Cerinte alimentare:

- Transformator 16,5V AC, 2.5A; conectat permanent;

- Baterie/Acumulator 14V, 4Ah sau 7Ah.

▪ Conditii cerute pentru mediul inconjurator:

- Temperatura = 2sC -40 sC(36 s F- 107sF);

- Umiditate max 90%;

- Grad de poluare = max 2

- Grad de SupraTensiune II.

▪ Caracteristicile Tastaturilor:

- PC5508Z cu 8 zone si cu leduri;

- PC5516Z cu 16 zone si cu leduri;

- PC5532Z cu 32 zone si cu leduri;

- LCD5500Z alfanumerica;

- LCD PK5500 alfanumerica;

- Fiecare tastatura are 5 taste functionale intreg programabile;

- “Z” versiunea de tastatura cu o zona de intrare;

- Pot fi conectate pina la 8 tastaturi;

- Conectarea tastaturilor pe 4 fire (Quad);

- Toate tastaturile au difuzor intern.

▪ Caracteristicile comunicatorului telefonic digital:

- Suporta majoritatea formatelor de comunicare inclusiv formatele SIA si Contact ID si Residential Dial;

- Transmisia programabila a evenimentelor la ficare numar de telefon;

- Comunicarea evenimentelor prin pager;

- 2 numere de telefon programabile;

- 2 numere de cod;

- Suporta conectarea cu modulul de comunicare celulara LINKS1000

- Apelare prin Puls sau Ton (DTMF);

- Detectia tipului de linie (DPDT);

- Autoprotectie la blocare.

▪ Facilitati de protectie ale sistemului:

- Caderea tensiunii de alimentare;

- Defectiune pe zona;

- Carcasa de senzor deschisa;

- Defectiune pe linia de foc;

- Defectiune pe linia telefonica;

- Esec la comunicare;

- Scaderea tensiunii pe acumulator;

- Defectiune la sirena;

- Defectiunea unui modul de extensie;

- Caderea tensiunii interne de alimentare (iesirea auxiliara de alimentare);

- Pierderea ceasului intern;

- Defectiunea camerei via DLM-4A.

▪ Facilitati de prevenire a alarmelor false:

- Avertizare sonora in caz de intirziere la iesire;

- Avertizare sonora in caz de eroare la iesire;

- Urgenta la intrare;

- Comunicarea intarzierii;

- Iesire rapida;

- Resetarea contorului de evenimente;

- Inchiderea recenta a transmisiei;

- Trecerea printr-o zona de alarma;

- Avertizare Zona Dubla;

- Comunicarea intarzierii;

- Memorarea cu buffer la apsarea tastelor.

▪ Facilitati aditionale:

- Autoarmare la ora specificata;

- Alarma si Test de comunicare activabile din tastatura;

- Blocarea Tastaturi;

- Posibilitate Audio folosind Modulul de Interfata Audio PC5928;

- Toate modulele se conecteaza la centrala prin intermediul unei magistrale Keybus cu patru fire la o distanta maxima de 305m;

- Memorarea ultimelor 256 de evenimente intr-o zona de buffer cu retinerea orei si datei;

- Posibilitatea de tiparire a evenimenteor din Buffer prin intermediul modulului PC5400 RS232 (interfata seriala);

- Suporta un Modul de iesire ESCORT5580 cu control pentru automatizari/iluminare;

- Posibilitatea de programare de la distanta;

- Posibilitate downlood prin modulul DLM-4LV1.0 si PC5108L.

Tastatura LED P K 5516Z

▪ Caracteristici:

- 16 zone LED;

- 5 taste programabile;

- 1 zona pe tastatura sau 1 iesire PGM (selectabil);

- consum: 50 mA (stand-by), 125 mA (maxim);

Detector PIR LC-104PI (detector IR + MW functie „SI” 15 m IR la 90°)

▪ Caracteristici tehnice:

- Detector profesional PIR Quad+Microunde

- Imunitate la animale

- Imunitate RF excelenta

- Circuit VLSI

- Antena microstrip unica

- Compensare cu temperatura bidirectionala

- Raza de detectie 15m la 90 grade, reglabil pentru microunde si pentru PIR

- Stil atractiv pentru orice decor;

- Iesire NC (normal inchis)

- Oglinda difractie pentru zonele de sub detector;

- Alimentare 8,2 - 16V cc

- Senzor PIR cu cap dual;

- Frecventa MW in banda X;

- Diatanta maxima 12m;

- Consum 16,5mA-standby, 25,5mA-activ;

- Releu de alarma : NC 28 Vcc 0,1A

- Impulse de alarma 2 +/- 1 s;

- Comutator antisabotaj NC 28 Vcc 0,1A;

- Temperatura optima de functionare -10°C pana la 50°C;

- Dimensiuni : 118 x 62,5 x 40 mm;

- Greutate : 120 g.

Acoperirea ariei supravegheate este determinata de cei 2 senzori prezenti in dispozitiv. Senzorul cu microunde are un unghi de acoperire de 90° pe plan orizontal, in timp ce senzorul IR in interiorul aceleasi arii dispune de 24 de fascicule pe 4 nivele.

Detector PIR LC100PCI

▪ Detectorul PIR LC100PI are urmatoarele caracteristici:

- detetector PIR QUAD cu imunitate la animale (pana la 25kg);

- imunitate RF excelenta 80MHz-1GHz;

- analiza QLIT (quad linear imaging tehnology);

- sensibilitate reglabila;

- latime impuls reglabila;

- stil atractiv pentru orice decor;

- detectie 15m, 90 grade;

- iesire NC (normal inchis);

- imunitate excelenta la lumina vizibila;

- compensare cu temperaturea;

- design modern, elegant;

- Consum in asteptare: 16mA;

- Consum in alarma: 20mA.

Contact magnetic SM35

▪ Caracteristici:

- contact magnetic aparent;

- interspatiu 4,4cm;

- carcasa de material plastic alb;

- NC;

Buton de panica cu retinere SS077

▪ Caracteristici

- buton de panica (retinere) cu cheie SECOLARM;

- carcasa de metal;

- iesire NC, 1A/12Vcc;

- include doua chei de reset;

Pedala panica PP01

▪ Caracteristici:

- pedala de panica din metal;

Detector Soc Shockgard

▪ Detectorul de soc (vibratii) Shockgard are urmatoarele caracteristici:

- detector de soc digital cu autoprogramare, pulse count 1-8, raza de actiune 1,5-3,5m;

- Senzitivitatea este selectata automat dupa nivelul de recunostere al impactului in aria de protectie Mare-Redusa (High/Low);

- Pulse count necesar pentru a declansa o alarma este determinat dupa numarul de impacturi;

- In memorie se retin toate setarile facute;

- Autoprogramarea – fixare unica automata la nivelul de impact dorit si al pulse count-ului;

- Selectare de proba – cu aceasta caracteristica este posibila testarea detectorului pentru a continua instalarea mai apoi;

- Auto test;

- Tensiunea de Alimentare 9-16Vdc;

- Consum Silentios 16,5mA Alarma , standby 15,8mA;

- Pulse Count programabil de la 1-8;

- Indicator prin 2 leduri color;

- Iesire de Alarma NC 24Vdc 150mA;

- Durata unei alarme aprox. 2 sec;

- Tamper NC (Normal Inchis), deschis cand e scoasa acoperirea;

- Temperatura de functionare (-20 pana la 50 grade Celsius);

- Umiditate 90%;

- Greutate 35gr;

- Modul de inchidere : (Any)oricare, (1st to Arm)prima armare, secvential;

- Nr. maxim de incuietori : 128;

- Nr. max 1st sau secvential 16;

- Acoperire :1,5m (concret, placi de bloc), 2,5m zid de caramida, 2,25m PVC, 3m otel, 3,5m lemn;

Sirena de interior LD 95

▪ Caracteristici:

- sirena de interior piezo cu flash;

- tensiune de alimentare : 10 - 14 V ( 12 V nominal);

- consum maxim in alarma: sirena 200mA, flash : 250mA;

- nivel de semnal 110dB/m;

Sirena de exterior BENTEL

▪ Caracteristici:

- sirena autoalimentata cu stroboscop;

- carcasa din policarbonat cu design nou, proiectata sa reziste intemperiilor;

- autoprotectie contra taierii firelor si a sabotajului ( deschidere carcasa + smulgere de pe perete), respectiv distrugerea flash;

- nivel sonor la 3 m - 103 dB test de acumulator;

- timp de alarmare programabil (3 sau 10 minute);

- sunet sirena programabil;

- pentru evenimente de sabotaj sunet de tonalitate diferita;

- activare pozitiva sau negativa;

- echipat cu microcontroller;

- test flash si sirena;

- semnalizare defectiune sonor si vizual;

- iesire suplimentara pentru semnalizare defect;

acumulator back-up;

- consum 8mA (stand-by),1600mA(alarma);

Comunicator BGSM-G

▪ Caracteristici:

- comunicator de back-up GPRS/GSM;

- trece automat pe reteau GSM in cazul caderii liniei telefonice;

- 4 iesiri programabile;

- contact protectie tamper;

- alerta SMS;

- suporta format de comunicare Contact ID;

- indicator semnal GSM;

- temperatura functionare intre 5 ÷ 40 grade Celsius;

- acumulator back-up;

- alimentare 12V;

3.1.2 Structura sistemului antiefractie (prezentare tabelara)

In tabelul 1. este prezentata structura sistemului antiefractie.

Tabelul 1. Structura sistemului antiefractie

Nr. crt

Denumire element

Tip element

Nr. Buc.

Firma producatoare

Furnizorul

Nr. aviz de calitate

Centrala Antiefractie

PC 1864

DSC

SECPRAL

CE

Tastatura LED

PK 5516Z

DSC

SECPRAL

CE

Sirena de exterior cu acumulator

BENTEL

BENTEL

SECPRAL

CE

Sirena de interior

LD 95

DSC

SECPRAL

CE

Comunicator

BGSM-G

BENTEL SECURITY

BENTEL SECURITY

CE

Acumulator    12V / 7.2A





SL-7

SUNLIGHT COREEA

SECPRAL

CE

Detector PIR

LC104PI

DSC

SECPRAL

CE

Detector PIR

LC100PCI

DSC

SECPRAL

CE

Detector de soc

SHOCKGARD

GARDTEC

SECPRAL

CE

Contact magnetic

SM-35

TANE ALARM

SECPRAL

CE

Buton de panica cu retinere

SS077

SECO-LARM TAIWAN

SECPRAL

CE

Pedala de panica

PP01

SECPRAL

SECPRAL

3.1.3 Descrierea zonelor protejate prin sistemul de alarmare impotriva efractiei (prezentare tabelara)

In tabelul 2. este prezentata descrierea zonelor protejate.

Tabelul 2. Descrierea zonelor protejate

Nr. Crt.

Zona

Partitia

Denumire

echipament

Tip

echip.

Nr.

Buc.

Simbol echip.

TIP

ZONA

SPATIUL

PROTEJAT

ZONA 1

PARTITIA 1

Contact magnetic

SM-35

CM 1

Intarziata

USA

INTRARE

ZONA 2

PARTITIA 1

Detector PIR

LC 100PCI

PIR 1

Urmaritoare

SALA FACTORI

ZONA 3

PARTITIA 2

Detector PIR

LC 104PI

PIR 2

Instantanee

CASIERIE

ZONA 4

PARTITIA 2

Buton de panica cu retinere

SS077

BP

24 Ore

CASIERIE

ZONA 5

PARTITIA 2

Pedala de panica

PP01

PP

24 Ore

CASIERIE

ZONA 6

PARTITIA 2

Detector de soc

SHOCKGARD

SOC

24 Ore

CASIERIE

ZONA 7

Libera

ZONA 8

PARTITIA 1

Microcontacte tamper

24 Ore

Sabotaj CE, T, SE

3.1.4 Amplasarea centralei de alarmare impotriva efractiei

Centrala de alarmare va fi montata in casierie, pentru a fi protejata cat mai bine si pentru a nu avea acces la ea decat persoanele autorizate, iar conectarea la retea se va face printr-un traseu separat.

Tastatura va fi montata la intrare sala factori, pentru reducerea perioadei de temporizare declarate zonei de intrare, durata fiind stabilita la cel mai scurt timp posibil (maximum 10 secunde).

Sirena de alarmare de exterior se va monta deasupra intrarii in cladire, la o inaltime corespunzatoare pentru ca flash-ul acesteia sa fie vizibil de la o distanta cat mai mare.

3.1.5 Calculul energetic al sistemului de alarmare impotriva efractiei

A. Calculul energetic al sistemului in alarma

Tabelul 3. Consumul energetic al sistemului pe unitatea centrala cand acesta este in stare de alarma:

DENUMIRE

ECHIPAMENT

TIP

ECHIPAMENT

NUMAR

(buc.)

SIMBOL

ECHIPAMENT

CONSUM

(mA)

Centrala Antiefractie

PC 1864

CE

Tastatura LED

PK 5516Z

T AST

Sirena de exterior

BENTEL




SE

Sirena de interior

LD 95

SI

Detector PIR - DT

LC 100PCI

PIR 1

Detector PIR - DT

LC 104PI

PIR 2

Detector de soc

SHOCKGARD

SOC

TOTAL CONSUM

Consumul maxim de curent al sistemului in cazul in care alimentarea cu 220Vca lipseste iar sistemul este in stare de alarma, asa cum reiese din tabelul 3, este:

Imax = 2,297A

Curentul furnizat de acumulatori este:

Iacc = 7Ah

Timpul maxim de functionare al sistemului in aceasta situatie este:

T = Iacc / Imax, rezulta T = 7Ah / 2,297A

rezulta:

T = 3,04 ore

Conform legii, sistemul trebuie sa functioneze in aceasta situatie un timp (T) de minim 30 de minute.

Din calculele prezentate mai sus rezulta ca sistemul indeplineste conditia impusa de lege.

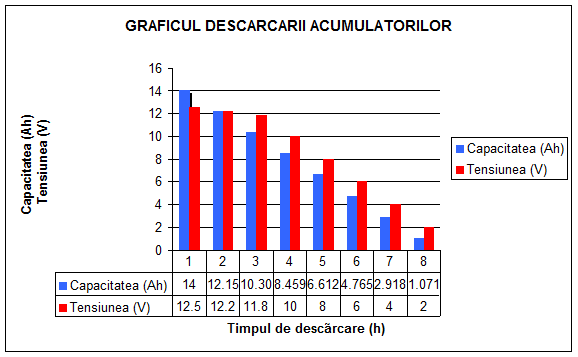

In figura 1. este prezentat graficul de descarcare al acumulatorilor pentru un consum maxim de curent de 2,297A.

Figura 1. Timpul de descarcare al acumulatorilor pentru consum maxim de curent

B. Calculul energetic al sistemului cand acesta nu este in alarma

Tabelul 4. Consumul energetic al sistemului pe unitatea centrala cand acesta nu este in stare de alarma:

DENUMIRE

ECHIPAMENT

TIP

ECHIPAMENT

NUMAR

(buc.)

SIMBOL

ECHIPAMENT

CONSUM

(mA)

Centrala Antiefractie

PC 1864

CE

Tastatura LED

PK 5516Z

TAST

Sirena de exterior

BENTEL

SE

Sirena de interior

LD 95

SI

Detector PIR - DT

LC 100PCI

PIR 1

Detector PIR - DT

LC 104PI

PIR 2

Detector de soc

SHOCKGARD

SOC

TOTAL CONSUM

Consumul maxim de curent al sistemului in cazul in care alimentarea cu 220Vca lipseste iar sistemul este in stare de alarma, asa cum reiese din tabelul 4, este:

Imax = 0,2663A

Curentul furnizat de acumulatori este:

Iacc = 7Ah

Timpul maxim de functionare al sistemului in aceasta situatie este:

T = Iacc / Imax, rezulta T = 7Ah / 0,2663A

rezulta:

T = 26.2 ore

Conform legii, sistemul trebuie sa functioneze in aceasta situatie un timp (T) de minim 24 ore.

Din calculele prezentate mai sus rezulta ca sistemul indeplineste conditia impusa de lege.

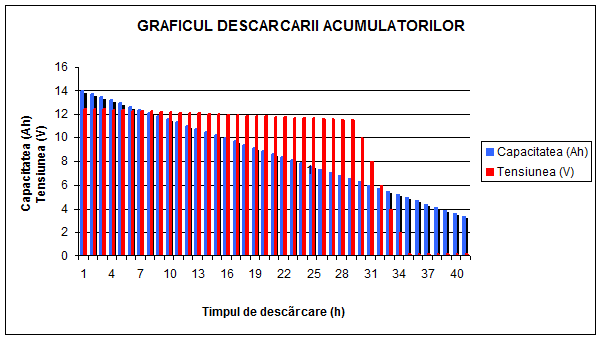

In figura 2. este prezentat graficul de descarcare al acumulatorilor pentru un consum maxim de curent de 0,2663A.

Figura 4. Timpul de descarcare al acumulatorilor pentru consum maxim de curent

3.1.6 Jurnal de cabluri (prezentare tabelara)

In tabelul 5. este prezentat jurnalul de cabluri al sistemului antiefractie.

Tabelul 5. Jurnal de cabluri

Nr. crt

SIMBOL

CABLU

DE LA_

PANA LA

TIP

CABLU

C_CE

CENTRALA

Tabloul electric

Alimentare

C_SE

CENTRALA

SE

6 x 0,22 + E

C_SI

CENTRALA

SI

6 x 0,22 + E

C_PIR 1

CENTRALA

PIR 1

6 x 0,22 + E

C_PIR 2

CENTRALA

PIR 2

6 x 0,22 + E

C_SOC

CENTRALA

SOC

6 x 0,22 + E

C_CM 1

CENTRALA

CM 1

4 x 0,22 + E

C_BP 1

CENTRALA

BP

4 x 0,22 + E

C_PP 1

CENTRALA

PP

4 x 0,22 + E

C_TAST

CENTRALA

TAST

6 x 0,22 + E

Cablarea si alimentarea sistemului antiefractie

Cablarea sistemului este realizata astfel incat fiecare detector are zona adusa in centrala pe doua fire si asigura o protectie permanenta pentru fiecare bucla de alarma in parte, fata de eventualele scurtcircuitari sau intreruperi. Orice asemenea tentativa declanseaza alarma de sabotaj.

La cablare s-au folosit pentru fiecare dispozitiv cabluri speciale de alarma, conectarea acestora realizindu-se astfel:

- 2 conductoare pentru alimentarea dispozitivului;

- 2 conductoare pentru releul dispozitivului si antisabotajul acestuia;

Protectia la sabotaj a fiecarui detector se realizeaza automat de catre unitatea centrala prin procedeul de recunoastere sabotaj.

Cablarea detectorilor de miscare s-a realizat pe 2 fire, cu rezistor diferit pe zona si recunoastere sabotaj, asigurand astfel o protectie permanenta pentru fiecare bucla de alarma in parte fata de eventualele scurtcircuitari sau intreruperi.

Pentru conectarea detectorilor pasivi in infrarosu si a sirenei de exterior autoprotejate s-a folosit cablu special de alarma.

Cablarea s-a realizat cu bagheta fixata pe pereti. Amplasarea echipamentelor si modul de interconectare este prezentat in partea desenata .

Alimentarea sistemului se face de la un circuit separat de alti consumatori , prin sigurante calibrate. Alimentarea secundara se face dintr-un acumulator situat in interiorul centralei. Acumulatorul este permanent incarcat de sursa proprie a centralei. Sursa de alimentare de avarie (acumulatorul) asigura functionarea sistemului minim 24 de ore in asteptare si 30 de minute in alarma . Trecerea pe alimentarea de avarie se face automat la intreruperea tensiunii pe retea si nu provoaca efecte secundare nedorite asupra sistemului.

Cablurile vor fi legate prin conexiuni cu suruburi, conform indicatiilor date in descriptivul aparatelor, fara innadire intre doua puncte de conexiune, si vor fi protejate.

3.2 Sistemul de control acces

Sistemul Control Acces poate cuprinde urmatoarele echipamente: controlere, cititoare de cartele de proximitate, contacte magnetice, butoane de iesire, yala electromagnetica, electomagneti 250 ÷ 500 kgf, server control acces. Setarea sistemului de control acces se poate face centralizat prin intermediul computerului PC (server control acces) conectat la controlere, care va gestiona miscarea persoanelor pe usile restrictionate ;

· Cartele de proximitate – fiecare cartela are un cod unic,

· Contacte magnetice – contact magnetic miniaturizat

· Electromagnet 250 ÷ 500 Kgf

Programul software acces rezolva doua categorii de probleme:

–    PONTAJ – Procesarea detaliata a timpilor de lucru ai angajatilor

–    CONTROL ACCCES – Restrictionarea si monitorizarea accesului in zonele controlate (pe sensuri de intrare si iesire pe anumite intervale orare)

Programul permite definirea a doua categorii de drepturi pentru fiecare angajat identificat prin card:

–    DREPTURI DE ACCES – se refera la gestionarea accesului angajatilor pe zile si intervale orare ale fiecarei zile in zonele controlate;

–    DREPTURI DE PONTAJ – se refera la gestionarea timpului de lucru al angajatilor;

Sistemul permite acordarea de drepturi de pontaj in program normal, ore suplimentare, ore de noapte, munca de sambata, duminica si sarbatori etc. Pot fi definite si evidentiate in rapoarte de pontaj mai multe intervale de ore suplimentare. Se pot defini rotunjiri automate ale orelor de intrare si iesire pentru a se obtine unitati de timp procesabile de catre programele de salarizare utilizate in firma beneficiar. Rotunjirile prin scadere ofera posibilitatea penalizarii angajatilor pentru intarzieri / plecari devreme. De asemenea se pot impune conditionari de durata ale orelor suplimentare.

Sistemul de raportare ofera informatii complete legate de timpii de lucru detaliati ai angajatilor si accesul in zonele controlate.

Managementul flexibil al operatorilor/administratorilor permite definirea accesului restrictionat al acestora in sistemul de operare/administrare. Logarea operarii si administrarii sistemului pe baza de User Name si parola asigura un control riguros asupra personalului care gestioneaza aplicatia si implicit pontajul angajatilor.



Facilitatile de filtrare pe structura organizatorica (departamente, sectii) si intervale de timp asigura un grad ridicat de accesibilitate al informatiei de pontaj si acces.

Optiunile de vizualizare disponibile in sistemul de raportare asigura filtrarea informatiei raportate. Optiunile de vizualizare sunt memorate si preincarcate la proxima utilizare a rapoartelor. Customizarea sistemului de raportare devine in acest fel una dinamica (rapoartele se genereaza automat conform parametrilor de vizualizare setati la ultima accesare).

Raportarea se realizeaza in format HTML sau XLS in functie de necesitatea de moment a operatorului (vizualizare / imprimare).

Pentru cresterea eficientei in operarea/administrarea sistemului interfata interactiva ofera posibilitati de navigare intre rapoarte in functie de context. De exemplu din raportul de pontaj lunar cu ajutorul unui click pe linia corespunzatoare unui angajat se trece automat in raportul grafic de actiuni, iar din raportul grafic utilizatorii cu drepturi speciale pot trece cu usurinta la ferestrele de adaugare si modificare de actiuni.

Sistemul de raportare trateaza detaliat informatia de acces si pontaj. Informatia de pontaj se refera la unitatile de timp luate in calcul in realizarea pontajului (timpii de munca detaliati rezultati pe baza parametrilor de cuantificare stabiliti in drepturile de pontaj ale fiecarui angajat).

Sistemul genereaza pontajul lunar detaliat al angajatilor. In faza de implementare a sistemului de pontaj se asigura exportul pontajului lunar detaliat in format compatibil programului de salarizare utilizat in firma beneficiar (format fisier / structura de campuri procesabile in programul de salarizare al beneficiarului).

In pontajul lunar exista posibilitatea definirii de catre utilizator a unor totale personalizate pentru crearea de situatii statistice (Exemplu: total ore lucrate inclusiv suplimentare, sambete, duminici si sarbatori sau total concedii etc.).

Exportul de date privind pontajul va fi efectuat in format necesar aplicatiei existente la beneficiar.

3.2.1. Datele tehnice de catalog ale elementelor sistemului de control acces

Unitatea centrala AC 115 (ROSSLARE)

- programabil prin interfata RS485 de pe un PC local;

- permite conectarea in retea pana la 8 usi;

- nivele de acces programabile prin soft;

- recunoaste pana la 2400 de utilizatori;

- monitorizare in timp real;

- memorare pana la 2000 evenimente, 8 perioade de timp de acces programabile;

- suporta 2 cititoare Wiegand pe 26-Bit;

- 3 moduri de operare:

- Normal;

- Bypass;

- Securizat;

- 3 moduri acustice de avertizare ;

- releu pentru comanda yala electrica ;

- releu auxiliar;

- timp de comanda programabil pentru releul de yala si cel auxiliar;

- dioda de protectie incorporata pentru comanda yala electrica;

- indicator de alimentare incorporat;

- indicator de alimentare pentru yala electrica incorporat;

- baterie incorporata de mentinere a ceasului;

- Incarcator baterie;

- protectie antisabotaj cu microcontact;

- buton pentru actionare la iesire;

- detectie automata de usa fortata sau neinchisa;

- interfata de programare cu 2 diode LED bicolore;

- tastatura de programare incorporata;

- tensiune alimentare de la transformator 16Vca, 1,5 A, 25VA;

- curent maxim de intrare 120mA;

- curent absorbit in standby 30-60mA;

- incarcator acumulator 12Vcc;

- raspuns pentru iesire (REX) - contact ND (normal deschis);

- temperatura de lucru -31°C ÷ 63°C;

- umiditate max 95%;

- Dimensiuni: 134X85X30mm;

- Greutate: 200g;

Cititor de proximitate AY-KR12

▪ Caracteristici:

- cititor de proximitate pentru control acces Rosslare AC 115;

- distanta de citire 8 cm;

- dimensiuni: 80x40x13mm;

Cartela proximitate AT-R14

▪ Caracteristici:

- cartela de proximitate clasica;

- compatibila cu cititoarele de proximitate Rosslare;

Yala electromagnetica NF6200/1

▪ Caracteristici:

- yala in constructie ingropata;

- alimentare 8-12Vca/0,3- 0,5A;

- forta de smulgere 250 kg;

- memorie mecanica;

- masca lunga;

Buton de iesire PB01

▪ Caracteristici

- buton de iesire ;

- carcasa de material plastic de culoare alba;

- iesire NO/NC;

Contact magnetic FM 106

▪ Caracteristici:

- contact magnetic aparent;

- interspatiu 2,5 cm;

- carcasa de material plastic alb;

- NC;

3.2.2. Structura sistemului de control acces (prezentare tabelara)

In tabelul 6. este prezentata structura sistemului de control acces .

Tabelul 6. Structura sistemului de control acces

Obiectiv

Controler

Cartele

prox.

Contact

magnetic

Cititor cartele

Buton iesire

Yala

electrom.

Cutie metalica

PC 510H/E

CA 1

3.2.3. Amplasarea echipamentelor sistemului de control acces (prezentare tabelara)

In tabelul 7 . este prezentata amplasarea sistemului de control acces.

Tabelul 7. Amplasarea sistemului de control acces

Control

acces

Obiectiv protejat

Observatii

CA 1

CASIERIE

Intrarea cu cartela, iesirea cu buton de iesire

3.2.4. Calculul capacitatii de stocare a datelor

Fiecare echipament ICON 100 poate stoca in memorie un numar de 7250 evenimente. La o medie estimata de 200 evenimente pe zi, rezulta ca se pot stoca date in legatura cu evenimentele petrecute intr-un interval de 7250 : 200 = 36,25 zile, deci este asigurata prevederea legala de stocare a evenimentelor pe un interval de minim 30 de zile.'

Fiecare echipament AC 115 poate stoca in memorie un numar de 2000 evenimente. La o medie estimata de 60 evenimente pe zi, rezulta ca se pot stoca date in legatura cu evenimentele petrecute intr-un interval de 2000 : 60 = 33,33 zile, deci este asigurata prevederea legala de stocare a evenimentelor pe un interval de minim 30 de zile.'

3.2.5. Calculul energetic al sistemului de control acces

Tabelul 8. Consumul energetic al sistemului CA1

DENUMIRE

ECHIPAMENT

TIP

ECHIPAMENT

NUMAR

(buc.)

CONSUM/BUC.

(mA)

CONSUM TOTAL

(mA)

Controler

AC 115

Cititor cartele

AY-KR12

Yala elecrtomagnetica

NF6200/1

Cartele proximitate

AY-KR12

Contact magnetic

FM 106

Buton iesire

BP01

TOTAL CONSUM

Consumul maxim de curent al sistemului, asa cum reiese din tabelul 17, este:

Imax = 0,37A

Curentul furnizat de acumulatori este:

Iacc = 7,2Ah

Timpul maxim de functionare al sistemului in aceasta situatie este:

T = Iacc / Imax, rezulta T = 7,2Ah / 0,37A

rezulta:

T = 19,46 ore

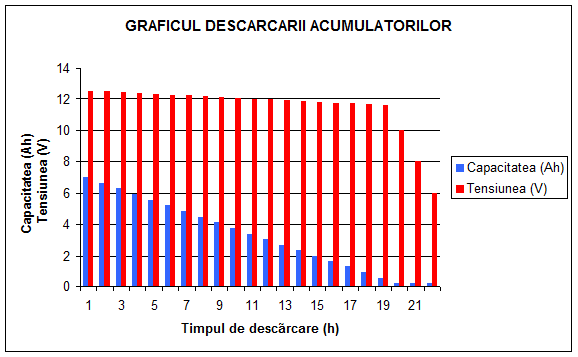

In figura 3. este prezentat graficul de descarcare al acumulatorilor pentru un consum maxim de curent de 0,37A.

Figura 3. Timpul de descarcare al acumulatorilor pentru consum maxim de curent

3.2.6 Jurnal de cabluri (prezentare tabelara)

In tabelul 9. este prezentat jurnalul de cabluri al sistemului de control acces.

Tabelul 9. Jurnal cabluri

Nr. crt

SIMBOL

CABLU

DE LA_

PANA LA

TIP

CABLU

C_CA 1

CA 1

Tabloul electric

Alimentare

A 1

CC 1

CA 1

8 x 0,22 + E

A 2

YEM 1

CA 1

8 x 0,22 + E

A 3

CM(ca) 1

CA 1

4 x 0,22 + E

A 4

REX 1

CA 1

4 x 0,22 + E

4. Asigurarea garantiei, service-ului si interventiei la defectiuni

OBLIGATIILE EXECUTANTULUI

▪ sa analizeze documentatia tehnica din punct de vedere al securitatii muncii;

▪ sa aplice prevederile cuprinse in legislatia si normele / instructiunile / prescriptiile / standardele de securitatea muncii specifice lucrarii;

▪ sa execute toate lucrarile in scopul exploatarii ulterioare a instalatiilor in conditii depline de securitate a muncii;

▪ sa remedieze toate deficientele constatate cu ocazia probelor si receptiei astfel ca lucrarea executata sa poata fi utilizata in conditii de securitate maxima posibila;

▪ sa utilizeze pe santier masurile individuale si colective de securitatea muncii astfel ca sa se evite sau sa se diminueze pericolele de accident sau imbolnavire profesionala;

▪ sa utilizeze pentru manevre in instalatiile electrice numai electricieni autorizati ;

▪ sa efectueze verificarea periodica a sistemului si remedierea prompta a eventualelor defectiuni aparute in perioada de garantie;

▪ sa livreze instructiuni de utilizare a sistemului si sa instruiasca personalul desemnat de beneficiar;

▪ sa pastreze confidentialitatea asupra lucrarii efectuate;

Garantia acordata sistemului este de 12 luni.

Interventia pentru remedierea deranjamentelor se va efectua in maxim 24 ore.




loading...




Politica de confidentialitate


Copyright © 2020 - Toate drepturile rezervate
