Proiect sistem de alarmare - Antiefractie si supraveghere video




Proiect sistem de alarmare

Antiefractie si supraveghere video

1. Amplasamentul




SC CARGUS INTERNATIONAL SRL Suceava este situat Burdujeni pe strada Calea Burdujeni,nr. 20,avand ca vecini la dreapta proprietate SC ESMERALDA SRL in stanga proprietate SC. LE-ANDRA COM SRL si la etaj locuinte.

2. Elemente privind constructia

Structura este construita din structura beton si zidarie.Accesul in cladire se face prin usa frontala.Tamplaria este realizata din aluminiu cu gem termopan Sistemul de alimentare cu energie electrica al cladirii este realizat prin intermediul unui tablou electric general al cladirii;din punct de vedere al categoriei de mediu cladirea se incadreaza din punct de vedere al pericolului de incendiu –categorie C cu incaperi uscate si in care pot apare aglomerari de persoane de pana la 30 de persoane; exista pericol de explozie doar in zona spatiului tehnic unde este instalata centrala termica

3. Structura sistemului de securitate antiefractie

Criteriile de amplasare, de alegere a tipului de echipament si de dimensionare cantitativa a echipamentelor/materialelor necesare realizarii acestui sistemului de securitate au avut la baza analiza factorilor de risc, amenintarile probabile pe timpul zilei/noptii in zonele vulnerabile ale obiectivului, supravegherea zonelor de acces si circulatie in interiorul cat si exteriorul cladirii

Sistemul de securitate antiefractie propus pentru instalare la SC CARGUS INTERNATIONAL SRL este compus din urmatoarele echipamente:

Nr. Crt.

Descriere echipament

Nr. buc

Furnizor

CERBER C62

CARACTERISTICI GENERALE

- numar de partitii: 2;

- numar de zone: 6;

- iesiri programabile: 2;

- sistem 'fuseless'

- sarcina maxima a iesirilor PGM1, PGM2: 50mA;

- sarcina maxima a iesirii de sirena: max. 1A;

- curent maxim pe sursa auxiliara: 2A;;

- consum tipic placa centrala: 50mA;

- tensiunea nominala de functionare a placii: 13,6 -14Vcc.

Romano Electro

KP-64P -Tastatura LED 6 zone, cu montaj aparent, pentru centrala C 62.

Romano Electro

REFLEX- Detector dual de miscare PIR volumetric , raza 12m, acoperire 104 grade, element de detectie IR . Plaja de temperatura de la -10 grade pana la +55 grade C, consum 30mA@12Vcc in stand-by.

Romano Electro

CMA 735 Senzor magnetic cu releu reed montaj aparent, fixare in suruburi, distanta de actionare 22mm .

Romano Electro

SIRENA EXTERIOR SA 11- alimentare interna

Romano Electro

ACU SUNLIGHT 12V 7AH – acumulator 12 V / 7 Ah

Romano Electro

4. Descrierea zonelor protejate prin subsistemul de alarma antiefractie

Nr. zona

Denumire Zona

Element de detectie

Tip

Zona

Usa intrare

CM

Intrare/Iesire

Spatiu intrare

PIR

Cu urmarire

Baie

PIR

Instantanee

Hol spate

PIR

Instantanee

Dormitor

PIR

Instantanee

Detector geam spart

DGS

Instantanee

5. Amplasarea centralei de alarma antiefractie

Centrala de alarmare antiefractie CERBER C62 este amplasata in hol spate langa tabloul electr, pe peretele din spatele usii,la o inaltime de 2,5 m. Traseele de cabluri se vor realiza aparent.

Calculul energetic al sistemului de alarma antiefractie

Nr.

crt.

Tipul de

echipament

Tensiune

Alimentare(V)

Consum / buc

( mA)



Nr.

Buc

Consum total

( mA )

Baza

rez.

veghe

alarma

veghe

alarma

Centrala CERBER C62

DGS

REFLEX pir

Tastatura KP 064P LED

TOTAL

Capacitatea acumulatoarelor necesara pentru a alimenta independent sistemul timp de 24h cind sistemul se afla in stand-by este de:

302mA x 24h=7,02Ah

Capacitatea acumulatoarelor necesara pentru a alimenta independent sistemul timp de 0,5 h cind sistemul se afla in alarmare este de:

312mA x 0,5h=0,156Ah

Total capacitate necesara acumulator = 7,02Ah.

Capacitatea acumulatorului din centrala este de 7 Ah.

Consumurile de curent ale componentelor sistemului sunt conforme cu datele tehnice de catalog.

Date tehnice ale echipamentelor sistemului de securitate

Centrala CERBER C62

Cerber C62

Centrala de efractie cu 6 zone programabile

CARACTERISTICI GENERALE

- numar de partitii: 2;

- numar de zone: 6;

- iesiri programabile: 2;

- sistem 'fuseless'

- sarcina maxima a iesirilor PGM1, PGM2: 50mA;

- sarcina maxima a iesirii de sirena: max. 1A;

- curent maxim pe sursa auxiliara: 2A;;

- consum tipic placa centrala: 50mA;

- tensiunea nominala de functionare a placii: 13,6 -14Vcc.

Tastaturi:

- centrala este proiectata sa opereze cu tastaturi cu LED-uri, tip KP-064P (maxim 4 pe centrala).

Partitii

- 2 partitii reale(armari si dezarmari independente, timpi diferiti de intrare si iesire);

optiuni de autoarmari (in urma inactivitatii sau la un moment prestabilit) pentru fiecare partitie;

optiuni de armari rapide pentru fiecare partitie;

optiune de a comuta in modul de armare 'stay' daca utilizatorii nu parasesc aria protejata.

Zone:

- 6 zone EOL complet programabile;

Tipul zonelor poate fi ales din 10 optiuni disponibile (Instantanee, Intrare/Iesire, Cu urmarire, 24h, Keyswitch, Tamper, etc);

Timp de raspuns al zonelor selectabil individual

Tip alarmare: Continua, Pulsatorie, 'Silent' cu durate de alarmare diferite pentru efractie si incendiu;

- posibilitate de izolare a zonelor (bypass);

- posibilitate de programare a unei temporizari pentru intrare, pentru iesire si pentru activarea sirenei.

Iesiri programabile:

- 2 iesiri programabile, fiecare cu 31 optiuni;

- o iesire pentru comanda sirena.

Comunicator digital incorporat:

- 2 coduri de identificare la dispecerat pentru fiecare partitie;

- raportare separat ('split') ori alternativ la 2 numere de telefon pentru dispecerat;

- apelare in puls sau DTMF cu detectia automata a tonului de linie;

- algoritm adaptiv pentru a functiona cu dispecerate care genereaza kiss-off de la 0,6 la 3 secunde;

- buffer pentru memorarea ultimelor 80 evenimente netransmise la dispecerat;

- diverse forme de comunicare: DTMF Ademco Contact ID si formate 4x2 (10PPS, 20PPS, 40PPS SI DTMF Ademco Expres).

Modul procesor vocal (optional) MPV-8:

- transmite pana la 8 mesaje vocale (1, 2, 4 sau 8) sau sunete specifice la 4 numere de telefon;

- apelare in puls sau DTMF cu detectia automata a tonului de linie;

- raspuns la interogarea de la distanta pe linia telefonica pentru raportarea starii sistemului (armat/dezarmat/alarma/lipsa tensiune 220Vca;

Utilizatori:

- 2 coduri de instalator (programare si intretinere);

- 45 coduri utilizator din care 1 'cod master'; fiecare cod are 11 drepturi programabile: armare, dezarmare, activare iesiri , acces la partitii, initializare rond, etc;

- fiecare cod de utilizator poate fi folosit intr-o situatie de urgenta (armare/dezarmare sub amenintare).

Memorie evenimente:

- memorie tampon de 400 evenimente care se pot incarca si vizualiza in PC cu pachetul de programe 'EZcom C62' sau care se pot transmite la dispecerat;

- ceas de timp real

- primele 9 evenimente tip alarma, aparute de la ultima armare, sunt afisate pe tastatura.

Programare:

- programare locala de la tastaturi LCD sau cu LED-uri;

- programare de la distanta folosind pachetul de programe 'EZcom C62';

- contine memorie EEPROM, care pastreaza configuratia programata, chiar si in cazul disparitiei tensiunii de alimentare;

- diverse operatii de programare cu PC-ul folosind pachetul de programe 'EZcom C62': upload, download, programarea datei si orei sistemului, armare, dezarmare, izolarea zonelor, activarea/dezactivarea iesirilor PGM.



Specificatii tehnice

Alimentare

  • acumulator : 12V / 7 Ah
  • transformator : 16Vac/20VA
  • consum de curent in stand-by :
  • centrala : 50 mA
  • tastatura : 12 mA
  • consum maxim de curent pe sursa auxiliara : 150 mA
  • KP-064P LED

CARACTERISTICI

• 6 zone semnalizate pe LED-uri;

• 4 LED-uri de stare a sistemului: READY, SYSTEM, BYPASS, ARMED;

• conectare pe 4 fire;

• montaj aparent pe perete sau pe cutia centralei;

• microintrerupator pentru protectie la sabotaj;

• buzer intern care furnizeaza indicatii sonore in caz de alarma si confirma tastarile valide;

• consum in stand-by: 12mA.

REFLEX- Detector de miscare PIR

REFLEX

Detector de miscare PIR

Texecom - Anglia

CARACTERISTICI ELECTRICE

• tensiunea de alimentare: 10 - 16Vcc;

• consum de curent: 35mA la 12Vcc in 'stand-by';

• ripplu max.: 2Vvv la 12Vcc;

• iesire de alarma: contacte releu NC, 50mA/24Vcc, protejat de o rezistenta serie de 18ohm;

• iesire de sabotaj: comutator NC, 24Vcc/50mA;

• perioada de alarmare: in mod tipic 2,5s;

• mod de detectie: in IR pasiv

• LED de test: activat/dezactivat intern;

Protectie la alarme false:

- circuite de reducere a zgomotului cu plan de masa de dimensiune maxima;

- imunitate la regim tranzitoriu: nu genereaza alarme false pana la variatii de 4kV;

- numarator de 1, 2 sau 3 pulsuri pentru reducerea alarmelor false (reglabil);

Caracteristici mediu:

- temperatura de operare: de la -100C la 550C;

- compensare automata a variatiilor de temperatura;

- toleranta de temperatura: nu genereaza alarme false pana la variatii de temperatura de 1,70C/min.;

- umiditate maxima: 95% fara condens;

- temperatura de depozitare: de la -200C pana la 600C;

Caracteristici fizice:

- suporti de montaj pe tavan sau perete inclusi in set;

- inaltimea de montare: max. 4,1m cu posibilitati de ajustare de +/- 300;

- dimensiuni: 116 x 66 x 41mm;

- greutate: aprox. 160g.

Domeniu supraveghere:

- suprafata standard acoperita: 12 x 18,9m2;

- unghi de detectie in plan orizontal: 1040;

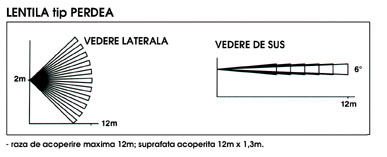

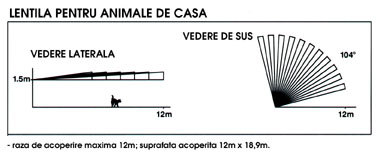

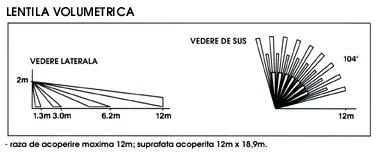

- 3 tipuri de lentile disponibile: volumetrica, pentru animale de casa si perdea.

CMA 735 – Senzor magnetic

CARACTERISTICI

• distanta maxima de actionare 22mm;

• in setul de baza sunt incluse distantiere si aparatoare;

• fixarea se face cu suruburi;

• ideal pentru usi metalice.

Sirena exterior SA-11

SA-11

Unitate opto-acustica auto-alimentata pentru exterior

Protejata de o carcasa dubla,rezistenta

- la exterior- plastic rezistent la socuri, foc si intemperii meteo

- la interior- invelis din otel

Dispozitiv de montare pe perete

Difuzor de 50W cu eficienta sporita

Bec de 18W cu iluminatie puternica

Protectie interna la sabotaj

Auto-testare hardware controlata de microprocesor

Proiectata pentru activarea pozitiva sau negativa a intrarii

Efect sporit al semnalului sonor prin modulatie in banda larga de frecventa

Functii variate de avertizare optica

Avertizare sonora de volum scazut la lipsa sau descarcarea acumulatorului

Testare permanenta a acumulatorului

Intrare de service pentru instalare si intretinere

Consum scazut de curent in stand-by

Moduri de operare cu consum scazut de curent

Functie de protectie a acumulatorului

Protectie a intrarilor si iesirilor

Functii variate de avertizare sonora la modificarile starii sirenei

Posibilitati variate de conexiune cu centrala de alarma

Caracteristici tehnice:

Dimensiuni:

Greutate:

Tip carcasa:

Tensiune de alimentare:

Acumulator:

Tensiune minima pe acumulator in sarcina:

Tip lampa:

Comsum de curent in stand-by:

Curent mediu consumat de difuzor:

Consum maxim de curent:

Frecventa semnal sonor:

Timp de alarma maxim:

Intrare trigger:

Tip contact anti-sabotaj:

Putere sonora:

293 x 197 x 97 mm

2,7 kg fara acumulator

IP 34

13,8 - 14,6VCC

12V. 4Ah sau 7Ah

9,8V

12V. 18W

15mA

1,35A

2,9A

800 -2100Hz

in limitele protectiei acumulatorului

tip EOL

NC (normal inchis)

128dB

Senzorii folositi, specifici pentru protectia impusa, sunt omologati si avizati de I.C.P.E. si I.G.P. - Directia Ordine Publica.

Sistemul de alarma antiefractie este prevazut cu comunicator digital pentru monitorizare la o statie de interventie .

Sistemul de securitate va fi armat/dezarmat si comandat prin intermediul tastaturii de comanda si control.



8. Jurnal de cabluri

NR. CRT.

COD CABLU

DE LA

PRIN

PANA LA

TIP CABLU

C1

Centrala alarma

Canal cablu

Tastatura

6x0,22

C2

Centrala alarma

Canal cablu

PIR 1,2,3

6x0,22

C3

Centrala alarma

Canal cablu

PIR 4,5,6

6x0,22

C4

Centrala alarma

Canal cablu

DGS 1

6x0,22

C6

Centrala alarma

Canal cablu

DGS 2

6x0,22

C7

Centrala alarma

Canal cablu

CM

6x0,22

C8

Centrala alarma

Canal cablu

SIR

6x0,22

11. Masuri de Protectia Muncii

La intocmirea prezentului proiect s-au respectat prevederile de protectia muncii din legislatia tehnica in vigoare, privind instalatiile prevazute . Se mentioneaza in special urmatoarele :

Normele republicane de protectia muncii, editia 1975 si modificarile aduse cu ordinul Miniserului muncii nr. 110/02.02.77 si 39/02.02.77 al Ministerului Sanatatii .

Normativul I - 7/1991 Proiectarea si executarea instalatiilor electrice cu tensiuni pana la 1000 V

Normele departamentale de protectia muncii editia 1982 ale Ministerului Transporturilor si Telecomunicatiilor.

Normativul I - 18/1982 pentru proiectarea si executia instalatiilor interioare in cladiri cilile si industriale .

Normele P.E. 119/1990 ale R.E.N.E.L. de protectia muncii pentru activitati in instalatii electrice

S.T.A.S. 12604/5 - 1990 Protectia impotriva electrocutarilor . Instalatii electrice fixe . Prescriptii de proiectare , executie si verificare . S-au avut in vedere urmatorele pericole de accidentare :

- electrocutari prin atingere directa

- electrocutari prin atingere indirecta

Pentru protectia impotriva electrocutarilor prin atingere directa s-au prevazut echipamente cu protectie impotriva atingerii elementelor conductoare de curent ( izolari si carcase corespunzatoare )

Pentru protectia impotriva electrocutarilor prin atingere indirecta s-a prevazut protectia prin legare la nul respectandu-se prevederile S.T.A.S. 12604 / 5 - 1990.

La executarea lucrarilor se vor respecta intocmai prevederile proiectului si ale actelor normative mentionate.

8. GARANTIE,TIMP DE INTERVENTIE, SERVICE

8.1. Garantie Perioada de garantie a echipamentelor noi si a lucrarilor de instalare montaj si PIF este de 36 luni de la data receptiei sistemului de securitate; firma SC NETCOM ACTIV SRL va asigura activitatea de service in perioada de garantie. Echipamentele noi pe perioada de garantie vor fi reparate gratuit sau se vor inlocui in cazul unor vicii de fabricatie sau de proiectare. Gratuitatea nu se aplica in cazul in care defectiunea provine ca urmare a nerespectarii instructiunilor de exploatare si intretinere mentionate in cartea tehnica a sistemului de securitate.

8.2.Service In cazul defectiunilor minore, remedierea componentei defecte se va executa la fata locului; in celelalte cazuri, echipamentul defect se va deconectat din sistem si dus la sediul NETCOM ACTIV pentru depanare. Pentru echipamentele noi aflate in garantie se vor aplica prevederile de la pct. 8.1. privind conditiile de gratuitate a remedierilor. Pentru echipamentele iesite din garantie care nu beneficiaza de gratuitate, Beneficiarul va suporta cheltuielile de depanare si valoarea componentelor/subansamblelor depistate ca fiind defecte, in baza unui deviz de interventie prezentat de Executantul service-ului. In perioada de post garantie se asigura service pe baza de contract service postgarantie. La fiecare interventie se va intocmi o fisa service de interventie cu consemnarea defectiunii si a modului de remediere.

8.3.Interventie In cazul unei reclamatii, beneficiarul va instiinta instalatorul prin fax transmis urgent la sediul NETCOM ACTIV (0230-521268); remedierea defectiunii se va executa in maxim 24 ore de la instiintare.

INTOCMIT : ing. Bosinceanu Dragos

VERIFICAT: ing. Ion Danut

APROBAT : ing. Ion Danut
