Plansee din grinzi si scanduri de lemn


Plansee din grinzi si scanduri de lemn


Plansee din grinzi si scanduri de lemn

Izolarea fonica a tavanelor din cladiri mai vechi


Planseele traditionale din imobilele mai vechi constau in general din elemente de lemn largi cu insertii de argila, nisip sau zgura.
Scandurile se ataseaza direct pe structura din grinzi de lemn. In ciuda masei pe unitate de masura de 150-250 kg/m2 acest tip de tavan nu respecta cerintele moderne pentru izolare fonica. Acest fapt se datoreaza pardoselii rigide care nu atenueza zgomotele generate de pasi, conexiunilor rigide si directe intre scanduri si structura de lemn si lipsa materialului izolator dispus in cavitatile existente.

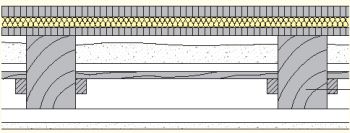

Renovarea acustica a unui planseu vechi din lemn utilizand dale flotante




- placa din lemn
- placa izolanta Isover
- nisip sau zgura folosite ca si umplutura
- pardoseala din argila
- placa fonoabsorbanta
- pardoseala din scanduri
- fixare elastica
- placa de gips-carton

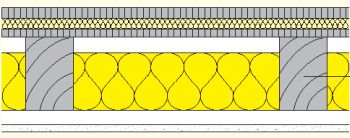

Tavan modern pe structura de lemn cu pereti partitionati,
dale flotante si fixare elastica





- placa de lemn
- placa acustica Isover
- placa de lemn

-vata minerala Isover dispusa intre grinzile de lemn
-fixare elastica
-placa de gips-carton

Imbunatatiri acustice aduse panseelor pe structura de lemn folosind fonoabsorbanti Isover

Acest procedeu presupune atenuarea zgomotelor ce se propaga prin structurile imobilelor.
Solutii :

- pardoseala flotanta din asfalt, mortar, sau asfalt topit cu placi izolatoare Isover Akustic EP 1, EP 2 si EP 3 sub aceasta pardoseala.

- umplerea spatiilor dintre scandurile din lemn dispuse la partea superioara si inferioara a grinzilor cu materiale izolatoare folosite la umplerea interspatiilor de la peretii despartitori cu Isover Metac UF sau Integra ZKF

- fixare elastica a tavanului cu cleme elastice

Izolarea fonica a zgomotelor generate de pasi

Izolarea fonica a unui tavan pe structura de lemn imbunatateste parametrii din punct de vedere a izolatiei cu L'n,w = 60 dB. Prin instalarea materialului izolant, vata de sticla si atasarea tavanului fixat elastic pe structura de lemn utilizand bolturi elastice in forma de U sau clame elastice obtinem urmatorii parametrii ce caracterizeaza atenuarea fonica L'n,w intre 57-54 dB.
Cea mai ridicata protectie impotriva zgomotelor ce se propaga prin structurile imobilului este oferita de catre dala flotanta din mortar sau asfalt topit( L'n,w = 50 - 48 dB). Planseele pe structura de lemn nu vor indeplini cerintele generale datorita lipsei izolatorilor intre perete si tavan. In acest caz e nevoie de material izolant aditional dispus pe diferite suprafete.

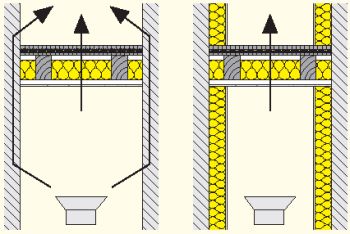

Propagarea zgomotelor dintr-o incapere in alta amplasata la alt nivel cu si fara influenta transmiterii prin pereti.



      fara izolarea fonica       cu izolarea fonica
    a peretilor            a peretilor


*) se recomanda placi de lemn de grosime 25 mm(EP3) sau 28mm(EP2) din motive de tehnice.

Protectia impotriva zgomotelor, ce se propaga pe cai aeriene,

Atenuarile undelor sonore, ce se propaga intre incaperi separate de plansee pe structuri de lemn, sunt influentate de catre transmisia prin peretii comuni pe verticala. Aceste metode de atenuare pot fii imbunatatite prin adaugarea aditionala a izolatiei fonice la pereti.

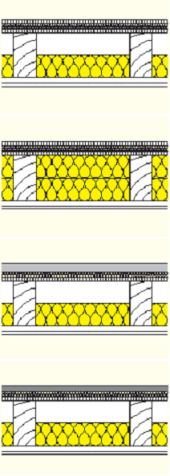

Atenuari ale zgomotelor ce se propaga pe cai aeriene realizate de plaseul cu structura de lemn si scanduri.




Descrierea stucturii


20 mm placa izolatoare de lemn
dala Isover Akustic izolatoare 27.25 mm
19 mm placa izolatoare de lemn
vata minerala de sticla 120 mm
fixare elastica
12.5 mm tencuiala

20 mm placa izolatoare de lemn
dala Isover Akustic izolatoare 27.25 mm
19 mm placa izolatoare de lemn
vata minerala de sticla 2x120 mm
fixare elastica
12.5 mm tencuiala

45 mm dala de beton
dala Isover Akustic izolatoare 30/25 mm 51dB
19 mm placa izolatoare de lemn
vata minerala de sticla 120 mm
fixare elastica
12.5 mm tencuiala

30 mm asfalt topit
dala Isover Akustic izolatoare 27/25 mm 48dB
19 mm placa izolatoare de lemn
vata minerala de sticla 120 mm
fixare elastica
12.5 mm tencuiala


*) din motive tehnice se recomanda folosirea placilor de lemn de grosime 28mm.

Case din lemn - detalii tehnice

. Perete exterior
1.1.  Perete exterior din grinzi stratificate,  profilate pe lungime dublu nut, dublu feder, grosime 42 - 100 mm, in urmatoarele variante:
A.
  Fara termoizolatie;
B.  Cu termoizolatie interioara;
C.  Cu termoizolatie exterioara.

Perete exterior din semigrinzi cu termoizolatie interioara; Perete exterior din grinzi stratificate de grosime 140 - 200 mm, cu termoizolatie inclusa:
1.4 Perete pe structura de lemn;
1.5  Pereti cortina - pe structura din lemn stratificat cu geam termopan.

2. Perete interior
2.1 Pereti portanti din grinzi stratificate de 42 - 100 mm;
2.2 Pereti tip sandwich.
In toate cazurile grinzile sunt imbinate la colturi cu incastrare prin chertaj drept asimetric  asa cum se vede din schema de mai jos.

3. Acoperisul:  Este realizat din grinzi portante dispuse pe inclinare (capriori) , cu dimensiuni 50 x 100 sau 70 x 120 mm, care raman aparent in camerele de la mansarda. Peste acestea este dispus un sistem sandwich compus din: lambriu  nut si feder, bariera de vapori,grinzi de aerisire, termoizolatie din vata minerala, g= 70-100mm, carton asfaltat sau astereala, rigle din lemn 40 x 30 mm,  cu structura pentru tigla, tabla, tegola sau alte invelitori.

4. Tavanul  Se realizeaza din grinzi rezistente stratificate cu dimensiuni 100 x 140: 120 x 200 mm, care raman aparente, peste care se aseaza un sistem sandwich compus din:
Varianta A: lambriu de lemn g = 20 mm, folie plastic , rigle 40 x 50mm, cu termo si fonoizolatie si dusumea g = 28mm pentru etajul superior;
Varianta B: lambriu de lemn g = 20 mm, carton asfaltat, sapa din beton armat peste care se monteaza parchet sau gresie.

5. Pardoseala
Se realizeaza in mod clasic din dusumea de rasinoase , g = 28mm, dispusa pe rigle de 40 x 50 mm, intre care se aseaza termoizolatia.
La cerere se poate monta: parchet, gresie, mocheta, etc

6. Scari interioare  Sunt realizate pe structura din lemn de rasinoase dupa tehnica firmei PIN ECO LOG HOMES, avand elemente decorative in diverse variante estetice.

7. Balcoane si terase  Sunt realizate din elemente de lemn de rasinoase, asa cum se vede din fotografiile de mai jos.
