Calculul grinzii de acoperis

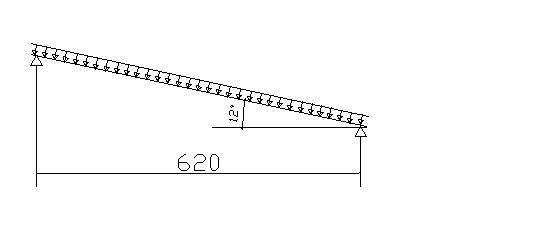

Schema statica

greutate proprie → = 17,9 daN/m²;

greutate tablei → = 2,88 daN/m²;

astereala → = 13,2 daN/m²;

termoizolatie → = 15 daN/m²;

sipci de lemn → = 13,75 daN/m²;

placi rigips → = 8,4 daN/m²;

zapada → = 260 daN/m².

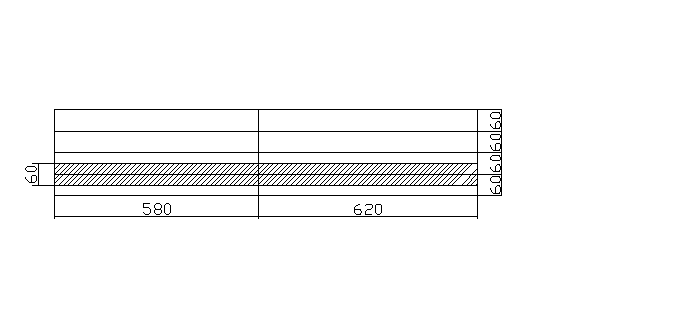

a = 0.6 m;

= (+++++) · a +;

= (2,88 + 13,2 + 15 + 13,75 + 8,4 + 260)0,6 + 17,9 = 205,84 daN/m;

= (·+·+·+·+·+·)·a + ·;

=1,1; =1,3; =1,3; =1,2;

=1,2; =2,3; =1,1.

= (2,88 · 1,1 + 13,2 · 1,3 + 15 · 1,3 + 13,75 · 1,2 + 8,4 · 1,2 +260 · 2,3) 0,6 + 17,9 · 1,1= 418,33 daN/m;

= (+++++· cos 12^°) · a + · cos 12^°;

= (2,88 + 13,2 + 15 + 13,75 + 8,4 + 260 · cos 12^°) 0,6 + 17,9·cos 12^° = 202,3 daN/m;

=

=

= (·+·+·+·+·+··cos 12^°)·a + ·· cos 12^°;

= (2,88 · 1,1 + 13,2 · 1,3 + 15 · 1,3 + 13,75 · 1,2 + 8,4 · 1,2 + 260 · 2,3 · cos 12^°) 0,6 + 17,9 · 1,1 · cos 12^°= 410,06 daN/m;

=

=

Verificarea de rezistenta

→ I₁₆ cu W_ef = 117 cm³;

S _{y ef} = 68 cm³;

d = 6,3 mm = 063 cm;

I _{y ef} = 935 cm⁴;

Verificarea de rigiditate

f ≤ f_adm;
