BTX 2000 - MANUAL DE INTRETINERE TEHNICA


BTX 2000 - MANUAL DE INTRETINERE TEHNICA




BTX 2000

MANUAL DE INTRETINERE

TEHNICA




GAS CROMOGRAFIA

Gas cromografia este o tehnica analitica cu ajutorul careia este posibila separarea diverselor componente ale unui amestec de gaz complex.

Principiul acestei analize este urmatorul:

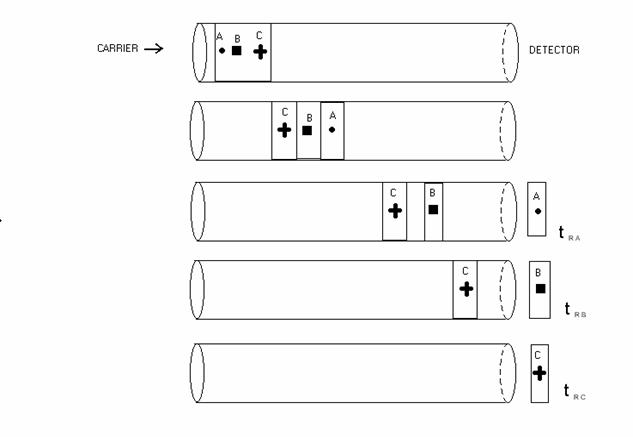

Amestecul este eliberat intr-o faza mobila (CARRIER GAS) ce trece printr-o faza statica care este asezata in interiorul coloanei cromatografice. Fiecare component are o "afinitate" diversa fata de faza statica; ce va fi absorbit in cea mai mare parte din faza statica se va deplasa mai incet fata de celelalte componente sub presiunea fluxului carrier gas. De aceea va fi o distributie diferita a fiecarui component intre faza mobila si cea statica. Anumite componente vor trece prin coloana mai repede decit altele si de aceea vor fi observate de detector in timpi diferiti ( timp de retentie tR).

Fig. 1

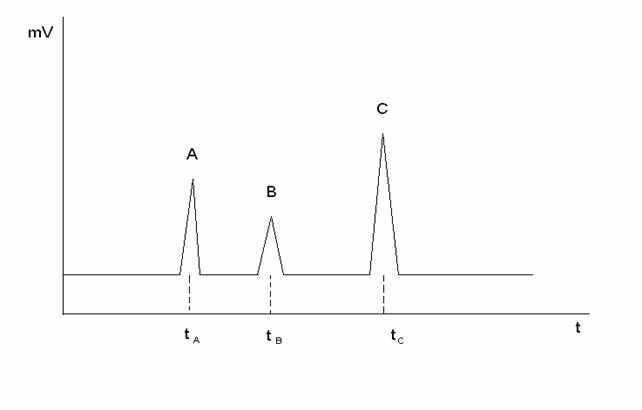

La sfarsitul analizei rezultatul care se obtine este o cromatograma care va arata astfel:

Fig.2

Fiecarui component ii corespunde un virf (peak).

Timpii de retentie depind de:

Coeficientul de absortie specific coloanei fata de fiecare component ;

Valoarea fluxului stabilit pentru carrier gas ;

Temperatura la care este termostatata coloana cromatografica in timpul trecerii amestecului de gaz.

Aria virfului depinde de:

concentratia componentelor

Aparatul cromatograf de gaz

Un GC este format din:

sistemul de injectare in coloana;

sistemul valvelor cu 10 iesiri;

trapa (doar pentru analizarea BTX);

coloana cromatografica;

detectorul .

Injectarea in coloana

Fluxul continuu de carrier gas (faza mobila) prin coloana provine dintr-o butelie de N2 si/sau He legata printr-un sistem ce permite controlul electronic al valorii de presiune stabilit si cel real din coloana.

Alegerea gaz purtator (gazului purtator): in principiu orice gaz poate fi ales ca gaz purtator deoarece principala sa functie este de tip mecanic, de transportare a amestecului de-a lungul coloanei.

Referitor la detectorul utilizat, acesta primeste mai departe o functie ce nu poate fi neglijata: in functie de detector se va alege si gazul purtator.

Valva cu 10 iesiri

Prin valva cu 10 iesiri se decide in ce moment se poate introduce in coloana amestecul de gaz prelevat impreuna cu gazul purtator. Intrarile valvei sunt setate de default pentru a asigura fluxul continuu a gazului purtator prin coloana (vezi fig.3 si fig. 4).

In cea mai mare parte a GC, valva este constant termostatata la o temperatura de minima de 600 C ( Tminima = 600 C).

Trapa

Cind GC este instalat pe un detector PID pentru analizarea BTX-ului, in afara de valva este prezenta si "trapa". " Trapa" este o teava externa coloanei si valvei, invelita de o rasina formata din Tenax + 30% fibra de sticla. Cind este mentinuta la o temperatura joasa (30/350 C), absoarbe compusi organici volativi, in acest mod realizindu-se un proces de preconcentratie a componentelor ce vor fi analizate sau este posibila cresterea intensitatii semnalului de iesire (m/V).

Dupa ce "trapa" a acumulat o cantitate suficienta de amestec de gaze este incalzita pina atinge temperatura de 2000C: gazul acumulat este reabsorbit si este gata sa intre in coloana sub presiunea gazului purtator si sa treca prin valva cu 10 iesiri.

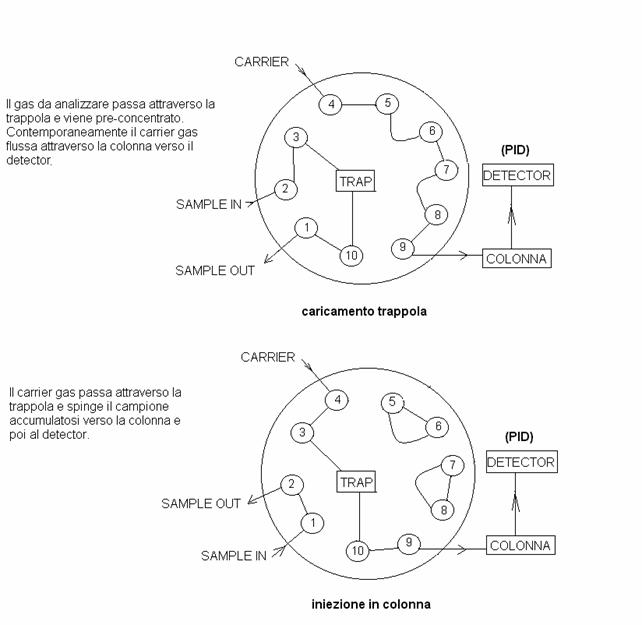

Valva cu 10 iesiri + trapa

(Configuratia tipica a valvei pentru analizarea BTX-ului cu detectorul PID)

Fig. 3

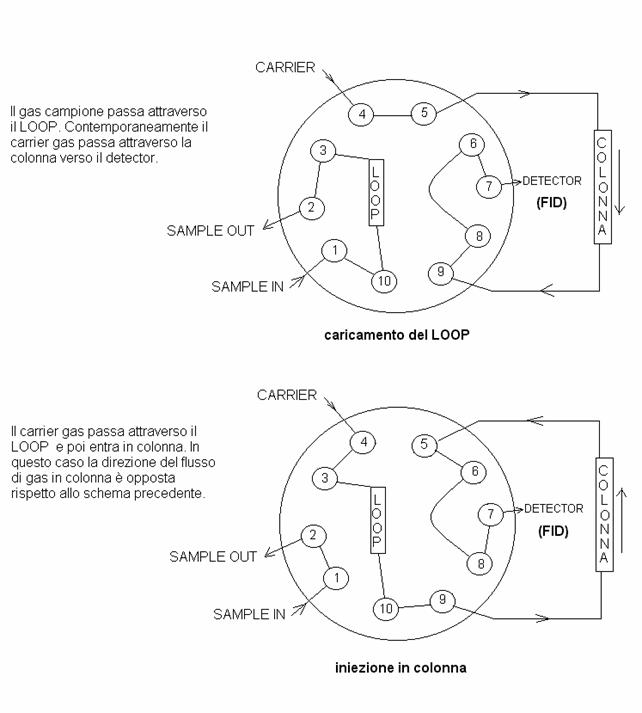

Valva cu 10 iesiri + LOOP pentru analize cu backflush

(Configuratia tipica a valvei pentru analiza cu CH4 sau NMHC cu detectorul FID)

Fig. 4

Coloana

Coloana capilara este un tub de metal (otel, inox, cupru sau aluminiu) termostatat, invelit cu un rambleu (faza statica) care interactioneaza intr-un fel sau altul cu componetele prelevatorului de gaz.

In functie de componetele ce trebuiesc analizate este important alegerea celei mai bune coloane.

Pot fi considerate fundamentale doua tipuri de coloane:

- coloane capilare ( diametru intern= 0,10,7 mm, lungimea =1560 m): utilizate pentru analizarea BTX-ului);

- coloane .....( diametru intern= 24 mm, lungimea = 17 m): utilizate pentru analizarea CH4 si NMHC).

Amestecul de gaze prelevat intra in coloana prin valva cu zece iesiri; elementele singulare se separa de-a lungul coloanei si ajung in succesiune la detector.

Crescind temperatura coloanei sau realizind variatii de temperatura in timpul analizelor se poate accelera iesirea componentelor si astfel reducerea ciclului de analiza.

Detectorul

PID (Photo Ionization Detector)

Este utilizat pentru analiza benzenului, toluenului, etilbenzenului, M-P-Oxilenului. Consta intr-o lampa speciala UV termorezistenta si montata intr-o celula de volum redus, prin care trece fluxul de gaz ce iese din coloana. Lampa UV emite o energie suficienta pentru ionizare si B.T.EX. . Un electrod atrage ionii negativi spre amplificatorul care produce un semnal analogic legat la sistemul de inregistrare a datelor.

FID ( Flame Ionization Detector)

Este utilizat pentru analiza C4 si NHMC. Revelatorul este constituit de un racord sau un arzator alimentat cu H2 (combustibil) si aer ( comburant). Gayul purtator este amestecat in H2 prima data de racord, care e un electrod de masura; un al doilea electrod (colector) este asezat deasupra sau in spatele racordului. Prin amindoi electrozii trece o tensiune de circa 150V. La intrarea in coloana a diverselor componente, acestea sunt ionizate producind astfel un curent ionic foarte puternic intre cei doi electrozi ce este amplificat si apoi inregistrat.

Acest fenomen are loc doar cu compusi ce au atomi de carbon, de aceea revelatorul FID este folosit doar pentru acesti compusi(organici).

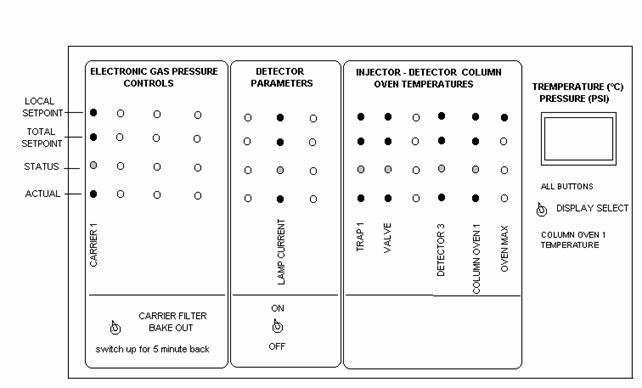

Panoul de comanda pentru stabilire parametri

GC este controlat prin programul de software PeakSimple, dar este necesara introducerea unor anumite instructiuni direct in aparat prin panoul de comanda care se afla in partea laterala a aparatului.

Panoul de comanda este format de o serie de butoane conectate la potentiometri reglabili printr-un surub.

Suruburile ce regleaza fiecare potentiometru sunt situate pe un plan superior al intrumentului si corespund pozitiilor butoanelor. Pentru a vizualiza valoarea parametrilor ce se vrea stabilita este suficient sa se tina apasat butonul si sa se citeasca valoarea de pe afisajul digital aflat in partea dreapta a panoului.

In pozitia LOCAL SETPOINT sunt vizualizate valorile parametrilor ce sunt introdusi manual in instrument prin potentiometru.

In pozitia TOTAL SETPOINT sunt vizualizate valorile corespunzatoare sumei dintre valoarea introdusa manual si cea introdusa prin software.

In final, in pozitia ACTUAL sunt vizualizate conditiile reale la care se lucreaza, in timp real, la instrument.

BTX2000: GC cu detector PID pentru analizarea BTX-ului

Cind instrumentul este prevazut cu un detector PID si o trapa pentru retinerea BTX este necesara verificarea urmatoarele rubrici:

ELECTRONIC GAS PRESSURE CONTROLS

Carrier 1 (He sau N2), este valoarea presiunii ce trebuie introdusa si care va determina fluxul gayului purtator in coloana.

Local Setpoint: folosind o surubelnita reglati potentiometrul astfel incit sa obtineti urmatoarele valori:

- coloana de 15 metri: 4 6 psi

- conduca de 30 metri: 10 15 psi

- coloana de 60 metri:18 20 psi

Aceste valoari sunt semnificative si trebuiesc verificate din cind in cind pentru fiecare analizator singular.

Actual verifica daca valoarea citita corespunde celei introduse in Local Setpoint.





DETECTOR PARAMETERS

Lamp Current, este valoarea curentului de introdus, necesar pentru aprinderea lampii.

Local Setpoint: 70 mA ( de introdus manual)

Actual: verifica daca valoarea citita corespunde celei introduse in Local Setpoint.

INJECTOR - DETECTOR - COLUMN - OVEN TEMPERATURES

Trap 1, sunt valorile de temperatura ce corespund temperaturii maxime si minime la care trapa devine termostatata.

Local Setpoint: 200 C, temperatura maxima atinsa de trapa in faza de analiza ( de introdus manual);

Total Setpoint: 35 C, temperatura minima mentinuta in timpul fazei de prelevare ( de introdus manual);

Actual: vizualizeaza temperatura la care se afla trapa in timp real.

Valve, indica temperatura la care este mentinuta valva cu 10 iesiri.

Local Setpoint: 60 C ( de introdus manual);

Actual: verifica daca valoarea citita corespunde celei introduse in Local Setpoint.

Detector 3, indica temperatura la care este mentinut detectorul.

Local Setpoint: 150 C ( de introdus manual);

Actual: verifica daca valoarea citita corespunde celei introduse in Local Setpoint.

Column oven 1, indica temperatura la care este incalzita sau racita coloana cromatografica in timpul analizei. Acest parametru este controlat direct de software.

Local Setpoint: 0 C, ( de introdus manual);

Total Setpoint: 35 C,( de introdus manual);

Actual: vizualizeaza temperatura atinsa de coloana in timp real.

Owen Max, impune valoarea maxima de temperatura atinsa de cuptorul care incalzeste coloana. In cazul in care aceste limite sunt depasite, se activeaza o alarma ce opreste functionarea instrumentului.

Local Setpoint: 235 C ( de introdus manual).

PEAKSIMPLE SOFTWARE

Instalarea si deschiderea programului PEAKSIMPLE

  1. Introduceti codul de instalare cu sw Peaksimple pentru Windows pe calculator (vers. 2.83 sau 3.29).
  2. Selectati optiunea SETUP si urmati instructiunile furnizate de programul de ghidare a instalarii.
  3. Alegeti optiunea " Setup 3.29", se va deschide o fereastra cu mesajul " Welcome to the Peaksimple 3.29 Installation!"; dati click cu mouse-ul pe NEXT. Dupa configurati " Destination directory" are va fi "C:Peak329" si continuati cu NEXT. La sfirsitul procesului de instalare a sw, va aparea mesajul "Peaksimple 3.29 has been successfully installed!". Confirmati apasind  "FINISH".
  4. Deschideti programul facind click cu mouse-ul pe icon-ul PeakSimple.

Daca apare un mesaj de eroare: "Acquisition system is not functioning", inseamna ca exista anumite probleme de comunicare intre calculator si aparatul cromatografic.

Daca calculatorul nu emite nici un mesaj de eroare, atunci softul va incepe sa regleze temperaturile si va primi un semnal de la detectorul instrumentului.

Selectarea iesirii COM

Iesirea COM permite definirea parcursului prin care se a face schimbul de date intre calculator si aparatul cromatografic.

Pentru a verifica daca iesirea selectata este cea corecta este suficient sa urmati urmatorul parcurs din meniul principal al ferestrei "PeakSimple" selectionind Edit Overall. Conform rubricii "COM Port/USB device number" se selectioneaza port-ul corect (COM1, COM2, COM3 sau COM4).

3.3. Activarea canalelor de primiere si vizualizarea lor

Exista patru canale diferite ce pot primi semnalul care provine de la alti detectori.

Selectionati din meniul principal Edit Channels, se deschide o fereastra "Channels Controls". Fiecare canal are trei functii:

ACTIVE: posibilitatea canalului de a primi semnalul venit de la detectorul corespunzator;

DISPLAY: permite vizualizarea pe monitor a ferestrei cu semnalul venit de la detector;

INTEGRATE: posibilitatea integrarii semnalului la sfirsitul achizitiei.

Dupa ce ati selectat setarile, dati click pe tasta OK pentru confirmarea acestora.

Operatii preliminare

4.1. Verificarea conexiunilor analizatorului

Verificati rezistenta urmatoarelor conexiuni:

iesiri si intrari ale celor 10 port-uri ale electrovalvei;

punctul de injectare directa in coloana;

punctul de conexiune a electrovalvei cu 10 port-uri cu coloana;

punctul de conexiune intre coloana - detector;

sample in ( din exterior spre trapa) - sample out ( de la analizator la pompa de aspiratie) - carrier (spatele carrier gas de la butelie).

4.2. Conditionarea coloanei

Inainte de calibrarea analizatorului este intotdeauna obligatoriu conditionarea coloanei ce va fi utilizata.

Conditionarea consta in mentinerea temperaturii cuptorului coloanei la o temperatura constata de 2000 C timp de o noapte sau, mai bine, 16/18 ore.

Este importanta prezenta, in aceasta faza a fluxului, in interiorul coloanei a gazului purtator; astfel stabiliti presiunea carrier-ului la 15 psi in pozitia "Local Setpoint".

Inainte de stabilirea acestui program de temperatura prin software faceti click pe urmatoarele verificari:

stabiliti hardware OVEN MAX = 2500C. Daca aceasta valoare este sub 2400C, analizatorul va emite o alarma doar cind cuptorul va atinge limita stabilita;

dezactivati programul STARTER daca GC este legat la un sistem de gestiune EDA-BTX sau verificati daca in meniul "POSTRUN" este dezactivata functia "RESTART RUN AFTER XXX min.". In acest mod sunteti siguri ca nu efectuati nici o analiza in timpul conditionarii si ca prin coloana trece doar carrier gas-ul.

4.3. Verificarea debitului fluxului

Inainte de calibrarea analizatorului si atunci cind acesta este termostatat corect, verificati debitul gaz purtator in urmatoarele pozitii:

la iesirea electrovalvei cu 10 port-uri;

la iesirea din coloana;

la iesirea tubului vent.

4.4 Verificarea pornirii hardului

Inainte de calibrarea analizatorului verificati daca toate organizarile hardului descrise in paragraful 2 sunt corecte.

Verificati daca intrerupatorul "GAIN AMPLIFIER" corespunzator lampii se afla in pozitia corecta, ex. "MED. GAIN".

Instalarea programuluiPEAKSIMPLE 2000 cu unitatela de gestiune EDA-BTX

Introduceti CD-ul de instalare.

Selectati " Setup" sau

Continue

Name: ORION T Company: ORION T Continue

Application folder: C:Peak2000 T Continue

Continue

"Setup was successful" T Close

La sfirsitul instalarii se deschide o fereastra: "DIIRegister_Server in C:windowssystemVsflex7l.ocx succeeded" T dati click OK.

Terminata aceasta instalare, introduceti discheta ce contine urmatoarele fisiere de configurare a analizatorului BTX:

BTX.cpt BTX.evt iso(temp).tem Default.con

BENZgg_mm_aa.cal TOLgg_mm_aa.cal ETILgg_mm_aa.cal MPXILgg_mm_gg.cal XILgg_mm_aa.cal

Copiatile in cartelele de destinatie ( ex. Load components file, temp file, evt file etc) continute in directorul C:Peak2000.



INSTALAREA SOFTWARE EDA 2000 rel 2.7 (pentru BTX 2000 cu iesiri analogice)

Introduceti CD-ul de instalare.

Selectati " Setup.exe."

Lasati nefolosit directorul de destinatie pentru aplicatie T dati click pe tasta SFIRSIT.

Daca este folosita discheta pentru instalare, va fi ceruta introducerea unei a doua dischete: introduceti discheta 2 si dati click pe OK.

La sfirsitul instalarii va aparea scris "EDA 2000 REL.2.7 instalare completa corect" T dati click pe tasta OK.

Configurare iesiri analogice

Deschideti programul EDA 2000.

Introduceti parola: Password T Introduceti T "EDA" T OK.

Pentru configurarea iesirilor analogice (Benz, Tol, O-Xil): Configurare T Analogice

Selectioneaza instrumentul: BENZENE.

Parametrii de primire (singurii parametri de stabilit pentru configurarea iesirior analogice)

tipul instrumentului: BTX

Selectionind instrumentul BTX, se deschide o fereastra unde este indicat parcursul de cautare a rezultatelor analizelor, C:Peak2.83 si/sau C:Peak3.29.

Selectiond parcursul corect dati click pe DONE si pe pagina de configurare a intrarilor analogice si stabiliti urmatorii parametri:

Sigla semnalului: BENZENE TOLUENE O-XILEN

Cod:  50 51 54

Unitati de masura:  mg/m3  mg/m3  mg/m3

Inceputul scalei eletr. (Volt): 0.00 0.00 0.00

Sfirsitul scalei eletr (Volt): 5.00 5.00 5.00

Inceputul scalei ing.:  0.00 0.00 0.00

Sfirsitul scalei ing.:  50.0 100.0 100.0

Nr. iesire:  - - -

Achizitie de primire.:  1 sec 1 sec 1 sec

Stadiul achizitiei: ON ON ON

Repetati aceeasi procedura si pentru TOLUENE si O-XILEN (vz. Coloane corespunzatoare).

La sfirsitul configurarii selectionati IESIRE.

Lasati activ EDA 2000 sau eventual minimizati fereastra.

Instalare SOFTWARE STARTER

Instalarea softului STARTER se face automat cu cel al programului EDA2000 T C:EdaStarter.exe.

Configurare STARTER

Lansati programul Starter.exe.

Se deschide o fereastra care automat isi configureaza data si ora corespunzatoare celor ale calculatorului.

CONFIGUREAZA:

Stabileste parcursul lui PEAK2.83(3.29).EXE T Sfoglia: C:Peak2.83(3.29)Peak283(3.29).exe + Done.

RESTART

PID ( 4 casute): introduceti urmatoarele valori T 2, 32, -1,-1( achizitiile in acest mod incep in minutele 28 si 58 ale fiecarei ore).

FID ( 12 casute): introduceti in toate casutele valoarea -1 ( aceasta valoare dezactiveaza functionarea starterului pentru detectorul FID).

- Nu activati "Avvia Peak2000 inainte de primul restart".

Dupa ce ati stabilit configuratia corecta selectati Salvare T Iesire.

Lasati activ programul sau eventual minimizati-l.

Dupa ce ati instalat si configurat cele 3 programe (PeakSimple, EDA2000, Starter) creati o legatura pentru fiecare din ele in directorul C:windowsMenu AvvioProgrammiEsecuzione Automatica.

In acest mod repornirea celor trei programe se va face automat in cazul nealimentarii sistemului de analiza

Verificarea configuratiei de analiza

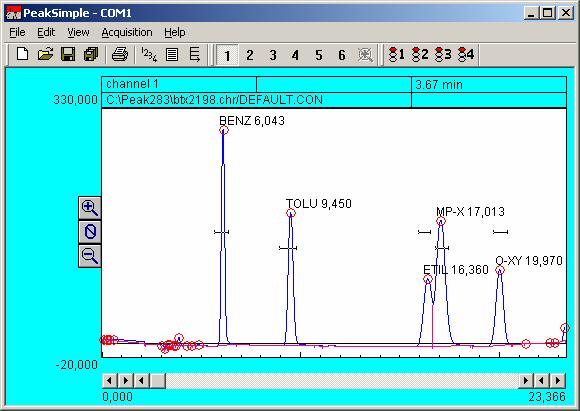

Lansati programul PeakSimple.

Daca analizatorul nu este conectat corect la calculator vor aparea pe monitor urmatoarele ferestre : "Waking up..Can't wake: check power and cable" T "acquisiton system is not functioning".

Verificati daca toate conexiunile sunt corecte si reporniti programul.

O data lansat corect programul PeakSimple, lasati intotdeauna in prim plan fereastra PeakSimple (scris PeakSimple - COM1 pe fond bleu).

In acest punct se poate verifica daca toate planificarile analizelor sunt corecte si corespund cu cele copiate dupa discreta de instalare.

Din meniul principal selectionati: Edit T Channels.

Formularile Active, Display, Integrate legate de CHANNEL 1 trebuiesc selectate.Pentru toate celelalte canale aceste formulari nu vor fi selectate.

A - DETAILS

Description:  CHANNEL 1

End Time:  29 min

Sample Rate: 5 Hz

Remote Start: Selectat, Bifat

Timebase:

Control by: Temperature

Celelalte formulari nu sunt selectabile.

B - TEMPERATURE (nomefile.tem)

Numele fisierului trebuie sa fie corespunzator celui copiat dupa discheta de configurare (ex. isoramp70.tem) sau temperatura indicata trebuie sa fie cea corecta (izoterma de 70 C si timp de 29 min.)

Init Temp. Hold Ramp Final Temp.

70C 14min 25,0C 170,0C

170C 3min -25,0C 70,0C

70C 4min 0,0C 70,0C

C - EVENTS (nomefile.evt)

Time Events

0,00 F=ON (Trap #1 Heat). Incalzirea trapei active.

0,00 INTEG (INHIBIT). Integrarea virfurilor nonactive.

2,00 G=ON (Valve #1 Load/Inject). Valva activa pentru injectare in coloana.

2,10 ZERO. Zero eletric GC.

2,30 INTEG IMMEDIATE. Inceperea integrarii virfurilor.

2,30 INTEG BASED

2,50 F=OFF (Trap #1 Heat). Incalzirea trapei nonactive.

6,00 G=OFF (Valve #1 Load/Inject). Valva in incarcarea trapei.

8,00 D=ON (Pump ON/OFF). Pompa de aspirare activa.

8,50 INTEG DROP

9,50 INTEG BASED

29,00 D=OFF (Pump ON/OFF). Pompa de aspirare nonactiva.

D - INTEGRATION

Peak detection sensitivity: Peak =

Base line = 60 %

Area reject:



Spike channel: None

Standard weight:

Sample weight:

Celelalte rubrici nu sunt utilizabile.

E - COMPONENTS (nomefile.cpt)

Peak Name Start End Calibration

1 Benzene 5,15 5,70 Benz10apr05.cal

2 Toluene 7,10 8,05 Tol10apr05.cal

3 O-Xilen 10,80 11,59 Oxil10apr05.cal

N.B. Numele si unitatile de masura ale compusilor trebuiesc scrise in acelasi mod fie pe PeakSimple fie pe EDA-BTX.

Pentru modificarea parametrilor de identificare a compusilor:

selectati unul din compusii ce apar in fereastra COMPONENTS;

apasati tasta CHANGE.

Peak number = indica numarul de identificare a componentelor (ordinea de iesire a virfurilor cromatografice, 10 = benzene; 20= toluene, 30= o-xilene);

Peak name = indica numele compusilor; trebuie scris la fel ca in fereastra de primire a EDA-BTX (ex. BENZENE);

Start = deschiderea ferestrei de identificare si integrarea compusilor;

End = inchiderea ferestrei de identificare si a integrarii compusilor (ferestrele de identificare sunt determinate in functie de pozitia virfurilor in faza de calibrare).

Expected

Internal standard

Units mg/m3; unitatea de masura trebuie scrisa exact la fel, cu aceleasi caractere care apar in fereastra de achizitie EDA-BTX.

Internal standard peak

In case of multiple peak = selectati "show largest peak only".

Measure peak = selectati "AREA".

Multiplication factor

Calculate area as time -slice = nu selectati.

Dupa ce ati verificat si corectat setarile dati click pe tasta OK pentru a inchide fereastra.

Pentru a alege un component care nu este prezent in lista COMPONENTS, urmati aceeasi procedura selectind tasta ADD.

Calibartion: Fisiere de calibrare pentru fiecare compus

nomefile1.cal = BENZgg_mm_aa.cal

nomefile2.cal = TOLgg_mm_aa.cal

nomefile3.cal = XILgg_mm_aa.cal

  • Fisierele de calibrare trebuie sa corespunda intotdeauna cu cele de la ultima calibrare efectuata.

F - POSTRUN

Save file as: nomefile.chr (es. BTX.chr)

Autoincremet:  selectat

Save Results: selectat

Recalibration Level: ne selectat (*)

(*) = vezi paragraful nr. 9

Toate celelalte rubrici nu sunt active.

Din meniul principal al ferestrei Peaksimple selectati View T Results

Apare o fereastra cu rezultatele analizei efectuate de BTX

Component - Unit - External - Area - Retention

Benzene ug/m3 5,20 850,1000 5,80

Daca ordinea in care apar 5 rubrici este diferita de cea mai sus mentionata, selectati Format si reintroduceti ordinea corecta.

Rubrica " Recognized peak only": trebuie sa fie selectata.

Toate celelalte rubrici nu sunt selectate.

Procedura de calibrare a BTX 2000

Legati butelia de gaz de span la sistemul de calibrare si astfel la intrarea SAMPLE IN.

Verificati daca toate setarile (hardware si software) sunt corecte inainte de a incepe calibrarea.

Fara a intrerupe ciclul de analize ale instrumentului, deschideti butelia reglind in mod corect fluxul gazului de calibrare (1,8 bar in butelie, primul manometru, 0,5 bar la iesirea din butelie).

Numele fisierului este indicat in partea stinga sus a ferestrei PeakSimple: C:Peak2000|BTXnumero.CHRDefault.con. Faza de calibrare este organizata astfel incit primul fisier sa fie reformat.

Realizati cel putin 4 sau 5 cicluri complete de calibrare si salvati calibrarea astfel:

a) introduceti gazul de span prin sistemul de calibrare (electrovalva/fiola) direct in analizatorul BTX cu un flux constant (ex. Minim 100 cc/min). Dupa cel putin un ciclu de masura va putea fi vizualizat urmatoarea cromatograma cu reprezentanti si virfuri relative ale compusilor prezenti in butelia de calibrare asa cum apare in fig. 5

Fig. 5

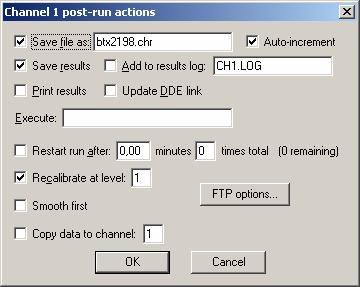

b) Din meniul principal alegeti EDIT apoi CHANNEL si apoi POSTRUN, din aceasta ultima fereastra bifati rubrica numita "Recalibrate al Level 1" ce permite analizatorului sa se recalibreze automat facind referire la valoarea buteliei de calibare aflata in coloana " INJECTED" al panoului " Calibration Channel 1/ Benzene" ca in fig. 6.

Fig.6

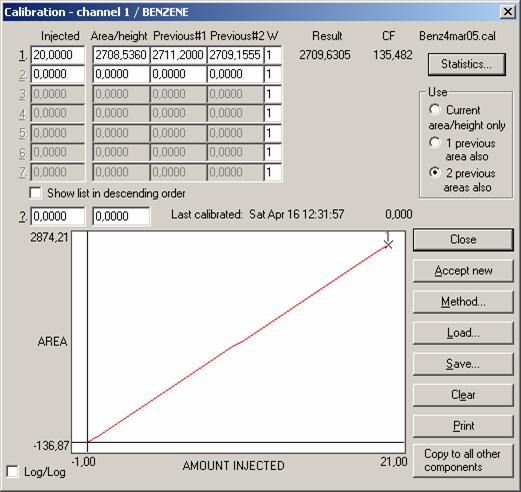

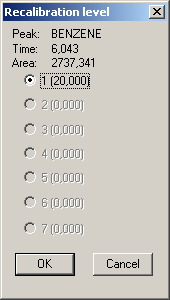

c) In acest punct facind click cu tasta dr a mouse-ului pe primul virf evidentiat (ex. Benzene), se va deschide o fereastra cu o serie de optiuni. Alegeti " Calibrate Benzene" si apoi faceti click pe tasta OK. Pe monitor se va deschide o fereastra " Calibration - Channel 1/ Benzene", vezi fig. 7 si 8.

Fig. 7

Fig. 8

d) In chenarul " USE" din fig. 9 alegeti rubrica " 2 Previous area also" si selectind optiunea "Method" alegeti rubrica " Single line through origin (Ax)"

Fig. 9

e) In acest punct analizatorul BTX se va calibra automat introducind la fiecare ciclu de analiza valoarea curenta sau rezultatul mediu tinind cont de ultimile 3 cicluri de analiza (vezi fig.8, coloanele AREA, PREV.1, PREV.2, RESULTS). Cind operatorul considera ca rezultatele calibrarii sunt satisfacatoare este nevoie sa deselectati rubrica " Recalibration at Level 1" in meniul POSTRUN vezi fig. 6, inainte de incheierea ultimului ciclu de analize. Asta pentru a va asigura ca analizatorul revenind in modulul sample nu va recalibra fiecare virf de analiza.

f) La sfirsitul acestei faze, nu este nevoie sa salvati si/sau redenumiti fisierul de calibrare, deoarece softul rescrie automat valorile obtinute (concentratie si arie) pe vechiul fisier.

N.B: Atunci cind operatorul doreste sa nu urmeze modul automat sw de salvare a fisierului de calibrare ci manual, trebuie sa procedeze dupa cum urmeaza:

din meniul POSTRUN, nu alegeti rubrica " Recalibration al Level 1".

Verificind ca dupa 3 sau 4 cicluri de analiza valorile ariei rezultate sa fie stabile, din panoul Calibration - Channel 1 ( vezi fig.8) dati click pe rubrica "ACCEPT NEW" apoi SAVE pentru a salva noul fisier de calibrare ex. BENZ01APR05.CAL

IMPORTANT!!!

Repetati aceasta procedura pentru ceilalti compusi. Dupa ce ati salvat toate fisierele.cal salvati fisierele componentelor "BTX.CPT".

Din meniul principal alegeti FILE >>> SAVE CONTROLFILE >>> SAVE DEFAULT.CON pentru a salva configurarile analizelor si noua calibrare.

In anexa sunt prezentati factorii de conversie din ppb in mg/m3 in 25 C pentru diversi compusi analizati de BTX 2000.

Acest document contine informatii aflate in proprietatea ORION SRL. Toate aceste informatii nu pot fi publicate, reproduse, copiate, divulgate sau folosite in alte scopuri decit cele prezentate in acest manual fara autorizatia scrisa a unui reprezentant oficial al acestei societati.




loading...




Politica de confidentialitate


Copyright © 2020 - Toate drepturile rezervate
