MANUAL DE INSTRUCTIUNI PENTRU COMPONENTELE DE SIGURANTA


MANUAL DE INSTRUCTIUNI PENTRU COMPONENTELE DE SIGURANTA




MANUAL DE INSTRUCTIUNI

PENTRU

COMPONENTELE DE SIGURANTA




LIMITATOR DE VITEZA

PARACAZATOR CU FRINARE ATENUATA

USI DE PALIER SI USI DE CABINA

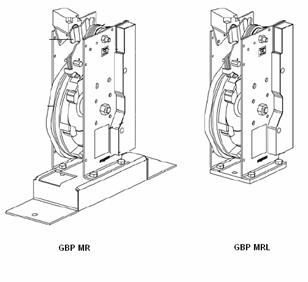

LIMITATOR DE VITEZA

Caracteristici tehnice:

Denumire: GBP

Viteza nominala: VKN < 1,75 m/s cabina

Cursa: HQ < 80 m

Diametrul cablului: DZ = 6 mm

Cablu: Id. 582 392 (conf. doc. K 600 425 E)

Forta de frecare: FC > 500N

Forta de tensionare: FCU = 225N

Reglare

Numarul de fabricatie este poansonat pe corpul limitatorului. Acest numar permite corelarea dintre limitator, instalatie si numarul de fabricatie al ascensorului

Descriere generala

1 Roata sinus si dinti

2 Pendul

3 Arc

4 Placa support contact

5 Dinti

6 Punct de pivotare

7 Blocaj

8 Contact electric

9 Virf pendul

10 Rola

11 Capac arc

12 Seria de fabricatie a producatorului

13 Eticheta

Descriere functionala

Principiul de functionare al limitatorului este urmatorul. Un cablu care este atasat de cabina trece peste roata (1) a limitatorului de viteza (LV). Roata are un profil si o serie de dinti (5). Un capat al pendulului (2), care pivoteaza in jurul unui punct de mijloc ruleaza pe profil cu rola (10), un arc (3) mentinind rola pe profil, astfel ca acest pendul oscileaza cind roata LV se roteste. La celalat capat al pendulului (9) este montata o placa (4). La depasirea vitezei nominale fortele de inertie inving forta din arc si se actioneaza contactul electric care duce la oprirea motorului. Daca viteza cabinei creste virful (9) agata unul dintre dintii (5) ai rotii blocind astfel miscarea acesteia. Mai departe datorita fortelor de frecare dintre roata si cablu de limitator, prin acesta se actioneaza paracazatoarele montate sub cabina ascensorului.

Pentru repunerea in functiune a ascensorului suportul contactului trebuie repus in pozitia de actionare si contactul KBV (8) inchis

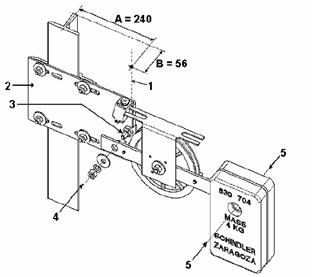

Intinzator cablul limitator de viteza

Intretinere preventiva

Operatia

Interval

Procedura

Verificari generale

52W

Verifica conditia generala a limitatorului, curata-l daca este cazul

Verifica suruburi de prindere, fixarea contactului; Stringe suruburile daca este cazul

Verifica starea rolei

Verifica starea Inelului O

Verifica dimensiunea A. Daca A<1mm inlocuieste GBP

Verifica greutatea de tensionare

52W

Verifica conditia generala a limitatorului, curata-l daca este cazul

Verifica suruburi de prindere, fixarea contactului;

Verifica rezerva de cursa

Daca este cazul scurteaza cablul

Verifica contactul KBV

52W

Verifica functionarea contactului KBV

Verifica contactul KSSBV

52W

Verifica functionarea contactului KSSBV

Verifica cablul de limitator de viteza si elementul de cuplare

52W

Nu se greseaza

Verifica cablul sa nu aiba fire rupte.

Inlocuieste daca este necesar

Verifica conditiile generale ale elementului de cuplae a cablului, cleme de cablu, siguranta cablului

Nr. persoane: 1

W = saptamini

PARACAZATOR CU FRINARE ATENUATA

Descriere functionala

La actionarea paracazatorului de catre limitatorul de viteza, prin intermediul cablului de limitator si tijele paracazatorului, placile de frinare solidare cu falcile paracazatorului aluneca pe suprafata inclinata din corpul paracazatorului si string intre acestea lama glisierei. Forta de frecare conduce la oprirea cabinei sau dupa caz a contragreutatii pe glisiere.

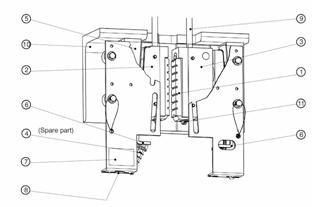

Paracazatorul cu frinare atenuata tip GK este realizat  din sase elemente principale

Placa de frinare

Suport placa frinare

Falci paracazator

Arc ZD id. 583390 (piesa de schimb)

Cutia paracazatorului

Cutia rolelor

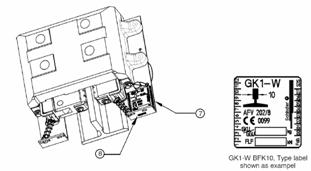

La care se adauga elemente de identificare:

Eticheta de Tip fig.3

Serial Number poansonat

Elemente de fixare si actionare paracazator

Tija de tragere

Support paracazator

Bolt nedemontabil

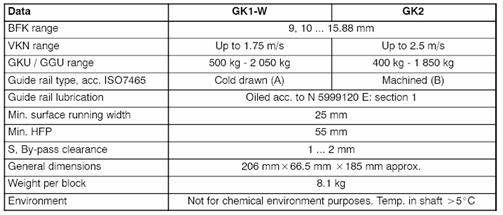

Caracteristici tehnice

Intretinere preventiva





OPERATIA

GK1-W

Placa de frinare cu

3 canale

GK1-W

Placa de frinare cu

7 canale

Curatare

Ungere

Teste functionale

2 ani

2 ani

lnocuirea placilor de frinare

Verifica aceste dimensiuni

S =[1..2] mm

BKF latimea lamei glisierei

.


Verifica (si ajusteaza daca este cazul) distanta de 33 mm pina la surub.

Teste functionale

GK1-W a fost reglat in fabrica si sigilat. In cazul in care sigiliul lipseste sau este deteriorat presupune inlocuirea paracazatorului. Operatia se executa la viteza de revizie, cabina goala, limitatorului de viteza

Paracazatoarele GK1-W cu cutie de retinere, arc ZD nu necesita intretinere ci doar verificari ale dimensiunilor de montaj (figurilor urmatoare), la nivelul paracazatorului si bratului articulatiei de la jugul superior al cabinei

USI DE PALIER / USI DE CABINA

Usi de cabina si palier

INTERVAL

OPERATII

12M

Verifica partile deteriorate

Verificare vizuala. Partile deteriorate care influenteaza functionarea se inlocuiesc

12M

Verifica existenta elementelor corodate

Verificare vizuala. Elementele corodate care influenteaza functionarea se inlocuiesc

12M

Curatarea partilor mecanice

Curata caile de rulare, cablul inchidere usi, rola cablului. Nu unge cu vasilina sau ulei

12M

Curata ghidajele usilor

12M

Verifica paralelismul foilor de usa

12M

Verifica aliniamentul foilor de usa

12M

Verifica jocul dintre rama si foaia de usa

12M

Verifica contra-rola

12M

Verifica inclinarea foilor de usa

12M

Verifica miscarea lina a foilor de usa

12M

Control vizual al rolelor principale ale usii

3F

Verifica rulmentii rolelor principale ale usii

3F

Verifica patinele usii

6F

Inlocuirea patinelor

6F

Inlocuirea rolelor principale ale usii

M = Luni

F = milioane de actionari

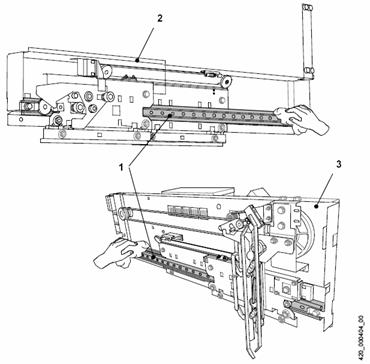

Curatarea cailor de rulare

(1) Calea de rulare

(2) Suport

(3) Sistem de actionare

Verifica (1), partea superioara si inferioara. Nu se lubrifiaza!

Verifica:

(1) nu este acoperit de praf pe nici o parte si nici in spate

Rolele sint curate

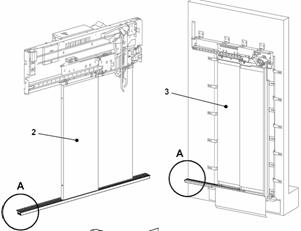

Curatarea caii de ghidare



Calea de ghidare

Usa de cabina

Usa de palier

Curata profilul in zonele indicate cu o cirpa uscata

Verificari si reglaje

Verificari speciale la usile de palier

INTERVAL

OPERATII

12M

Verifica reglajul usii

12M

Verifica blocajul usii

M = Luni

F = milioane de actionari

Zavorirea si dezavorirea usii

INTERVAL

OPERATII

12M

Verifica zavorirea si angajarea zavorului

12M

Verifica functionarea rolelor zavorului

12M

Control vizual al zavorului

3F

Verifica jocul si rulmentii rolelor zavorului

3F

Verifica starea contactului punte

6F

Verifica starea contactului de siguranta

6F

Inlocuirea rolelor

6F

Inlocuirea contactului de siguranta

6F

Inlocuirea contactului punte

M = Luni / F = milioane de actionari

Usa de cabina

INTERVAL

OPERATII

12M

Verifica tensiunea curelei

12M

Verifica starea zavorului si inchiderea usii

12M

Verifica zavorirea usii

3F

Verifica contactii usii

M = Luni / F = milioane de actionari

Sistemul usilor (palier si cabina)

INTERVAL

OPERATII

12M

Verifica functionarea lina a sistemului

12M

Usa palier inchidere/deschidere zavor fara zgomot

12M

Usa cabina inchidere/deschidere zavor fara zgomot

12M

Verifica inchiderea completa a usilor de palier si cabina

12M

Verifica deschidere lina a usilor

12M

Verifica performantele usilor

12M

Verifica functionarea fotocelulei/perdea

12M

Verifica contactii de usa

M = Luni / F = milioane de actionari

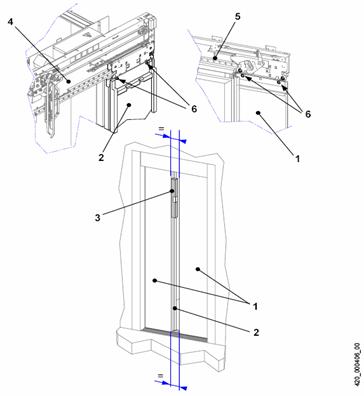

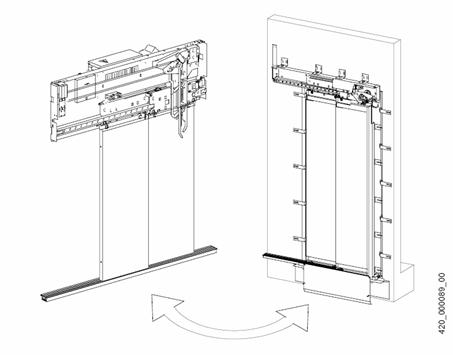

Verificarea verticalitatii si paralelismului

Foi usa de palier

Foi usa de cabina

Nivela

Sistem de actionare usa

Traversa

Surub M10

Verifica verticalitatea utilizind (3) nivela

Regleaza jocul si aliniaza usile (1) si (2) din suruburile (6)

Verificarea patinelor de usa

Calea de ghidare

Lera 1 mm

Patina

Usa

Verifica jocul dintre (3) si (1). Jocul maxim 1mm



Inlocuieste (3) Patina daca jocul depaseste 1 mm

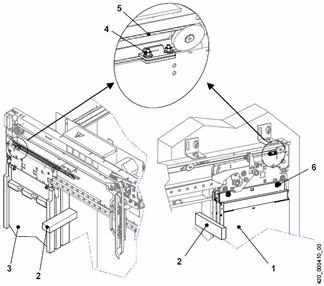

Verificarea aliniamentului foilor de usa

Usa de palier

Element de verificare

Usa de cabina

Surub M5

Cablu

Saiba blocare

Verifica aliniamentul usilor (1) si (3) cu ajutorul (2) ca in figura

Daca usile nu sint aliniate slabeste suruburile (4) eliberind cablul (5), realiniaza usile, stringe la loc suruburile (4)

Verifica daca saibele (6) nu sint deteriorate; cele deteriorate se inlocuiesc

Verifica jocul dintre usi si rama usilor

Cheie nr. 13

Cheie nr. 17

Rama usii

Foaia de usa

Patina de usa

Verifica distanta J dintre foile de usa si foile de usa si rama usii. Daca este necesar ajusteaza jocul J actionind asupra (5) patina

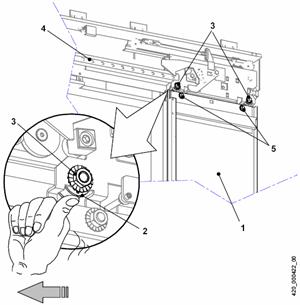

Verifica contra-rolele

Foaia de usa

Contra-rola

Surub M12

Calea de rulare

Saiba blocare

Verifica reglajul prin actionarea contra-rolei(2):

daca (2) nu se roteste, jocul dintr (2) si (4) este prea mic, mareste jocul

daca (2) se roteste liber, jocul dintr (2) si (4) este prea mare, micsoreaza jocul

Reglarea jocului se face prin slabirea surubului (3) si deplasarea rolei pe verticala. Surubul se stringe la loc

Verifica si inlocuieste Saiba (5) daca este deteriorata

Verifica jocul la inchiderea usilor

Suspensia usii

Element oprire

Cu usile inchise, (1) trebuie sa fie in contact cu (2).

Daca este necesar regleaza pozitia (2)

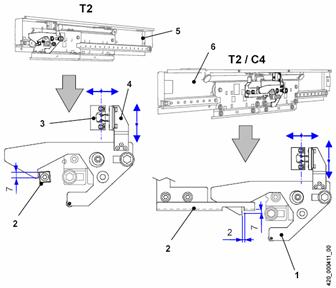

Verifica reglajul interblocajul usilor

Zavor

Element de oprire (stop)

Contact fix

Contact mobil

Suport usa T2

Suport usa C2 / C4

Inainte de inchiderea contactului (3)/(4), zavorul (1) trebuie sa fie angajat 7 mm cu (2)

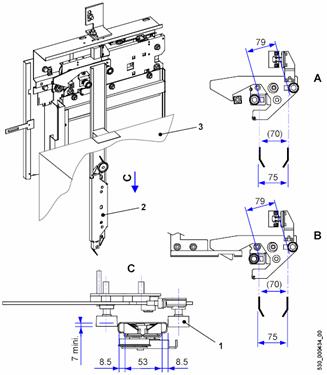

Verifica reglajul elementului de zavorire la usile de cabina

A - Detaliu pentru usa deschisa

B - Detaliu pentru usa inchisa

Usa deschisa verifica reglajul elementului de zavorire la usile de cabina Detaliu A

Usa inchisa verifica reglajul elementului de zavorire la usile de cabina Detaliu B

Verifica reglajul rolelor de usa

Rola de usa

Dispozitiv de aliniere (id 962658)

Cabina

A - Detaliu usa T2, deschisa

B - Detaliu usa C2/C4, deschisa

C - Detaliu usa inchisa

Utilizind (2) verifica rolele de usa (1). Regleaza daca este necesar.

Verificare tensiunii curelelor

Curea motor

Curea dintata

Se verifica ca sageata la jumatatea distantei dintre axele rolelor sa fie maxim 10 mm

Verifica ca la accelerare sa nu existe alunecare intre (1) si rola motorului

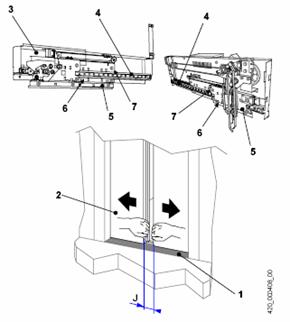

Verificarea jocului usii

Ghidaj usa

Foaie usa

Suport usa

Calea de rulare

Suspensie usa

Contra-rola

Rola

Cu usile inchise si zavorite trage de partea de jos a usii (forta ~15 Kg).

Verifica jocul J:

30 mm usa T2

45 mm usa C2/C4

Daca jocul este mai mare atunci verifica (2) si reglajul (6)
