PRESCRIPTIE PT. VERIFICAREA OSIILOR MONTATE LA RAMA ELECTRICA

Obiectul prezentei prescriptii

Obiectul prezentei prescriptii este de a defini regulile de urmat in Depouri pentru revizia si controlul osiilor montate ale ramelor electrice.

Cauze de retragere din serviciul a unei osii montate

Buza rotii monobloc

- cota qR inferioara la 6,5 mm ; Fig. 1

urme de smulgeri de metal de o adancime superioara la 0,5 mm;

crapaturi sub forma de fisuri fine radiale;

- buza rasfranta;    Fig.2

inaltimea (H) a buzei egala sau superioara la 36 mm;

grosime min:25 mm pentru osii motoare, 27,5 mm pentru osiile purtatoare;

Roti monobloc

locuri plane pe suprafata de rulare cu dimensiunea mai mare de 40 mm

diferenta de diametre intre cele doua roti ale aceleiasi osii:

- daca se poate masura direct 3 mm

- daca nu se poate masura direct se calculeaza diferenta de inaltimi de buza la aceeasi osie. Limita de retragere: diferenta de inaltimi de buza 2 mm

Diametrul de rulare - valoare limita pentru exploatare:

- osie motoare 960 mm

- osie purtatoare 730mm

Ecartament

- Distanta fetelor active ale buzelor, superioara la 1426 mm sau inferioara la 1410 mm pentru toate motoarele respectiv, superioara la 1426 sau inferioara la 1415 mm pentru osiile purtatoare.

- Distanta dintre fetele interioare ale rotilor monobloc masurata la nivelul sinelor, superioara la 1363 mm sau inferioara la 1357 mm pentru toate motoarele respectiv, superioara la 1363 mm sau inferioara la 1359 mm pentru osiile purtatoare.

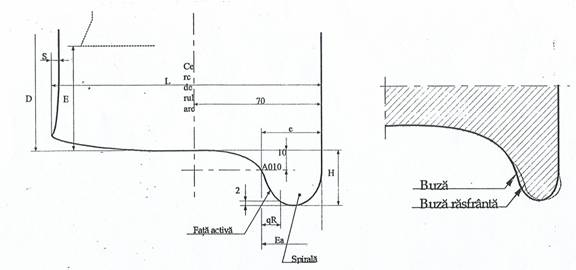

Figura 1. Figura 2.

3.Osiile montate dotate cu o transmisie cardanica (Jacquemin )

La operatiile de intretinere periodica a ramelor echipate cu osii montate cu transmisie cardanica, osiile nu sunt accesibile controlului CUS si din acest motiv controlul acestora se limiteaza la partile accesibile. Verificarea partii centrale se limiteaza la cautarea fisurilor prin CUS in sensul longitudinal cu un palpator drept.

4. Conditii geometrice pe care trebuie sa la satifcaca osiile montate, dupa reprofilarea rotilor monobloc

5.Pregatirea elementelor inainte de presare - serajul asamblarilor

Presare la rece

D = diametrul mediu de alezare a rotii in mm.

Nota:

Diametrul mediu este definit ca media aritmetica a 3 diametre masurate pe lungimea de calare la capete si pe mijlocul alezajului.

Valori limite a eforturilor de sfarsit de presare

P min. (kg) = 2xDxL

P max. (kg) = 3xDxL

in care: D = diametrul de calare

L = lungimea de calare
