Frezare frontala




Frezare frontala

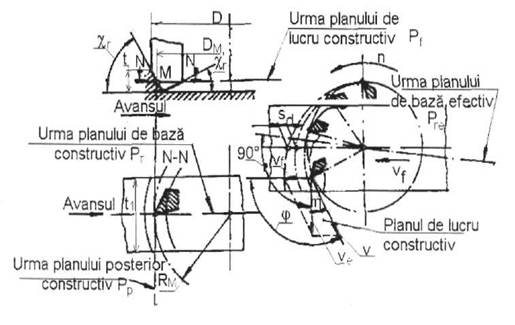

in figura 12.6,a,b este prezentata schema frezarii frontale.Frezarea frontala poate fi considerata o operatie de rabotare la care cutitul executa miscarea principala circulara cu o raza finita.

in scopul aschierii a noi straturi de material,se prevede o miscare de avans,continua,cu avansul de rotatie s,(mm/rot).

Freza frontala este prevazuta cu z dinti,executa miscarea principala,la o rotatie cu un dinte are loc o miscare de avans pe dinte Sd [mm/dinte]:

La turatia n [rot/min].viteza de avans va fi:

Miscarea principala se executa cu viteza de aschiere principala (periferica):

Fig.12.6,a,b




Procesul de aschiere de frezare frontala se mai caracterizeaza prin:

-adancimea de aschiere,t,in mm;

-latimea de aschiere (lungimea de contact).t|,in mm.

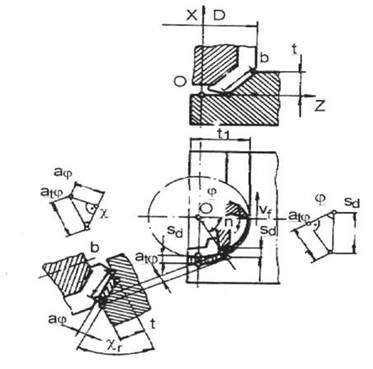

Dimensiunile aschiilor la frezarea frontala au valorile a[fl si b (fig. 12.7).Sectiunea aschiei va fi:

Grosimea de aschiere a«p depinde de grosimea de aschiere transversala a^:

unde

Fig.12.7
