Ariile sectiunilor transversale. Curba ariilor sectiunilor transversale.


Ariile sectiunilor transversale. Curba ariilor sectiunilor transversale.




Ariile sectiunilor transversale. Curba ariilor     sectiunilor transversale.

Considerand o sectiune transversala prin nava la o distanta de planul sectiunii de la mijlocul navei (Fig. 21) atunci aria imersa a acestei sectiuni se poate calcula cu formula :

(8.39)

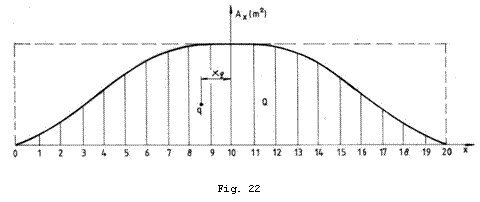

Daca se calculeaza aceste arii pentru mai multe sectiuni transversale (cuple) sa zicem 21, distribuite de la pupa (cupla 0 contine ) la prova (cupla 20 contine , atunci se va putea reprezenta grafic prin puncte curba . Se obtine astfel curba ariilor sectiunilor transversale, care arata ca in Fig. 22.

Aceasta curba ne defineste pe deplin volumul carenei si distributia acestuia pe lungimea navei. Evidentiem urmatoarele proprietati ale acestei curbe :

1). Aria marginita de curba si axa reprezinta la scara desenului volumul carenei :




(8.40)


2). Coeficientul de finete al acestei arii este egal cu coeficientul de finete prismatic longitudinal al carenei, :

(8.41)

3). Abscisa centrului de greutate al suprafetei este egala la scara cu abscisa centrului de carena :

(8.42)
