Studiul unui receptor trifazat in conexiunea stea triunghi


Studiul unui receptor trifazat in conexiunea stea triunghi

Un receptor trifazat ( rezistiv, inductiv sau capacitiv), in conexiune triunghi se obtine conectand bornele inceput ale celor trei faze (U; V; W) respectiv bornele de sfarsit (U; V; W) dupa regula: sfarsitul unei faze "U" cu inceputul fazei urmatoare "V" s.a.m.d. ca in Fig. 1



Bornele de inceput ale celor trei faze (U; V; W) se conecteaza la bornele unei surse trifazate de tensiune. (R,S,Q)

Caracteristicile sistemelor trifazate este existenta in doua tipuri de marimi (tensiuni, curenti):

-1.) De linie (U; I) - masurarile pe linia de alimentare.

-2.) De faza (U;I) - Masurarile pe fiecare faza a receptorului

pentru un receptor echilibrat conectat in triunghi (==) intre marimile de faza si linie exista

relatiile cunoscute pentru tensiunile si curentii :

Fig. 1 U=U; I=Irespectiv P = 3* U Icos

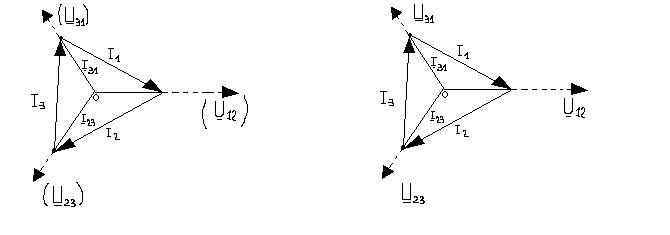

pentru puterea echivalenta diagramele de fazori corespunzatoare receptorului trifazat conectat in triunghi si alimentat de la un sistem trifazat simetric sunt cele din fig. 2 - a - ( receptor echilibrat) si respectiv fig. .2 - b -(receptor dezechilibrat). In sistemele trifazate cu trei fire puterea activa se poate masura prin metoda celor doua wattmetre alimentate cu tensiuni si curenti de linie.

P= R[ ] = [ ] = P P

- a - - b -

Fig. 2

Chestiuni de studiat

Receptorul trifazat in conexiunea triunghi alimentata de la o retea trifazata simetrica de tensiune (R,S,T)

a.)    Diagramele de fazori ale tensiunilor si curentilor pentru receptorul trifazat echilibrat si dezechilibrat.

b.)    Masurarea puterii active prin metoda celor doua watmetre.

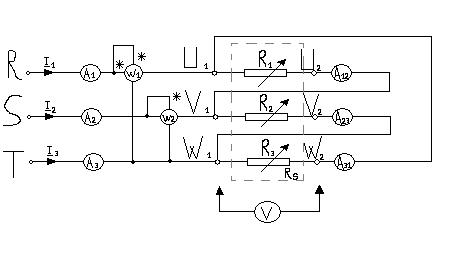

Schema de montaj

A;A;A - Ampermetre de c. a. pentru masurarea curentilor de linie

A;A;A - Ampermetre de c. a. pentru masurarea curentilor de faza

W;W; - Watmetre

V - Voltmetru de c. a. pentru masurarea tensiunilor de faza si linie

Prelucrarea datelor experimentale

Rezultatele masuratorilor va fi inscrise in tabelul 1.

Datele masurate

Datele calculate

U

[V]

U

[V]

U

[V]

I

[A]

I

[A]

I

[A]

P

[W]

P

[W]

P

[W]

I

[A]

I

[A]

I

[A]

I

[A]

I



[A]

I

[A]

P

[W]

P

[W]

Echilb

Dezech

Tabelul 1

a.)    Se construieste grafic steaua curentilor de faza I;I;I avand ca model valorile masurate si axele decalate cu 120 atat pentru sarcina electrica cat si dezechilibrata, rezultand prin comparare garfica curentii de linie.

I= I- I; I= I- I; I= I- I

Rezultatele obtinute se trec in tabelul 1 si se va compara cu valorile I;I;I masurate

b.)    Se va estima prin calcul indicatiile celor doua watmetre    P si P utilizand relatiile:

P= UIcos P=UI cos

unde : = < (U; I) si cos= < (U;I)

Se determina din diagramele de faza corespunzatoare sarcinii echilibrate

Rezultatele se vor compara cu cele obtinute experimental.
