SINCRONIZAREA - GENERATOR

SINCRONIZAREA - GENERATOR

Conectarea la sistem a generatorului este posibila numai cu controlul sincronismului.

Sincronizarea poate fu efectuata:

manual;

automat.

Instalatia de sincronizare in general este compusa din:

1. brat de sincronizare D V, Hz dublu, sincronoscop;
2. releu de sincronizare automata;
3. releu de control sincronism;
4. releu de tensiune;
5. reductori intermediari de tensiune pentru rotire faze;
6. comutator pentru punerea in functiune a instalatiei de sincronizare.

Inchiderea intrerupatorului pe MANUAL ori AUTOMAT este posibila daca:

turatia hidroagregatului este peste 90%;

releele de pornire hidroagregat sunt actionate;

releele de control sincronism functioneaza.

Selectarea regimului de sincronizare MANUAL ori AUTOMAT se alege prin cheia destinata acestui scop. Sincronizarea manuala se face prin reglarea manuala a tensiunii cat si a frecventei.

Sincronizarea automata se face cu reglarea automata din sincronizator (daca este dotat) a tensiunii si a frecventei, in acest caz personalul operativ nu trebuie sa intervina decat la comutarea cheii pe automat.

Fig. 10

Fig. 10a

Fig. 10b

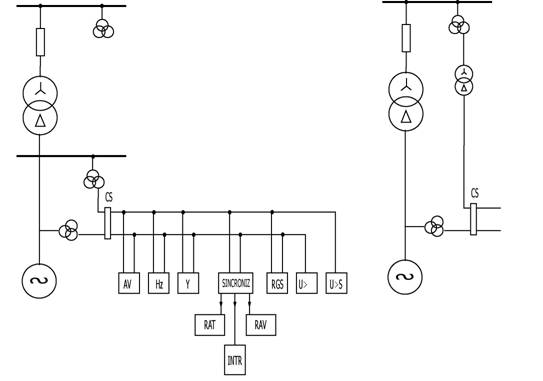

Fig. 10 - schema electrica primara cu intrerupator borne HG, si racordarea instalatiei de sincronizare la cele doua grupuri de masura, borne generator si sistem (inaintea transformatorului).

Fig. 10 a - schema electrica primara fara intrerupator borne HG, si racordarea instalatiei de sincronizare la cele doua grupuri de masura, borne generator si sistem (dupa transformator) avand prevazuti reductori de tensiune intermediari pentru rotire faze.

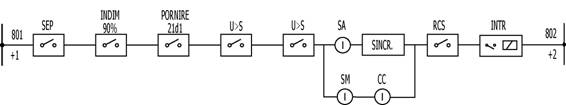

Fig. 10 b - schema de principiu a conditiilor de sincronizare si conectare intrerupator.

Defecte ce pot aparea

In primul rand sunt de natura contactelor imperfecte a releelor de tensiune, a releului de control sincronism (presiunea de control slaba). Dupa o functionare mai indelungata fiind in mediul de hidrocentrale cu umezeala ridicata, contactele releelor se oxideaza in zona de contact.

O alta posibilitate ar fi releele intermediare pentru supravegherea turatiei, pornire agregat ori contactele chei de selectare a regimului de sincronizare.

Unghiul de lucru al releului de control sincronizare nu corespunde cu unghiul de conectare din sincronizator.

Imposibilitatea egalizarii tensiunii din regulator (ori din BEM) cat si egalizarea frecventei din regulatorul de viteza.

Sincronizatorul automat este defect.

La bratul de sincronizare, defecte aparate indicatoare.

Lipsa tensiunii de sincronizare de pe o ramura.

Defect releu final de sincronizare

Intrerupt circuitul de comanda intrerupator.

Defecta bobina de anclansare intrerupator.

La depistarea defectelor in circuitele de sincronizare se va lucra numai cu intrerupatorul pe proba la medie tensiune si cu intreruperea circuitului de comanda la celelalte intrerupatoare, pentru a preintampina actionarea lor in conditii de nesincronism.

Lucrarile ce se executa la depanarea defectelor in circuitele de sincronizare trebuie sa fie facute de personal bine calificat si cu o documentatie (scheme) puse la zi.
