A.    Banda, rata de esantionare, criteriul Nyquist

Banda = frecventa pentru care un semnal sinusoidal care parcurge calea analogical de intrare este atenuat la 70.7% din amplitudinea originala (frecventa la 3dB).

Rata de esantionare = viteza de conversie ADC exprimata in esantioane pe secunda (S/s).

Criteriul Nyquist = rata de esantionare = 2 x frecventa maxima a semnalului de intrare.

B. Esantionare si cuantizare

DAC si ADC fac legatura intre domeniul continuu si cel discret.

Esantionarea = reduce setul infinit de valori de timp la un set finit.

Cuantizarea =reduce setul infinit de valori de amplitudine la un set finit.

In domeniul timp, putem reduce erorile de esantionare prin marirea vitezei de esantionare.

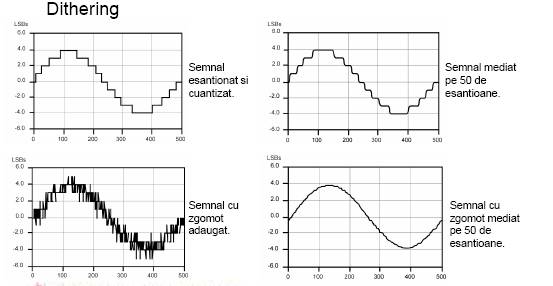

Pentru micsorarea erorilor de cuantizare putem sa marim numarul de cuante sau sa aplicam o procedura de dithering daca erorile de cuantizare sunt independente de semnalul achizitionat. Acest proces implica adaugarea de zgomot aleator la semnalul util si apoi medierea rezultatului obtinut. Medierea semnalului fara

adaugarea zgomotului nu va produce rezultate notabile, medierea pe durate mari va produce intarzieri. Nivelul zgomotului trebuie astfel ales incat sa nu depaseasca limita de zgomot a sistemului (uzual 3 LSB).

C. Aliasing

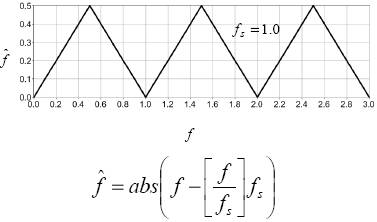

Consta in aparitia de semnale "false" pentru frecvente de intrare mai mari decat frecventa Nyquist=> necesitatea implementarii unui filtru trece-jos la intrarea ADC.

D. Interpolare

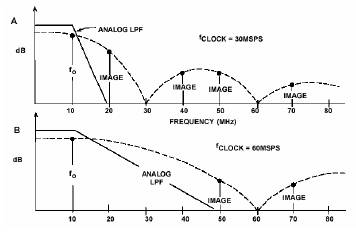

Consta in cresterea artificiala a ratei de esantionare prin sinteza nivelelor digitale dintre doua esantionari reale, avand ca scop aplatizarea caracteristicii Nyquist. Prin interpolare, frecventele imagine apar indepartate de f0 - filtrare mai usoara.
