Comanda si protectia unui motor asincron pornit cu rezistente rotorice




Comanda si protectia unui motor asincron pornit cu rezistente rotorice

In figura 5.9. este prezentata schema electrica desfasurata de comanda si protectie pentru pornirea cu rezistente rotorice in doua trepte temporizate a mo­toa­relor asincrone cu rotorul bobinat.

La pornirea motoarelor asincrone cu rotor bobinat se pot introduce doua sau mai multe trepte de rezistente cu rolul de a limita socurile de curent la pornire. Treptele de rezistente rotorice se scrutcircuiteaza succesiv si in mod automat prin comanda data de releele de temporizare.

Contactorul K1 asigura conectarea la retea a statorului iar contactoarele K2 si K3 scurtcircuiteaza pe rand treptele de rezistente rotorice R1, R2. Pornirea se comanda prin butonul de actionare S2 si daca contactele K2 si K3 nu sunt actionate (adica K2 (3–5) si K3 (3–5) sunt inchise) este alimentat contactorul principal K1 care se automentine prin K1 (14–16). Prin K1 (18–20) si K2 (7–9) este alimentat releul de timp K5T care dupa trecerea temporizarii prin contactul normal deschis cu temporizare la actionare K5T (2–4) alimenteaza pe K3 scurtcircuitand prima treapta de reostate (R2) si alimentand pe K4T care isi incepe temporizarea.

Dupa scurgerea temporizarii lui K4T prin contactul normal deschis cu tem­po­rizare la actionare K4T (5–7) este alimentat contactorul K2 care se automentine prin K2 (10–12) si decupleaza prin K2 (7–9) releele de temporizare si contactorul K3. In regim de durata motorul nu are rezistenta in circuitul rotoric.

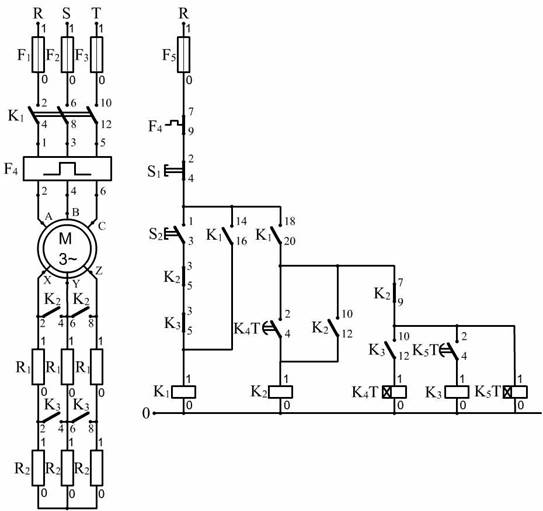

Figura 5.9. Schema electrica desfasurata de comanda, protectie

si pornire cu reostate rotorice a unui motor asincron cu rotorul bobinat

F1, F2, F3, F5 – sigurante fuzibile, F4 – releu termobimatalic, K1, K2, K3 – con­tac­toa­re electromagnetice, K4T , K5T – relee de timp cu temporizare la actionare, S­1, S2 – butoane de actionare, M – motor asincron cu rotorul bobinat, R1, R2 – reostate de pornire

Pentru oprire se actioneaza butonul S1 care intrerupe alimentarea circuitului de comanda si readuce instalatia la starea initiala. Proectia la scurtciruit se rea­li­zea­za prin sigurante fuzibile iar cea la suprasarcina prin blocul de relee termo­bime­tali­ce F4.

Caracteristica temporala de protectie este cea din figura 5.3.
