Alimentarea masinii de inductie prin softstarter


Alimentarea masinii de inductie prin softstarter




Alimentarea masinii de inductie prin softstarter.

Pentru a putea evidentia acest lucru, vom considera cele 2 cazuri care sunt cele mai des intalnite:

simularea




pornirea motorului in laborator folosind softstarter

Pentru simularea masinii de inductie cu softstarter am folosit programul Psim.

Masina folosita pentru simulare are parametrii:

Ualimentare=380V AC

f= 50 Hz

Rs=0.294 ohm

Ls=0.00139 H

Rr=0.156 ohm

Lr=0.00074 H

Lm=0.041 H

p=2

Schema de simulare, pentru pornirea masinii de inductie este prezentata in figura de mai jos:


Formele de unda, rezultate cu ajutorul simularii in Psim, sunt reprezenate in figurile urmatoare:

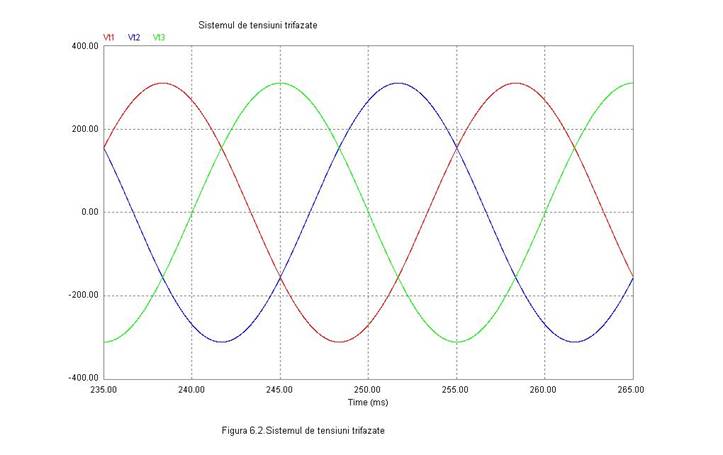

Sistemul de tensiuni trifazate ( tensiunea retelei)

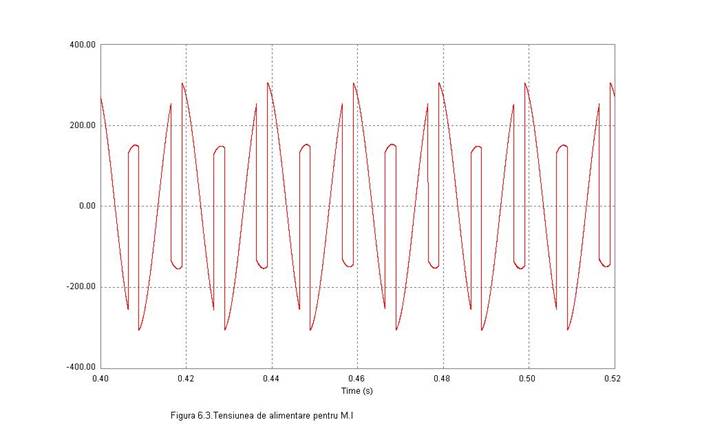

Tensiunea cu care se alimenteaza masina, modificata cu ajutorul softstarterului este reprezentata in figura de mai jos:


In cadrul simularii, formele de unda sunt aproape ideale.Dupa cum se va putea vedea la rezultatele experimentale determinate in laborator, tensiunea aceasta este deformata.

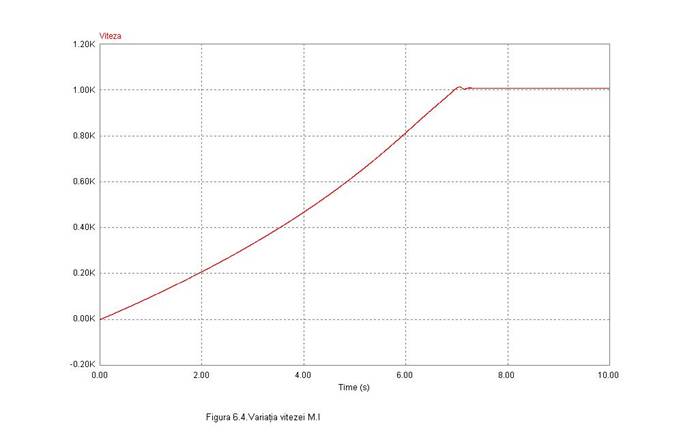

Variatia vitezei masinii , este prezentata in figura urmatoare:

In urmatorul caz , se va face simularea masinii de inductie, folosind o limitare astfel incat:

se va alimenta masina la o tensiune redusa , corespunzatoare unui unghi alfa de valoare ridicata, si se va modifica unghiul de comanda in sensul scaderii acestuia, pana la o valoare mica, unde tensiunea va fi mai mare.

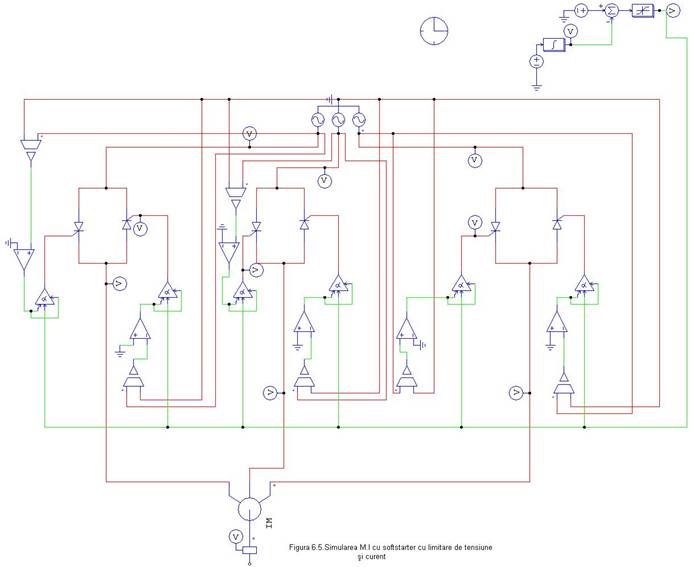

Schema de simulare este descrisa mai jos:

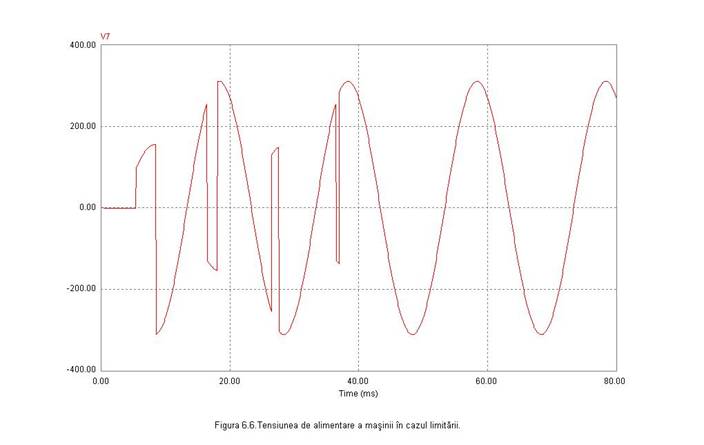

Tensiunea de alimentare a masinii in acest caz este descrisa in figura urmatoare:



Se poate observa din figura de mai sus, ca la punerea in functiune a masinii, in prima faza, aceasta porneste cu tensiune redusa, tensiunea incepe sa creasca( unghiul de comanda scade), iar in final masina functioneaza la intreaga tensiune.

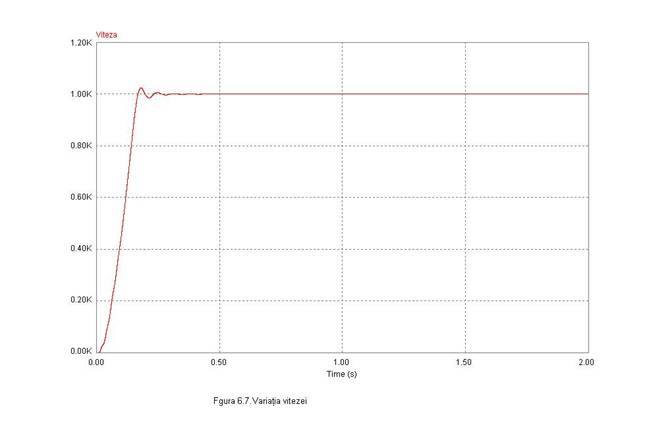

In urmatoarea figura se va evidentia variatia vitezei, in cazul alimentarii masinii de inductie dupa procedeul descris mai sus.

Viteza variaza dupa cum urmeaza:


Se pot observa la alimentare mici oscliatii ale vitezei, dupa care aceasta de stabilizeaza la viteza nominala.Desigur acest caz este la alimentarea masinii de inductie la mersul in gol.

In cazul in care dorim variatia vitezei, cand masina este in sarcina, vom considera o actionare in care masina antreneaza

o pompa.Simularea este realizata in programul Win Softstarter, dezvoltat de catre firma Siemens.

De mentionat este faptul ca acest program este unul industrial, iar variatiile marimilor, in cadrul simularii sunt reale.Sub acest aspect se comporta sistemele de actionare electrica.

In acest caz, am considerat urmatorul exemplu:


Motorul de actionare: 1LA61062AA

Pn=3[KW]

Un=400 [V]

f=50[Hz]

In=6 A

J=0,001[]

p=2

n=2890 [rpm]

Mn=9 [Nm]

Dispozitivul de actionat : Pompa

Parametri pompei: Pn=11[KW]

Mn=70.33[Nm]

Randamenul transmisiei = 90 %

n=1500[rpm]

J=0.08[]

Softstarterul utilizat pentru simulare este: 3RW44

Parametri softstarterului:Uinit

Start time = 10s

Limitarea cuplului = 150%

Limitarea de curent = 29 A

Stop time = 10s

Cuplul de oprire= 40%

Rezultatele simularii se pot vedea in Anexa Nr.1

In simularea urmatoare se va actiona o banda transportoare,actionata de alt motor, dar folosind acelasi softstarter la care limitarea de curent este la 100A.Parametri softstarterului sunt cei descrisi mai sus.

Tip motor: 1LG41868AB

Parametri motorului sunt:Pn=11[KW]

Un=400 [V]

In=25 A

J=0,170[]

fn=50Hz

p=8

n=725[rpm]

Mn=145[Nm]

Parametri benzi transportoare sunt:

Pn=11[KW]

Mn=70.33[Nm]

nn=1500[rpm]

J=0.2[]

Rezultatele simularii sunt in Anexa Nr.2
