CALCULUL PLANSEULUI PESTE ETAJ CURENT


CALCULUL PLANSEULUI PESTE ETAJ CURENT


CALCULUL PLANSEULUI PESTE ETAJ CURENT

Incarcarea aplicata distribuita pe suprafata planseului are o componenta permanenta si alta temporara.

Incarcarile permanente la nivelul planseului curent, notate cu "g", provin din greutate proprie placa, pardoseala si stratul suport, pereti despartitori care reazema direct pe placa, tencuiala si finisaje pe plafon.

Incarcarile temporare la nivelul etajului curent, notate cu "p" sunt constituite preponderent din incarcarile utile.

La calculul planseului se iau ca incarcari valorile corespunzatoare etajului curent, urmand sa se adopte aceiasi armare si la planseul de la terasa, care este actionat de incarcari mai mici.



Incarcari permanente:

Incarcari temporare:

CALCULUL MOMENTELOR MAXIME IN CAMP

a)       Schema conventionala nr. 1:

In prima schema conventionala de rezemare a placilor, panourile se considera incastrate perfect pe reazemele intermediare si simplu rezemate pe conturul planseului. Pe suprafetele tuturor panourilor acestei scheme se aplica o incarcare conventionala, gravitationala, cu intensitatea si vor rezulta valorile momentelor incovoietoare pe cele doua directii.

b)       Schema conventionala nr. 2:

In a doua schema conventionala de rezemare a placilor se considera simplu rezemare pe tot conturul acestora. Pe suprafetele tuturor placilor se aplica o incarcare conventionala dirijata alternant de jos in sus si respectiv de sus in jos a carei intensitate pe unitatea de suprafata este rezultand in acest fel valorile momentelor incovoietoare pe cele doua directii.

Momentele maxime se obtin prin adunarea momentelor incovoietoare produse de incarcarea q' pe prima schema comventionala de rezemare cu momentele incovoietoare produse de incarcarea q'' pe a doua schema de rezemare. In final momentele incovoietoare pe cele doua directii sunt si .

CALCULUL MOMENTELOR MAXIME PE REAZEME

a)        Schema conventionala nr. 1:

In prima schema conventionala de rezemare a placilor, panourile se considera incastrate perfect pe reazemele intermediare si simplu rezemate pe conturul planseului. Pe suprafetele tuturor panourilor acestei scheme se aplica o incarcare conventionala, gravitationala, cu intensitatea si vor rezulta valorile momentelor incovoietoare pe cele doua directii.

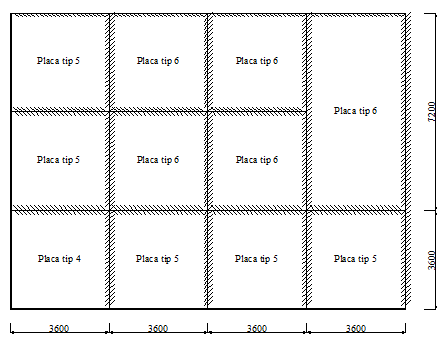

Placa tip 4 cu :

Placa tip 5 cu :

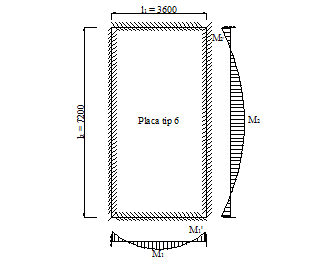

Placa tip 6 cu :

Placa tip 6 cu :

b)        Schema conventionala nr. 2:

In adoua schema conventionala de rezemare, panourile se considera incastrate perfect pe reazemulcomun si simplu rezemare pe toate celelalte laturi. Pe suprafetele ambelor panouri se aplica o incarcare dirijata de sus in jos a carei intensitate pe unitate de suprafata este .



Momentele maxime se obtin prin adunarea momentelor incovoietoare produse de incarcarea q' pe prima schema comventionala de rezemare cu momentele incovoietoare produse de incarcarea q'' pe a doua schema de rezemare. In final momentele incovoietoare pe cele doua directii sunt si .

Pe fiecare schema in parte momentele incovoietoare de o parte si de cealalta a reazemului pot fi diferite, in calcul putandu-se considera o valoare medie pentru placile cu raportul laturilor egal cu 1.

Valori medii ale momentelor de calcul:

DIMENSIONAREA ARMATURII DE REZISTENTA

Acoperirea cu beton se considera

Se cunosc: rezistenta la compresiune a betonului:

rezistenta la intindere a otelului:

b latimea de calcul a placii:

inaltimea utila a sectiunii pe directia x (longitudinala):

inaltimea utila a sectiunii pe directia y (transversala):

a)      Dimensionarea armaturilor din camp:

h

M

Aa

Aa,ef

Bare/ml

Tip bare

drepte



Relatii de calcul:

Se determina ξ dintr-o ecuatie de echilibru a momentelor:

Cantitatea de armatura:

Procente minime de armare:

b)      Dimensionarea armaturilor de pe reazeme:

h

M

Aa

Aa,ef

Bare/ml

Tip bare

calareti

La placile armate pe o singura directie, se prevad - pe directia perpendiculara a armaturilor de rezistenta - armaturi de repartitie: 4 bare Φ6 mm/m sus si jos (PC 52). La placile care au raportul laturilor egal cu 1, se dispun din conditii constructive 4 bare Φ6 mm/m sus (PC 52), pe ambele directii. Pe conturul planseului, la partea superioara se dispun bare tip calareti - 5 Φ6 mm/m.
