ACOPERISURI




ACOPERISURI

1. Definitie

Acoperisurile sunt elemente de rezistenta care inchid cladirea la partea superioara, avand rolul de a o proteja impotriva actiunii agentilor climatici (ploaie, zapada, radiatii solare si variatii de temperatura etc).

Pentru ca apele provenite din ploi si din topirea zapezilor sa fie indepartate de pe invelitoare, acoperisurile se executa cu pante de scurgere. Pantele de scurgere depind de cantitatea precipitatiilor locale, de materialele folosite pentru invelitoare si de zona de constructie, avandu-se in vedere particularitatile arhitecturii locale.




2. Elemente componente

Acoperisul este, de obicei, alcatuit din urmatoarele elemente:

elementul de rezistenta - sarpanta sau planseul;

elementul de protectie - invelitoarea;

elemente auxiliare - care au rol de iluminare, ventilare, etansare, de co­lectarea si indepartarea apelor meteorice(tabachere, lucarne, luminatoare, deflectoare, stresini, lucrari de tinichigerie).

3. Clasificare

Dupa panta acoperisului:

inclinate sau cu pante mari (sarpante) > 7%;
-plane sau cu pante mici (terasa) <7%.

Dupa materialul din care se executa elementul de rezistenta

din lemn;

-din metal.

- din beton

Dupa forma in elevatie

Cu suprafete plane

- cu suprafete plane, inclinate cu panta mare (folosite, de obicei, la cladiri de locuit sau social-cultural administrativ amplasate-in zone cu precipitatii abundente), executandu-se:

- cu o panta

- cu doua pante

- cu mai multe pante

cu suprafete plane, de tip terasa folosite in mod curent in zone cu precipitatii mici) realizate cu scurgere:

interioara (b) - exterioara (a)

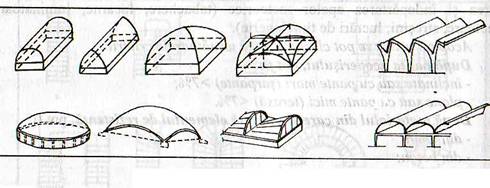

Cu suprafete curbe

Folosite la constructii cu deschideri mari, hale industriale, sali de expozitie, biserici etc.) au urmatoarele forme:

bolti;    - conoizi;

cupole; - paraboloizi hiperbolici

4. Acoperisuri cu sarpanta

Acest gen de acoperis se caracterizeaza prin existenta, intre invelitoare si izolatia termica dispusa peste ultimul nivel, a unui spatiu intermediar denumit pod

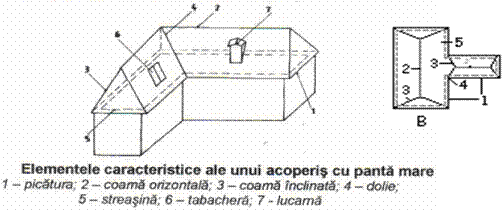

4.1 Elementele caracteristice ale unui acoperis cu panta mare sunt :

- poala sau picatura , este conturul format de linia situata cea mai jos si care delimiteaza acoperisul ;

- coamele sunt liniile de intersectie , situate la cota cea mai mare , ale versantilor si de care apa meteorica se indeparteaza ; pot fi orizontale sau inclinate ;

- doliile sunt liniile determinate de intersectiile versantilor spre care se indreapta apa meteorica ;

- streasina sau cornisa este partea de acoperis care depaseste zidurile exterioare ale acoperisului ;

- elementele pentru ventilare pot fi lucarnele si tabacherele ; unele dintre acestea pot avea si rol de iluminare ; tabacherele sunt elementele realizate in planuri paralele cu panta versantului;lucarna este elementul care iese din planul acoperisului .


4.2 Elementele caracteristice ale sarpantei

O sarpanta este alcatuita de obicei din urmatoarele elemente

- astereala(6)
- capriori(5)

- pane(3)
-popi(2)

- clesti (4)

-talpi (1)

Acoperis sarpanta din lemn

5. Acoperisuri tip terasa

Acoperisurile terasa se incadreaza in categoria acoperisurilor compacte, avand in general straturile componente dispuse succesiv unul peste altul. Terasele sunt alcatuite, de obicei, din urmatoarele straturi

elementul de rezistenta - care este planseul peste ultimul nivel;

- beton de panta - pentru dirijarea scurgerii apelor catre gurile de scurgere

- start de difuzie si bariera de vapori - pentru a impiedica patrunderea vaporilor din interiorul constructiei catre exterior in straturile superioare;

- izolatia termica - care impiedica pierderea caldurii si se poate executa din: polistiren, zgura, granulit, b.c.a., vata minerala etc;

- stratul de protectie a termoizolatiei;

- stratul-suport ai hidroizolatiei - realizat dintr-o sapa de mortar;

izolatia hidrofuga - realizat din materiale bituminoase, tabla sau mate­riale pe baza de    polimeri;

- protectia hidroizolatiei - care se realizeaza diferit in functie de tipul tera­sei, care poate fi:    terasa circulabila, necirculabila sau cu strat vegetal (gradina).

Acoperis terasa

) planseu din beton armat monolit; 2) Beton de panta; 3) strat de difuzie si bariera de vapori; 4) termoizolatie; 5) strat de protectie a termoizolatiei; 6) strat suport a hidroizolatiei; 7) hidroizolatie; 8) nisip (strat de protectie); 9) dale prefabricate.
