Tensiunea de alimentare. Semnalul Power-Good.

Majoritatea surselor se alimenteaza la 230 V, 50 Hz si furnizeaza 200-230 W.

Inafara de tensiunile si curentii necesari calculatorului, sursele de alimentare emit semnalul Power-Good, cu scopul de a transmite calculatorului ca starea semnalului este bunasi acesta poate opera normal. Daca acest semnal lipseste, calculatorul se opreste automat.

Alimentarea calculatoarelor portabile

Pentru a nu mai depinde de sursele de alimentare fixe (prize pe pereti), aceste

calculatoare contin propriile surse portabile – bateriile. Sunt utilizate urmatoarele tehnologii: -bateriile carbon-zinc, denumite pile uscate Lelanche, cunoscute ca baterii

de lanterna, -bateriile alcaline, nu pot fi reincarcate de regula, exista unele baterii ce accepta 25-100 reincarcari, cu dispozitive speciale, -bateriile plumb-acid, cele mai raspandite acumulatoare din lume, sunt etanse pentru evitarea scurgerilor, -bateriile nichel-cadmiu, acumulatoare pentru echipamente electronice de larg consum, suporta 500 cicluri de incarcare-descarcare, -bateriile nichel-hidrura de metal, o versiune moderna a celor nichelcadmiu, ca si acestea se autodescarca, -bateriile zinc-aer, are capacitatea maxima de ￭agazinare a energiei, pierde doar 1% din capacitate la un an de ￭agazinare.

Conexiunile de alimentare pentru PC

Sursele de alimentare pun la dispozitie conectori pentru alimentarea unitatilor de stocare masivasi conectori pentru alimentarea placilor de baza.

galben - +12 V, rosu - + 5 V, negru - masa

ATX Motherboard Power Supply Connections

Pin	Color	Function	Pin	Color	Function
1	Orange	+3.3 VDC	11	Orange	+3.3 VDC
2	Orange	+3.3 VDC	12	Blue	-12 VDC
3	Black	Common	13	Black	Common
4	Red	+5 VDC	14	Green	Power Supply On
5	Black	Common	15	Black	Common
6	Red	+5 VDC	16	Black	Common
7	Black	Common	17	Black	Common
8	Gray	Power Good	18	White	-5 VDC
9	Purple	5VSB	19	Red	+5 VDC
10	Yellow	+12 VDC	20	Red	+5VDC

Protectia la neregularitatile liniei de alimentare cu energie

Problemele retelei de curent se clasifica pe 3 categorii:

-supratensiunea

-subtensiunea

-zgomotul, toate semnalele parazite preluate de fire la trecerea prin

cimpurile electromagnetice.

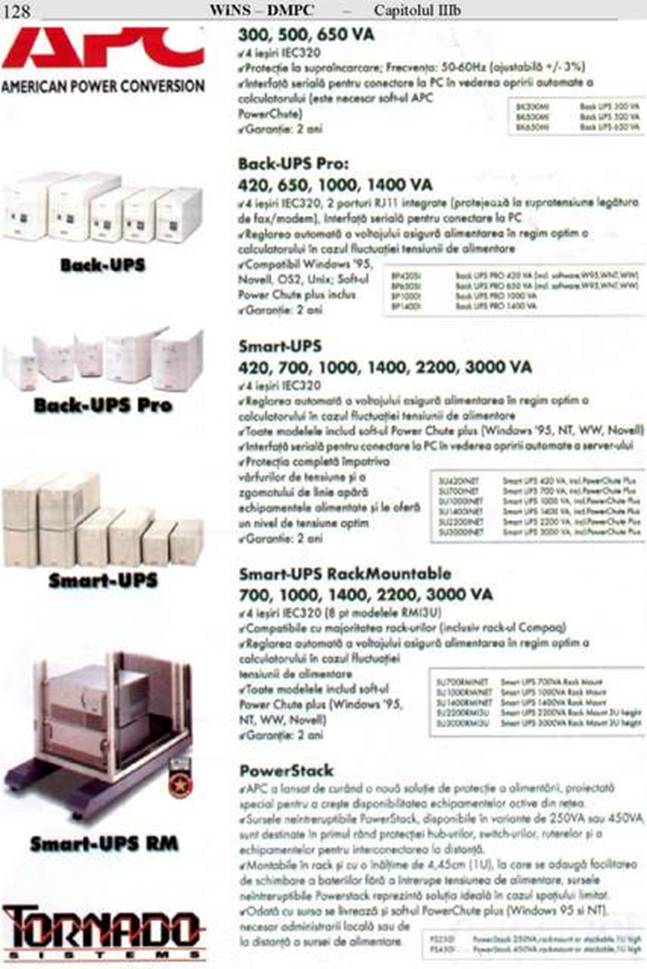

Protectia la variatii ale tensiunii de alimentare se face cu regulatoare de tensiune. Pentru intreruperea curentului se utilizeaza sisteme de alimentare de rezerva sau surse neintreruptibile UPS.

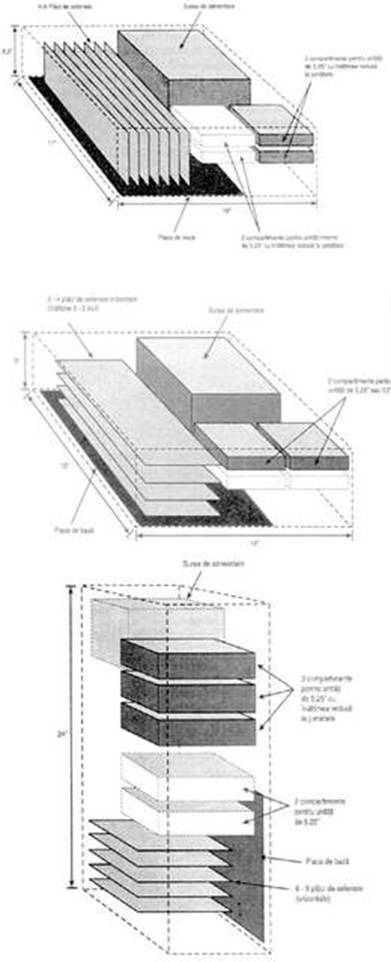

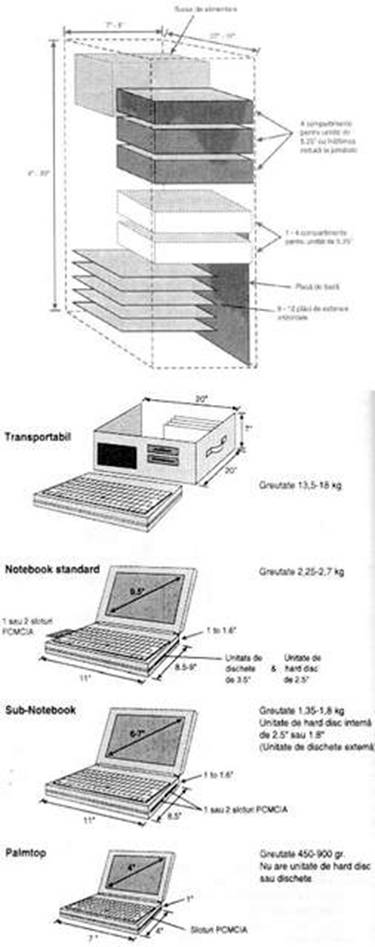

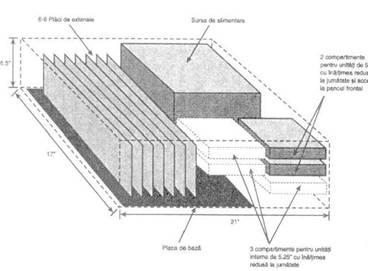

STANDARDELE CARCASELOR UNITATII CENTRALE

Carcasa calculatorului este o cutie din metal in interiorul careia se se afla componentele de baza ale unui echipament de calcul. Forma carcasei poate fi de maimulte tipuri. In continuare sunt specificate cateva tipuri mai des intInite:

Desktop

Minitower

Midtower

Full Tower

Slim Book

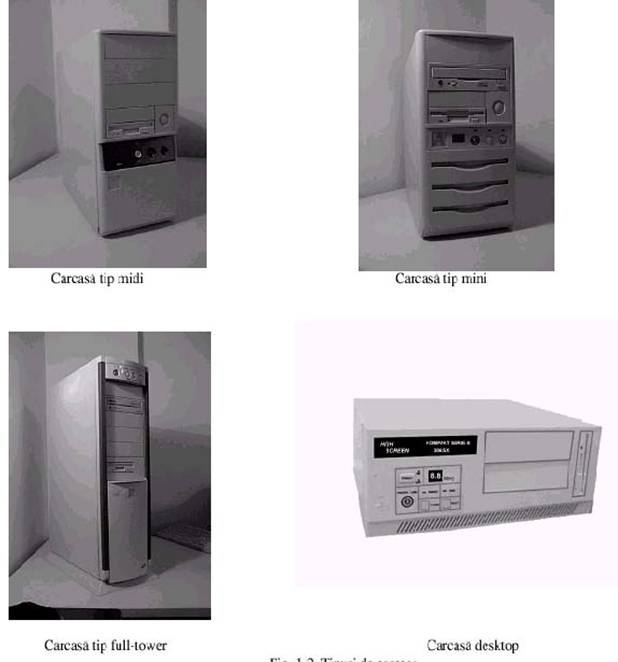

Tipuri de carcase

Carcasele slim book au dimensiuni reduse.

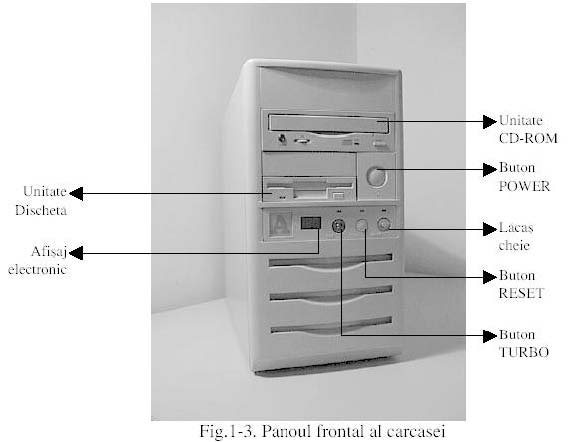

Pe panoul frontal al carcasei se afla urmatoarele elemente:

Butonul POWER: permite punerea sub tensiune a echipamentului de calcul, cin si deconectarea acestuia

Butonul RESET: permite reincarcarea sistemului de operare; memoria de lucru este stearsa ca si cum echipamentul ar fi fost scos de sub tensiune. Este util in cazurile in care echipamentul de calcul s-a blocat sau pentru efectuarea anumitor configurari.

Butonul TURBO: permite comutarea intre cele doua frecven]e de lucru ale calculatorului. Apasarea sa este corelata cu afisajul electronic care indica viteza efectiva de lucru. Se prefera lucrul la viteza cea mai mare.

Afisajul electronic: indica frecventa de lucru (masurata in MHz) curenta a calculatorului; se coreleaza cu butonul TURBO. La unele echipamente de calcul nu este afisata viteza ci cuvintele HI (viteza cea mai mare) si LO (viteza cea mai mica).

Lacasul KEY LOCK: in acest lacas se introduce chei]a prin care poate fi blocata tastatura. Se utilizeaza ca masura de securitate pentru a impiedica accesul persoanelor neautorizate la calculator. Nu este o masura foarte eficienta deoarece chei]ele mai multor calculatoare nu difera intre ele si este foarte probabil ca cineva

interesat in a accesa echipamentul de calcul sa ﾯspan>si faca rost usor de o cheita.

Unitatea pentru discheta: lacas pentru introducerea dischetelor

Unitatea pentru CD-ROM: lacas pentru introducerea discurilor CD-ROM
