Realizarea monitorizarii si controlul standului FESTO de pe un PC. De asemenea prin intermediul automatului Siemens se doreste achizitionare unor valori analogice printr-o retea de Profibus de la niste module analogice de intrari Pepperl+Fuchs.


Realizarea monitorizarii si controlul standului FESTO de pe un PC. De asemenea prin intermediul automatului Siemens se doreste achizitionare unor valori analogice printr-o retea de Profibus de la niste module analogice de intrari Pepperl+Fuchs.




Capitolul 1: Prezentarea temei abordate in proiect

Acest proiect isi propune realizarea monitorizarii si controlul standului FESTO de pe un PC.De asemenea prin intermediul automatului Siemens se doreste achizitionare unor valori analogice printr-o retea de Profibus de la niste module analogice de intrari Pepperl+Fuchs.

Sistemele de reglare automata sunt acelea care realizeaza in mod automat controlul uneia sau a mai multor marimi electrice, mecanice, termice. Scopul principal al lucrarii este prezentarea principiilor care stau la baza proiectarii unui astfel de sistem pentru ca, in pofida diversitatii foarte mari a aplicatiilor, toate sistemele de reglare automata se bazeaza pe aceleasi principii.




Cerintele programului SCADA de monitorizare:

Softul SCADA va fi realizat in programul WinCC , un soft dezvoltat de catre firma Siemens . Acest program trebuie sa asigure o monitorizare in timp real a parametrilor instalatie , sa permita controlul la distanta a instalatiei , sa ofere informatii cat mai exacte referitoare la evenimentele produse in sistem si sa permita o reprezentare grafica a valorilor analogice din proces. In plus fata de toate acestea programul va pastra o arhiva a datelor achizitionate organizata intr-o baza de date SQL.

Cerintele programului S7 inscris in PLC-ul Siemens 314C

Automatul programabil Siemens 314C va fi astfel programat incat sa asigure un control eficient al instalatiei , sa permita comunicatia cu programul de monitorizare , sa implementeze o interfata Profibus care sa permita o achizitie de date si sa genereze diferite mesaje pentru programul de monitorizare.

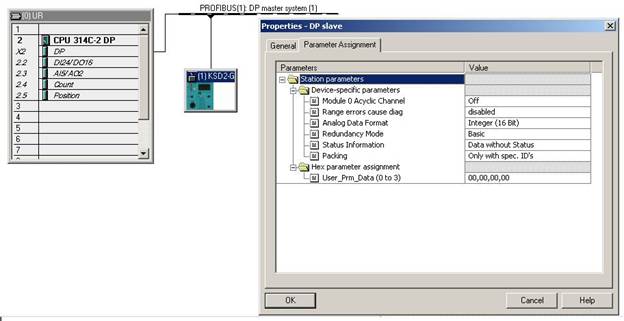

Cerintele referitoare la comunicatia pe ProfiBus cu modulele Pepperl+Fuchs

Comunicatia pe Profibus intre automatu Siemen si monulele Pepperl+Fuchs va permite achizitionare unei valori analogice in intervalul 0 - 10 V achizitionate pe un modul de intrare analogica si de asemenea va seta valoarea iesiri unui alt modul de iesire analogica.

Capitolul 2: Fundamente teoretice utilizate in rezolvarea temei proiectului

In vederea atingerii obiectivelor propuse se va tine cont de aspectele teoretice de reglare a presiunii , se vor implementa programe care sa tina cont in primul rand de aspectele de securitate a instalatiei.

Proiectarea sistemelor de reglare a presiunii:

Apare frecvent in procesele tehnologice industriale problema reglarii presiunii vaporilor si gazelor. Procesele de reglare a presiunii sunt similare cu procesele de reglare a debitului , in ambele cazuri starea sistemului este determinata de curgeri de fluide prin rezistente fluidice. In plus , faza fluidului este conditionata de starea termodinamica a sistemului.

In general , starea termodinamica este caracterizata de presiune , entalpie si volum. Daca este prezenta numai faza gazoasa , entalpia joaca un rol minor iar presiunea si volumul , in baza legii gazelor perfecte , sunt invers proportionale. Cand , insa , vaporii se afla in echilibru in faza lichida respectiva , o variatie a entalpiei sistemului va produce si o variatie pronuntata a presiunii , in timp ce variatiile de volum vor avea un efect minor.

In afara de aceasta lichidele sunt practic incompresibile si , ca atare , nici entalpia si nici presiunea nu au un efect prea mare asupra volumului. Din aceasta consideratie se observa ca presiunea este o marime de stare a unui sistem si deci frecvent apare problema reglarii presiunii.

In sistemele in care mediul este un gaz , presiunea constituie o marim de masurare pentru a prezenta continutul de material iar entalpia gazului depinde in special de temperatura si intr-o mai mica masura de presiune. In consecinta presiunea gazului trebuie reglata in functie de debitul de gaz de admisie sau evacuare.

In sistemele in care vaporii si lichidul se afla in echilibru , presiunea poate fi reglata atat prin debitele de material cat si prin chimbul de caldura cu exteriorul. La lichide , variatia presiunii este putin influentata de continutul de material , de variatia cantitatii de caldura si de aceea , pentru reglarea acestor marimi trebuie aleasa alta modalitate.

Inertia traductoarelor de presiune este un alt aspect important in dinamica reglarii presiunilor. Traductoarele de presiune in functie de domeniul in care sunt utilizate , pot avea ca element sensibil tubul Bourdon cu burduf , membrana sau clopot , acestea transformand semnalul de intrare intr-o deplasare liniara sau unghiulara ce se aplica in continuarea convertorului. Adaptoarele sunt de obicei elemente fara inertie.

Inertia traductorului fiind data , de obicei , de elementul sensibil , cupla camerei de presiune a elementului sensibil la recipient se face prin intermediul liniilor de impuls. Daca lungimea acestora este suficient de mica ( traductorul montat pe recipient), se poate considera linia de impuls cu stutul de legatura al camerei de presiune a elemntului sensibil drept o simpla rezistenta fluidica , care , impreuna cu volumul camerei de presiune , da o comportare de elment aperiodic de ordinul I pentru traductorul de presiune.

In cazul in care se face lungimea liniilor de impuls mare , acestea introduc un timp mort suplimentar in functia de transfer a traductorului , marimea timpului mort fiind functie de lungimea liniei de impuls.

In cazul gazelor ideale procesul asociat presiunii este , in general , cu autostabilizare , constantele de timp si intarzierile introduse de traductoare pot fi neglijate sau nu , in functie de volumul recipientului. Presiunea gazelor este simplu de reglat , fiind necesar uneori un singur regulator P cu o banda de proportionalitate redusa , aleasa in mod adecvat , astfel incat eroare stationara sa fie cat mai mica.

In cazul vaporilor presiunea este influentata atat de debitul masic cat si de debitul de caldura. In cazul in care variatia entalpiei este 0 este suficient sa se actioneze asupra debitului.

In cazul lichidelor , reglare presiunii este similara cu reglarea debitului , aparand pregnant inertia lichidului in curgere. Reglarea presiunii , in toate cazutile se face , de obicei prin reglarea debitului de alimentare sau de evacuare.

Utilizarea programelor SCADA de monitorizare si control:

Figura 2.1 Pachetul Simatic HMI WinCC

WinCC-ul este unul dim multele programe SCADA dezvoltat de firma Siemen . Sistemul WinCC lucreaza in stransa legatura cu sistemul de operare Windows dezvoltat de Microsoft , iar utilizarea lui pe alte platforme nu este posibila inca. Acest program ofera posibilitatea operatorului de a vizualiza un proces tehnologic , de al controla si de asemenea de a stoca informatii referitoare la datele culese din proces. WinCC-ul poate fi inplementat pornind de la o simpla statie de operare de und un singur operator sa controleze intreg procesul , si ajunganduse la statii distribuite de lucru cu servere redundante de date.

Pachetul de baza contine functii standard de afisare si luare la cunostinta a mesajelor , functii de afisare grafica a unor valori precum si o lista de obiecte a caror varietate cuprinde marea majoritate a industriei.

Senzori analogici folositi in monitorizarea proceselor

Senzorii si traductoarele au o importanta foarte mare in raport cu dinamica sistemelor de reglare automata. In aceasta privinta voi prezenta cateva caracteristici de baza a senzorilor analogici folositi in instalatia studiata.

Senzor analogic de nivel

Figura 2.2 Senzor analogic ultrasonic

Este senzorul folosit pentru determinarea nivelului apei din recipientul de rezarva de ava. Principiul de functionare a acestui senzor este acela de generare de ultrasunete care mai apoi in urma unei reflexii vor fi receptionate dupa un anumit interval de timp.

Parametrii:

tensiune de alimentare 24 VDC;

curent de iesire 4 - 20 mA;

ordin de masura 500 - 150 mm;

rezolutia 1 mm;

greutatea 0.250 Kg;

temperatura ambianta de lucru -20..+75 C;

Senzor analogic de presiune

Figura 2.3 Senzor analogic de presiune

Principiul de functionare este amplificarea elementului sensibil piezorezistiv pana la un anumit voltaj.

Parametrii:

domeniu de masura 0 - 100 mbar;

tensiune de alimentare 13 - 30 VDC;

timp de raspuns <1 ms;

temperatura ambianta 0.65 C;

greutate 250 g;

Figura 2.4 Senzor analogic de presiune

Parametrii:

diametru nominal 63 mm;

domeniu de indicare 01 bar;

domeniu operational de lucru 0.0.7 bar;

temperatura ambianta -30..+60 C;

Senzor analogic de debit

Figura 2.5 Senzor analogic de debit

Acest senzor este destinat indicatiei debitului printr-o sectiune a unor fluide transparente. Principiul de functionare este ecela de a detecta frecventa de rotatie a unei bile montate in interiorul sectiunii transversate de fluid. Frecventa de rotatie este direct proportionala cu debitul fluidului. Frecventa de rotatie a acestei bile este detectata de catre senzor prin intermediul unui optocuplor.

Parametrii :

tensiune de alimentare 8 - 24 VDC;

curent consumat 18 - 30 mA;

domeniu de masurare 0.8 - 9 l/min;

presiune maxima admisa 10 bar;

temperatura ambianta de lucru -40+85 C;

Senzor de temperatura

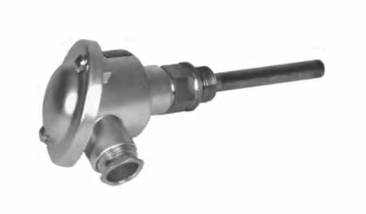

Figura 2.6 Senzor analogic de temperatura

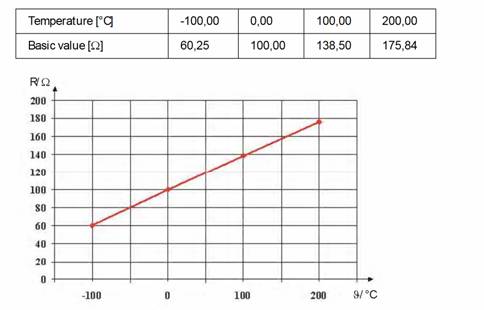

Tabel 2.1 Domeniul de masurare al temperaturii

Parametrii:

domeniu de masura -50.150 C;

toleranta 0 C = +/- 0.12 ohmi;

100 C = =/- 0.30 ohmi;

Senzor capacitiv de proximitate

Figura 2.7 Senzor capacitiv de proximitate

Principiul de functionare al acestui senzor este acela de a evalua schimbarea capacitati intr-un circuit RC rezonant. Cand un obiect se afla in proximitatea acestui senzor capacitatea lui creste iar acest lucru poate fi observat si printr-un led indicator care este montat in spatele senzorului.

Parametrii:

tensiune de alimentare 10 - 55 VDC;

distanta normala fata de senzor la care acesta comuta 2.8 mm;

histereza la distanta nominala de comutatie 315 %;

temperatura ambianta permisa 20..70 C;

Pompa

Figura 2.8 Pompa

Parametrii:

magnetizarea permanenta a motorului 12/24 V;

temperatura ambianta a fluidului -40..100 C;

temperatura ambianta -40.70 C;

presiunea maxima la care poate fi supusa 2.5 bar;

tensiunea de alimentare 24 V;

puterea 26 W;

Valva proportionala

Figura 2.9 Valva proportionala

Parametrii:

tensiune de alimentare 24 VDC;

putere consumata 8 W;

temperatura ambianta maxima 55 C;

presiunea maxima admisa 00.5 bar;

sensibilitate la raspuns 0.5 % din valoare finala;

Valva solenoida

Figura 2.10 Valva solenoida

Parametrii:

- tensiunea de alimentare 24VDC +/-10 %;

- temperatura de lucru 0.65 C;

- presiunea admisa 00.5 bar;

- puterea consumata 8W;

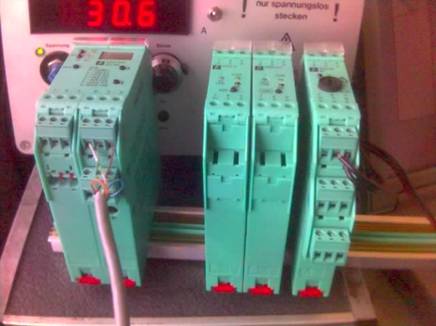

Module analogice de intrari/iesiri Pepperl+Fuchs

Aceste module sunt produse de catre firma K-Systems si sunt destinate a fi utilizate atat in mod individual doar pentru achizitionarea prin intermediul lor a unor valori analogice de curenti si/sau tensiuni , cat si integrate intr-o instalatie mai complexa in care sa interactionaze cu alte componente. Aceste module pot fi montate pe o sina , prin care de altfel se face si alimentare lor , in acest ansamblu fiind obligatorie montarea cel putin a modulului de alimentare (acest modul trebuie alimentat la 24 VDC iar mai departe de la acest modul sunt alimentate si restul modulelor) si a modulului de comunicatie care face posibila comunicatia datelor modulelor de achizitie pe o retea de comunicatie cu un protoco standard. Protocolul de comunicatie suportat de acestea este RS232 , 485 si Profibus.

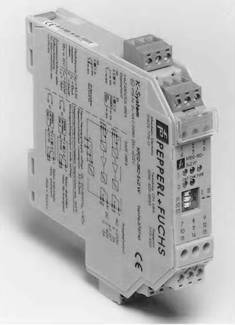

Figura 2.11 Modulul de alimentare

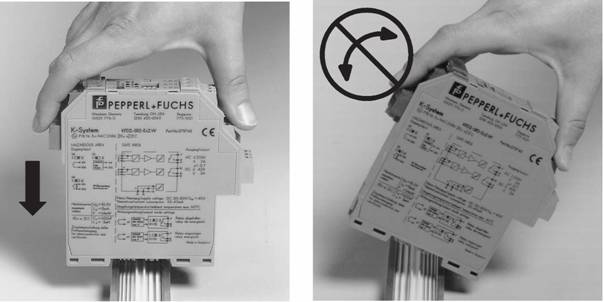

Figura 2.12 Montare corecta Figura 2.13 Montare incorecta

Capitolul 3: Realizarea aplicatiei

Dezvoltarea programului SCADA de monitorizare si control

Instalarea si configurarea softului WinCC

a)     Introducere:

Pentru a instala WinCC-ul aveti nevoie de o structura hard si soft corespunzatoare.

Verificati mai intai daca sunt indeplinite conditiile pentru:

  • Sistem de operare
  • Rezolutia grafica a monitorului
  • Internet Explorer
  • MS Message Queuing
  • SQL Server
  • Restart Complet al calculatorului

b) Mesaje de eroare:

Daca una din conditii nu este indeplinita procesul de instalare va fi suspendat automat iar una din urmatoarele mesaje de eroare va fi afisata pe ecran:

Mesaje de Eroare

Explicatii

To execute installation properly, restart the computer

Softul instalat anterior WinCC-ului are nevoie de o restartare a calculatorului pentru a putea fi functional

Required operating system, Win XP / Win 2000 SP3

Sistemul de operare trebuie sa fieWindows XP SP1 sau SP2 sau Windows 2000 SP3.

This application requires VGA or any higher resolution

Verificati setarile monitorului sau schimbati placa grafica daca aceasta nu este corespunzatoare

You require administrator rights to install this product

Utilizatorul cu care sunteti logat nu are drepturi de administrator.Pentru a continua instalarea trebuie sa va logati cu un utilizator care are drept de administrator.

The Microsoft message queuing services are not installed

Instalati serviciul Microsoft message queuing . Pentru a face asta trebuie sa aveti la dispozitie CD-ul corespunzator pentru sistemul de operare instalat.

The required SQL Server 2000 SP3 instance is not installed

Instalati Microsoft SQL Server 2000 SP3 care este inclus in pachetul de WinCC.

Tabel 3.1 Mesaje care pot aparea la instalarea softului WinCC

c) Specificatii Hardware

WinCC-ul este compatibil pentru toate platformele IBM/AT PC .

Pentru o functionare eficienta a WinCC-ului se recomanda:

Minim

Recomandat

CPU

Client: Intel Pentium II, 300 MHz

Server: Intel Pentium III, 800 MHz

Central Archive Server: Intel Pentium 4, 2 GHz

Client: Intel Pentium III, 800 MHz

Server: Intel Pentium 4, 1400 MHz

Central Archive Server: Intel Pentium 4, 2.5 GHz

Memorie

RAM

Client: 256 MByte

Server: 512 MByte

Central Archive Server: 1 GByte

Client: 512 MByte

Server: 1 GByte (1024 MByte)

Central Archive Server: >= 1 GByte

Spatiu

Liber pe

HDD

Client: 500 Mbyte / Server: 700 MByte

Client: 1 GByte / Server: 1.5 GByte / Central archive server: 40 GByte

Client: 700 Mbyte / Server: 1 GByte

Client: 1,5 GByte / Server: 10 GByte / Central archive server: 80 GByte

Placa Video

16 MByte

32 MByte

Numarul de culori

256

True Color

Rezolutia

Monitorului

1024 * 768

1024 * 768

Tabel 3.2 Configuratia recomandata pentru rularea aplicatiei SCADA

Daca toate conditiile sunt indeplinite introduceti CD-ul de instalare din pachetul de WinCC iar apoi urmati instructiunile specificate in pachet.

Descrierea listei de mesaje

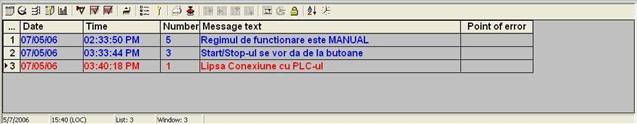

Figura 3.1 Lista de mesaje

In fiecare ecran, in partea de jos apare o lista cu avariile actuale. Aceasta lista este limitata numai la 6 mesaje de avarii si are rolul de a semnaliza aparitia unei noi avarii. In momentul aparitiei unei noi avarii in instalatie, va aparea un mesaj in partea de jos a listei. Daca numarul mesajelor depaseste acest numar, se poate apasa pe butonul (Scroll On/Off). Dupa apasarea acestui buton in partea dreapta apare o bara de defilare cu ajutorul careia se poate baleia in sus si in jos aceasta lista. Daca acest buton nu este apasat, in cazul aparitiei unei noi avarii lista sare automat la ultimul mesaj de avarie.

In acest ecran se pot vizualiza avariile actuale arhiva de avarii, evenimente si comenzi. Cu ajutorul barei de butoane se poate selecta modul de vizualizare.

Semnificatia butoanelor:

- (Display process message window)

Seleecteaza modul de vizualizare a avariilor actuale;

- (Display short-term archive)

Se seleecteaza modul de vizualizare a arhivei de

avarii pe termen scurt;

(Display Long-Term Archive)

Se seleecteaza modul de vizualizare a arhivei de avarii pe termen lung;

(Display Lock Window)

Se vor afisa toate mesajele care eu fost inchise;

(Ackn. Central Signaling Devices)

Din lista cu avarii actuale se confirma mesajele vizuale si acustice;

(Single Acknowledgement)

Din lista cu avarii actuale se confirma un singur mesaj;

(Group Acknowledgement)

Din lista cu avarii actuale se confirma toate mesajele vizibile sau care urmeaza sa fie afisate in fereastra de dialog;

- (Auto-Scroll On/Off)

Se poate comuta intre modul de vizualizare in care la momentul aparitiei unui nou mesaj sare automat la ultima inregistrare si cu posibilitatea de a balea lista de avarii cu ajutorul barei de defilare care apare in partea dreapta a listei in momentul apasarii;

(Selection)

Se poate selecta ce mesaje sa apara in fereastra. Mesajele se pot delimita dupa data aparitiei sau dupa utilaje;

(Set Lock)

Mesajul caruia i se ataseaza aceasta obtiune nu va putea fi afisat si nici arhivat;

(Report Functions)

Apasand acest buton se poate lista la imprimanta lista de mesaje care se gasesc in fereastra;

(Print)

Initializeaza tiparirea mesajelor afisate in fereastra de dialog;

(Emergency ACK (Reset))

Prin intermediul acestei functii bitul mesajului selectat este trimis direct la PLC;

(Start of the List)

Selecteaza primul mesaj aflat in asteptare;

(End of the List)

Selecteaza ultimul mesaj aflat in asteptare;

(Next Message)

Selecteaza urmatorul mesaj;

(Previous Message)

Selecteaza mesajul anterior;

(Info Text)

Deschide fereastra care afiseaza textul informative;

(Comment (Archive))

Deschide un editor text in care operatorul are posibilitatea de a introduce un comentariu;

(Loop in Alarm)

Afiseaza icoana mesajului selectat.Aceasi functie o are si dublu clic pe mesajul respectiv;

(Enable Single Messages)

Acest buton activeaza mesajul selectat din lista inchisa;

(Lock Single Messages)

Prin intermediul acestui buton se poate bloca un singur mesaj selectat din lista curenta de mesaje sau din arhiva;

(Sort)

Deschide o fereastra de dialog prin intermediul careia utilizatorul are posibilitatea de a alege un index de sortare a mesajelor;

(Time base)

Deschide o fereastra de dialog prin intermediul careia utilizatorul poate seta timpul de referinta al mesajelor afisate;

Selectarea mesajelor afisate

Apasand butonul (Selection), se poate selecta ce mesaje sa apara in fereastra. Mesajele se pot delimita dupa data aparitiei sau dupa utilaje. Aceste setari sunt utile pentru a crea rapoarte cu listele de avarii, ca sa nu fie necesara listarea tuturor mesajelor din arhiva de mesaje, cand ne intereseaza doar ce sa intamplat intr-un interval de timp, sau cu un anumit utilaj.

Pentru a afisa avariile ce au aparut intr-un interval de timp, se selecteaza campul Data, ca urmare in partea dreapta apar doua campuri, Start value si Stop value.

Figura 3.2 Sortarea mesajelor afisate in functie de data

In exemplul de mai sus este setata vizualizarea avariilor ce au aparut in intervalul de 01/07/2005 - 02/08/2005. Pentru a schimba aceste date se da dublu-click pe aceste valori, iar

ca urmare apare o noua fereastra unde se poate introduce ziua, luna si anul. Dupa modificarea valorilor se apasa pe butonul OK.

Daca este bifat Persistence in CS and RT setarea facuta este memorata, si ramane aceeasi si la pornirea urmatoare a programului. Daca se doreste resetarea selectiei, ca sa fie afisate toate mesajele fara restrictii se apasa butonul Delete selection.

De asemenea este posibila cautarea si dupa alte cuvinte cheie, cum ar fi de exemplu: elevator, ventilator, senzor.

Figura 3.2 Sortarea mesajelor afisate in functie de un cuvant cheie

Listarea mesajelor

Cu ajutorul acestor setari se poate formula orice tip de raport privind avariile, evenimentele si comenzile. Daca se doreste listarea raportului se apasa pe butonul (Report). Ca urmare se vor lista toate mesajele aflate in lista, limitat la maxim o mie.

Semnificatia culorilor mesajelor:

In functie de semnificatia mesajelor afisate acestea pot avea diferite culori:

Mesajele care reprezinta o avarie aparuta in sistem vor avea culoarea rosie;

Mesajele care reprezinta informatii privind starea sistemului vor avea culoarea albastra;

Descrierea ecranului de grafice

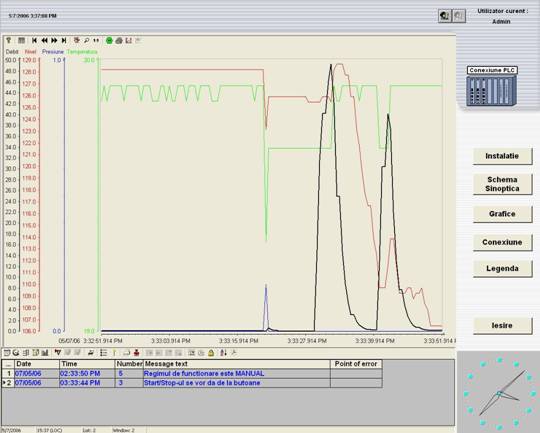

Figura 3.3 Ecranul in care sunt reprezentate grafic valorile analogice

Controlul diagramelor se face cu ajutorul barei de butoane din partea de sus a ecranului. Acest ecran functioneaza in doua moduri: vizualizarea arhivei sau de tip on-line, adica se poate vedea evolutia curenta a graficelor. Acest mod de functionare este semnalizat de ultimul buton, care are doua forme: si (Start/Stop). Cand este verde inseamna ca este in mod vizualizare arhiva, iar cand este rosu, sunt afisate ultimele valori achizitionate.

In arhiva diagramelor se poate naviga cu ajutorul primelor patru butoane . Daca se apasa primul buton, este afisat inceputul arhivei, iar daca se apasa ultimul buton se sare la sfarsitul arhivei, iar cu celelalte butoane se sare inainte sau inapoi in arhiva. Daca se apasa butonul , apare o bara verticala pe arhiva pe care daca se apasa si se misca cu ajutorul mouse-ului, se pot citi valorile mai precis din grafic in fereastra care apare dedesubt.

Cu butonul se poate mari orice zona din diagrama, iar anularea maririi se face cu butonul .

Setarea intervalului de afisare

Daca se apasa pe butonul , o sa apara o fereastra de unde se poate seta intervalul de afisare pentru diagrame:

Figura 3.4 Setarea intervalului de afisare

Dupa cum se poate vedea, in partea de sus se poate seta inceputul intervalului, iar in partea de jos durata intervalului. In campul Factor se introduce factorul de multiplicare, iar in campul Area se selecteaza baza de timp, ce se multiplica, care poate fi secunde, minute, ore sau chiar zile. Exemplu: pentru a seta intervalul la 3 ore, ca factor se introduce 3 si se selecteaza in campul Area optiunea 1 hour.

Cu butonul Trend on/off/on top se pot selecta graficele care sa fie afisate simultan.

Ecranul global al instalatiei

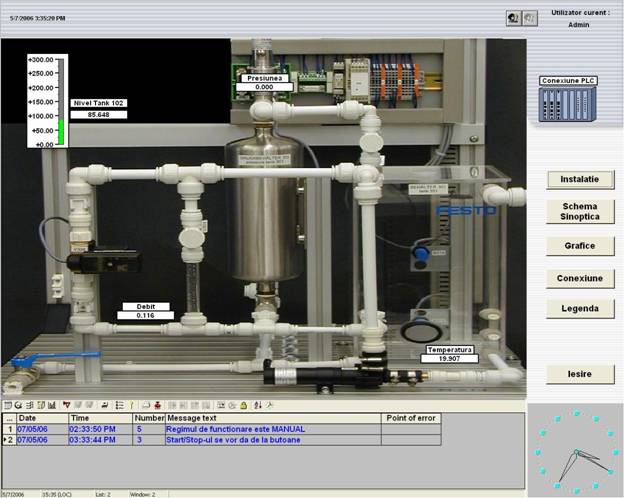

Figura 3.5 Ecranul global al instalatiei

In ecranul global al instalatiei este reprezentata o imagine de ansamblu a instalatiei de reglare a presiunii. Acest ecran este util in momentul in care un utilizator doreste sa aiba o privire de ansamblu a instalatiei si de asemeni sa poata monitoriza intr-un singur ecran toate valorile analogice achizitionate de la senzori (temperatura , presiune , nivel si debit).

Acest ecran este destinat doar monitorizarii sistemului , daca se doreste sa se actioneze intr-un anumit fel asupra parametrilor acestuia utilizatorul trebuie sa comute pe schema sinoptica a instalatiei.

Schema sinoptica a instalatiei

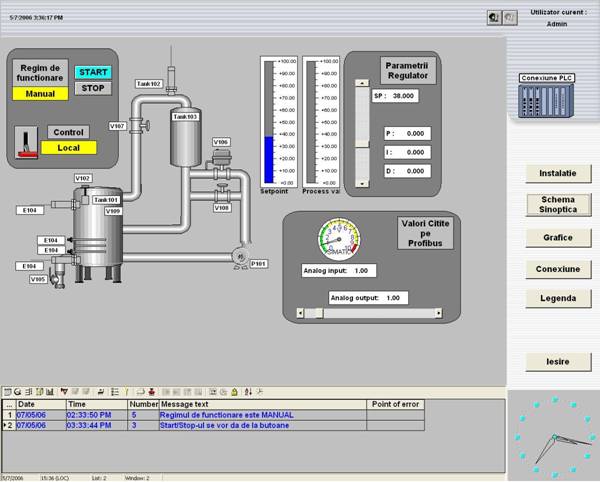

Figura 3.6 Schema sinoptica

Acest ecran contine o schema sinoptica a instalatiei de reglare a presiunii si de asemenea instrumente de control a acesteia.

Schema sinoptica a instalatiei este compusa din simbolui grafice 3D standardizate pentru tipurile de utilaje pe care le reprezinta. De asemenea culoarea fiecarui obiect grafic va corespunde starii in care se afla utilajul respectiv (ex. Functiune=verde , oprit=gri , avarie electrica=rosu).

Ca si elemente de control a instalatiei se pot distinge 3 mari grupuri: elemente de setare a regimului de functionare a instalatiei , elemente de pornire/oprire a instalatiei si elemente de control a parametrilor regulatorului folosit pentru a controla presiunea.

Regimul de functionare a instalatiei poate fi manual (atunci cand pompa va functiona atata timp cat comanda pentru functionarea ei este "Start") sau automat (in acest caz turatia pompei va fi variabila in functie de camanda data de regulatorul de presiune). Regimul de functionare automat sau manual poate fi selectat din cheia instalata pe panoul de lucru al standului.

Controlul instalatiei se poate face "Local" (Start/Stopul se vor da din butoanele instalate in imediata apropiere a instalatiei) sau "Distanta" (in acest caz sunt validate butoanele de control din acest ecran). Comutarea controlului se poate face din comutatorul disponibil in acest ecran , iar daca controlul este local acest lucru va fi semnalizat operatorului prin cele doua lampi montate langa stand care vor functiona intermiten.

Observatie:indiferent de modul de control al instalatiei butoanele de stop vor fi disponibile din ambele locatii deoarece acestea constituie elemente de siguranta.

Tot din acest ecran utilizatorul are posibilitatea de a seta parametrii regulatorului folosit in regimul automat de functionare si de asemenea de a seta referinta de presiune la care doreste sa se ajunga. Foarte important de mentionat este faptul ca nu orice utilizator are acest drept de a seta parametrii regulatorului. Dreptul la control a acestor parametrii este restrictionat in functie de utilizatorul care este logat in acel moment si de drepturile pe care acesta le are.

Pe langa facilitatile descrise anterior , in acest ecran va fi afisata valoarea intrarii analogice (010 V) de la modulele Pepperl+Fuchs si de asemeni se va putea prescrie valoarea iesiri modulului analogic de iesire (010 V).

Monitorizarea conexiunii intre PLC si PC

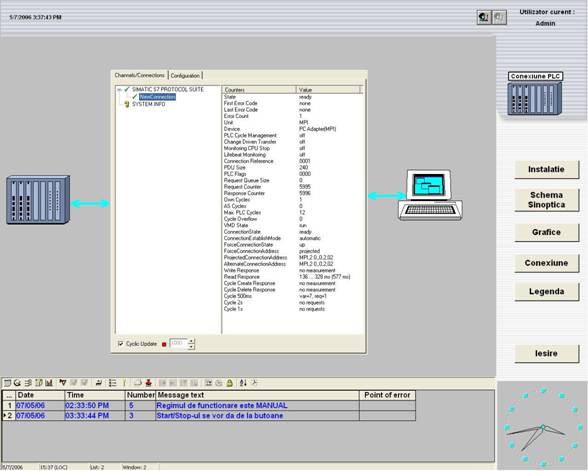

Figura 3.7 Ecranul de monitorizare a conexiunii dintre PLC si PC

Conexiunea intre PC si PLC este realizata printr-un adaptor MPI/RS32. Interfata PLC-ului este una MPI iar interfata PC-ului este RS232.

MPI este interfata standard a automatelor Siemens din familia 300 si 400 spre deosebire de familiile mai vechi care dispuneau doar de o interfata PPI. Pe langa aceasta interfata PLC-urile Siemens mai pot dispune in functie de model de o interfata Profibus (DP) precum si de alte interfete stadardizate ale industriei , dar pentru acestea este nevoie sa se ataseze PLC-ului procesoare specializate de comunicatie (exemlu de alte interfete : Ethernet , 485 , 422 si altele dupa caz).

Pachetul de baza WinCC dispune de un modul de diagnoza a acestei comunicatii in care sunt prezentate informatii concrete despre viteza de transfer a informatiilor , numarul de statii legate intr-o anumita retea si altele.

De asemenea daca programul SCADA comunica la un moment dat cu PLC-ul sau nu se poate observa si din lista de mesaje care apare in partea de jos a fiecarui ecran precum si prin semnalizarea vizuala a starii de conexiune sau nu simbolizata printr-un PLC.

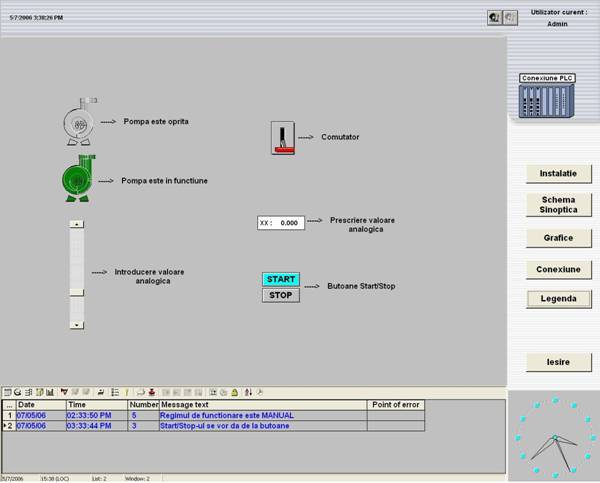

Ecranul legenda al instalatiei

Figura 3.8 Ecranul de legenda

In acest ecran sunt descrise foarte sumar rolul si reprezentarea anumitor obiecte grafice care se regasesc in program. Acesta are un rol foarte important in momentul in care un anumit utilizator nu dispune de manualul de utilizare a programului si nu intelege semnificatia anumitor obiecte care se regasesc in program.

Implementarea sistemului de securitate prin restrictionarea accesului in functi de utilizatori

Din cauza anumitor setari care se pot face prin intermediul acestui program , utilizatorul va avea acces numai daca grupului de utilizatori din care face parte ii este permis acest lucru.

Sistemul de parole pentru diferite grupuri de utilizatori este astfel dezvoltat incat sa restrictioneze setarea accidentala a unor anumiti parametrii de sistem care sa puna in pericol buna functionare a instalatiei sau sa produca orice tip de alte accidente.

In partea dreapta pe bara de selectii a ecranului va fi afisat tot timpul utilizator care foloseste mediul SCADA in acel moment. Parasirea mediului de catre un utilizator se poate face prin apasarea butonului , iar logarea unuia nou se va face prin apasarea butonului

Figura 3.9 Casuta de logare

In cazul in care un utilizator va incerca sa dea o comanda si nu are acest drept va aparea pe ecran mesajul :

Figura 3.10 Mesaj de avertizare

Dezvoltarea softului pentru automatul Siemens 314C

Dezvoltarea programului pentru automatul Siemens 314C s-a realizat in programul Simatic Step7 un program special dezvoltat de firma Siemens pentru programarea automatelor din familiile S300 si S400.

De subliniat este faptul ca pentru alte familii de PLC-uri produse de firma Siemens exista si pentru acestea programe dedicate.

Ex.: - S100 -> Step 5;

S200 -> Micro Win32;

Logo-uri -> Logo Soft Comfort vx.0;

Date generale privind programul Simatic Step7

Descrierea barei de meniu:

New Command (File Menu)

Functie de selectia pe care o faci in boxa de dialog, aceasta comanda creaza un nou proiect utilizator, o librarie sau un multiproiect

Creating a Project Using the Wizard

  1. Selecteaza meniul comanda File > "New Project" Wizard In SIMATIC Manager
  2. Introdu detaliile cerute de wizard in boxele de dialog

Creating a Project Manually

  1. Selecteaza meniul comanda File >New din SIMATIC Manager
  2. In boxa de dialog "New" selecteaza optiunea "User Project"
  3. Asigura-te ca ai selectat intrarea "Project" in lista dropdown "Type"
  4. Click in boxa de control "Insert in current multiproject" pentru a insera proiectul intr-un multiproiect. Poti de asemenea valida boxa de control dupa ce ai selectat multiproiectul din fereastra proiectului
  5. Introdu numele noului proiect utilizator in boxa "Name :". Poti de asemenea selecta un nume dintr-o lista de dedesupt si de a-l modifica pentru a forma noul nume
  6. Creaza noul proiect utilizator si confirma cu "Qk"

Copying a Project

  1. Selecteaza proiectul pe care doresti sa-l copiezi
  2. selecteaza meniul comanda File > Save As din SIMATIC Manager
  3. Hotaraste in boxa de dialog "Save As" daca doresti sa-l rearanjezi sau nu inaintea salvarii. Cu proiectele vechi sau proiectele in care ai fabricat un lot al schimbarilor, trebuie sa selectezi optiunea "Rearrange before saving" astfel incat datele salvate sunt optimizate si structura proiectului verificata.
  4. In boxa de dialog "Save As", introdu numele noului proiect si a noului pat de stocare, daca este necesar. Confirma cu "Ok"

Copying Part of a Project

  1. Selecteaza partea de proiect pe care doresti sa o copiezi
  2. Selecteaza meniul comanda Edit > Copy din SIMATIC Manager
  3. Selecteaza dosarul in care partea copiata a proiectului va fi stocata
  4. Selecteaza comanda meniu Edit > Paste

Deleting a Project

  1. Selecteaza comanda meniu File > Delete din SIMATIC Manager
  2. In boxa de dialog "Delete" activeaza butonul optiune "Project". Proiectul este listat in boxa lista dedesupt.
  3. Selecteaza partea de proiect care doresti sa o stergi si confirma cu "Qk"
  4. Confirma prompterul cu "Yes"

Deleting Part of a Project

  1. Selecteaza partea din proect pe care doresti sa o stergi
  2. Selecteaza comanda meniu Edit > Delete din SIMATIC Manager
  3. Confirma prompterul "Yes"

Inserting a Station

  1. Selecteaza proiectul
  2. Creaza obiectul "Station" pentru hardware solicitat prin utilizare comanda meniu Insert > Station. Click pe semnul "+" din fata icoanei proiectului din fereastra proiect daca statia nu este afisata

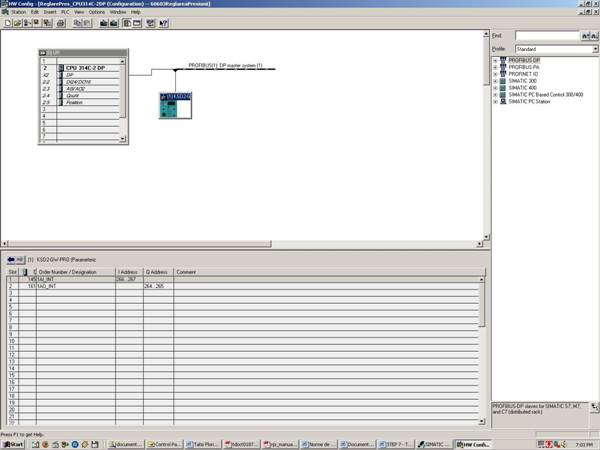

Configuring the Hardware

  1. Click pe noua statie. Aceasta contine obiectul "Hardware".
  2. Click pe obiectul "Hardware". Este afisata fereastra "Hardware Configuration".
  3. In fereastra "Hardware Configuration", planifica structura statiei. Un catalog de module este disponibil pentru a va ajuta. Deschizi catalogul utilizand meniul comanda View > Catalog
  4. Intai, introdu un rack din catalogul de module in fereastra goala. Apoi selecteaza modulele si plaseaza-le in sloturile rack-ului. Cel putin un CPU trebuie configurat per statie.

Daca aceste obiecte nu sunt inca vizibile in fereastra proiect, click "+" din icoanei fata statiei din fereastra proiect pentru a afisa modulul si click pe boxa din fata modulului pentru a afisa programul S7/M7 si obiectele "Connections".

Creating the Software in the Project (General)

  1. Deschide programul S7 sau M7.

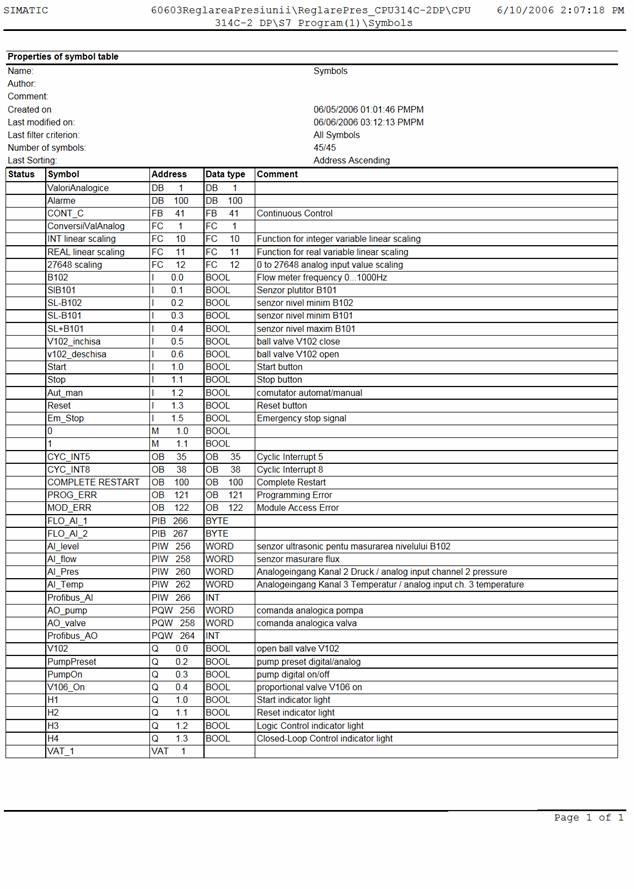

  2. Deschide obiectul "Symbols' in programul S7 sau M7 si asigneaza simbolurile. (Acest pas poate fi de altfel facut mai tarziu.)
  3. Deschide dosarul "Blocks' daca doresti sa creezi blocuri sau dosarul "Source Files' daca doresti sa creezi un fisier sursa.
  4. Insereaza un block sau un fisier sursa. Meniul comenzi pentru aceasta este :
    • Insert > S7 Block
    • Insert > S7 Software
    • Insert > M7 Software
  1. Deschide fisierul block sau sursa si introdu un program. Vei gasi mai multe informatii in manualele de programare.
  2. Documenteaza proiectul utilizand meniul comanda Insert > Project Documentation. Pentru a documenta un proiect STEP 7 poti organiza toate configuratiile de date create cu STEP 7 in manualele instalatiei, manualele de conexiuni. Aceasta functie este disponibila numai daca pachetul optional "DOCPRO' este instalat.

'New Project' Wizard (File Menu)

Acest meniu de comanda starteaza o boxa prin intermediul caruia tu poti crea automat un nou proiect cu structura tip copac (tree structure)

'Wizards' Tab ('Customize' Dialog Box)

In aceasta pagina tabelata, poti seta care wizard - vrajitor poate fi startat cu comanda meniu File > 'New Project' Wizard. Acest table este vizibil numai daca este instalat pachetul soft optional PCS 7. In acest caz PCS 7 - vrajitorul, magicianul este startat. Daca este necesar tu poti modifica aceste setari lipsa (default) in felul acesta STEP 7 Wizard este startat. Acesta table este invizibul daca PCS 7 nu este instalat. In acest caz, meniul de deasupra STEP 7 Wizard este startat.

Open Command (File Menu)

Functie de selectia facuta in boxa de dialog, aceasta comanda deschide oricare proiect utilizator,

o librarie sau un multiproiect

Open Version 1 Project Command (File Menu)

Aceasta comanda meniu creaza un nou proiect Version 2 dintr-un proiect stocat sub Version 2 a lui STEP 7. Informatii in plus poti gasi sub "Working with Older Project - Lucram cu proiecte Vechi" in apendixul din "Help in STEP 7".

Close Command (File Menu)

Acest meniu comanda inchiderea tuturor ferestrelor deschise in proiectul active, multiproiect sau librarie

Multiproject (File Menu)

Acest meniu comanda deschiderea unui meniu in care tu poti selecta din urmatoarele comenzi in

ordine pentru a adauga, a crea, a indeparta, a muta obiecte sau or them define as a master data library intr-un multiproiect deschis.

Multiproject, Add to Multiproject (File Menu)

Acest meniu comanda deschiderea unui dialog prin care tu poti adauga proiecte utilizator existente si librariile pentru un multiproiect. Acest meniu de comanda este disponibil numai daca multiproiectul este deschis si activ

Multiproject, Create in Multiproject (File Menu)

Acest meniu comanda deschiderea unui dialog prin care tu poti crea un nou proiect utilizator sau o librarie intr-un multiproiect. Acest meniu de comanda este disponibil numai daca multiproiectul este deschis si active.

Multiproject, Remove from Multiproject (File Menu)

Acest meniu comanda deschiderea unui dialog prin care tu poti indeparta obiecte selectate dintr-un multiproiect. Se poate selecta obiecte in serie utilizand comenzile Window standard. Obiectele selectate nu sunt sterse; ele sunt numai indepartate (merely) din multiproiect.

Multiproject, Set As Master Data Library (File Menu)

Acest meniu de comanda defineste libraria selectata in multiproiect ca "Master Data

Library". Pentru a indeparta aceasta definire, executa din nou o data meniul comanda. Se poate utiliza aceasta librarie master pentru a crea si salva blocurile standard pentru a fi utilizate in toate proiectele. Aceasta functie este utila pentru constructia cu PCS 7.

Multiproject, Adjust Projects (File Menu)

Acest meniu de comanda deschide o boxa de dialog in care tu poti compara si ajusta

obiectele dintr-un multiproiect (such as subnet si conexiuni) cu oricare. Daca sunt proiecte care sunt inserate in multiproiect, atunci obiectele din multiproiect trebuie sa fie aranjate, reglate cu oricare celelalte. Trebuie sa fi sigur a utiliza aceasta functie nu mai tarziu cand configuratia este gata pregatita pentru startare.

S7 Memory Card Command (File Menu)

Functie de selectia pe care ai facuto in submeniu, aceasta comanda afiseaza continutul cardului de memorie S7 inserat si calculeaza the checksum in order to check or sterge cardul de memorie.

S7 Memory Card, Open Command (File Menu)

Acest meniu de comanda deschide o fereastra de afisare a continutului memoriei card.

Cardul de memorie trebuie sa fie in slotul mecanismului programabil (PLC) pentru ca aceasta comanda sa fie carried out.

S7 Memory Card, Calculate Checksum Command (File Menu)

Poti utilize aceasta comanda pentru a detecta erorile fizice in memoria card. Asigura-te de asemenea ca ai verificat cardul memorie dupa salvarea datelor si inaintea utilizarii acestora in controlerul programabil. Cardul memorie trebuie sa fie in slotul mecanismului programabil.

S7 Memory Card, Delete Command (File Menu)

Acest meniu de comanda sterge continutul cardului de memorie inserat in S7. Cardul Memorie trebuie sa fie in slotul mecanismului programabil pentru ca aceasta operatiune sa fie carried out.

Memory Card File

Din meniul urmator, pentru crearea sau deschiderea unui fisier card de memorie :

New

Open

New, Memory Card File (File Menu)

Acest meniu de comanda este utilizat pentru a crea un nou fisier card memorie. Pentru

inceput, o boxa dialog este afisata pentru a selecta un director si de a introduce numele fisierului.

Apoi este deschisa fereastra pentru fisierul card memorie. Poti copia blocuri in fisierul card memorie prin copierea acestora in partea dreapta a ferestrei din alte fisiere blocuri sau librarii sau dintr-un card de memorie S7 (de exemplu folosind metoda drag and drop - prinde si trage).

Memory Card File, Open (File Menu)

Aceasta comanda meniu este utilizata pentru a deschide un fisier card memorie. Pentru

inceput este afisata o boxa de dialog pentru a selecta fisierul. Apoi fereastra unde este deschis fisierul. Blocurile continute in fisier sunt afisate in partea dreapta a ferestrei. Poti copia blocuri in fisierul memorie card prin copierea acestora in partea dreapta a ferestrei din alte fisiere bloc sau librarii sau dintr-un card memorie S7 (de ex. Utilizand drag and drop)

Save As Command (File Menu)

Acest meniu de comanda copiaza proiectul deschis, multiproiectul sau libraria si le salveaza sub un nume diferit. Aceasta functie va permite de a crea o copie a obiectului cu un nume diferit. Poti utilize aceasta functie pentru :

  • crearea o copie backup
  • a face o copie a unui proiect existent deja astfel incat el poate fi adaptat unor alte solicitari

Pentru a crea rapit o copie, selecteaza optiunea "Without reorganization - Fara reorganizare" din boxa de dialog care apare. Intregul file tree, din proiectul director in jos este copiat fara existenta unei verificari si salvat sub un nou nume.

Trebuie sa fie subicient spatiu disponibil pentru a memora copia. Nu incerca sa salvezi proiecte pe dischete deoarece acestea usual nu au sufficient spatiu. Pentru a transporta datele proiectului pe dischete, utilizeaza functia "Archive". Daca selectezi "With reorganization - Cu reorganizare" aceasta va dura mult; in orice caz va fi afisat un mesaj daca un obiect nu poate fi copiat sau salvat. Posibil motiv pentru aceasta could poate fi, de exemplu, lipsa unui pachet optional date defectuoase intr-un obiect.





Diferenta intre "Archive - Arhivare" si "Save As - Salveaza ca"

Tu poti memora proiecte individuale sau librarii in format compresat intr-un fisier arhivat. Aceasta metoda de memorare compresiva poate fi utilizata pe hard diskuri sau mijloc portabil de transport date (ca exemplu, o discheta). Transportarea proiectelor pe dischete se face doar sub forma de fisiere arhivate. Daca proiectul este prea mare, selectati un program de arhivare care va permite de a arhiva un fisier cat sa incapa pe o discheta. Proiectele sau librariile care au fost compresate intr-un fisier arhivat nu pot fi editate. Daca doresti sa le editezi din nou, trebuie sa decompresezi datele, adica, recuperarea proiectului sau librariei.

NOTA :Pentru a converti un proiect Version 2 stocat in retea driver intr-un proiect Version 3 dintr-un driver local procedati astfel :

  • Pentru inceput salvati proiectul "Fara Reorganizare" continut utilizand meniul de comanda "Save As" pentru a copia Versiunea 2 a proiectului din reteaua driver in reteaua locala
  • Apoi utilizati meniul de comanda "Save As" cu optiunea "Reorganizare" pentru a salva proiectul indriver-ul local.

Delete Command (File Menu)

Acest meniu de comanda deschide un dialog prin care tu poti sterge proiecte, librarii sau multiproiecte. Cand stergi un multiproiect, numai datele lui in totalitate continute (database) sunt sterse. Proiectele continute in multiproiect sunt retinute.

Reorganize Command (File Menu)

Acest meniu de comanda deschide o boxa de dialog in care tu poti reorganiza baza de date (database) a unui proiect, multiproiect sau librarie. Acesta muta orice spatiu gol care exista cand continutul este sters, in sensul reducerii cantitatii de memorie necesara pentru proiect / librarie. Functia optimizeaza stocarea datelor, similar drumului in care o defragmentare program, defragmenteaza un hard disk si optimizeaza (reorganizeaza) fisierele stocate pe hard disk. Durata procesului de reorganizare depinde de cantitatea datelor ce vor fi mutate peste tot si se poate sa dureze ceva timp. Cand reorganizezi un multiproiect, multiproiectul si toate proiectele continute in el sunt reorganizate

Manage Command (File Menu)

Acest meniu de comanda administreaza listele selectate ale proiectelor, multiproiectelor sau librariilor cunoscute in STEP 7. Aceste liste selectate sunt afisate in timp corespunzator, ca si cum proiectele existente sunt deschise.

Archive Command (File Menu)

Acest meniu de comanda deschide o boxa de dialog prin care poti salva orice proiecte,

multiproiecte sau librarii in fisiere arhivate. Cand arhivezi un multiproiect, atat datele in totalitate continute (database) cat si proiectele continute in el sunt arhivate.

Retrieve Command (File Menu)

Acest meniu de comanda recupereaza un proiect, multiproiect sau librarie memorata intr-un fisier arhivat. Pentru a recupera ("unzip - decodare) un proiect procedati in felul urmator :

  • Selectati comanda meniu File > Retrieve
  • In boxa de dialog care este afisata, selecteaza formatul fisierului dorit (ie PKZIP) in lista drop-down
  • In campurile de deasupra listei drop down, gaseste fisierul apropiat, potrivit si selecteaza fisierul arhivat dorit.
  • Click pe butonul "Open"
  • In boxa de dialog urmatoare selecteaza fisierul tinta unde va fi stocat obiectul
  • Click butonul "Ok". Fisierul arhivat este recuperate si proiectul este deschis, daca se solicita.

Print Command (File Menu)

Acest meniu comanda printarea, permitand selectarea submeniurilor :

  • Object List
  • Object
  • Messages

Print, Object List Command (File Menu)

Acest meniu comanda deschiderea unui dialog prin intermediul caruia tiparesti (print out) o lista a obiectelor din fereastra window. Selectia disponibila a obiectelor depinde de obiectele selectate in structura arbore (tree structure) sau de continutul selectat in fereastra proiect.

Print, Object Command (File Menu)

Acest meniu comanda printarea obiectului selectat in aplicatia similara in printerul

standard, exemple :

Obiecte Printer Setting in Window

Station HW Config

Blocks / source files LAD/STL/FBD Programming Blocks

Symbol table Symbol table

Print, Messages Command (File Menu)

Cu acest meniu de comanda, tu poti tipari mesajele care apartin obiectelor individuale.

Toate mesajele de dedesuptul obiectului selectat sunt tiparite. Poti seta filtrul de selectie pentru a determina tipul de mesaje care doresti sa fie tiparite. Acesta este important daca tu ai selectat un proiect sau program care contine multe mesaje diferite.

Page Setup Command (File Menu)

Acest meniu comanda deschiderea unei boxe de dialog in care poti seta planul general al documentului pe care doresti sa-l tiparesti (de exemplu A4, A4 cu margini, Letter).

Exit Command (File Menu)

Acest meniu de comanda inchide toate ferestrele deschise in SIMATIC Manager si iese din aplicatie.

Modul de incarcare/descarcare a programului dezvoltat in Step7 in PLC

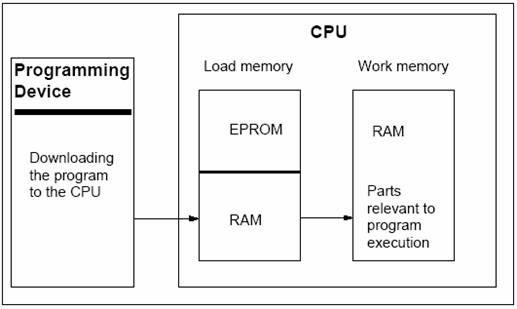

NECESITATI PENTRU DESCARCARE IN CONTROLERUL PROGRAMABIL

  • Trebuie sa fie conexiune intre consola de programare si CPU-ul controlerului programabil (de exemplu prin intermediul unei interfete MPI)
  • Trebuie sa fie posibil accesul la controlerul programabil
  • Pentru memorarea blocurilor in PLC, intrarea "STEP 7" trebuie sa fie selectata pentru "Use" in the object properties dialog al proiectului.
  • Programul pe care l-ati memorat a fost compilat fara erori
  • CPU trebuie sa fie intr-un mod de operare in care memorarea este permisa (STOP sau RUN-P). Notabil ca in modul RUN-P programul va fi downloading a block at a time. Daca suprascrii un vechi program CPU, pot aparea conflicte, de exemplu, daca parametrii block au fost schimbati. In acest caz CPU trece in modul STOP cat timp dureaza ciclul de procesare. Din acest motiv va recomandam de a trece CPU in modul STOP inainte de downloading.
  • Daca deschizi the block offline si doresti sa il download, CPU trebuie sa fie legat cu un program utilizator online in SIMATIC Manager
  • Inainte de a download programul tau utilizator, trebuie sa resetezi CPU pentru a te asigura ca nu sunt blocuri "vechi" in CPU.

MODUL STOP

Seteaza modul de operare din RUN in STOP inainte de a face urmatoarele :

Download programul utilizator complet sau partial in CPU

Executa o resetare de memorie in CPU

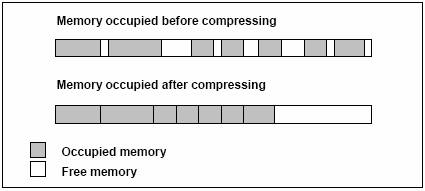

Comprima memoria utilizator

RESTART (Restartul la cald (Tranzitia in Modul RUN))

Daca executi o restartare (restartare la cald) in modul "STOP", programul este restartat si primul proces restartarea programului (in blocul OB100) in modul STARTUP. Daca startarea are success, CPU se schimba in modul RUN. O restartare (la cald) este necesara dupa urmatoarele :

  • Resetare CPU
  • Downloading programul utilizator in modul STOP

Modul de compilare si descarcare a obiectelor

In dialogul "Compile an downloading Objects" tu pregatesti obiectele care pot fi selectate in proiectul tau sau in multiproiect pentru a fi transferate in PLC si in ulterioarele (daca este nevoie). Acest dialog poate fi utilizat pentru obiectele dintr-o statie, un proiect sau un multiproiect.

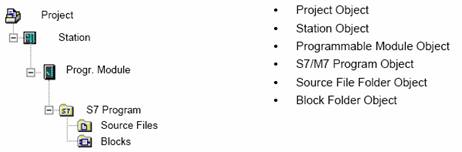

Figura 3.11 Organizarea unui program S7

Pentru blocuri intr-un dosar bloc articolul "compile" da fermitate blocurilor lucru verificat. In urmatoarele, pentru simplificare, verificarea fermitatii blocurilor se va referi compilare.

Procedura :

In SIMATIC Manager, selecteaza obiectul pe care doresti sa-l compilezi, sau compileaza si descarca (download). Urmatoarele obiecte pot fi selectate in SIMATIC Manager :

a.      multiproiect

b.     proiect

c.      statie

d.     program S7/M7 fara asignare statie

In SIMATIC Manager, selecteaza meniul comanda PLC > Compile And Download Objects

Selecteaza "Only compile" daca vrei sa executi o verificare a blocurilor fara descarcarea (downloading) acestora in PLC. Selecteaza aceasta instructiune

daca nu doresti sa memorezi nici una din aceste obiecte

Pentru a preveni download-ul blocurilor defecte in PLC, valideaza boxa "No download on compilation error".

In coloanele "Compile" si "Download", selecteaza obiectele pe care doresti sa le compilezi sau descarci. Selectia va fi indicata prin markeri de verificare. Daca

selectezi "Compile Only" in pasul 3, coloana "Download" va fi colorata gri si va fi indisponibila.

Apasa "Start" pentru a incepe compilarea

Urmeaza instructiunile de pe ecran

De indata ce ai terminat complet aceasta actiune, click butonul "All" pentru a vizualiza (the log) baza, busteanul acestei actiuni complete sau click pe "Single object" pentru a vizualiza log-ul obiectului pe care l-ati selectat din tabelul de obiecte.

DIFERENTA INTRE SALVARE SI DESCARCARE BLOCURI

SALVARE

DOWNLOADING

Meniu Comenzi

File > Save

File > Save As

PLC > Download

Functia

Este salvata starea curenta a blocului in editor pe dard disk-ul mecanismului programabil

Starea curenta a blocului din editor este salvata numai in CPU

Verivicare Sintaxa

O verificare sintaxa este rulata. Orice eroare este raportata in boxele de dialog. Cauzele erorilor si localizarea erorilor sunt de asemenea afisate. Tu trebuie sa corectezi aceste erori inainte de a salva sau download blocul. Daca nu au fost erori in sintaxa blocul este compilat in cod masina si salvat sau download.

O verificare sintaxa este rulata. Orice eroare este raportata in boxele de dialog. Cauzele erorilor si localizarea erorilor sunt de asemenea afisate. Tu trebuie sa corectezi aceste erori inainte de a salva sau download blocul. Daca nu au fost erori in sintaxa blocul este compilat in cod masina si salvat sau download.

Tabel 3.3 Diferenta dintre salvare si descarcare blocuri

TIP FOR BLOCK CHANGES - SALVEAZA INTAI APOI DOWNLOADING

A introduce blocurile nou create sau schimba in capitolul, sectiunea cod a blocurilor logice, in declararea tabelelor sau a introduce date noi sau a le schimba in blocurile de date, trebuie sa salvezi blocul respectiv. Orice schimbare faci in editor si o transferi apoi in CPU utilizeaza meniul de comanda PLC > Download, de exemplu, pentru schimbarea micilor schimbari, trebuie de asemenea sa fie salvate pe hard disk-ul consolei programabile de fiecare data cand iesi din editor. Altfel, tu vei avea diferite versiuni al programului utilizator in CPU si in consola programabila. Este in general recomandat de a salva toate schimbarile mai intai si apoi de a le download.

INCARCAREA MEMORIEI SI A MEMORIEI DE LUCRU IN CPU

Dupa completarea configuratiei, asignare parametrii si crearea programului si stabilirea conexiunii online, poti download complet programele utilizator sau blocuri individuale in controllerul programabil. Pentru a testa blocurile individual, trebuie sa download cel putin un bloc organizator (OB), functiile block (FB) si functiile (FC) apelate in OB si blocurile de date (DB) utilizate. Pentru a download data system creat cand a fost configurat hardware-ul, configurate retelele si tabelul de conexiuni creat pentru controlerul programabil, trebuie sa download obiectul "System Data".

Tu download programele utilizator intr-un controller programabil utilizand SIMATIC Manager, de exemplu, pe perioada sfarsitului fazei de testare a programului sau pentru rularea programului finisat.

LEGATURA - INCARCARE MEMORIE SI MEMORIE DE LUCRU

Programul utilizator complet este downloaded in load memory; partile relevante pentru executie program sunt de asemenea incarcate intr-o memorie de lucru.

Figura 3.12 Legatura intre incarcarea memoriei si memorie de lucru

CPU LOAD MEMORY

Load Memory este utilizata pentru a stoca programul utilizator fara tabelul de simboluri si comentariile. (acestea raman in memoria consolei de programare).

Blocurile care nu sunt marcate ca necesare pentru startare vor fi stocate numai in load memory.

Load memory poate fi oricare RAM, ROM sau memoria EPROM functie de consola de programare.

Load memory poate avea un EEPROM integrat ca o parte RAM integrata (de exemplu CPU312 IFM si CPU 314 IFM)

In S7-400, aceasta este imperative deoarece se foloseste o memorie card (RAM sau EEPROM) pentru a extinde load memory.

CPU MEMORIA DE LUCRU

Memoria de lucru (integrata in RAM) este utilizata pentru a stoca parti din programul utilizator necesar pentru procesarea programului.

PROCEDURI POSIBILE DOWNLOADING / UPLOADING

Tu utilizezi functia download pentru a download programul utilizator sau obiectele incarcabile (de exemplu blocuri) in controlerul programabil (automate programabile). Daca un bloc exista deja in RAM-ul CPU trebuie sa fi prompt pentru a confirma daca sau nu blocul trebuie sa fie suprascris.

Poti selecta obiectele incarcabile din fereastra proiectului si download-ate din SIMATIC Manager (comanda meniu PLC > Download).

Cand blocurile programabile si cand configuratia hardware si a retelelor tu poti direct download obiectul care era editat curent utilizand meniul din fereastra principala a aplicatiei la care esti in lucru cu (meniul comanda PLC > Download).

O alta posibilitate este de a deschide o fereastra online cu un vizualizator a controlerului programabil (de exemplu, utilizand View > Online sau PLC > Display Accessible Nodes) si de a copia obiectul pe care doresti sa-l download in feleastra online.

Alternativ, tu poti upload continutul current al blocurilor din load memory RAM al CPU in consola ta de programare prin intermediul functiei de incarcare.

METODE DOWNLOAD DEPENDENTE DE LOAD MEMORY

Divizarea load memory a CPU in sectiunile RAM si EEPROM determina metodele disponibile pentru downloading programul utilizator sau blocurile din programul utilizator. Urmatoarele metode sunt posibile pentru downloading data in CPU.

LOAD MEMORY

METODA DE INCARCARE

TIPUL DE COMUNICATIE INTRE PG SI PLC

RAM

Downloading si stergere blocuri individual

Conectare online PG-PLC

Downloading si stergere completa program utilizator

Conectare online PG-PLC

Reancarcare blocuri individuale

Conectare online PG-PLC

Integrata (numai S7-300) sau in module EPROM

Downloading complet program utilizator

Conectare online PG-PLC

Module Eprom

Downloading complet program utilizator

Incarcare externa a EPROM-urilor si inserarea cardului de memories au via conectare online cu PLC unde este inserat EPROM-ul

Tabel 3.4 Metode pentru descarcare date in CPU

DOWNLOADING IN RAM VIA CONECTATE ONLINE

In controlerul programabil datele sunt pierdute daca apare o cadere de tensiune si

RAM-ul nu este backed up. Datele din RAM vor fi pierdute in acest caz.

SALVARE IN CARDUL DE MEMORIE EPROM

Blocurile sau programul utilizator este salvat intr-o memorie card care este inserata

intr-un slot al CPU. Cardurile Memorii sunt suporturi de memorare portabile. Acestea sunt inscrise de catre consola programabila si apoi inserate in slotul corespunzator CPU. Datele stocate in acestea sunt retinute la o cadere a tensiunii sau reset CPU. Continutul EPROM este copiat in sectorul RAM a memoriei CPU de indata ce revine tensiunea de alimentare sau CPU a fost resetat daca RAM-ul nu este backed up.

SALVARE IN EPROM-ul INTEGRAT

Pentru CPU - 312, poti de asemenea salva continutul RAM-ului in EPROM-ul integrat. Data din EPROM-ul integrat este retinuta pe perioada caderii tensiunii de alimentare. Continutul EPROM-ului integrat este copiat in sectorul RAM al memoriei CPU de indata ce revine tensiunea sau CPU a fost resetata daca RAM-ul nu este backed up.

DOWNLOADING-ul UNUI PROGRAM IN S7 CPU

DOWNLOADING CU PROJECT MANAGEMENT

In fereastra proiectului, selecteaza programul utilizator sau blocurile care doresti sa le download

Download obiectele selectate in controlerul logic programabil prin selectarea meniului de comanda PLC > Download

Procedura alternativa (Drag and Drop)

Deschide o fereastra offline si o fereastra online al proiectului dvs.

Selecteaza obiectul care doresti sa-l download in fereastra offline si tragel pe acesta in fereastra online

DOWNLOADING FARA PROJECT MANAGEMENT

deschide fereastra "Accessible Nodes" utilizand comanda meniu PLC > Display Accessible Nodes sau clic pe butonul corespunzator din bara de scule (toolbar)

dublu click in fereastra "Accessible Nodes" din nodul solicitat ("MPI=.") pentru a afisa dosarul "Blocks".

deschide libraria sau proiectul din care doresti sa download programul utilizator sau blocuri in controlerul logic programabil. Utilizeaza comanda meniu File > Open pentru aceasta.

din fereastra care este deschisa pentru proiectul sau libraria, selecteaza obiectul pe care doresti sa-l download

download obiectele in controlerul logic programabil prin copierea acestora in dosarul "Blocks" din fereastra "Accessible Nodes" utilizand drag & drop.

REANCARCARE BLOCURI IN CONTROLERUL PROGRAMABIL

Poti suprascrie blocuri care exista deja in load memory (RAM) sau memoria de lucru din CPU in controlerul logic programabil S7 cu o noua versiune (reancarcarea acesteia). Versiunea existenta este atunci suprascrisa. Procedura pentru reancarcare blocuri S7 este aceeasi ca pentru downloading. Apare un prompter simplu, care intreaba daca doriti sa suprascrieti blocul existent.

Un bloc stocat in EPROM nu poate fi sters dar este declarat invalid de indata ce el este reancarcat. Amplasamentul bloc este memorat in RAM. Acestea creaza goluri in memoria de incarcare (load memory) sau in memoria de lucru. Daca aceste goluri eventually mean that nu pot fi download noi blocuri, trebuie sa compactezi memoria.

NOTA : Daca tensiunea de alimentarea cade si apoi revine si RAM-ul nu are o baterie pentru rezerva, sau ca urmare a unui reset de memorie CPU, vechile blocuri devin valide din nou.

SALVAREA BLOCURILOR DOWNLOADED IN EPROM - UL INTEGRAT

Pentru CPU - urile care au un EPROM integrat (cum ar fi CPU 312) poti salva blocurile din RAM in EPROM - ul integrat, prin urmare nu se vor pierde datele la caderea tensiunii de alimentare sau la resetul memoriei.

Utilizeaza comanda meniu View > Online pentru a afisa o fereastra continand vizualizarea online a unui proiect deschis sau deschide fereastra "Accessible Nodes" fcand click pe butonul "Accessible Nodes" de pe bara de scule (toolbar) sau selectand meniul de comanda PLC > Display Accessible Nodes"

selecteaza programul S7 sau M7 in fereastra online a proiectului sau nodul din fereastra "Accessible Nodes"

selecteaza dosarul "Blocks" din CPU pe care doresti sa-l salvezi utilizand una din urmatoarele metode :

in fereastra online a proiectului daca esti in lucru cu project management

in fereastra "Accessible Nodes" daca esti in lucru fara project management.

Selecteaza comanda meniu PLC > Save RAM to ROM

DOWNLOADING VIA CARDURILE DE MEMORIE EPROM

Cerinte :

Pentru accesarea cardurilor de memorie EPROM in consola de programare care este

cuplata cu un controller logic programabil S7, tu vei solicita driverele EPROM potrivite. Pentru accesarea cardurilor de memorie EPROM care sunt cuplate cu un sistem programabil de control M7, trebuie sa fie instalat the Flash File System (posibil numai ib PG 720, PG 740 si PG 760). Driverele EPROM si Flash File System sunt oferite ca optiuni cand instalezi pachetul standard STEP 7. Daca ai utilizat un PC, un external prommer va fi solicitat pentru a salva in cardurile memorie EPROM.

Poti de asemenea instala drivers la o alta data, mai tarziu. Pentru a face aceasta,

apeleaza boxa de dialog corespunzatoare via Start > Simatic > Step 7 > Memory Card

Parameter Assignment sau via Panoul de Control (dublu click pe icoana "Memory Card

Parameter Assignment")

Salvare in Memoria Card

Pentru a salva blocuri sau programe utilizator intr-o memorie card, procedeaza in felul

urmator :

Insereaza memoria card in slotul consolei programabile

Deschide fereastra "Memory Card" prin :

Clickeaza butonul pentru "Memory Card" din bara de scule - toolbar. Daca necesita, activeaza toolbar utilizand meniul comanda View > Toolbar

Alternativ, selecteaza meniul de comanda File > S7 Memory Card > open

Deschide sau afiseaza una din urmatoarele ferestre care afiseaza blocuri pe care doresti sa le salvezi : Urmatoarele ferestre sunt posibile :

Vizualizeaza fereastra proiect , "ONLINE"

Vizualizeaza fereastra proiect ,"offline"

Fereastra librarie

Fereastra "Accessible Nodes"

selecteaza dosarul "Blocks" sau blocuri individuale si copiaza-le in fereastra "S7 Memory Card"

Daca un bloc exista deja in cardul memorie, este afisat un mesaj de eroare. In acest caz, sterge continutul cardului de memorie si repeta pasii de la 2

CERINTE SI PENTRU NODURI IN DOWNLOADING

Cerinte pentru dosarele block

Pentru dosarele block, numai blocurile logice pot fi downloading. Alte obiecte din

dosarele block, cum ar fi sistemele de date (SDBs), etc. nu pot fi downloaded aici. SDB-urile sunt downloaded througn obiectul "Hardware".

DOWNLOADING CONFIGURATIA HARDWARE

Downloading configuratia hardware (i.e. downloading SDB-urile offline) prin intermediul functiei "Compile and Download Objects" va rula numai fara intrerupere pentru toate obiectele selectate daca nu este trigherat nici un mesaj de eroare sau mesaje trimise operatorului (prompts). Urmatoarea sectiune da informatia despre cum sa evitam astfel de mesaje sau prompts.

CERINTE PENTRU DOWNLOADING CONFIGURATIA HARDWARE

CPU - urile trebuie sa fie in modul STOP

Trebuie sa fie posibil a stabili conexiunile online intre CPU - uri. Daca in cazul selectarii CPU sau a unui dosar block password-ul proiectului CPUs solicita o conectare autorizata sau introducerea unui password (buton "Edit") inainte de functia "Compile and Download Objects" poate fi run.

Interfata systemului tinta acesta fiind utilizat pentru downloading nu trebuie sa fie reconfigurat in nici o extindere, domeniu, sfera existenta.

adresa interfetei nu trebuie sa fie schimbata

daca schimbi setarile retelelor, prin intermediul acestui procedeu nu va fi capabil de a accesa toate modulele.

In cazul H-CPUs, poti selecta CPU pentru a obtine download-ul (H-CPU 0 sau H-CPU 1) inaintea rularii functiei "Compile and Download Objects" (selecteaza obiectul CPU si apoi click pe butonul "Edit")

Urmatorii parametrii CPU nu trebuie sa fie schimbati :

marimea maxima pentru datele locale si resursele de comunicatii din CPU ("Memory" tab)

parola de protectie pentru F-CPU ("Protection" tab)

Pentru fiecare modul configurat, urmatoarele conditii trebuie sa fie satisfacuta :

numarul de ordine pentru modulul configurat trebuie sa fie identic cu numarul de ordine al modulelor care sunt inserate actual

versiunea microprogram (firmware) a modulului configurat nu trebuie sa fie superioara versiunii firmware a modulului care este actual inserat

numele statiei, numele modulului si destinatia instalatiei nu trebuie sa prezinte schimbari de la ultimul download. In orice caz tu poti asigna noua destinatie instalatiei

SFATURI PROCEDURA DOWNLOAD

Toate SDB-urile offline vor fi downloaded (aceasta , in completarea configuratiei hardware, de asemenea SDB-urilor de conectare si SDB-urile care ar fi create printre configuratiile globale data).

Downloadind este carried out numai daca nici o eroare nu a avut loc pe durata procesului de compilare anterior.

In decursul download, oricare error feedback messages este suprimat. De exemplu, daca intr-o memorie CPU are loc o gatuire, datele vor fi compactate automat fara a fi informat utilizatorul.

UPLOADING DIN CONTROLERUL PROGRAMABIL IN PG/PC

Aceasta functie va ajuta cand carrying urmatoarele actiuni :

Salvare informatie de pe un controller programabil (de exemplu , pentru intretinere)

Configurarea rapida si editarea unei statii, daca componentele hardware sunt disponibile inainte de a starta configuratia

SALVAREA INFORMATIEI DE PE CONTROLERUL PROGRAMABIL

Aceasta masura poate fi necesara daca, de exemplu, datele proiectului offline versiunea care ruleaza in CPU nu este, sau numai partial disponibila. In acest caz poti cel putin recupera datele proiectului care este disponibil online si de a le incarca (upload) in consola de programare.

CONFIGURARE RAPIDA

Introducerea configuratiei statiei este usoara daca tu upload configuratia data de pe controlerul programabil in consola de programare dupa ce ai configurat hardwar-ul si ai restartat (restartare la cald) statia. Aceasta te asigura cu configurarea statiei si tipurile de module. Apoi tot ce mai ai de facut este specificarea acestor module mai detaliat (numar ordine) si asignarea parametrilor acestora. Urmatoarele informatii sunt uploaded in consola de programare :

S7-300 : Configuratia pentru rack-ul central si rack-urile expandate

S&-400 : onfigurarea rack-ului central cu CPU si modulele semnal fara rack-urile expandate

Configuratia datelor pentru distribuirea I/O nu pot fi uploaded in consola de programare

Aceasta informatie este uploaded daca acolo nu exista informatii configurare in controlerul

programabil, de exemplu, daca o memorie resetata a fost carried out in system. Altfel, functia Upload iti da rezultate mai bune. Pentru sistemele S7-300, fara distribuire I/O, tot ce ai de facut este specificarea acestor module mai in detaliu (numar ordine) si asignarea parametrilor lor.

NOTA :Cand upload data (daca nu trebuie intotdeauna sa ai o configuratie offline), STEP 7 nu Poate determina toate numerele de ordine ale componentelor. Poti introduce numerele

de ordine "incomplete" cand ai configurat hardwar-ul utilizand comanda meniu Options > Specify Module. In acest caz poti asigna parametrii modulelor, acest STEP 7 nu trebuie sa recunoasca (aceasta este, aceste module do not apar in fereastra "Hardware Catalog"); in orice caz, STEP 7 nu va verifica daca ai retinut parametrii prescrisi.

RESTRICTII CAND UPLOADING DE PE UN CONTROLER PROGRAMABIL

Urmatoarele restrictii se aplica datelor Uploaded de pe controlerul programabil pe consola de programare :

  • Blocurile nu trebuie sa contina nume symbolic pentru parametrii, variabile si tabele
  • Blocurile nu trebuie sa contina nici un comentariu
  • Programul este complet incarcat (uploaded) cu toate datele system. Numai partea de date system relative aplicatiei "Configuring Hardware" poate fi editat in acest timp, ca de obicei
  • Datele relative la "Comunicatia prin date globale (GD)" si "configurare de mesaje prin mnemonici" nu pot fi editate.

UPLOADING A STATION

Utilizand comanda meniu PLC > Upload Station poti configuratia curenta si toate blocurile din

controlerul programabil (AP) la alegere in consola de programare. Pentru a face aceasta , STEP 7 creaza o noua statie in proiectul current in care configuratia va fi salvata. Poti schimba numele presetat al noii statii (de ex. "SIMATIC 300-Station(1)". Statia inserata va fi afisata atat in vizualizarea online cat si in vizualizarea offline.

Comanda meniu poate fi selectat cand un proiect este deschis. Selectand un proiect din fereastra proiecte sau vizualizare (online sau offline) nu are effect in comanda meniu. Poti utilize aceasta functie pentru a face configurarea mai usor.

  • Pentru controlerul programabil S7-300 configurarea pentru actuala configurare hardware este incarcata inclusive rack-urile expandate, dar fara distribuirea I/O(DP)
  • Pentru controlerul programabil S7-400, este incarcata configurarea rack fara rack-urile expandate si fara distribuirea I/O.

Cu sistemele S7-300 fara distribuirea I/O, tot ce aveti de facut este specificarea modulelor mai in detaliu (numar ordine) si asignarea parametrilor.

Restrictii cand caceti: UPLOADING STATIONS

Urmatoarele restrictii se aplica datelor incarcate in consola programabila :

  • Blocurile nu trebuie sa contina nume simbolice pentru parametrii, variabile si etichete
  • Blocurile nu trebuie sa contina nici un comentariu
  • Programul este incarcat in intregime cu toate datele system cum nu toate datele pot fi procesate in plus.
  • Datele pentru comunicatia globala (GD), configurare simboluri - mesaje de relatare si configurarea retelelor nu poate fi procesata in plus, mai departe
  • Force jobs nu poate fi incarcata in consola de programare si apoi loaded back in controlerul programabil.

Descarcare blocuri de pe un S7 CPU

Poti incarca (upload) blocuri S7 din CPU de pe hard disck-ul unei console de programare utilizand SIMATIC Manager. Descarcarea blocurilor de pe consola programabila este folositor in urmatoarele situatii :

  • Fabricarea de copii de rezerva in curentul program utilizator incarcat in CPU. Aceasta rezerva poate fi apoi descarcata din nou (downloaded), de exemplu urmarind serviciile sau un reset de memorie al CPU de catre personalul de intretinere.
  • Poti incarca programul utilizator din CPU in consola programabila si de a-l edita aici, de exemplu, pentru troubleshooting purposes. In acest caz nu trebuie sa ai acces la simboluri sau comentarii pentru documentatie program. Din acest motiv va recomandam ca aceasta procedura sa fie utilizata numai pentru motive de service.

Editarea blocurilor descarcate in PG/PC

Existenta capabilitatii de incarcare blocuri din CPU-ulunei console programabile are urmatoarele utilizari :

  • In perioada fazei de testare, poti corecta un block direct pe CPU si documentatia rezultatului
  • Poti incarca continutul current al blocurilor din RAM load memory al CPU in consola ta de programare via functia de incarcare.

NOTA : Time stampConflicts cand lucram Online si Offline

Urmatoarele proceduri de a conduce in conflictele time stamp si ar trebui de aceea evitat. Conflictele time stamp au loc cand deschizi un bloc online daca :

  • Executiile schimbarilor online nu erau salvate in programul utilizator S7 offline
  • Executiile schimbarilor offline nu erau descarcate in CPU.

Conflictele time stamp au loc cand deschizi un bloc offline daca :

  • Un block online cu un conflict time stamp este copiat in programul utilizator S7offline si blocul este apoi deschis offline.

DOUA CAZURI DISTINCTE

Cand incarcam blocuri din CPU in consola de programare, retineti aceasta, aceasta are doua situatii distincte :

  1. Programul utilizator in care blocurile care ii apartin sunt localizate in consola de programare
  2. Programul utilizator in care blocurile care ii apartin nu sunt localizate in consola de programare

Aceste mijloce a caror sectiuni program sunt listate dedesupt, nu pot fi descarcate in CPU, nu sunt disponibile. Aceste componente sunt :

    • Tabelul de simboluri cu numele simbolice ale adreselor si comentariilor
    • Comentariile retelelor pentru Ladder logic sau Programul Diagrama Functie Block
    • Linia de comentarii a unui program Lista Declaratii
    • Utilizare-definire tipuri de date

Stergerea si resetarea memoriei CPU-ului

Inainte de a descarca programul tau utilizator intr-un controller programabil S7, trebuie sa executi un reset de memorie in CPU pentru a te asigura ca nu raman blocuri "vechi" in CPU.

CERINTE PENTRU RESETARE MEMORIE

CPU trebuie sa fie in modul STOP pentru a executa un reset de memorie (din modulul selector setat in STOP sau in RUN-P si schimba modul in STOP utilizand meniul de comanda PLC > Diagnostics/Settings > Operating Mode)

EXECUTAREA UNUI RESET DE MEMORIE INTR-UN S7 CPU

Cand este executat un reset de memorie intr-un S7 CPU, se intampla urmatoarele :

CPU este resetat

Toate datele utilizator sunt sterse (blocurile si blocurile de date system (SDB) cu exceptia parametrilor MPI)

CPU intrerupe toate conexiunile existente

Daca sunt date prezente intr-un EPROM (memorie card sau EPROM integrat), CPU copiaza continutul EPROM-ului inapoi in aria RAM a memoriei

Continutul buffer-ului de diagnostic si parametrii MPI sunt retinuti

EXECUTAREA UNUI RESET DE MEMORIE INTR-UN M7 CPUs/FMs

Cand este executat un reset de memorie intr-un M7 CPU/FM, se intampla urmatoarele

  • Este refacuta starea originala
  • Sistemele data blocks (SDB) cu exceptia parametrilor MPI sunt sterse
  • Se rup toate conexiunile CPU/FM. Programele utilizator sunt retinute si va continua sa ruleze dupa ce tu treci CPU din STOP in RUN

Cu functia "memory reset" poti reface starea originala alui M7 CPU sau FM urmand erori serioase prin stergerea sistemului current de Blocuri data (SDB) din memoria de lucru si reancarcand SDBs in read-only memory. In unele cazuri, un restart la cald a sistemului de operare este de dorit. Pentru a face aceasta, curata M& utilizand modulul selector (comuta in pozitia MRES). O resetare utilizand modulul selector in SIMATIC M7 CPUs sau FMs este posibil numai daca sistemul de operare RMOS32 este utilizat in CPU/FM.

SPATII GOALE IN MEMORIADE LUCRU - USER MEMORY (RAM)

Dupa stergerea si reancarcarea blocurilor, pot apare goluri in user memory (load memory and work memory) si reduce aria de utilizare a memoriei. Cu functia de comprimare, blocurile existente sunt rearanjate fara goluri in memoria de lucru si este creata o memorie libera continua. Figura de mai jos afiseaza o diagrama de ocupare a memoriei de catre blocuri inainte si dupa comprimare.

Figura 3.13 Diagrama de ocupare a memoriei

Numai daca comprimi memoria in modul STOP, toate golurile sunt eliminate. In modul RUN-P (mod setat de selector) blocurile existente curent procesate nu pot fi mutate deoarece ele sunt deschise.Functia de compresare nu trebuie sa lucreze in modul RUN (mod setat de selector)(protejat la scriere).

COMPRESAREA CONTINUTULUI MEMORIEI UNUI S7 CPU

MODURI DE COMPRESARE A MEMORIEI

Sunt doua metode de compresare a memoriei de lucru, astfel :

Daca este insuficienta memorie disponibila cand esti downloading in controlerul programabil, o boxa de dialog apare informandu-va de eroare. Poti compresa memoria printr-un click pe butonul corespunzator din boxa de dialog.

Ca o masura preventiva, poti afisa memoria utilizata (meniul comanda : PLC > Diagnostics/Setting > Module Information, "Memory" tab) si starteaza functia de compresare daca este necesar.

PROCEDEU

  1. Selecteaza programul S7 in fereastra "Accessible Nodes" sau vizualizarea online a proiectului
  2. Selecteaza meniul comanda PLC > Diagnostics/Setting > Module Information.
  3. In boxa de dialog care apare apoi, selecteaza "Memory" tab. In aceasta tabbed page este un buton pentru compresarea memoriei daca CPU suporta aceasta functie.

Configurarea comunicatiei intre PLC si PC folosind interfata MPI

Figura 3.14 Configuratia Hard

Pentru orice proiect dezvoltat in Step7 stabilirea configuratiei hard este primul pas care trebuie facut. In Figura 3.14 este prezentata configuratia hard a standului pe care il dezvoltam in acest exemplu.

Se poate observa ca modulele de intrari/iesiri atasate CPU-ului sunt reprezentate exact in ordinea in care ele sunt montate fizic pe sina. Acest lucru reprezinta un aspect foarte important deoarece in functie de aceasta configuratie CPU-ul va sti sau nu sa comunice cu restul de module care ii sunt atasate.

Spre deosebire de modulele care sunt atasabile direct CPU-ului , pentru modulele conectate prin reteaua de Profibus nu este importanta ordinea in care acestea apar in aceasta schema , pentru aceste module fiind insa foarte importanta adresa de Profibus asociata fiecaruia.

Organizarea generala a programului

Modul de organizare a unui program Step7 are anumite particularitati fata de alte limbaje de programare. Un factor foarte important in aceasta organizare il au OB-urile (Blocuri de organizare). De fapt aceste plocuri sunt singurele care se executa in rularea programului dintr-un CPU , restul functiilor fiind doar apelate din interiorul acestor blocuri.

Singurul OB care va aparea obligatoriu in orice proiect dezvoltat in Step7 este OB1 , un bloc care se executa intr-o bucla infinita atata timp cat CPU-ul se afla in modul RUN. Toate celelalte OB-uri reprezinta cazuri speciale in evolutia programului.

Pentru o mai buna organizare a programului sunt folosite anumite functii , FC-uri si FB-uri , diferenta dintre aceste 2 tipuri de functii fiind aceea ca FB vor avea intotdeauna un bloc de date asociat pe cand FC-urile pot sa apeleze in mod indirect anumite blocuri de date dat nu vor avea un anumit bloc de date asociat.

Blocurile de date , DB-urile , sunt blocuri in care memoria CPU-ului poate fi impartita in anumite segmente distincte , cu adrese distincte , in functie de tipul de date care se doreste a fi memorat in acea locatie. si blocurile de date pot fi impartite in 2 mari categorii:

DB-uri generale in care sunt pastrate valori globale ale programului;

DB-uri instantiate. Aceste DB-uri corespund fiecare unei anumite instantieri a unei functii FB;

In contiunuare voi prezenta cateva tipuri de functii incluse standard in pachetul Step7:

BLOCURI DE COMUNICARE

SIMBOL

ADRESA

TIP DATA

COMENTARIU

DP_CTRL

FC 4

FC 4

DP-CTRL - Functie pentru SIMATIC NET CPs

DP_DIAG

FC 3

FC 3

DP-DIAG - Functie pentru SIMATIC NET CPs

DP_RECV

FC 2




FC 2

DP-RECV - Functie pentru SIMATIC NET CPs

DP_SEND

FC 1

FC 1

DP-SEND - Functie pentru SIMATIC NET CPs

Tabel 3.5

BLOCURI DE FUNCTII

SIMBOL

ADRESA

TIP DATA

COMENTARIU

AD_DT_TM

FC 1

FC 1

Adauga DT Time

CONCAT

FC 2

FC 2

Concatenare Sir

D_TOD_DT

FC 3

FC 3

Date si TOD pentru DT

DELETE

FC 4

FC 4

Stergere Sir

DI_STRNG

FC 5

FC 5

Dublu Intreg pentru Sir

DT_DATE

FC 6

FC 6

DT pentru DATE

DT_DAY

FC 7

FC 7

DT pentru DAY

DT_TOD

FC 8

FC 8

DT pentru TOD

EQ_DT

FC 9

FC 9

Egalitate DT

EQ_STRNG

FC 10

FC 10

Egalitate Sir

FIND

FC 11

FC 11

Gasire parte din Sir

GE_DT

FC 12

FC 12

DT ≥

GE_STRNG

FC 13

FC 13

Sir ≥

GT_DT

FC 14

FC 14

≥ DT

GT_STRNG

FC 15

FC 15

Mai Mare decat Sir

I_STRNG

FC 16

FC 16

Integer to String

INSERT

FC 17

FC 17

Insert Sir

LE_DT

FC 18

FC 18

≤ DT

LE_STRNG

FC 19

FC 19

≤ Sir

LEFT

FC 20

FC 20

Partea stanga a Sirului

LEN

FC 21

FC 21

Lungimea Sirului

LIMIT

FC 22

FC 22

Limit

LT_DT

FC 23

FC 23

< DT

LT_STRNG

FC 24

FC 24

< Sir

MAX

FC 25

FC 25

Maximum

MID

FC 26

FC 26

Partea de mijloc a Sirului

MIN

FC 27

FC 27

Minimum

NE_DT

FC 28

FC 28

≠ DT

NE_STRNG

FC 29

FC 29

≠ Sir

R_STRNG

FC 30

FC 30

Real To String

REPLACE

FC 31

FC 31

Replace Part of String

RIGHT

FC 32

FC 32

Right Part of String

S5TI_TIM

FC 33

FC 33

S5 Time to IEC Time

SB_DT_DT

FC 34

FC 34

Subtract DT - DT

SB_DT_TM

FC 35

FC 35

Subtract DT Time

SEL

FC 36

FC 36

Select

STRNG_DI

FC 37

FC 37

String to Double Integer

STRNG_I

FC 38

FC 38

String to Integer

STRNG_R

FC 39

FC 39

String to Real

TIM_S5TI

FC 40

FC 40

IEC Time to S5 Time

Tabel 3.6

BLOCURI AMESTECATE

SIMBOL

ADRESA

TIP DATA

COMENTARIU

BT_LT

FC 61

FC 61

Convert base time to local time

LOC_TIME

FC 60

FC 60

Calculate local time

LT_BT

FC 62

FC 62

Convert local time to base time

S_LTINT

FC 63

FC 63

Set Time interrupt in local time

SET_SW

FB 60

FB 60

Set summer/winter time (without status)

SET_SW_S

FB 61

FB 61

Set summer/winter time with status

TIMESTMP

FB 62

FB 62

Transmit time-stamped messages of an IM153-2

WS_RULES

UDT 60

UDT 60

Rules for summer/winter time switchover

Tabel 3.7

BLOCURI DE ORGANIZARE

SIMBOL

ADRESA

TIP DATA

COMENTARIU

BACKGROUND

OB 90

OB 90

Background Cycle

BREAKUP ERROR

OB 88

OB 88

Abortion of Processing

COLD RESTART

OB 102

OB 102

Cold Restart

COM_RED_ERR

OB 73

OB 73

Communication Redundancy Error OB

COMM_FLT

OB 87

OB 87

Communication Fault

COMPLETE RESTART

OB 100

OB 100

Complete Restart

CPU_FLT

OB 84

OB 84

CPU Fault

CYC_INT0

OB 30

OB 30

Cyclic Interrupt 0

CYC_INT1

OB 31

OB 31

Cyclic Interrupt 1

CYC_INT2

OB 32

OB 32

Cyclic Interrupt 2

CYC_INT3

OB 33

OB 33

Cyclic Interrupt 3

CYC_INT4

OB 34

OB 34

Cyclic Interrupt 4

CYC_INT5

OB 35

OB 35

Cyclic Interrupt 5

CYC_INT6

OB 36

OB 36

Cyclic Interrupt 6

CYC_INT7

OB 37

OB 37

Cyclic Interrupt 7

CYC_INT8

OB 38

OB 38

Cyclic Interrupt 8

CYCL_EXC

OB 1

OB 1

Cycle Execution

CYCL_FLT

OB 80

OB 80

Cycle Time Fault

DEL_INT0

OB 20

OB 20

Time Delay Interrupt 0

DEL_INT1

OB 21

OB 21

Time Delay Interrupt 1

DEL_INT2

OB 22

OB 22

Time Delay Interrupt 2

DEL_INT3

OB 23

OB 23

Time Delay Interrupt 3

DP: MANUFACTURE ALARM

OB 57

OB 57

DP: Manufacture Alarm

DP: STATUS ALARM

OB 55

OB 55

DP: Status Alarm

DP: UPDATE ALARM

OB 56

OB 56

DP: Update Alarm

HW_INT0

OB 40

OB 40

Hardware Interrupt 0

HW_INT1

OB 41

OB 41

Hardware Interrupt 1

HW_INT2

OB 42

OB 42

Hardware Interrupt 2

HW_INT3

OB 43

OB 43

Hardware Interrupt 3

HW_INT4

OB 44

OB 44

Hardware Interrupt 4

HW_INT5

OB 45

OB 45

Hardware Interrupt 5

HW_INT6

OB 46

OB 46

Hardware Interrupt 6

HW_INT7

OB 47

OB 47

Hardware Interrupt 7

I/O_FLT1

OB 82

OB 82

I/O Point Fault 1

I/O_FLT2

OB 83

OB 83

I/O Point Fault 2

MOD_ERR

OB 122

OB 122



Module Access Error

MULTI_INT

OB 60

OB 60

Multicomputing Interrupt

OBNL_FLT

OB 85

OB 85

OB Not Loaded Fault

PROG_ERR

OB 121

OB 121

Programming Error

PS_FLT

OB 81

OB 81

Power Supply Fault

RACK_FLT

OB 86

OB 86

Loss of Rack Fault

RED_FLT

OB 72

OB 72

Redundancy Fault

RED_I/O_FLT1

OB 70

OB 70

Redundancy I/O Fault 1

RESTART

OB 101

OB 101

Restart

SYNC_1

OB 61

OB 61

DP Synchronous Interrupt 1

SYNC_2

OB 62

OB 62

DP Synchronous Interrupt 2

SYNC_3

OB 63

OB 63

DP Synchronous Interrupt 3

SYNC_4

OB 64

OB 64

DP Synchronous Interrupt 4

TOD_INT0

OB 10

OB 10

Time of Day Interrupt 0

TOD_INT1

OB 11

OB 11

Time of Day Interrupt 1

TOD_INT2

OB 12

OB 12

Time of Day Interrupt 2

TOD_INT3

OB 13

OB 13

Time of Day Interrupt 3

TOD_INT4

OB 14

OB 14

Time of Day Interrupt 4

TOD_INT5

OB 15

OB 15

Time of Day Interrupt 5

TOD_INT6

OB 16

OB 16

Time of Day Interrupt 6

TOD_INT7

OB 17

OB 17

Time of Day Interrupt 7

Tabel 3.8

BLOCURI CONTROL PID

SIMBOL

ADRESA

TIP DATA

COMENTARIU

CONT_C

FB 41

FB 41

Continuous Control

CONT_S

FB 42

FB 42

Step Control

PULSEGEN

FB 43

FB 43

Pulse Generation

TCONT_CP

FB 58

FB 58

temperature PID controller with pulse generator and self-tuning

TCONT_S

FB 59

FB 59

temperature PID step controller

Tabel 3.9

Utilizarea functiei FB41

Asa cum sa observat si in tabelul Tabel 3.9 , Step7-ele contine printre functiile sale standard si cateva functii de reglaj PID. Una dintre aceste functii este si FB41 , functie pe care am folosit-o pentru reglajul presiunii pentru standul Festo.

Modul de instantiere a aceste functii este prezentat in figura 3.15

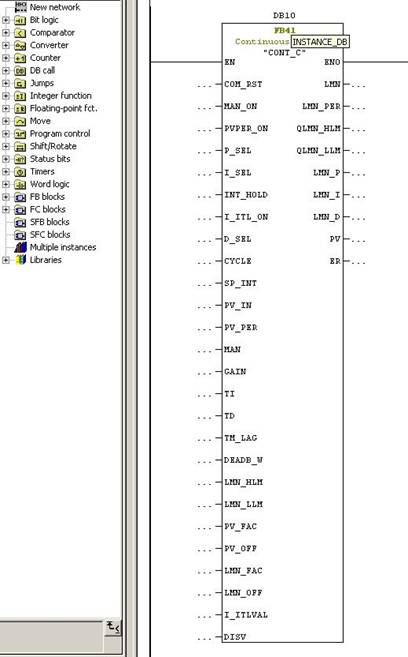

Figura 3.15 Instantierea functiei FB41

Acest controler PID poate fi folosit ca si un controler fix , care sa controleze direct un anumit proces sau poate fi inclus intr-o reglare in cascada. Functionalitatea acestui controler este corecta numai daca functia FB41 este apelata in mod ciclic la intervale bine definite de timp (ex. de la OB30 pana la OB38).

Descrierea functionalitatii functiei:

Setpoint-ul functiei PID va fi introdus in format real pe intrarea "SP_INT".

Variabila de proces poate fi introdusa direct de la periferia I/O intr-un format real. Functia interna a controlerului va transforma valoarea de proces a intrari intr-un interval real in domeniul -100 +100.

Valoare de intrare a procesului in urma normalizarii este calculata cu formula:

Output of PV_NORM = (output of CPR_IN) * PV_FAC + PV_OFF

unde PV_FAC este in mod normal 1 iar PV_OFF este in mod normal 0.

PID Algoritm:

Intrarile de timp de integrare si cea de timp de derivare sunt introduse in paralel in procesul de calcul al regulatorului. Din aceasta cauza prin activarea sau dezactivarea intrarii de I sau D se poate ajunge la o forma finala a regulatorului de P , PI , PD sau PID.

Introducerea manuala a valorii:

Functia aceasta ofera posibilitatea de a manipula in mod manual sau automat valoarea de comanda a regulatorului.Daca modul de lucru al regulatorului este acela manual atunci el va seta valoarea de integrare (INT) ca fiind

INT = LMN - LMN_P - DISV;

iar pe cea diferentiala(DIF) ca fiind 0.

Limitarea valorii manipulate:

Valoarea manipulata a iesirii poate fi limitata prin functie intre doua limite folosind functia LMNLIMT, iar valoarea normalizata a acesteia se va calcula conform formulei:

LMN = (output of LMNLIMIT) * LMN_FAC + LMN_OFF

unde LMN_FAC este implicit 1 si LMN_OFF este implicit 0.

Diagrama bloc a aceste functii este prezentata in figura 3.16

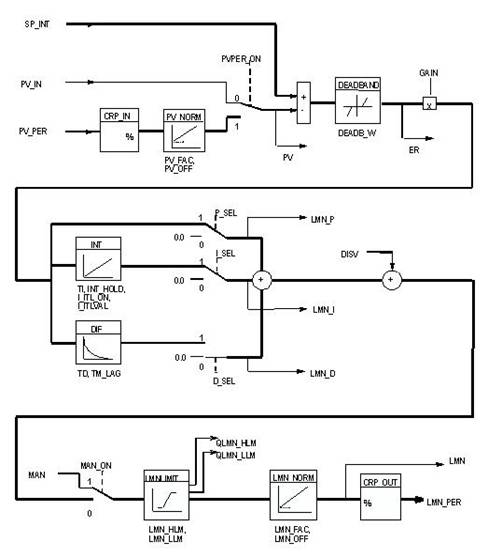

Figura 3.16 Diagrama Bloc a functiei PID

Parametrii de intrare:

Denumirea Intrarii

Tipul

Domeniul

Valoare implicita

COM_RST

BOOL

FALSE

MAN_ON

BOOL

TRUE

PVPER_ON

BOOL

FALSE

P_SEL

BOOL

TRUE

I_SEL

BOOL

TRUE

INT_HOLD

BOOL

FALSE

I_ITL_ON

BOOL

FALSE

D_SEL

BOOL

FALSE

CYCLE

TIME

>= 1 ms

T#1s

SP_INT

REAL

-100.0 to +100.0

PV_IN

REAL

-100.0 to +100.0

PV_PER

WORD

W#16#0000

MAN

REAL

-100.0 to +100.0

GAIN

REAL

TI

TIME

>= CYCLE

T#20s

TD

TIME

>= CYCLE

T#10s

TM_LAG

TIME

>= CYCLE/2

T#2s

DEADB_W

REAL

>= 0.0    (%)

LMN_HLM

REAL

LMN_LLM 100.0 (%)

LMN_LLM

REAL

-100.0 LMN_HLM (%)

PV_FAC

REAL

PV_OFF

REAL

LMN_FAC

REAL

LMN_OFF

REAL

I_ITLVAL

REAL

-100.0 to +100.0

DISV

REAL

-100.0 to +100.0

Tabel 3.10 Intrarile functiei FB 41

Parametrii de iesire:

Denumirea iesiri

Tipul

Valoarea inplicita

LMN

REAL

LMN_PER

WORD

W#16#0000

QLMN_HLM

BOOL

FALSE

QLMN_LLM

BOOL

FALSE

LMN_P

REAL

LMN_I

REAL

LMN_D

REAL

PV

REAL

ER

REAL

Tabel 3.11 Iesirile functiei FB 41

Cofigurarea comunicatiei pe ProfiBus intre PLC si Pepperl+Fuchs

Figura 3.16 Configuratia comunicatiei

Pentru a se putea realiza comunicatia cu aceste periferii de intrari iesiri analogice este nevoie ca acestea sa fie corect parametrizate in configuratia hard a PLC-ului. Parametrizarea oricarei componente intr-o retea de Profibus se face in functie de anumiti parametrii ai respectivului modul , parametrii care sunt pusi la dispozitia utilizatorilor sub forma unor librarii format GSD. Aceste librarii contin informatii referitoare la tipul de date transmis , la intervalele de timp la care se face emisia/receptia precum si informatii referitoare la bitii de control care sunt transmisi o data cu informatia.

In general pe o retea de Profibus pot fi legate un numar destul de mare de componente periferice , acestea putand fi inseriate. Fiecare componenta a unei retele de Profibus trebuie sa fie identificata printr-o adresa unica. In general se obisnuieste ca PLC-ul central intr-o astfel de retea sa aiba adresa 2 , adresa 0 sa remana rezervata pentru o eventuala conexiune in retea cu o consola de programare iar restul adreselor sa fie distribuite feicarei componente.

Uneori printr-o retea de Profibus se poate realiza si o conexiune intre 2 PLC-uri , iar conexiunea poate sa fie de tipul Master Slave sau de tip direct.

Conectarea modulelor Pepperl+Fuchs

Figura 3.17 Module Pepperl+Fuchs

Prin intermediul acestor module utilizatorul are la dispozitie un mod flexibil de a-si constru o interfata de intrari/iesiri pe care mai apoi sa o utilizeze in procesele industriale.

Modul de ansamblare a acestora:

Toate aceste module trebuiesc montate pe o sina speciala care indeplineste un rol dublu: permite alimentarea tuturor modulelor si de asemenea contine si o interfata de comunicatie intre aceste module.

Un astfel de ansamblu trebuie sa contina obligatoriu un modul sursa , prin intermediul caruia sa se faca alimentarea celorlalte module componente , si un modul central (procesor de comunicatie) care sa permita integrarea acestor module intr-o retea care sa foloseasca un protocol unificat de comunicatie.

Procesorul de comunicatie utilizat in acest caz are implementate 3 protocoale de comunicatie : Profibus , 485 si RS232 dintre care eu am folosit interfata de Profibus.

Capitolul 4: Concluzii si directii de dezvoltare ale automatelor programabile

Explozia de automate programabile din ultimii 20 de ani a dus inevitabil la o dezvoltare accelerata a tuturor industriilor. Automatele programabile pot fi utilizate fara nici o problema in toate domeniile industriei de la industria alimentara si cea chimica pana la industria producatoare de masini.

Tehnologia IT&C

De la banalele termostate din cladirile inteligente pana la sistemele digitale de conducere din fabricile automatizate, informatia circula pe baza aceleiasi tehnologii din lumea IT&C. Viitorul TCP/IP in automatizari depinde de implementarea sa pe scara larga, tinand cont de cerintele diverse ale industriei. Traductoarele de nivel inalt, echipate cu porturi seriale sunt integrate deja in retele Ethernet-TCP/IP, dar o retea optimizata de conectare a traductoarelor ramane inca un deziderat de viitor.Abordarile hibride ce integreaza in retelele Ethernet-TCP/IP retele locale sunt probabil cele care vor cunoaste in viitorul apropiat o dezvoltare ampla.

Necesitatea de miscare cat mai rapida

Produs care se misca mai repede, inventar mai mic, comenzi mai mici. Acestea sunt ideile de care trebuie sa se tina seama in secolul XXI. Nu mai este permisa pauza pentru inventar, depozitele sunt transformate in centre de distributie a produselor in cadrul lantului de aprovizionare. In ciuda disponibilitatii tehnologiilor de ultima ora, scopul organizarii depozitului si a spatiilor de incarcare/descarcare a unei companii ramane acela de a echilibra cerintele de baza ale fluxului de materiale si produsele cu tendintele evolutive ale economiei catre comertul electronic. Inainte de aparitia acestuia, fabricile aveau nevoie de spatii de stocare vaste si de zone mai mici pentru asamblare si livrare. In schimb, astazi este nevoie de spatii mai mici de stocare, de zone mai mari pentru asamblare, de mai multe puncte de descarcare/incarcare si de spatii de rezerva mai mici.

Ca rezultat, eforturile de proiectare a unei unitati de productie trebuie indreptate catre echilibrarea resurselor alocate pentru spatiu si timp de lucru. In acest sens, este importanta folosirea unor programe specializate de management al sistemelor de depozitare WMS (ware-house management system software).

In timp ce procesele industriale devin din ce in ce mai ample si mai complexe, implementarea lor cat mai simpla a devenit o prioritate. Necesitatea crescanda de a automatiza aceste procese a indreptat piata spre o alta directie: dorinta ca prin simplitate sa se obtina si maximum de informatie, inclusiv privind diagnoza. Toate aceste cerinte duc la o competitie acerba intre producatori, toti constransi de un factor dominant: costul.

Senzorii magnetici furnizeaza solutii unice pentru multe probleme tehnice si aplicatii incluzand detectia de curent, detectia de proximitate, viteza de deplasare lineara sau unghiulara, echipamente de orientare, detectie de perturbatii in campul magnetic terestru, masuratori de deplasare si de pozitionare. Intelegerea conceptelor fizice ce stau la baza tehnologiei si aplicatiile senzorului magnetic il conduc pe proiectantul de echipamente la alegerea justa a senzorului potrivit.

Simatic PC

In mediul dur al aplicatiilor industriale, un PC Simatic nu-si poate alege functiile. Trebuie sa faca fata fiecarei sarcini care ii este data - adeseori in situatii in care este disponibil foarte putin spatiu. Cerintele sunt intr-o gama foarte larga: inregistrare, procesare si arhivare a datelor, ca si vizualizarea fluxurilor de productie cu afisarea datelor proceselor tehnologice complexe. Gama inovativa Simatic PC este echipata ideal pentru a raspunde oricarei cerinte.

Bibliografie

[1]Biblioteca UTCN;

[2] Cataloagele Siemens de la sediul firmei Frosys;

[3] L. Miclea, Honoriu M.I. Valean, M. Damian, Enyedi Sz., F. Farcas. - Notiuni de Sisteme de Operare si Retele de Calculatoare. ,Ed. Dacia, 2002;

[4] T. Letia, Honoriu M. I. Valean. - Calculatoare de Proces si Automate Programabile, 1992;

[5] FESTILA CLEMENT - Sisteme numerice dedicate cu fiabilitate ridicata pentru procese industriale;

[6] Internet.;

Anexa

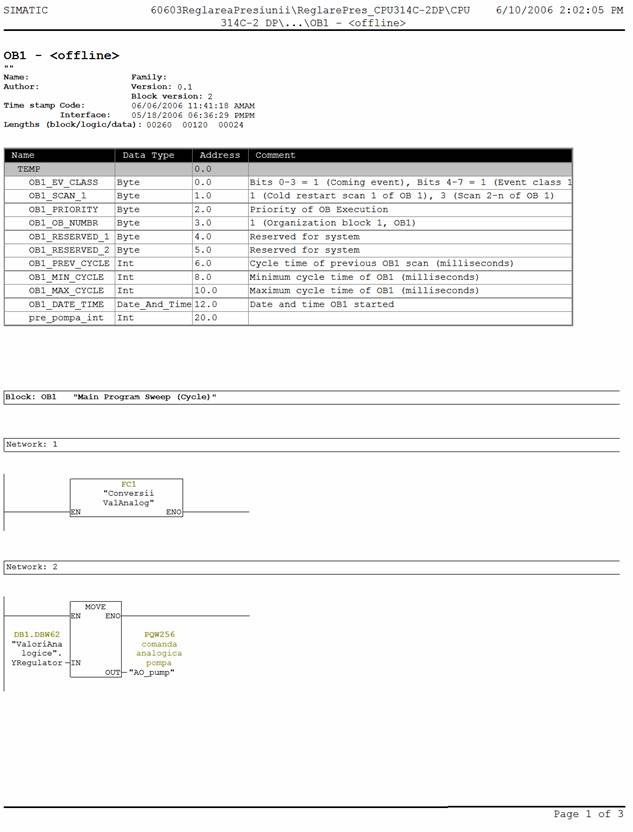

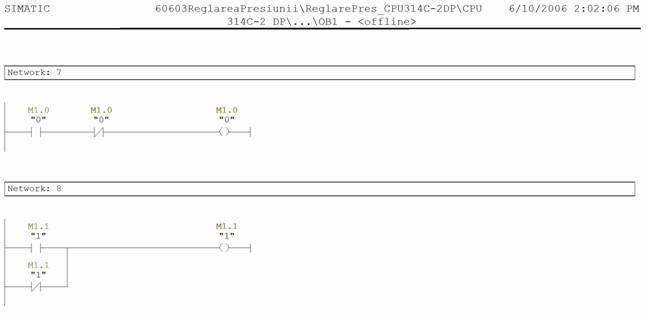

OB1

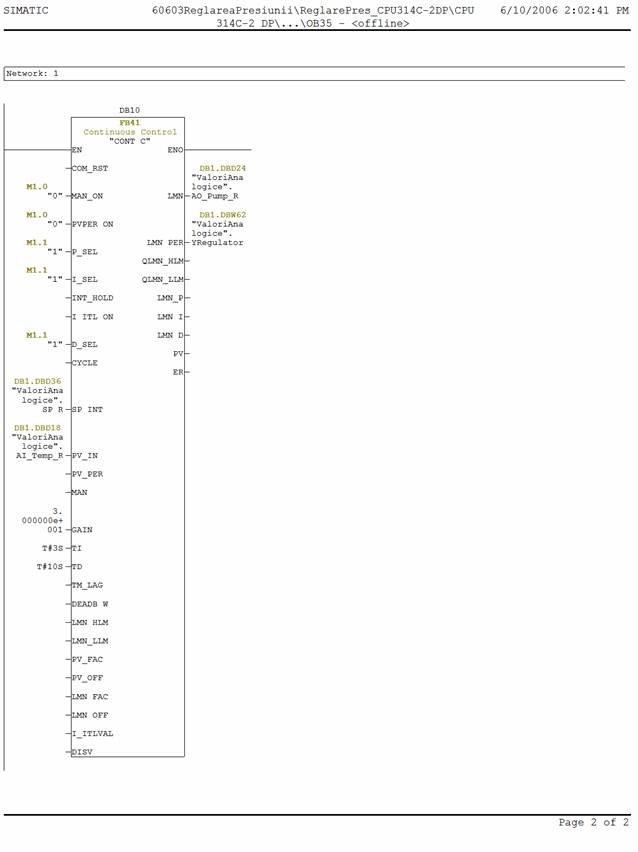

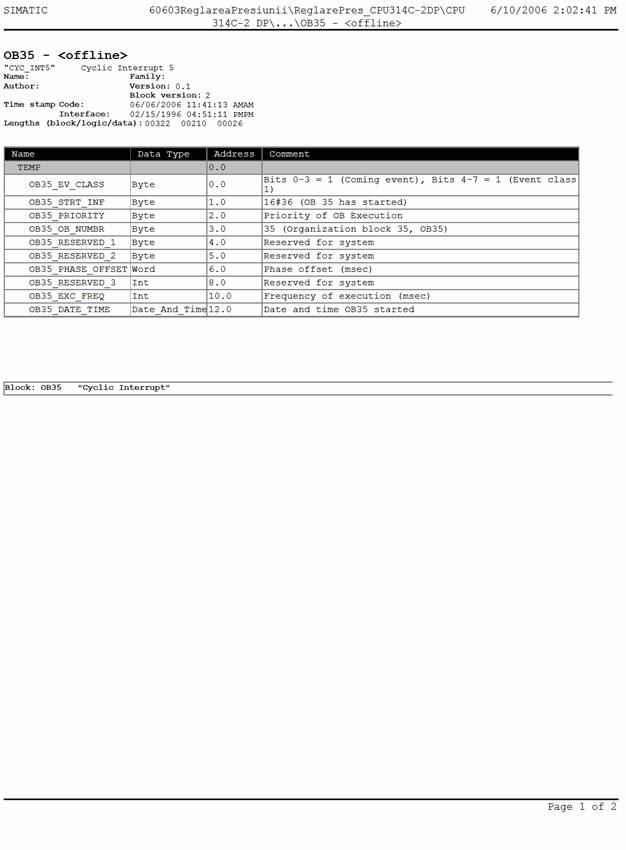

OB35

Simboluri folosite




loading...




Politica de confidentialitate


Copyright © 2020 - Toate drepturile rezervate
