PROIECT Masurarea masei




Grup Scolar    “Aurel Vlaicu “

PROIECT




Masurarea masei

711


1.DEFINITIE

Masa este o marime fizica fundamentala, scalara, care masoara proprietatea materiei de a fi inerta si de a provoca un camp gravitational.

2.UNITATEA DE MASURA

Unitatea de masura in S.I. este kg(care este o unitate de masura fundamentala).

Multipli si submultipli ai kilogramului:

Denumirea

Valoarea

Simbolul

Tona

1 000 kg

t

quintal

100 kg

q

decakilogramul

10 kg

dakg

kilogramul

1kg= 1 000 g

kg

hectogram

0,1kg=100g

hg

decagram

0,01kg=10g

dag

gram

0,001kg=1g

g

decigram

0,0001kg=0,1g

dg

centigram

0,00001kg=g

cg

miligram

0,000001kg=g

mg

3.MIJLOACE PENTRU MASURAEA MASELOR

3.1.Masuri de masa

Dupa destinatie masurile de masa se clasifica in:

-mase etalon

-mase de lucru

Dupa forma si valoarea masei pot fi:

-masive -cilindrice

-tronconice

-hexagonale

-sub forma de placheta

-sub forma de segment

3.2.Aparate

Clasificarea mijloacelor de cantarit:

Dupa numarul de parghii utilizate:

-instrumente cu parghie, numite balante, care pot fi cu brate egale sau inegale

-instrumente cu mai multe parghii, numite bascule, la care bratele sunt in general inegale

Dupa modul de efrctuare a cantariri:

-manuale, la care toate operatiunile sunt realizate de un operator

-semiautomate, la care o serie de operatii se executa automat

-automate, la care toate operatiile se executa automat

Dupa modul de instalare:

-fixe

-transportabile

Dupa principiul de functionare:

-mecanice

-electromecanice

A.Mijloace de cantarire mecanice

Balante etalon

utilizate pentru transmiterea unitatii de masa si

pentru verificarea maselor

-pentru a evita influenta oricarui factor de mediu,

balantele etalon sunt tinute in incinte inchise si

sunt actionate de la distanta prin intermediul

unei maini mecanice

2.Balante analitice Fig. 1 Balanta etalon

Elemente componente:

1-parghie

2-coloana de sustinere a parghiei

3-ac indicator

4-scara gradata

5-scara micrometrica

6-dispozitiv de izolare

7-amortizoare

8-talere

9-piulite de reglare a pozitiei de echilibru

10-greutati aditionale

11-tambur de actionare a greutatilor

12-paftale

13-sistem cutit-penita

14-carcasa    Fig. 2 Balanta analitica

15-picioare cu inaltime reglabila




-utilizate in laboratoare, in activitatea didactica si de cercetare

-domeniul de masurare este cuprins intre 2 si 200 g

-cantarirea se face prin echilibrarea masei de cantarit cu masuri echivalente

-oscilatiile balantei sunt echilibrate de amortizoare

-balanta analitica este inchisa intr-o caracasa iar greutatile aditionale sunt actionate mecanic

3.Balante tehnice

Elemente componente:

1-suport

2-parghie

3-coloana

4-talere

5-paftale

6-vergele de legatura

7-buton pentru actionarea dispozitivului de izolare    Fig.3 Balanta tehnica

-utilizate la cantariri curente, de precizie redusa

-se verifica la functionarea in gol si la incaracarea cu 10% si 100% din sarcian maxima

-balantele tehnice sunt incomode la utilizari frecvente deoarece talerele sunt plasate sub

parghie, ceea ce la face uneori de neutilizat.

4.Balante compuse

Elemente componente:

1-talere

2-parghie de cantarire cu barte egale

3-cutite duble de sarcini

4-cutite de legatura

5-parghie ajutatoare

-au talerele asezate deasupra parghiilor si trei puncte de     Fig. 4 Balanta compusa
incaracare, in consecinta sprijinulse face pe trei cutite

-aceste balante sunt cele mai des utilizate in activitati curente    de cantarire

-cele mai cunoscute sunt balantele tip A, numite si balante Beranger, dupa numele inventatorului

5.Bascule zecimale

Elemente componente:

1-postament

2-platforma

3-parghia de sarcina

4-parghia principala

5-platanul pentru greutati

6-dispozitivul de echilibrare

-sunt instrumente de cantarit cu mai multe parghii inegale Fig. 5 Balanta zecimala

-sunt folosite la cantrirea maselor de ordinul sutelor de kg

-la bascule zecimale se verifica sensibilitatea, justetea la sarcina maxima si comportarea

la suprasarcina

6.Bascule romane

servesc la cantarirea unor mase mai mari de 500 kg

-basculele romane nu utilizeaza greutati de lucru,constructia bazandu-se pe utilizarea parghiilor

cu barte inegale

-echilibraea sarcinilor de cantarit se face prin deplasarea unor greutati constante numite

cursoare de-a lungul unor brate cu diviziuni

7.Bascule romane obisnuite

Elemente componente

1-postament

2-platforma

3-parghie mare gradata

4-parghie mica gradata

5-dispozitiv de echilibrare

-au aceleasi principii de functionare ca toate basculele
romae diferind de acestea atat prin sarcina maxima
Fig. 6 Bascula romana obisnuita (pana la 2000 kg), cat si din punct de vedere constructiv

-ele se pot fabrica in diferite variante in functie de destinatie

-alte variante sunt balanta cu palnie, varianta forestiera, varianta cu format masa, pentru

obiecte voluminoase si varianta suspendata

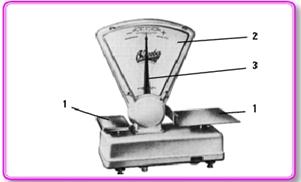

8.Balante semiautomate cu cadran

Elemente componente:

1-talere

2-cadran

3-ac indicator

-cantarirea se face automat

-sistemul de parghii este asemanator cu cel de la celelalte Fig. 7 Balanta semiautomata
cu cadran
balante, cu deosebireaca are o rezistenta mai mare

-dispozitivul de inclinare are rolul de a transforma miscarea verticala a platanului in miscare

de rotatie a acelui indicator.

B.Mijloace de cantarire electromecanice

-sunt mijloace de masurare a masei

-se caracterizeaza prin dimensiuni mici, constructii robuste, si manipulare usoara

- prezinta avantajul ca afiseaza si inregistreaza rezultatele precum si ca prelucreaza aceste

rezultatein unele situatii.

Cantarele electromagnetice se impart in doua grupe:

-cantare derivate din cele mecanice, la care deplasarea parghiei de echilibrare produce

o modificare de curent electric

-cantare cu traductoare elastice
continand captori la care deplasarea parghiei este

convertita in semnal electric

-magnetoelastic

-piezorezistiv

-capacitiv

-inductiv

-piezoelectric

-acustic

In ultimul timp tehnica masurarii masei sa

imbunatatit datorita dezvoltarii tehnicilor de

masurare cu marci tensometrice.Marcile

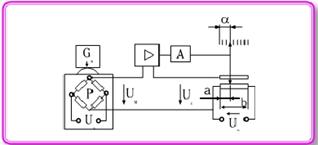

tensometrice sunt utilizate la constructia balantelor Fig.8 Principiul de functionare

electronice. a unui cantar electromecanic

Aparatele de cantarit    electronice masoara indirect masa corpurilor, prin determinrea

greutati lor.

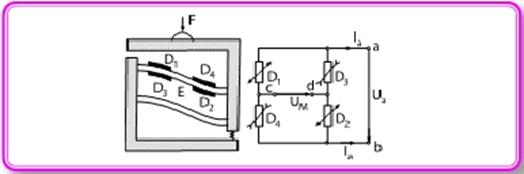

Fig. 9 Schema de principiu a unui captor cu marci tensometrice pentru masurarea masei

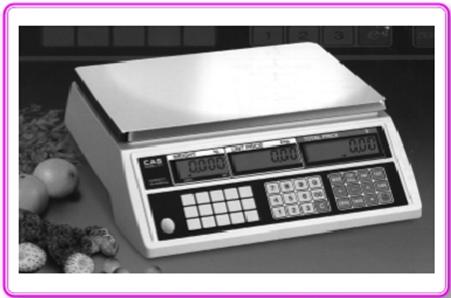

Fig. 10 Balanta electronica
