Marimile caracteristice curgerii gazelor

Scopul lucrarii

Scopul lucrarii este de a determina experimental marimile caracteristice curgerii gazelor prin deafragama si prin calcularea debitului de aer refulat de ventilator.

Descrierea instalatiei:

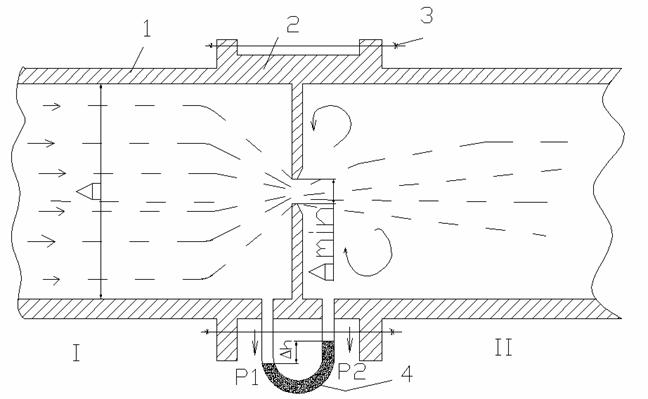

Principiul care sta la baza metodei de masurare se bazeaza pe fenomenul de laminare a unui fluid la curgerea printr-un opturator de sectiune ca care se numeste diafragma (2). Jetul de fluid se contracta in spatele diafrgmei formand vartejuri care conduc la scaderea presiunii statice si cresterea presiunii dinamice. In figura de mai sus sa notat cu I sectiunea din amontele diafragemei si cu II sectiunea in care vana de fluid este minima, A_min-aria jetului de fluid.

1-conducta de diametru D=150mm

2- diafragma

3-sectiunii micsorate cu d=90mm

4- manometru diferential care evidentiaza si masoara diferenta de presiune din cele doua sectiuni

Efectuarea calculelor

Debitul poate fi de doua feluri:

debit masic m'=ρdw [kg/s]

debit volumic v'=Aw[m³/s]

DETERMINAREA DEBITULUI

CU AJUTORUL DIAFRAGMEI
