Problema 8.8. [v1] Determinati amplificarea de tensiune, rezistentele de intrare si iesire pentru amplificatorul cu reactie din Fig P8.8a.

Tranzistoarele Q1, Q2, Q3, au aceiasi parametri: VBE=0.6V, bF = bo=200, ro ¥. Tranzistorul Q4 are IDSS=2mA, VT=-2V, rds ¥. Elementele schemei au valorile: R1=1k, R2=10k, R3=3.6k, R4=2k, Rg=1k, RL=2k, VCC = +15V.

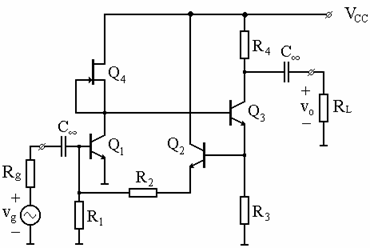

Fig. P8.8 a [v2]

Rezolvare

1. Analiza de curent continuu[v3]

Schema de curent continuu a amplificatorului este prezentata in Fig. P 8.8b. Se scriu relatiile:

Fig. P8.8 b

[v4]

Pentru tranzistorul Q1 considerand curentul de baza al tranzistorului Q3 neglijabil (IB3<<IC1) rezulta:

Daca curentul de baza al tranzistorului Q1 este neglijabil (IB1<<IC2) rezulta:

Pentru tranzistorul Q3 considerand curentul de baza al tranzistorului Q2 neglijabil (IB2<<IC3) rezulta:

Se pot verifica ipotezele folosite pana in acest punct al rezolvarii:

Pentru determinarea tensiunilor VCE se folosesc ecuaiile (Fig. P8.8b):

Toate tranzistoarele bipolare functioneaza in RAN.

Pentru verificarea regimului de functionare al tranzistorului TEC-J se scriu ecuatiile:

Tranzistorul functioneaza in Saturatie.

Parametrii de interes ai tranzistoarelor in regim dinamic sunt:

Q1: gm1=80mA/V, rp1=2,5k; Q2: gm2=24mA/V, rp2=8.3k; Q3: gm3=80mA/V, rp3=2,5k.




Analiza in curent alternativ (regim dinamic)

Schema de regim dinamic a circuitului din Fig. P8.8a este prezentata in Fig. P8.8c.

Din analiza circuitului rezulta: Amplificatorul este cu reactie negativa paralel-serie. Bucla de reactie este formata din Q2, R2, R3 (subcircuitul marcat din Fig. P8.8c). Generatorul de semnal este o sursa de tensiune vg.

Pentru a asigura aplicarea teoremei reactiei negative se vor face urmatoarele transformari fata de schema initiala:

-Generatorul de semnal se va echivala cu teorema Norton (Fig. P8.8c) pentru a

asigura compatibilitatea intre generator si amplificator.

Fig. P8.8c

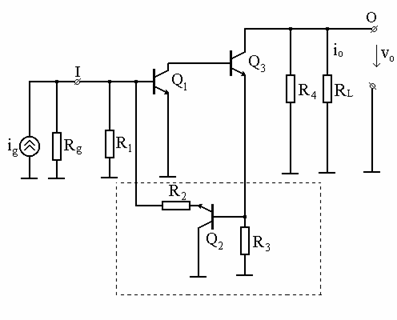

Reteaua de reactie este detaliata in Fig. P8.8d.

Fig. P8.8d

Din Fig. P8.8d se obtin urmatorii parametri:

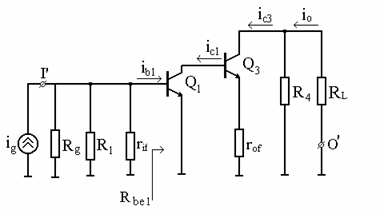

Schema amplificatorului in bucla deschisa (circuitul a) este prezentata in Fig. P8.5e.

Fig. P8.5e

Pe schema amplificatorului din Fig. 8.5e se determina:
