CIRCUITE ELECTRICE SIMPLE DE CURENT CONTINUU


CIRCUITE ELECTRICE SIMPLE DE CURENT CONTINUU




CIRCUITE ELECTRICE SIMPLE DE CURENT CONTINUU

1.      Scopul lucrarii este de a verifica experimental si prin calcul teoremele lui Kirchhoff, precum si calculul rezistentei echivalente a unui circuit fata de bornele sursei.

  1. Consideratii teoretice:

Prima teorema a lui Kirchhoff se refera la curentii ik ce strabat laturile unui circuit, laturi care concura intr-un nod (λ).

Enunt: Suma algebrica a curentilor din laturile ce concura intr-un nod este nula.

(1)

Cea de a doua teorema a lui Kirchhoff se refera la tensiunile in lungul unui ochi (ν)de retea.

Enunt: Suma algebrica a tensiunilor la bornele laturilor (k) ale unui ochi de retea este nula.

(2)

Rezistenta echivalenta a unui circuit fata de bornele a si b se defineste prin raportul dintre tensiunea uab aplicata la bornele circuitului si curentul de alimentare i,

(3)

  1. Partea experimentala:

Se considera circuitul electric cu schema din figura 1, in care se cunosc:

U = V

R1 = Ω

R2 = Ω

R3 = Ω

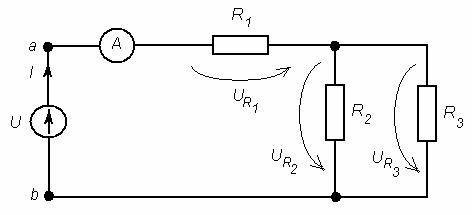

Fig. 1 Circuit electric de curent continuu

Pasii de lucru:

1.      Se masoara cu un voltmetru tensiunile U, UR1, UR2, UR3;

2.      Se masoara curentul debitat de sursa;

3.      Se verifica teorema a II-a a lui Kirchhoff pe bucla formata de sursa si rezistoarele R1 si R2, respectiv sursa si rezistoarele R1 si R3;

4.      Se determina rezistenta echivalenta Re a circuitului fata de bornele sursei:

a)      din relatia de definitie (3);

b)      folosind relatia de echivalenta serie, paralel a rezistoarelor;

5.      Pentru identificarea unor tipuri de defecte si anume intreruperea sau scurtcircuitarea unor elemente de circuit se considera doua situatii:

-         se intrerupe latura cu rezistorul R1 si se masoara tensiunile inainte si dupa locul de defect;

-         se scurtcircuiteaza latura pe care se afla rezistorul R3 si se masoara tensiunea la bornele laturii scurtcircuitate;

6.      Pentru valorile date ale elementelor de circuit se aplica teoremele lui Kirchhoff si se determina curentii din laturile circuitului.

5. Concluzii:
