PROIECT Clasa a X a fizica - Legea lui Ohm pentru o portiune de circuit

Disciplina :fizica

Clasa a X a

Unitatea de invatare: Producerea si utilizarea curentului electric

Titlul lectiei: Legea lui Ohm pentru o portiune de circuit.

Tipul lectiei : mixta ( verificare-predare)

Obiective cadru:

1. Intelegerea si explicarea unor fenomene fizice

2. Investigatia stiintifica experimentala si teoretica aplicata in

fizica

3.Comunicarea-folosirea terminologiei specifice fizicii, elemente de matematica aplicata in fizica;

Obiective de referinta:

1. Sa modeleze pe calculator functionarea unor aparate de masura si dispozitive electrice cunoscute in prealabil prin observatie directa;

2. Sa simuleze pe calculator experimentele necesare intelegerii Legii lui Ohm

3.Sa reprezinte grafic sau sub forma de tabel a valorilor unei marimi fizice stabilita pe cale experimentala;

4. Sa prelucreze pe calculator datele experimentale obtinute si sa le interpreteze;

5. Sa formuleze observatiile si concluziile stiintifice obtinute in urma experimentelor;

6. Sa aplice Legea lui Ohm pentru o portiune de circuit    in rezolvarea unor probleme;

Obiective operationale

La finalul activitatii , elevii vor fi capabili sa:

1. sa recunoasca elementele unui circuit electric si rolul lor in circuit;

2. sa    redea schema circuitului electric cu ajutorul caruia se poate obtine Legea lui Ohm pentru o portiune de circuit;

3. sa realizeze montajul experimental simuland pe calculator pe baza schemei prezentate cu elementele de circuit din laboratorul virtual;

4. sa    inregistreze datele in tabele, si pe baza lor sa reprezinte curbele caracteristice elementelor de circuit (caracteristica curent tensiune pentru un rezistor);

5. sa prelucreze datele si sa le interpreteze rezultatele;

6. sa formuleze concluziile si sa generalizeze in limitele permise de date;

7. sa defineasca expresia corecta a Legii lui Ohm pentru o portiune de circuit;

8.sa cunoasca caracteristica curent-tensiune pentru un dipol pasiv si sa o    interpreteze din punct de vedere fizic;

. sa aplice cunostintele dobandite in rezolvare de probleme.

Metode si procedee . Resurse.

Metode si procede: intelegerea,descrierea, instructajul, conversatie euristica,explicatia, munca cu calculator individual, simulare pe calculator, exercitiul , dialog,brainstorming.

Resurse :

1. materiale: calculatoare ,programul AEL, caiete de notite;

2. umane: clasa omogena cu cunostinte ce necesita consolidare;

Activitati : pe grup, individuale.

3. timp 1h.

Continutul lectiei:

1. In laboratorul virtual de fizica , elevul face cunostinta cu aparatele de masura si elementele de circuit pe care le va utiliza in montajele experimentale .

Se reamintesc cateva notiuni de baza :definitia curentului electric ,unitatea sa de masura, instrumentul de masura, modul cum se leaga in circuit; definitia tensiunii electrice, a unitatii sale de masura , a instrumentului de masura , si a modului cum se leaga in circuit.Se defineste notiunea de rezistenta electrica , specificandu-se unitatea de masura,relatia matematica. Se face deosebirea dintre rezistenta electrica si rezistor.Se defineste notiunea de reostat.

2. Elevul patrunde in laborator ,unde gaseste elementele necesare realizarii montajului experimental,schema acestuia fiind reprezentata in fereastra de circuit accesibila prin apasarea butonului,,Schema,,

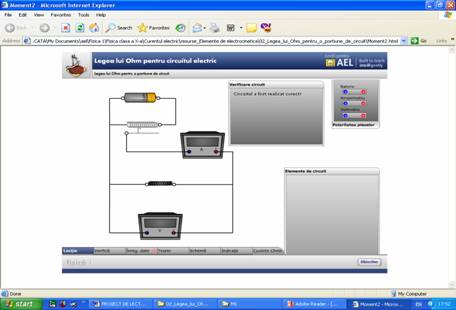

Dupa ce realizeaza montajul experimental verifica corectitudinea acestuia. Daca nu a fost realizat corect se revine si se corecteaza.Acest lucru permite autoevaluarea elevului in corectitudinea realizarii montajului experimental ( fig.1) :

Figura 1.

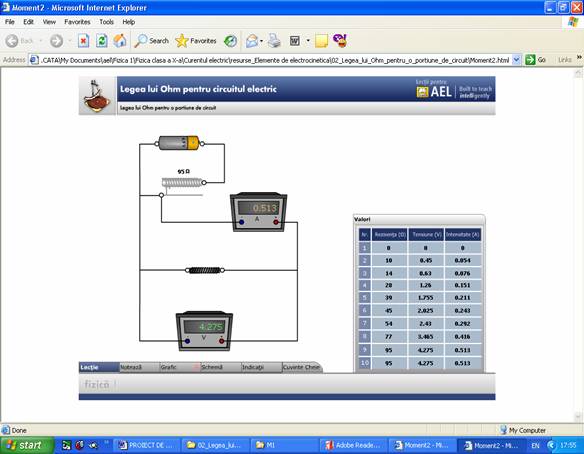

Dupa simularea montajului elevul realizeaza experimentul propriu-zis:modificarea tensiunii aplicata pe rezistorul din circuit prin deplasarea cursorului reostatului.Pentru diferite valori ale rezistentei inregistram valorile tensiunii electrice de la bornele rezistorului si curentul electric.Se vor obtine 10 valori ce se trec in tabel.( fig.2).

Figura 2.

Se va trasa graficul caracteristicii curent-tensiune pentru un rezistor I=f(U) care este o functie liniara. Se trage concluzia ca rezistenta pentru un conductor electric este constanta.

Se iau doua valori pentru U,I si se calculeaza rezistenta electrica

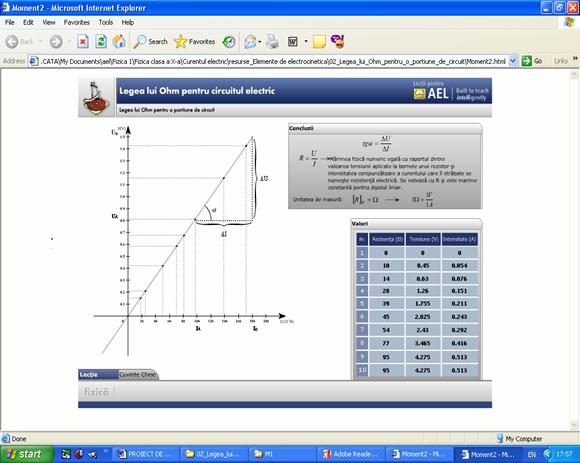

Se reprezinta grafic U=(I) si din panta graficului se obtine rezistenta electrica( fig.3)

Figura 3.

Legea lui Ohm se enunta astfel: Intensitatea curentului electric printr-un rezistor este direct proportionala cu diferenta de potential aplicata acestuia si invers proportionala cu rezistenta electrica a rezistorului.

I=U/R

Tema pentru acasa

Rezolvari de probleme din manual

Realizarea unei prezentari power point cu informatii noi despre curentul electric,circuite electrice si aplicatiile acestora in viata cotidiana.
