STATIA DE TRATARE A APELOR UZATE IN SUCEAVA - PROIECT MECANIC


STATIA DE TRATARE A APELOR UZATE IN SUCEAVA - PROIECT MECANIC




DESCRIERE PROIECT MECANIC




CONTINUT

DESCRIERE PROIECT MECANIC

1.- INTRODUCERE

2.- SCOPUL DOCUMENTULUI

3-DESCRIEREA INSTALATIILOR PROIECTATE

3.1.- Tevi si fitinguri

3.1.1.- Tevi din otel inoxidabil

3.1.2.- Coturi

3.1.3.- Flanse

3.1.4.- Reduceri

3.2.- Sudura

3.3.- Suporturi

3.4.- Etansari

3.5.- Balustrade

3.6.- Tramex

3.7.- Scari

3.8.- Trecere prin perete

ANEXA I - LISTA PROIECT MECANIC

ANEXA II - DESENE - PROIECT MECANIC

ANEXA III - PROCES SUDARE.

1.- INTRODUCERE

Scopul acestui document este de a descrie instalatiile din statia de tratare a apelor uzate in Municipiul Suceava, in conformitate cu constractul intre contractorul, CFCU Unitatea Centrala de Finantare si Contractare, apartinand de Ministerul de Finante Publice, beneficiarul final, S.C.: ACET S.A. Suceava, si constructorul, Dytras S.A.

2.- SCOPUL DOCUMENTULUI

Scopul acestui document este de a descrie intreg proiectul mecanic care va fi instalat in SEAU.

Include toate scarile si balustradele, elementele de sustinere si tevi, tevile si fitingurile necesare pentru o corecta instalare si operare.

3.- DESCRIEREA INSTALATIILOR PROIECTATE

Detaliile principale ale proiectului mecanic al cladirilor sunt descrise mai jos.

Tevi si fitinguri.

Se vor folosi tevi din otel galvanizat, otel inoxidabil si HDPE. In desenele atasate se prezinta situatia tevilor si toate elementele de suport, flanse, coturi si toate fitingurile necesare pentru o corecta instalare.

Toate tevile si fitingurile (coturi, teuri si reduceri) vor avea cate o inscriptie cu urmatoarele date: Presiune Nominala (NP), Diametru Nominal (ND) si Material.

Desene ale detaliilor tevilor si fitingurilor sunt incluse in acest Document (Anexa II Desenele Proiectului Mecanic)

3.1.1.- Tevi - otel inoxidabil

Toate tevile se vor face din AISI 304, valorile minime ale grosimii fiind urmatoarele:

Teava ND ≤ 300mm Grosime minima a peretelui: 2 mm

Teava ND > 300mm Grosime minima a peretelui: 3 mm

Sectiunile individuale ale tevilor vor fi taiate la dimensiunea corecta si unite cu flanse flexibile. Conexiunile cu flase vor avea gulere mecanice sudate conform DIN 2642 PN 10 cu flanse flexibile, care vor corespunde cu DIN 2642 sau standarte europene armonizate echivalente.

3.1.2.- Coturi

Toate coturile se vor face din AISI 304, valorile minime ale grosimii fiind urmatoarele:

Teava ND ≤ 300mm Grosime minima a peretelui: 2 mm

Teava ND > 300mm Grosime minima a peretelui: 3 mm

Toate coturile vor alea o raza egala cu de 1,5 ori diamentrul interior al tevii, pentru tevi ND ≤ 150. Restul coturilor vor alea o raza egala cu ND plus 100 mm.

3.1.3.- Flanse

Flansele se vor face din otel care corespunde specificatiilor pentru otel ale materialului tevilor (AISI 304). Vor fi de tipul fixat prin sudare si vor fi gaurite pentru a fi aplicate, NP 10 ori NP16.

Conexiunile cu flase vor avea gulere mecanice sudate conform DIN 2642 PN 10 cu flanse flexibile, care vor corespunde cu DIN 2642 sau standarte europene armonizate echivalente.

Bolturile, piulitele si saibele care sunt folosite in conectarea vanelor cu flanse vor fi facute din otel inoxidabil tip BS 320 S 21 ori BS 304 S 15 la DIN 17007 sau standardele europene echivalente. Dimensiunile bolturilor, piulitelor si saibelor vor fi in concordanta cu dimensiunile flanselor.



3.1.4.- Reductii

Toate reductiile se vor face din AISI 304, valorile minime ale grosimii fiind urmatoarele:

Teava ND ≤ 300mm Grosime minima a paretelui: 2 mm

Teava ND > 300mm Grosime minima a paretelui: 3 mm

Toate reductiile vor fi concentrice, axele tevilor de diferite diametre vor coincide.

3.2.- Sudura

Pentru sudura tevilor din otel inoxidabil si fitingurilor in general, se va aplica doar metoda TIG cu aport de material AISI 304. Zona de sudare nu va fi perturbata negativ si coroziunea intercristalina nu se va forma.

Numai suduri certificate si sudori certificati vor fi folositi.

Desene cu detaliile sudurii sunt incluse in acest Document (Anexa II Desene ale Proiectului Mecanic)

Elemente de sustinere.



Toate elementele de sustinere necesare vor fi instalate pentru a sustine tevile si echipamentele. Vor fi facute din otel inoxidabil.

Elemente de sustinere pentru tevi vor fi instalate:

Maxim la fiecare 2 m     Lungimi ale tevilor mai lungi de 5 m si ND ≤ 200mm.

(daca nu este specificat in desene)

Maxim la fiecare 1,50 m    Lungimi ale tevilor mai lungi de 5 m si ND > 200mm.

(daca nu este specificat in desene)

In fiecare schimbare a directiei.

La fiecare iesire sau intrare la echipamente cu o distant maxima de 1 m.

Sudarea elementelor de sustinere in general va fi facuta cu electrozi.

Desene ale detaliilor elementelor de suport sunt incluse in acest Document (Anexa II Desene ale proiectului mecanic)

Etansari.

Etansari din neoprene vor fi instalate in toate racordurile flansa-flansa sau flansa echipament.

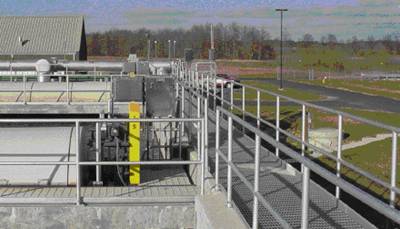

Balustrade.

Balustradele vor fi facute din otel galvanizat conform cu DIN 24533 cu bare si mufe care sa suporte o forta orizontala la nivelul balustradei de 740 N/m liniar.

Standards si balustradele vor avea diametru de 50 mm. Mana curenta orizontala va avea o inaltime de 1.100 mm. Cu o bara intermediara . suprafata mainii curente va fi neteda.

Mufele cu flansa montate orizontal vor fi gaurite pentru trei bolturi, cu doua bolturi pe aceasi linie paralela la balustrada si unul pe linia din partea culuarului balustradei. Mufele care se monteaza vertical vor fi gaurite pentru doua bolturi in linie, bolturile fiind verticale.

Bolturile, piulitele si saibele vor fi facute din otel inoxidabil.

Desene ale detaliilor balustradelor sunt incluse in acest Document (Anexa II Desene ale proiectului mecanic)

Tramex.

Tramex se va face din otel galvanizat. Va fi compus din trei parti: placa portanta, cadru de separare (bare) si placa perimetrala. Se va folosi tramex de 30x30x2 mm si va fi pregatit sa sustina o incarcare de 500kg/m2.

Desene cu detalii tramex sunt incluse in acest Document (Anexa II Desene ale proiectului mecanic)

Scari.

Scarile se vor face din otel galvanizat. Vor fi compuse din structura metalica UPN80 si scarile vor fi facute din 30x30x2 mm si o incarcare portanta de 500kg/m2.



Toate scarile vor avea balustrade descrise la punctul 3.1 a acestui document. Se vor face din otel galvanizat conform DIN 24533 cu balustrade si standards pentru sustinerea unei forte orizontale la nivelul balustradei de 740 N/m liniar.

Desene cu detalii ale scarilor sunt incluse in acest Document (Anexa II Desene ale proiectului mecanic).

Trecere prin perete.

Cand tevile trec prin perete sau structura de beton, ele vor depasi fatada exterioara a structurii cu 300 mm pentru tevi cu diametre nominale de 500mm sau mai putin. Pentru tevi cu diametre nominale mai mari de 500mm, teava va depasi fatada exterioara a structurii cu 500 mm.

Desene cu detaliile trecerilor prin perete sunt incluse in acest Document (Anexa II Desene ale proiectului mecanic).

ANEXA I: LISTA PROIECT MECANIC

ANEXA II: DESENE PROIECT MECANIC

ANEXA III: PROCES SUDURA
