CLASIFICAREA CORPURILOR IN REZISTENTA MATERIALELOR

CLASIFICAREA CORPURILOR IN REZISTENTA MATERIALELOR

In general , corpurile sau elementele de rezistenta au forme constructive complicate . In " Rezistenta materialelor " ele se schematizeaza , pentru simplificarea calculelor . In functie de raportul dintre dimensiunile geometrice principale ale acestora , se face urmatoarea clasificare :

barele - sunt elemente de rezistenta la care doua dimensiuni geometrice , comparabile intre ele sunt mult mai mici in comparatie cu a treia , numita lungime . Dupa forma sectiunii transversale exista bare de sectiune circulara , dreptunghiulara , patrata sau alte forme geometrice ( de exemplu profilele laminate )

Locul geometric al centrelor de greutate ale sectiunilor transversale se numeste axa geometrica a barei . Dupa forma geometrica a acestei axe , barele pot fi : drepte , curbe in plan sau in spatiu , cotite. Dupa modul de solicitare barele poarta diferite denumiri conventionale :

n   tiranti - bare solicitate la intindere :

n   stalpi - bare solicitate la compresiune :

n   grinzi - bare solicitate la incovoiere ;

n   arbori sau axe- bare solicitate la torsiune ( rasucire ) .

Daca , dimensiunea sectiunii transversale este foarte mica , bara avand rigiditate foarte mica neputand prelua solicitari de incovoiere, fiind torsionabila, bara se numeste fir .

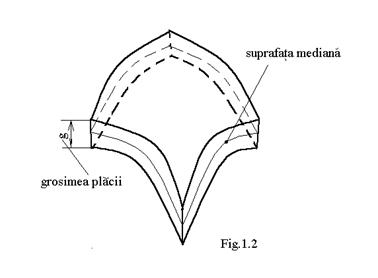

placile sunt elemente de rezistenta la care doua dimensiuni geometrice , comparabile intre ele , sunt mai mari in raport cu a treia , numita grosime . In interiorul placii (fig.1.2 ), la egala distanta de fetele acesteia , se gaseste suprafata mediana a placii . In functie de forma acestei suprafete mediane , se deosebesc : placi plane , curbe (invelitori ) , vase , tuburi .

Daca grosimea placii este foarte mica , rigiditatea placii fiind de asemenea mica , placa se numeste membrana .

masivele sunt elemente de rezistenta la care toate cele trei dimensiuni geometrice sunt comparabile intre ele ( au aproximativ acelasi ordin de marime - de exemplu: bilele sau rolele rulmentilor , batiul unei masini unelte , tuburile cu pereti grosi s.a. )
