Sursa simpla de tensiune stabilizata si reglabila




Sursa simpla de tensiune stabilizata si reglabila

Schema

Montajul cu un tranzistor realizat anterior (fig. 4.2, respectiv fig. 4.6) poate sa fie alimentat si dintr-o sursa simpla si reglabila de tensiune stabilizata realizata in cadrul practicii. Schema electrica se prezinta in fig. 5.1:

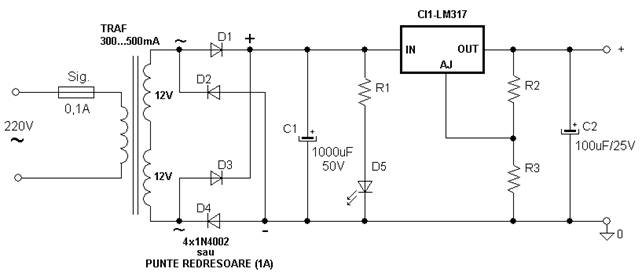

Fig. 5.1. Schema electrica a sursei de tensiune stabilizate si reglabile

Descriere

Schema contine un redresor dubla alternanta compusa din transformatorul de retea (TRAF) cu doua infasurari in secundar si redresorul propriu-zis care este un redresor in punte. Cele 4 diode care alcatuiesc puntea pot fi componente de sine statatoare (4 diode 1N4002 pe fig. 5.1) sau pot fi integrate intr-o singura componenta cu 4 terminale (notate cu ~, ~ + si -) numita chiar PUNTE REDRESOARE.




Filtrarea tensiunii redresate se realizeaza cu ajutorul condensatorului electrolitic C1.

D5 este un LED (Light Emitting Diode – dioda emisiva de lumina) iar R1 este rezistenta care limiteaza curentul prin dioda. Daca D5 este de 1mA, se estimeaza o cadere de tensiune pe gruparea serie R1, D5 de aproximativ 24V si se considera ca pe LED cade o tensiune de aproximativ 2V, atunci valoarea rezistentei R1 se determina cu ajutorul relatiei:

Stabilizarea tensiunii se realizeaza cu ajutorul circuitului integrat (CI) LM317. CI are terminalul de ajustare (AJ) conectat la divizorul de tensiune R2, R3. Relatia tensiunii de iesire stabilizate este:

unde curentul prin terminalul de ajustare este, conform datelor de catalog, iar tensiunea de referinta .

Se poate considera . In aceste conditii rezulta:

Buna functionare a CI-LM317 impune un curent minim de iesire de 10mA, deci si prin R2. Dar caderea de tensiune pe R2 este UREF, de unde rezulta pentru R2 relatia de dimensionare:

Se poate alege, de exemplu, R2=100Ω si atunci rezulta pentru R3 valoarea de 1,5kΩ.

Condensatorul electrolitic C2 asigura impedanta mica la iesirea sursei.

Lista de componente

Componentele necesare la realizarea sursei sunt descrise in tabelel 5.1

Tabelul 5.1

Nr.

crt

Denumire

din schema

Tip/valoare

Caracteristici

Buc.

Sig

Siguranta fuzibila

0,1 mA

TRAF

Transforma-tor retea

doua infasurari secundare de 12 V, curent maxim debitat 300 . 500 mA

D1, D2, D3, D4

1N4002 sau punte redresoare

1 A (curent prin diode), 100V (cel putin tensiune inversa pe diode)

(diode) sau

1 punte

C1

mF

50V

Condensator electrolitic cu aluminiu



C2

mF

25V

Condensator electrolitic cu aluminiu

R1

22 kW

rezistor cu pelicula de carbon, seria RCG1025, toleranta 5%, putere disipata 0,25 W

R2

W

rezistor cu pelicula de carbon, seria RCG1025, toleranta 5%, putere disipata 0,25 W

R3

1,5 kW

rezistor cu pelicula de carbon, seria RCG1025, toleranta 5%, putere disipata 0,25 W

D5

LED rosu

1 mA

CI1

LM317

Stabilizator integrat de tensiune pozitiva
