PROTECTIA DIFERENTIALA TRANSVERSALA HIDROGENERATOR


PROTECTIA DIFERENTIALA TRANSVERSALA HIDROGENERATOR


PROTECTIA DIFERENTIALA TRANSVERSALA HIDROGENERATOR

Actionarea protectiei diferentiale transversale hidrogenerator va demara procesul de oprire hidroagregat si semnalizarile de avarie aferente. Personalul operativ de exploatare va trebui sa aiba urmatoarele cunostinte tehnice, in vederea exploatarii instalatiilor electrice si implicarea protectiilor electrice.

A.     Prezentarea protectiei

B. Modul de semnalizare si actionare a protectiei

C. Cauzele posibile pentru care lucreaza protectia

D. Modul de interventie a personalului operativ de exploatare



A. PREZENTAREA PROTECTIEI

a.1 - Rolul protectiei. Protectia diferentiala transversala hidrogenerator actioneaza la aparitia scurtcircuitelor intre spirele celor doua infasurari de pe aceeasi faza.

a.2 - Zona de actionare. Stator hidrogenerator, infasurarea statorica.

a.3 - Modul de aplicare. Protectia este prevazuta si realizata la hidrogeneratoarele de puteri mari, la care infasurarea statorica primara este bobinata in dubla infasurare pe aceiasi faza, cu scoaterea bornelor pe fiecare infasurare spre stea (sase borne). Astfel rezultand doua stele la aceste hidrogeneratoare.

a.4 - Modul de racordare

a.4.a - pentru masura Protectia este racordata la circuitul secundar al reductorului de curent montat pe nulul infasurari statorice, pe legatura primara dintre cele doua stele a infasurarilor 1 si 2 de pe aceiasi faza.

a.4.b - pentru actionare. Protectia este racordata la:

- curentul continuu operativ 220 V;

- circuitele de semnalizare de avarie.

- circuitele de oprire hidroagregat.

B. MODUL DE SEMNALIZARE SI ACTIONARE A PROTECTIEI

Protectia actioneaza instantaneu, fara temporizare, dupa cum urmeaza:

- semnalizarea de avarie (optica si acustica);

- comanda oprirea hidroagregat;

- comanda deconectarea intrerupatorului borne hidrogenerator;

- comanda deconectarea ADR + instalatia de excitatie etc.;

- comanda deschiderea apei de incendiu in hidrogenerator;

- comanda pornirea (demararea) DRRI;

- comanda sistemul de inregistrare evenimente.

C. CAUZELE POSIBILE - pentru care lucreaza protectia.

Protectia va lucra in urmatoarele conditii: la scurtcircuite intre spirele celor doua infasurari de pe aceeasi faza a infasurarii statorice.

D. MODUL DE INTERVENTIE A PERSONALULUI OPERATIV DE EXPLOATARE

Personalul operativ de exploatare va actiona conform urmatoarei proceduri.

  1. Verifica starea infasurarii statorice hidrogenerator. Verifica starea releului diferential de protectie.
  2. Citeste si noteaza toate semnalizarile preventive si de avarie aferente hidroagregatului aflate pe panoul de semnalizari centrale cat si in releele de protectii electrice complexe, altele decat protectia diferentiala transversala hidrogenerator.
  3. Anunta DH si conducerea SH cu privire la avarie, la semnalizarile aparute cat si rezultatul analizei la prima investigare.
  4. Actioneaza pentru lichidarea avariei in functie de rezultatul controlului si de dispozitiile pe care le primeste de la DH si conducerea SH.
  5. Se continua manevrele de retragere din exploatare a hidroagregatului aducandu-se hidrogeneratorul in stare legat la pamant, AD inchis si blocat etc..
  6. Daca este gasit ori nu este gasit locul cu defect de catre personalul operativ de exploatare, hidroagregatul ramane retras din exploatare.

Conducerea SH si HIDROSERV va intocmi programul de lucrari si probe electrice complexe.

Program de lucrari pentru remedierea defectiunilor.

Program de uscare hidrogenerator.

Program de probe electrice complexe.

Figura 3

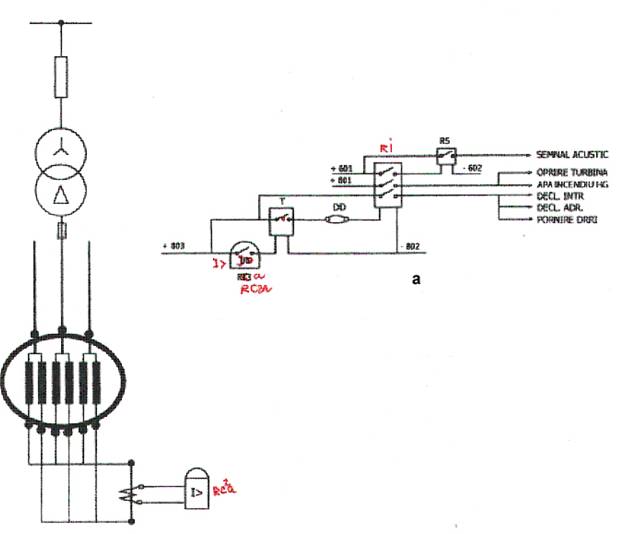

Figura 3 - Schema electrica primara cu dubla infasurare pe faza a statorului HG si racordarea protectiei diferentiale transversale
