Filtru activ pentru subwoofer

Filtru activ pentru subwoofer

Montajul este un filtru activ pentru un subwoofer. Datorita tensiunii de alimantare nominale de 12Vcc filtrul este destinat in special pentru sisteme audio auto, dar poate fi folosit cu succes si fara modificari si la aplicatii de casa.

Kitul se monteaza la intrarea unui amplificator care va fi legat la randul lui la incinta de subwoofer.

Atentie! Prezenta amplificatorului audio de putere intre filtru si incinta de subwoofer este obligatorie, semnalul debitat de filtru fiind foarte mic (semnal de linie)!!!

Kitul are prevazute doua reglaje: unul de volum si celelalt de frecventa de lucru.

Plaja de reglaj pentru frecventa este de 40-200Hz. Filtrul are intrare stereo shi iesire mono. El mixeaza semnalele de pe cele doua canale audio si apoi filtreaza frecventele foarte joase.

Avantajul folosirii acestui filtru in locul unuia pasiv este ca amplificatorul, functionand pe o banda foarte restransa de frecventa are distorsiuni foarte mici, in plus se poate regla din mers frecventa de lucru la valoarea la vare functioneaza cel mai bine difuzorul din incinta de subwoofer.

Pentru intrarea si iesirea de semnal se vor folosi cabluri ecranate!

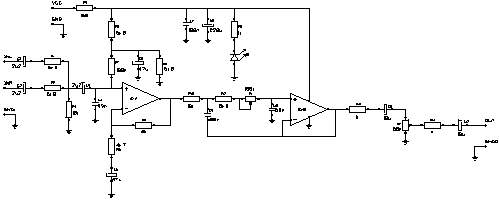

Schema electrica a montajului si schema de amplasare a pieselor pe cablaj:
