Disciplina: Microcontrolere si Automate Programabile

BARIERA LA NIVEL DE TRECERE CU CALE FERATA

Tema

Sa se realizeze comanda cu ajutorul unui PLC a unei bariere la nivel detrecere cu cale ferata

1.Descrierea functionari aplicatii:

Bariera primeste comanda de coborare de la un senzor aflat la o distanta de 1 km de cale ferata fata de locul in care se afla amplasata bariera. Senzorul are rolul de a detecta greutati mai mari de 50 de tone pe sina de cale ferata. Bariera va fi coborata dupa 8 secunde de la momentul trecerii locomotivei de acest senzor. O data cu detectare trecerii trenului se va semnlaza luminos coborarea barieri, semnalizare ce se va mentine pe durata in care bariera este coborata.

Comanda de ridicare a barierei va fi data de un al doilea senzor aflat la distanta de 1 km de cale ferata fata de cealalta parte a barierei.

Daca se intampla ca o masina sa fie surprinsa intre bariere, se va da un semnal luminos catre punctul de lucru al barierei pentru ca mecanicul locomotivei sa fie avertizat prin statie de catre personalul de serviciu de incidentul survenit. De asemenea, mecanicul locomotivei va fi avertizat suplimentar prin intermediul unei sirene (hupe) care va fi alimentata simultan cu semnalul luminos.

Semnalul de avertizare sonor si cel luminos sunt semnale intermitente ce au o durata de 1 secunda pornit si de o pauza de 0.5 secunde.

BARIERA LA NIVEL DE TRECERE CU CALE FERATA

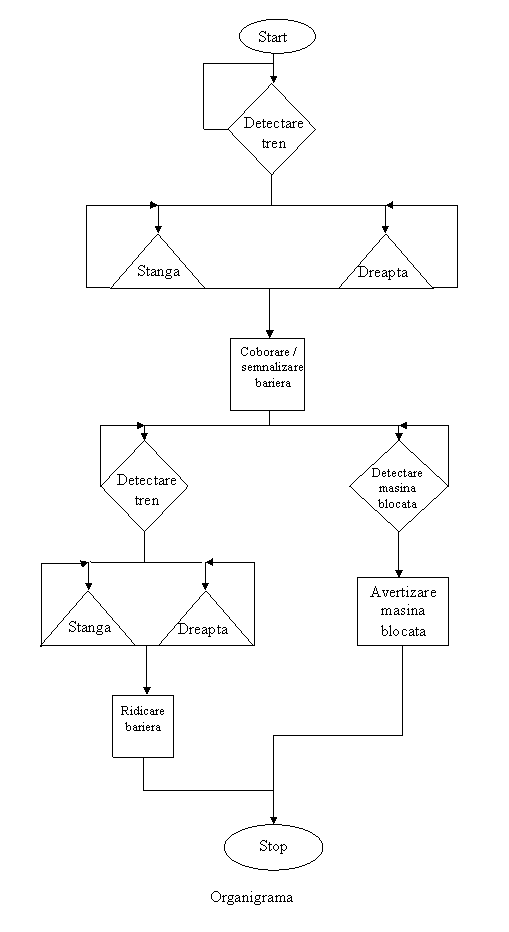

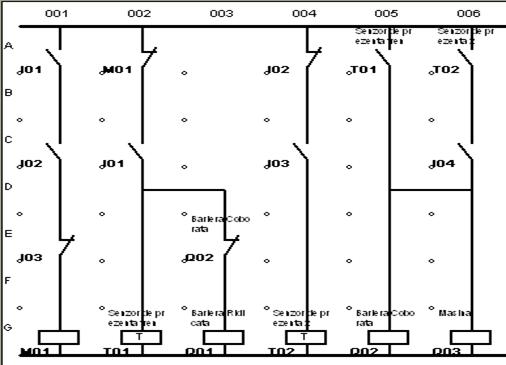

Nr senzori intrari

I01-contactul general

I02-senzor de greutate

I03-senzor de greutate

I04-senzor de greutate

Nr iesiri:(3)

Q1-bariera ridicata

Q2-bariera coborata

Q3-masina

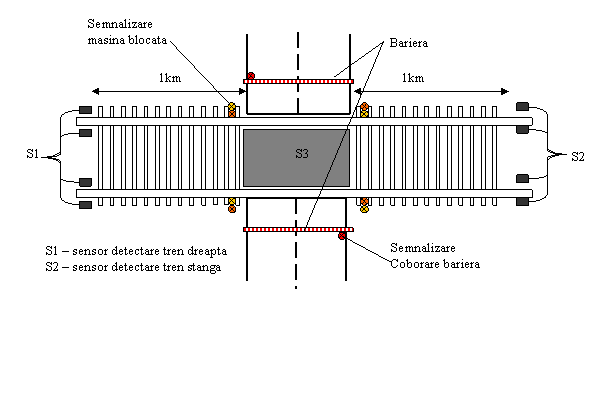

În schema sunt prezenti 3 senzori: primul si al doilea detecteaza greutati mai mari de 50 t la distanta de 1,5 KM distanta.

Al 3-lea sensor detecteaza greutati mai mai mari de 700 kg.
