Alegerea si setarea proprietatilor simbolurilor de simulare (Simulation Symbols) ale componentelor unei scheme electronice




Alegerea si setarea proprietatilor simbolurilor de simulare (Simulation Symbols) ale componentelor unei scheme electronice

1. Consideratii teoretice

Cursul de azi este dedicat prezentarii simbolurilor de simulare ale unor componente electronice pasive utilizate in realizarea schemelor electronice, modul in care se efectueaza setarea proprietatilor (valorilor lor) lor caracteristice. De asemenea se prezinta principalele surse de alimentare si de semnal utilizate la testarea circuitelor electronice proiectate asistat.

2.5.1 Componente pasive

In aceasta categorie se incadreaza rezistentele, inductivitatile si capacitatile.




Deschizand caseta Part prezinta interes ferestrele din:

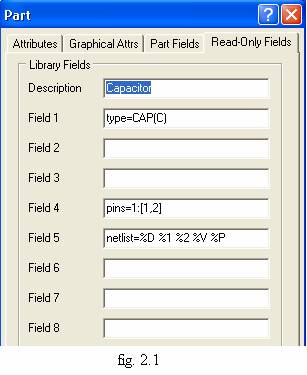

- figura 2.1 care prezinta descrierea componetei (ex. capacitate, rezistor, etc),

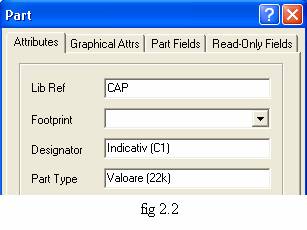

- figura 2.2 care prezinta pozitia de referinta din fereastra panoului de navigare

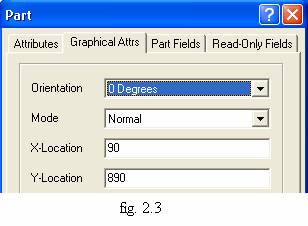

- figura 2,3 care indica pozitia componentului electronic si orientarea sa in pagina

Inscriere

Semnif. R

Semnif. L

Semnif. C

G

Meg

k

nimic

H

F

m

mH

mF

u

μH

μF

n

nH

nF

p

pF

Este absolut necesara setarea in rubricile unde se inscriu Indicativul, Valoarea si Orientarea.. Exemplificarea din cazul condensatorului (capacitatii) este valabila prin adaptare la celelalte componente pasive. Valorile componentelor pasive se inscriu numai prin multipli sau submultipli, programul inserand, fara vizualizare unitatea de masura, conform corespondentelor prezentate in tabelul 2.1.

* valori neuzuale

Se plaseaza in fereastra de proiectare cateva componente pasive din grupul Simulation Symbols si se seteaza pentru ele valorile caracteristice.

2.5.2 Componente semiconductoare pasive si active

In aceasta categorie se incadreaza diodelesemiconductoare tranzistoarele

2.5.3 Surse de curent sau de tensiune simple (necomandate si nemodulate)



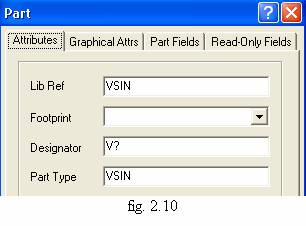

Aceste surse se gasesc in libraria Simulation Symbols ca de altfel toate tipurile de surse ce se vor prezenta in continuare. Simbolurile lo se prezinta infigurile 2.4 si 2.5. Se deschid casetele de dialog pentru fiecare sursa, si se seteaza valorile caracteristice. Se efectueaza Print Screen pentru fiecare caseta de dialog a fiecarei surse, se transfera in paint, si se realizeaza o figura de forma celei prezentate in figura 2.10 pentru sursa VSIN (Sinusoidale Voltage Sourse) - Sursa de Tensiune Sinusoidala

Surse Constante

Folositi sursa constanta pentru a alimenta circuitul dumneavoastra. Dupa ce plasati sursa va trebui sa specificati urmatoarele atribute ale componentei Sursa.

Attribute/Part Field

Setari

Designator

Setat pentru numele necesar sursei (de ex. VDD)

Part Type

Amplitudinea sursei, curent sau tensiune(de ex. 12)

AC Magnitude (V sau A)

Setati aceasta daca intentionti sa faceti o scurta analiza a semnalului AC bazata pe aceasta sursa (caracteristic 1 volt)

AC Phase (grade)

Faza tensiunii semnalului mic

Nota: VSRC2 se refera implicit la GND.

Surse Sinusoidale

Folositi aceasta sursa pentru a crea forme sinusoidale. Dupa ce plasati sursa veti avea nevoie sa specificati urmatoarele atribute ale componentei Sursa in Part Field.

Attribute/Part Field

Setari

Designator

Setat pentru numele sursei cerute (de ex. INPUT)

DC (V sau A)

Offsetul DC folosit in analiza punctului de exploatare

AC (V sau A)

Setati daca doriti sa faceti o analiza a semnalului mic AC (uzual 1 volt)

AC Phase (grade)

Faza semnalului mic de tensiune sau curent AC

Offset (V sau A)

Offsetul tensiunii sau curentului DC

Amplitude (V sau A)

Amplitudinea de varf a sinusoidei (de ex. 100m)

Frequency (Hz)

Frecventa tensiunii sau curentului sinusoidal (de ex. 1000)

Delay (s)

Timpul de intarziere pana cand tensiunea de comanda incepe ( de ex 500u)

Damping factor (1s)

Seteaza rata cu care sinusoida descreste in amplitudine (de ex 250)

Phase (grade)

Defazajul sinusoidei la timp zero (de ex. 0)

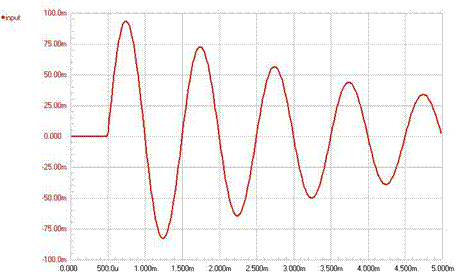

Exemplu de semnal produs de o Sursa de Tensiune Sinusoidala (VSIN) cu valorile atributelor setate din tabelul de mai sus.

Definitia Sinusoidei

Sinusoida, incepand la Start Delay, este descrisa de formula urmatoare unde t=timp:

V(t0 to tSD) = VO

V(tSD to tSTOP) = VO +VA sin(2 F (t-SD)) e-(t-SD)THETA

Offsetul DC (VO)

Utilizat la reglarea inclinarilor DC ale generatorului de semnal cu respect la terminalul negativ (de obicei masa), masurat in volti sau amps.

Varful Amplitudinii (VA)

Maximul amplitudinii a balansului iesirii, excluzand Offsetul DC, masurat in volti sau amps.

Frecventa (F)

Frecventa iesirii in hertz.

Intarzierea Intrarii (Start Delay SD)

Furnizeaza un defazaj iesirii prin intarzierea pornirii undei sinusoidale.

Factorul de Damping (THETA)

O valoare pozitiva rezulta din descresterea exponentiala a amplitudinii; o valoare negativa rezulta din cresterea exponentiala a amplitudinii.

2.5.3 Surse de curent si de tensiune modulate sau / si comandate

Puteti pune sursele din submeniul Simulare»Surse (Simulate»Sources) sau sa le puneti direct din biblioteca Simulation Symbols in Program FilesDesign Explorer 99 SELibrarySchSim.ddb din biblioteca Database.

Sursa Periodica de impulsuri

Folositi aceasta sursa pentru a crea o succesiune de pulsuri repetitive. Dupa ce amplasati sursa veti fi nevoiti sa specificati urmatoarele atribute in Part Field ale componentei Sursa.



Attribute/Part Field

Setari

Designator

Setat pentru numele sursei cerute (de ex. INPUT)

DC (V sau A)

Offsetul DC folosit in analiza punctului de exploatare

AC (V sau A)

Setati daca doriti sa faceti o analiza a semnalului mic AC (uzual 1 volt)

AC Phase (grade)

Faza semnalului mic de tensiune sau curent AC

Initial (V sau A)

Valoarea initiala (la momentul t=0) a tensiunii sau curentului

Pulsed (V sau A)

Amplitudinea pulsului de tensiune sau curent (la timpul Intarziere (Delay)+Timp de    Ridicare (Rise Time-de ex. 5)

Time Delay (s)

Timp de intarziere (de la Initial la inceperea generarii inainte ca sursa sa treaca din Initial in Pulsat

Rise Time (s)

Timpul de crestere (necesar cresterii de la Tensiunea Initiala la Tensiunea Pulsata, trebuie sa fie >0 - de ex. 4u)

Fall Time (s)

Timpul de cadereT( necesar caderii de la Tensiunea Pulsata inapoi la Tensiunea Initiala, trebuie sa fie >0 - de ex.1u)

Pulse Width (s)

Durata impulsului (Timpul cat sursa ramane la Tensiune Pulsata de ex. 0)

Period (s)

Perioada (Timpul intre pornirea primului puls si pornirea celui de al doilea puls - de ex. 5u)

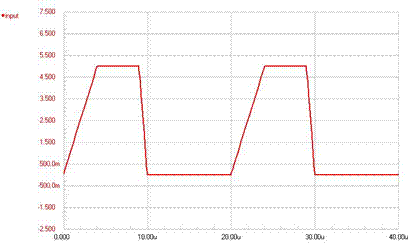

Exemplu de semnal produs de o Sursa Periodica de Impulsuri cu valorile atributelor setate din tabelul de mai sus.

Definitia formei pulsului

Semnalul este descris drept dupa cum urmeaza unde t=timpul. Punctele intermediare sunt setate de interpolarea liniara :

V(t0)= VI

V(tSD)= VI

V(tSD+tTR)= VP

V(tSD+tTR+tPW)= VP

V(tSD+tTR+tPW+tTF)= VI

V(tSTOP)= VI

Amplitudine Initiala (VI)

Amplitudinea initiala a iesirii cu respect fata de terminalul negativ (de obicei masa) masurata in volti sau amps.

Amplitudinea Pulsului (VP)

Amplitudinea maxima a balansului iesirii, in volti sau amps.

Perioada (=1/frecv.)

Durata unui ciclu complet al iesirii.

Latimea pulsului (PW)

Durata iesirii ramane la VP inaintea ramparii sper VI.

Durata ridicarii (TR)

Durata rampei de la VI la VP.

Timpul caderii (TF)

Durata caderii de la VP la VI.

Intarzierea la Start (SD)

Durata in care iesirea ramane la VI inaintea inceputului de rampa spre VP prima data.

2. Desfasurarea lucrarii

2.1 Se deschide programul Protel 99 SE si se creaza un fisier cu numele NP-Lu02-2008, care se salveaza in directorul propriu (NumePrenume-CAD-LP-2007-08) creat conform celor prezentate in LUCRAREA 01. In denumirea fisierului NP au o semnificatie asociata numelui si prenumelui, astfel incat sa fie posibila recunoasterea autorului (proprietarului) sau.

2.2 Se creaza conform celor prezentate in LUCRAREA 01 un document schematic cu denumirea Lu02-Ex01, semnificatia asociata denumirii fiind:

Lu02-LUCRAREA 02

Ex1-Exercitiul 1.

2.3 In panoul de navigare se deschide meniul Brouse Sch si in fereastra superioara (Libraries) se cauta si se selecteaza linia Simulation Symbols.Lib. In fereastra din mijloc (a panoului de navigare - NP) se vor afisa diversele tipuri se simboluri de simulare asociate componentelor electronice pasive mai raspandite si a surselor de alimentare si de semnal utilizate la testarea circuitelor proiectate asistat.

2.4 Se selecteaza succesiv toate simbolurile de simulare si se plaseaza in fereastra de proiectare, grupate pe urmatoarele categorii:

1. componente pasive

2. surse de curent sau de tensiune simple (necomandate si nemodulate)

3. surse de curent si de tensiune modulate

4. surse de current si de tensiune comandate

2.5 Pentru fiecare component al fiecarei categorii se procedeaza la deschiderea casetei de dialog Part (cu dublu click-S), observand modul de descriere a componentelor si necesitatile de setare, conform procedurilor prezentate detaliat in cele ce urmeaza.

2.5.1 Componente pasive

Deschizand caseta Part prezinta interes ferestrele din:

- figura 2.1 care prezinta descrierea componetei (ex. capacitate, rezistor, etc),

- figura 2.2 care prezinta pozitia de referinta din fereastra panoului de navigare

- figura 2,3 care indica pozitia componentului electronic si orientarea sa in pagina
