Excavatoare cu sapare longitudinala (Sapatoare de santuri)


Excavatoare cu sapare longitudinala (Sapatoare de santuri)




Excavatoare cu sapare longitudinala

(Sapatoare de santuri)

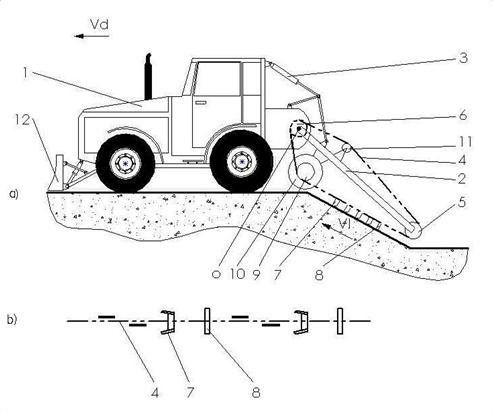

Fig. 1

Fig.1 Excavator cu sapare longitudinala cu lant port cutite

a)      vedere de ansamblu

b)      schema de montare a cutitelor si racletilor pe lant

1- masina de baza

2- cadrul echipamentului de lucru (brat)

3- mecanism de manevrare a bratului

4- lant

5- roata intindere

6- roata de antrenare a lantului

7- cutite

8- racleti

9- roata de lant pentru actionarea transportorului

10- transportor elicoidal

11- role de sprijin a lantului

12- echipament auxiliar (lama de bulldozer)

o- articulatia bratului

vl- viteza lantului

vd- viteza de deplasare a mainii

Calculul general pentru sapator de santuri cu lant portcutite

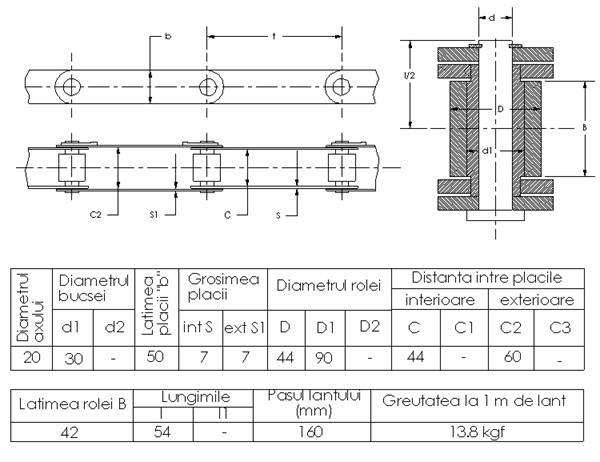

1) Alegerea lantului

[N]

in care:

este forta maxima din lant

partea disponibila pentru mecanismul de actionare a lantului

randamentul mecanismului de actionare a lantului

pentru transmisia mecanica

pentru actiunea cu motor hidrostatic rotativ

viteza lantului (se adopta12 m/s sau din prospect)

Calculul preliminar al fortei maxime din lant

in care: P este puterea nominala a motorului diesel (data in tema)

puterea consumata pentru actionarea mecanismelor masinii



[KW]

[KW]

[KW]

Adopt

pentru actiunea cu motor hidrostatic rotativ

Stabilirea fortei de rupere a lantului

in care c este coeficientul de siguranta (c= 810)
