Calculul grinzilor


Calculul grinzilor


Calculul grinzilor

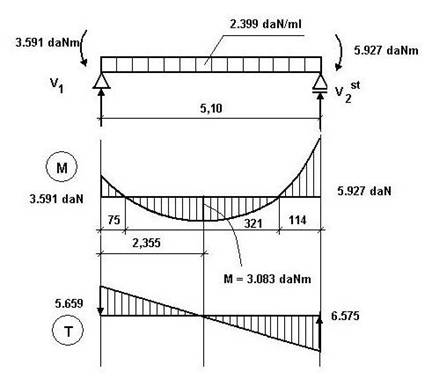

Grinda superioara



;

x = 2,359 m

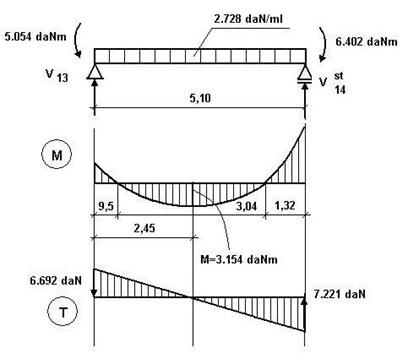

Grinda inferioara

; ;

;


- din sarcini gravitationale in gruparea speciala

- din sarcini verticale in gruparea speciala

Calculul sarcinilor orizontale provenite din seism

Sarcina seismica aferenta unui cadru transversal se stabileste astfel:

Se calculeaza forta seismica totala ce actioneaza asupra intregii cladiri in functie de greutatea totala a caldirii.

Sarcina seismica totala se repartizeaza cadrelor transversale proportional cu rigiditatile acestora.

Se poate considera pentru structurile monotone pe verticala si cu simetrie biaxiala in plan ca sarcina seismica aferenta unui cadru transversal este direct proportionala cu sarcinile gravitationale ce ii revin respectivului cadru.

Q = N total cadru din sarcini gravitationale

Q = 83.48 + 110.739 + 66.854 + 3 x 6.941 = 281.834 daN

Conform normativului P 100-92 =>

= coeficient de importanta a constructiei (clasa de importanta III - locuinte)

Ks = coeficientul zonei seismice de calcul al amplasamentului pentru zona D

Ks = 0,16

= coeficient de amplificare dinamica

T = 0,3 + 0,05 n = 0,3 + 0,05 x 5 = 0,55

Tc = 1,5

Pentru T < Tc => β

φ = coeficient de reducere a efectelor seismice tinand cont de ductilitate

φ

εr = coeficient de echivalenta

εr = 0,8

Coeficientul seismic global Cr va fi:

Cr = 1 x 0 x 2,5 x 0,17 x 0,8 = 0,04

G = rezultanta incarcarilor gravitationale pentru intreaga structura calculata din incarcari gravitationale

Stotal = 0 x 281.834 = 10.828 daN = 10,828 tone

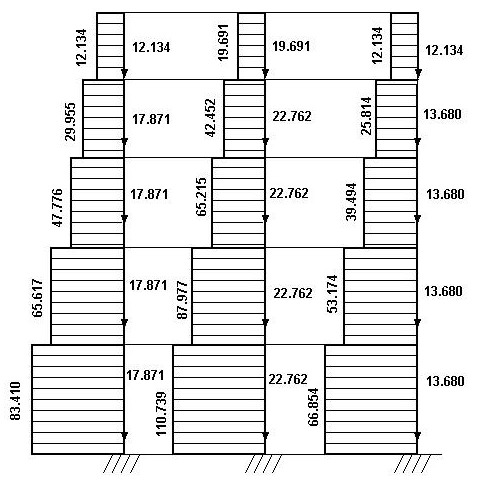

Determinarea solicitarilor axiale in stalpii cadrului

Se iau in vedere reactiunile grinzilor cadrului transversal si sarcinile aduse de grinzile longitudinale aferente:

Stalp ax ,,A"

planseu terasa

o      din planseu terasa = 5.629 daN

o      grinzi longitudinale daN

o      greutate grinda 3,60 x 458 = 1.649 daN

o      greutate atic 3,60 x 606 = 2.182 daN

Total 12.134 daN

planseu nivel curent

o      grinzi transversale = 6.692 daN

o      greutate grinda 3,60 x 458 = 1.649 daN

o      grinzi longitudinale daN

o      greutate balcon 1,40 x 2,60 x 643 = 5.241 daN

o      parapet balcon 3,60 x 250 = 900 daN

o      perete fatada 3,60 x 8,7 = 2.941 daN

Total 17.821 daN

Greutate stalp

3,15 + 4 x 2,70 + 0,225 x 484 = 6.941 daN

Stalp ax ,,B"

planseu terasa

o      grinzi transversale 2 x 6.575 = 13.150 daN

o      grinzi longitudinale daN

o      greutate grinda 3,60 x 348 = 1.253 daN

Total 19.691 daN

planseu etaj curent

o      grinzi transversale 2 x 7.221 = 14.472 daN

o      grinzi longitudinale daN

o      greutate grinda 3,60 x 348 = 1.253 daN

o      pereti din b.c.a. = 1.166 daN

= 1.106 daN

Total 22.762 daN

Stalp ax ,,C"

planseu terasa = 12.184 daN

planseu etaj curent = 13.680 daN

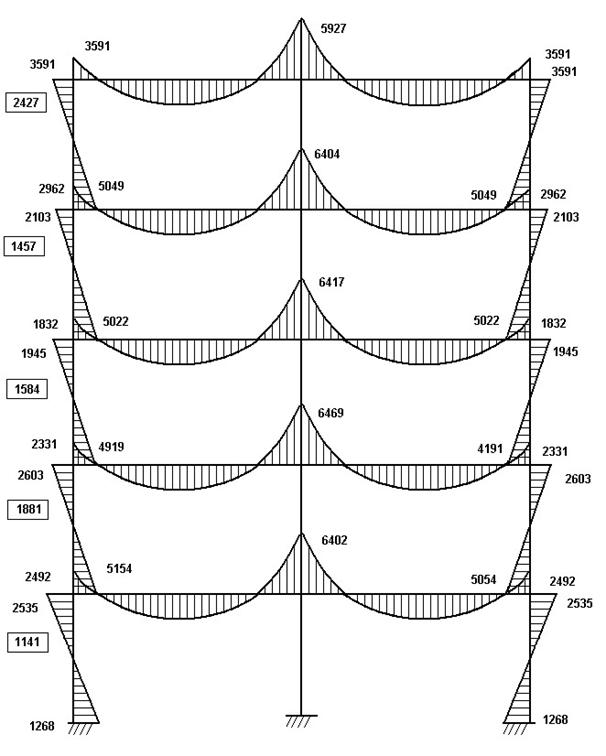

Din compunerea diagramelor din solicitari orizontale cu cele din solicitari gravitationale in gruparea speciala rezulta diagramele finale M, N, T in gruparea speciala.

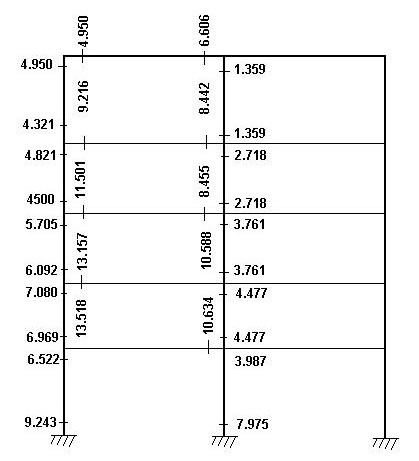

Se indica pe schema cadrului valorile maxime ale momentelor M, care se compara cu cele din gruparea fundamentala.

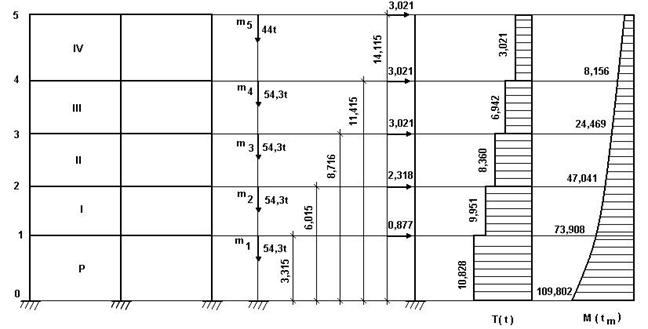

Repartitia sarcinii seismice globale S pe nivele se face cu relatia:

----------

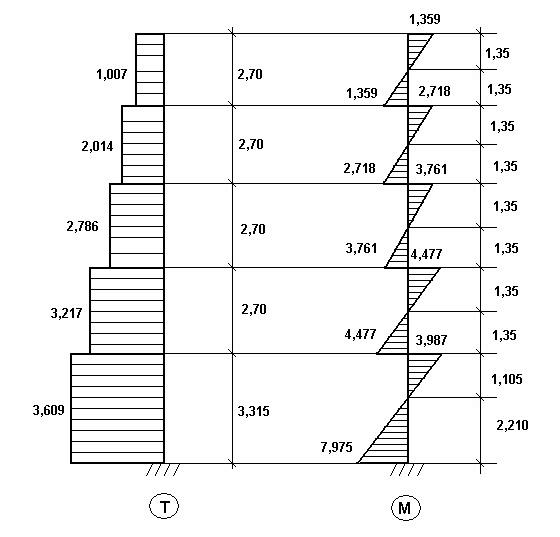

Diagramele T si M pentru 1 stalp

(rigiditatile sunt aceleasi - stalpii au aceeasi sectiune)

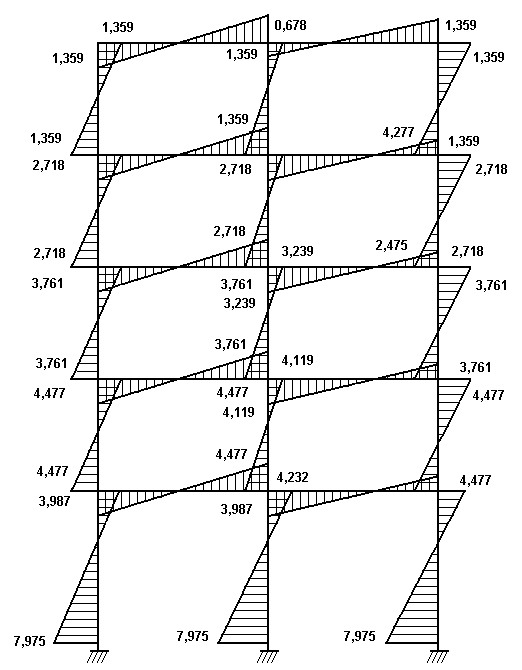

- din seism fara considerarea sarcinilor gravitationale

Dimensionare stalp marginal ax "A"

Se alege PC52

Bc15

Sectiune stalp 50 x 40 cm.



se iau 2 cm

pe o latura

Conform pentru cadrele etajate cu mai multe deschideri

nu este necesar calculul etrierilor.

Se prevad constructiv la 20cm distanta.

Stalp central

Sectiune stalp

Alegem PC52

Bc15

se iau 2 cm

pe o latura

Conform pentru cadrele etajate cu mai multe deschideri

nu este necesar calculul etrierilor.

Se prevad constructiv la 20cm distanta.

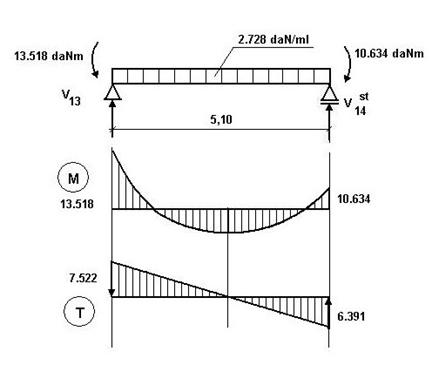

Grinzi transversale

alegem BC20

PC52

OB37

pentru PC52

sectiunea se afla intr-o zona plastica potentiala la solicitari seismice

se dispun etrieri la la 20cm.

si etrieri la 20cm distanta

Calculul agrafelor de manipulare

Sectiune grinda 30 45cm

pentru PC52

sectiunea se afla intr-o zona plastica potentiala la solicitari seismice

se dispun etrieri la la 20cm.

se ridica si se monteaza etrieri la 20cm distanta

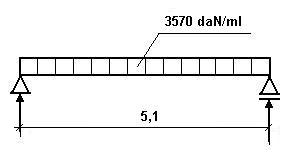

Calculul grinzilor longitudinale

Incarcari

planseu

o      greutate grinda

o      parapeti

o      zidarie fatada

Total

Sectiune grinda 20 45cm

Alegem Bc20

PC52

OB37

sectiunea se afla intr-o zona plastica potentiala la solicitari seismice

se dispun etrieri la la 20cm

care se ridica si se dispun etrieri la 20cm.

Calculul agrafelor de manipulare

conf STAS10101/2A1
