Reprezentarea in sectiune


Reprezentarea in sectiune




Reprezentarea in sectiune

Definitie: Sectiunea este reprezentarea in proiectie ortogonala pe un plan a unei piese, asa cum ar arata aceasta daca ar fi sectionata cu o suprafata fictiva de sectionare si daca ar fi indepartata imaginar partea aflata intre ochiul observatorului si suprafata de sectionare.

Planul de sectionare se alege in general paralel cu planul de proiectie pe care se face reprezentarea.

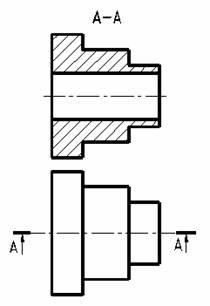

Traseul de sectionare este urma planului de sectionare pe planul de proiectie si se traseaza cu linie punct subtire avand la capete si la locurile de schimbare a directiei segmente de dreapta trasate cu linie continua groasa.

Notarea traseului de sectionare se face cu litere majuscule. Literele se scriu paralel cu baza formatului, desupra sau langa linia sagetii, cat si deasupra proiectiei.

Retinem : Sectiunea arata partile pline ale obiectului care sunt in contact cu planul de sectionare.

Piesele cu goluri interioare se reprezinta obligatoriu in sectiune, pentru a vedea forma golului.

Pe vedere se marcheaza cu linie punct mixta traseul planului de sectionare.

Se hasureaza doar suprafetele sectionate.

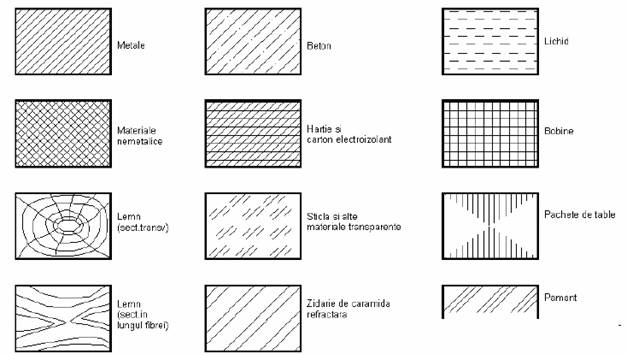

Hasuri utilizate in desenul tehnic (STAS 104-80)

Reguli de executie a hasurilor:

Hasurile se traseaza cu linie continua subtire inclinate la 45 fata de liniile de contur sau fata de una dintre axele de simetrie sau, daca nu este posibil fata de chenarul formatului. Daca linia de contur este inclinata la 45 hasura se executa cu inclinarea de 30 sau 60.

Hasurile tuturor sectiunilor care se refera la aceeasi piesa se traseaza in acelasi sens si la aceeasi distanta. Distanta dintre liniile de hasura se alege in functie de marimea suprafetei de hasurat.

Liniile de hasura se traseaza pana in linia de contur.

Liniile de hasura se pot intersecta cu liniile de cota, intrerupandu-se in dreptul cotei.

Hasurile pieselor sectionate in trepte se traseaza decalate la fiecare schimbare de plan.

Doua piese alaturate se hasureaza in sensuri diferite. Mai multe    piese se evidentiaza prin orientarea hasurilor si prin distanta diferita dintre ele.

Sectiunile cu latimi mai mici de 2 mm se pot innegri complet, iar la contactul intre doua sectiuni innegrite se lasa spatiu de 1-2 mm.

Suprafetele mari sectionate se pot hasura numai pe o fasie de-a lungul conturului respectiv numai la capete si in jurul gaurilor.
