Schema doua trepte mixt (serie - paralel) (fig.1.8) este o combinatie intre cele
doua scheme reprezentate mai sus.
O caracteristica a sa o constituie faptul ca treapta 1 de preparare a apei calde
utilizeaza 'caldura deseu' continuta de apa
calda care vine in instalatia de incalzire, si care altfel
ar fi fost returnata sursei de
caldura (ca la schemele anterioare).
De aceea se spune ca aceasta schema
asigura un grad sporit de utilizare a caldurii intrata cu
apa de retea in punctele termice centralizate.

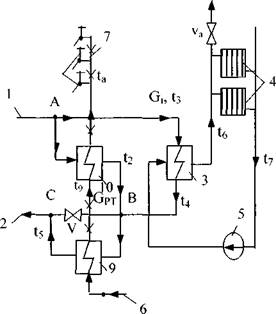

Fig.1.8. Schema punctului termic centralizat in sistem
bitubular inchis, cu prepararea apei calde, doua trepte mixt
(serie-paralel): 1,2 - retea de apa fierbinte (tur/retur); 3 schimbator de
caldura pentru
incalzire; 4 - consumatori de caldura pentru incalzire; 5
-pompa de circulatie; 6 - apa rece; 7 - apa calda de consum; 8 - consumatori
de apa calda; 9 - treapta intai de preparare a apei calde; 10 - treapta a doua de preparare a apei calde.
