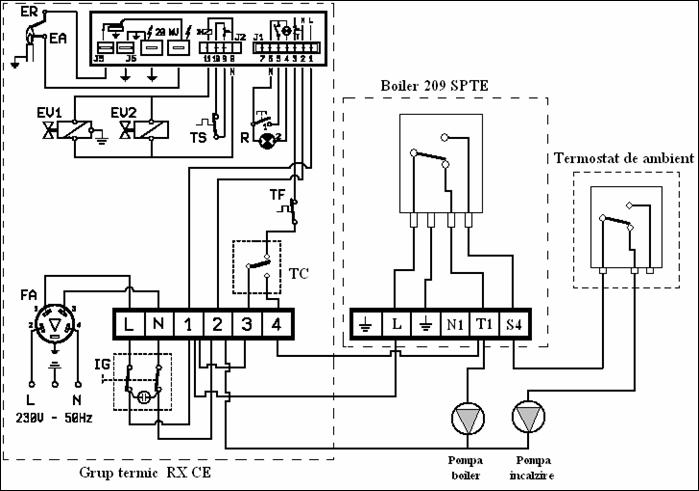

Grup termic RX CE IONO + Boiler 209 SPTE

Varianta 1

- cu prioritate pe acm

- cu (fara) termostat de ambient

- controlul temperaturii cu un singur termostat (TC)

- antiinertie la depasirea temperaturii reglate pe TC.

Obs.

- Temperatura agentului primar va fi data, atat pe incalzire cat si pe acm, de reglajul termostatului de cazan - TC. Pentru ca temperatura apei calde din boiler sa fie intodeauna peste 45 gr. C este necesar ca reglajul TC sa fie mentinut peste 60 gr.C.

- Intre toate echipamentele (grup termic, boiler, pompe) trebuie sa existe legatura la priza de impamantare prin conductor de minim 1,5 mmp.

Automatizare grup termic RX IONO - boiler acm SICC, 209 SPTE

Elemente existente: panoul electric RX (bloc ionizare-A, filtru retea-FA, intrerupator general-IG, regleta de conexiuni, termostatul de cazan- TC, termostatul de fum-Tf, panou electric SPTE, regleta de conexiuni boiler, termostatul de boiler-Tb).

Elemente noi: releu intermediar-R, termostat de limita- Tlim, comutator vara - iarna- Cv-i,

Detalii de executie:

Se scoate strapul din conectorii 1 - 4,

Se leaga contactul Ni al termostatului de cazan Tc pe conectorii 3 si 4,

Termostatul de fum se leaga pe firul comun al releului intermediar,

Se fixeaza in panoul grupului termic o regleta cu minim 6 conectori pentru legaturile spre exterior,

Intre grup si boiler se leaga direct un cablu cu trei fire (faza, nul si impamantare).

Comutatorul vara-iarna se monteaza pe fata panoului electric prin decuparea profilului pe peretele frontal de plastic.

Termostatul de limita si releul intermediar R (montaj cu soclu) se monteaza in interiorul panoului, prin fixare de peretii acestuia, pe interior. Tija termostatului limita se introduce in aceiasi teaca cu termostatul de cazan si cel de siguranta.

Conexiunile cablurilor se executa pe regletele existente sau direct pe papucii elementelor. Bobina releului trebuie sa fie la 220 Vac iar contactele sa suporte un curent maxim echivalent cu al celorlalte elemente din schema (Tc, TA, etc.).

Conductoarele de legatura trebuie sa aiba sectiunea de cel putin 1 mmp.

Daca pompele utilizate au puterea nominala mai mare de 500 W sau sunt cu alimentare trifazata se vor folosi relee intermediare sau contactoare pentru comanda acestora.

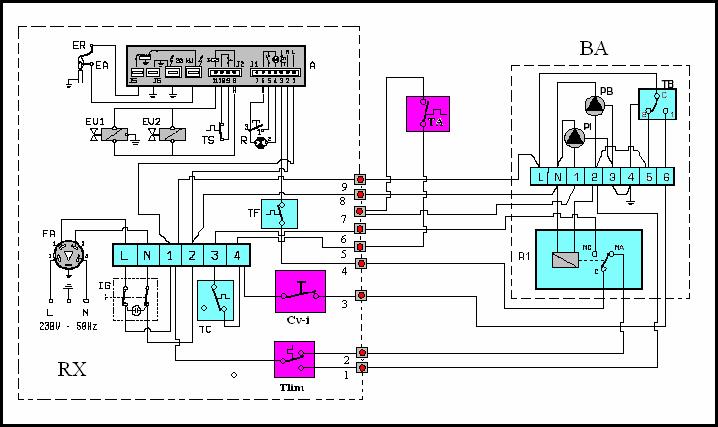

Automatizare cazan RX CE IONO cu boiler SIME - BA

Detalii de executie:

se monteaza in panoul grupului o regleta de conexiuni de minim 10 conectori,

se desface puntea dintre 1 si 4 (regleta RX),

se scot conductoarele de alimentare ale pompei de incalzire (acesta se va alimenta din regleta boilerului),

se conecteaza termostatul de cazan TC intre conectorii 3 si 4 (contactul Ni),

se monteaza pe capacul frontal comutatorul vara - iarna si se conecteaza ca in figura,

se decupleaza conductorul termostatului de fum de pe TC si se conecteaza in punctul 4 al regletei noi,

Tlim se introduce in panoul RX si se regleaza la 85 gr.C.

OBS. Daca releul R1, din dotarea boilerului BA, se transfera in panoul de comanda al cazanului, schema se simplifica si devine identica cu cea anterioara.

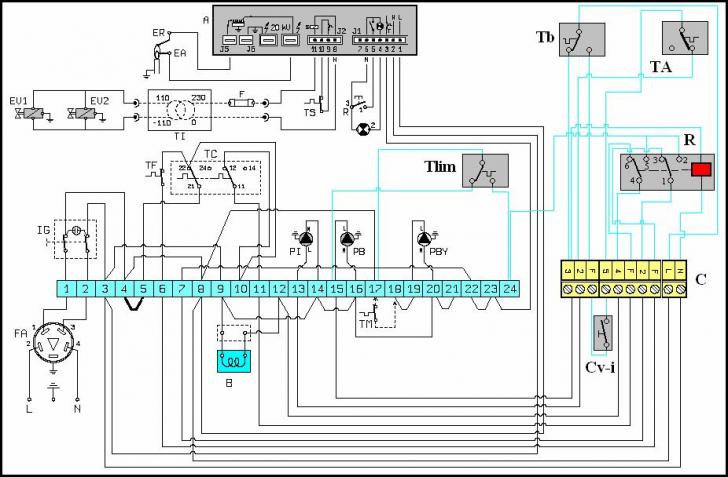

Automatizare grup termic RMG cu boiler pentru acm (SICC, BA, etc.)

Detalii de executie:

In regleta de conexiuni a grupului se fac urmatoarele modificari:

- se scoate puntea 6 - 7,

- se muta conductorul (legatura catre regleta C) din 4 in 6,

- se muta conductorul (idem) din 5 in 7,

- se elimina puntea 11 - 12,

- se muta conductorul (legatura catre regleta C) din 10 in 11,

- se executa legaturile conform schemei de mai sus.

Se scot puntile L - F1 si K4 - E1 de pe conectorul C. Daca in conectorul C nu se pot executa legaturile din schema acesta se poate inlocui cu o regleta normala respectand aceleasi notatii.

Se fac urmatoarele recomandari:

1. Schema se foloseste, in varianta de mai sus, atunci cand puterea boilerului instalat este cel putin egala cu jumatate din puterea cazanului. In cazul in care puterea boilerului este mai mica, este bine ca, atunci cand cazanul functioneaza pe acm, sa se excluda treapta a II a.

Pentru aceasta este suficient sa se scoata legatura intre pinii 2 si 5 ai releului intermediar - R.

2. Schema prezentata functioneaza cu prioritate pe acm. Daca se doreste functionarea fara prioritate se scoate conductorul comutatorului vara - iarna (Cv-i) din regleta F si se introduce in L.
