PROIECT Tehnician instalator pentru constructii - Instalatii interioare de alimenatare cu apa rece pentru un camin de baieti cu P+2 etaje cu 12 camere pe nivel pentru 210 elevi

Grupul Scolar "Matei Basarab" Craiova

PROIECT PENTRU OBTINEREA CERTIFICATULUI DE CALIFICARE PROFESIONALA NIVEL 3

Cuprinsul

-1- Argumentul

-2- Exigentele si criteriile de performanta pe care trebuie    sa le indeplinesca o instalatie

-3- Planul de amplasament

-4- Planul subsolului instalatiei

-5- Planul parterului instalatiei

-6- Planul etajului curent

-7- Schema coloanelor

-8- Schema izometrica

-9- Detalii de executie

-10- Dimensionarea conductelor instalatiei

-11- Necesar de materiale

Argument

Proiectul pentru obtinerea certificatului de calificare nivel 3 Tehnician instalator pentru constructii prezinta proiectarea unei <Instalatii interioare de alimenatare cu apa rece pentru un camin de baieti cu P+2 etaje cu 12 camere pe nivel pentru 210 elevi.>

Pentru intocmirea acestei lucrari am studiat bibliografia de specialitate, proiecte tehnologice utilizate de societatile care executa instalatii de apa pentru consum menajer, magazinele care comercializeaza materiale de instalatii si adrese web, site-urile acestor magazine.

La proiectarea instalatiei am tinut cont de exigentele si criteriile de performanta pe care trebuie sa le indeplineasca o instalatie.

Instalatiile tehnico-sanitare si de gaze trebuie realizate astfel incat sa raspunda unor conditii sau cerinte tehnico-economice. In instalatiile de alimentare cu apa rece si calda pentru consum menajer nu exista clase de calitate.

Regulile de realizare a unei instalatii interioare de alimenatre cu apa rece si calda pentru un consum menajer trebuie sa fie riguros respectate pe tot parcursul, incepand de la proiectare si terminand cu punerea in functiune.

O instalatie de alimentare cu apa rece sau calda trebuie sa indeplineasca un complex de conditii si anume:

-sa satisfaca functionarea pentru care a fost destinata,

-sa fie rezistenta si stabile,

-sa fie durabila si usor de intretinut,

-sa nu dauneze mediului inconjurator,

-sa aiba un aspect placut (sa fie estetica),

-sa prezinte sigutanta contra incendiilor,

-sa fie economica (ca executie si intretinere).

Aceste cerinte tehnico-economice pot fi grupate in urmatoarele categori generale de exigente pentru instalatiile de alimenatre cu apa rece si calda de consum menajer:

-exigente de siguranta: stabilitate, rezistenta, etanseitate,

-exigente de confort: functionalitate, igiena estetica,

-exigente de durabilitate: fiabilitate functionala, conditii de intretinere.

Proiectul contine partea scrisa si partea desenata.

In partea scrisa a proiectului am prezentat calculul instalatiei (dimensionarea conductelor in functie de numarul si natura consumatorilor) si extrasul de materiale.

La dimensionarea conductelor instalatiei interioare de alimentare cu apa rece pentru un camin de baieti cu P+2 etaje cu 12 camere pe nivel pentru 210 elevi am folosit nomogramele si consumurile specifice de calcul din sdandardele in vigoare.

Am ales ca instalatia interioare de apa calda, sa fie executata din teava din PVC tip G pentru ca prezinta siguranta in exploatare, durabilitate si siguranta.

Avantajele tevii din PVC tip G sunt urmatoarele:

-sunt usoare;

-au durata de viata lunga daca nu sunt lovite;

-nu se depune pe interior calcar din apa;

-nu corodeaza;

-se lucreaza usor.

Partea desenata cuprinde planul de incadrare in zona, planul subsolului, planul parterului, planul etajului current, schema coloanelor si schema izometrica de calcul

Detalii de executie

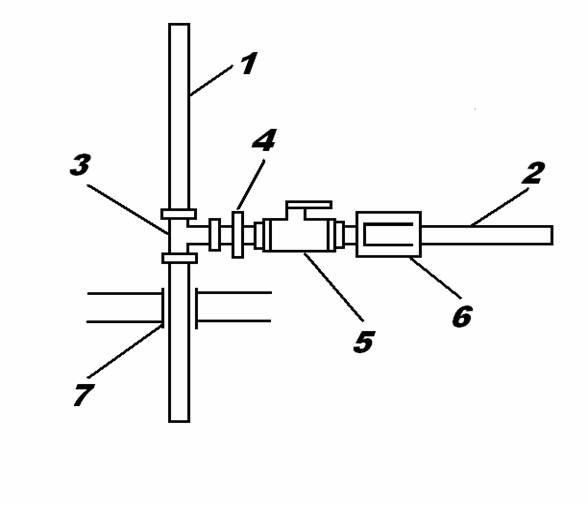

-A-

Legenda:

-1- coloana,

-2- conducta de legatura / derivatie

-3- teu redus,

-4- niplu,

-5- robinet cu ventil drept,

-6- racord olandez,

-7- tub de protectie.

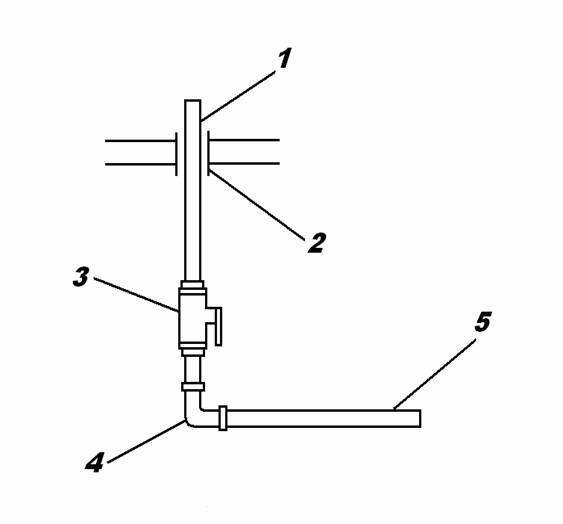

-B-

Legenda:

-1- coloana,

-2- tub de protectie,

-3- robinet de inchidere cu golire,

-4- cot la 90°,

-5- conducta de distributie

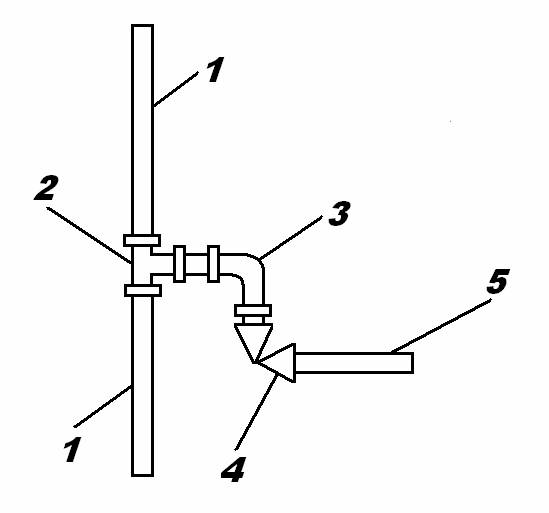

-C-

Legenda:

-1- coloana,

-2- tub de protectie,

-3- robinet de inchidere cu golire,

-4- cot la 90°,

-5- conducta de distributie

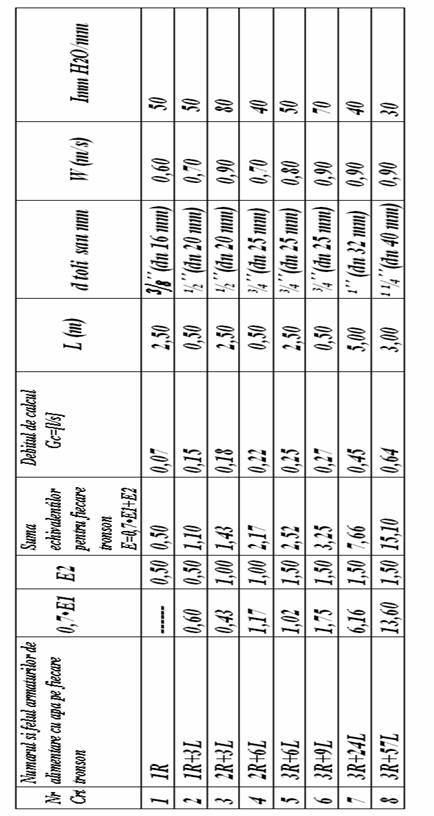

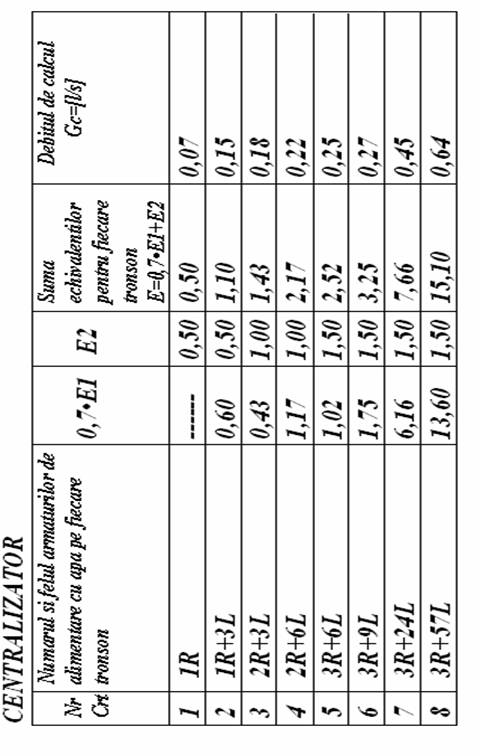

Dimensionarea conductei instalatiilor de apa rece

Tronsonul -1- :

Gc1=R

eR=0,50

E=0,50

Gc=0,07[l/s]

Tronsonul -2- :

Gc2=1R+3L

eR=

eL=

E=0,7.E1+E2=>0,7.1,05+0,50=1,10

Gc=0,15[l/s]

Tronsonul -3- :

Gc3=2R+3L

eR=0,50/.2=1,00

eL=

E=0,7.E1+E2=>0,7.1,05+1,00=1,43

Gc=0,18[l/s]

Tronsonul -4- :

Gc4=2R+6L

eR=0,50/.2=1,00

eL=

E=0,7.E1+E2=>0,7.2,10+1,00=2,17

Gc=0,22[l/s]

Tronsonul -5- :

Gc5=3R+6L
eR=0,50/.3=1,50

eL=

E=0,7.E1+E2=>0,7.2,10+1,50=2,52

Gc=0,25[l/s]

Tronsonul -6- :

Gc6=3R+9L

eR=0,50/.3=1,50

eL=

E=0,7.E1+E2=>0,7.3,15+1,50=3,25

Gc=0,27[l/s]

Tronsonul -7- :

Gc7=3R+27L

eR=0,50/.3=1,50

eL=

E=0,7.E1+E2=>0,7.9,45+1,50=7,66

Gc=0,45[l/s]

Tronsonul -8- :

Gc8=3R+57L
eR=0,50/.3=1,50

eL=

E=0,7.E1+E2=>0,7.19,95+

Gc=0,64[l/s]

Necesar de materiale

Obiecte sanitare:

-lavoar -57 buc

-baterie amestecatoare -57 buc

-sifon de scurgere -57 buc

-vas de closet -3 buc

-reverzor vas de closet -3 buc

-robinet de colt ½´´ -3 buc

Materiale:

-teava din PVC tip G dn 40 mm - 10 m

-teava din PVC tip G dn 32 mm - 20 m

-teava din PVC tip G dn 25 mm - 15 m

-teava din PVC tin G dn 20 mm - 10 m

-teava din PVC tip G dn 16 mm - 5 m

-teava din PVC tip G dn 16 mm de legatura la obiecte - 30 m

Fitinguri si armaturi:

-robinet bransament 1¼´ - 1 buc

-reductie de la 1¼´-1´´- 1 buc

-robinet de inchidere cu golire 1´´- 4 buc

-teu egal 1´´- 2 buc

-cot la 90° 1´´- 2 buc

-reductie de la 1´´- ¾´´ - 4 buc

-cruce redusa ¾´´x ½´´x ½´´x ¾´´ - 6 buc

-teu redus ¾´´x ½´´x ¾´´ - 2 buc

-robinet cu ventil drept ½´´ - 21 buc

-niplu ½´´ - 21 buc

-racord olandez ½´´ - 21 buc

-teu egal ½´´ - 2 buc

-cruce egala ½´´x ½´´x ½´´x ½´´ 1 buc

-cot la 90 ½´´ 1 buc

-reductie de la ½´´- ⅜´´ 1 buc

-reductie de la ¾´´ - ½´´ - 4 buc
