SCOALA NATIONALA DE GAZ
MEDIAS
DOMENIUL: CONSTRUCTII SI LUCRARI PUBLICE
CALIFICAREA: INSTALATOR RETELE DE DISTRIBUTIE
LOCALE SI MAGISTRALE DE GAZE
PROIECT DE ABSOLVIRE
a anului de completare clasa a-XI-a
EXECUTAREA MONTARII UNEI SUPAPE DE BLOCARE INTR-O INSTALATIE INTERIOARA DE GAZE NATURALE
CAPITOLUL 1
MEMORIU JUSTIFICATIV
Gazele naturale in
Romania a fost prima tara din Europa care a extras, transportat si utilizat gazele naturale si prin rezervele de gaze naturale descoperite, extrase, transportate si utilizate ocupa in anul 1945 locul doi pe plan mondial, iar in prezent s-a situat in primele zece locuri.
Istoria
gazelor naturale in
Prima conducta de gaze naturale din Europa a fost Sarmasel - Turda, avand o lungime de 50km si un diametru de 250 mm pentru iluminarea acestui oras cu gaze, o alta premiera mondiala in iluminatul public. In anul 1940 s-a pus in functiune prima conducta cu diametru de 500mm din Transilvania spre Bucuresti.
Transportul gazelor naturale s-a dezvoltat in decursul timpului de la conductele de lemn folosite local cu secole in urma in Extremul Orient, la sistemele nationale si internationale de conducte moderne ce depasesc lungimea cca 2.500.000 km, din care cca 700.000 km in S.U.A. si cca 300.000 km.
Datorita calitatii gazelor naturale din Bazinul Transilvaniei (de cca 90 % metan) s-au dezvoltat incepand in anul 1918 alaturi de iluminatul public si in orasele din vecinatate Turda, Tarnaveni, Medias, Cluj, Sighisoara etc., industriile de fabricatie a sticlei, portelanului, emailarii, producerea negrului de fum, precum si folosirea casnica la pregatirea hranei si incalzire.
Avand in vedere ca industria gazifera s-a dezvoltat in ultima perioada de timp, normal ca si numarul consumatorilor, atat industriali cat si casnici, a crescut considerabil comparativ cu anii '80.
Tocmai din acest considerent s-a extins si executia unui numar mare de retele de alimentare cu agze naturale, consumatorii fiind destul de diversificati.
Acest lucru m-a determinat sa-mi aleg aceasta tema si sa dezvolt subiectul privitor la Executia montarii unei supape de blocare intr-o instalatie interioara de gaze naturale.
Proiectul cuprinde 5 capitole si o anexa unde am explicat necesitatea montarii unei supape de blocare intr-o instalatie interioara de gaze naturale. Ca la orice lucrare executanta nu am uitat Normele de tehnica securitatii muncii, precum si referirile corespunzatoare la bibliografia consultanta.
Pentru a putea realiza acest proiect am tinut cont si de cunostintele cumulate la modulele privind Transportul, tratarea si distributia gazelor ; Reprezentarea intalatilor de gaze in proiecte de executie ; Procedee de imbinare in retele de gaze ; Executia retelelor de gaze; Exploatarea si intretinerae retelelor de gaz.
CAPITOLUL 2
INSTALATIA INTERIOARA DE GAZE NATURALE
Instalatia interioara este partea din instalatia de utilizare, din interiorul cladirilor, cuprinsa intre robinetul de incendiu si aparatele de utilizare, inclusive cosul de evacuare a gazelor de ardere.
Dupa destinatia si marimea consumatorilor de gaze se disting :
-instalatii interioare de utilizare neindustriala a gazelor naturale ,care alimenteaza aparate si arzatoare din cladiri de locuit , social culturale.
-instalatii interioare de utilizare industriala , a gazelor naturale.
Pentru utilizarea gazelor combustibile naturale in interiorul cladirior civile si industriale fara riscuri de incendiu sau explozie, sunt introduce o serie de restrictii obligatorii, ca, de exemplu :
incaperile in care sunt montate instalatii de gaze naturale sunt prevazute cu ferestre spre exterior, a caror suprafata totala rezulta din raportul : 0,05 m² pentru fiecare metro cub de volum din incapere (acest raport nu este obligatoriu pentru hale industriale vitrate);
volumul incaperii in care se monteaza instalatii de gaze trebuie sa fie de cel putin 18 m³, iar bucatariile, baile si oficiile vor avea minimum 7,5 m³, pentru a se asigura aerul necesar arderii;
arzatoarele cu flacara libera in instalatiile industriale sunt admise numai daca nu prezinta pericol de incendiu sau explozie si daca se asigura minimum de aer necesar arderii complete a gazului combustibil;
in general, se folosesc aparate de utilizare racordate la cos pentru evacuarea gazelor arse, cu exceptia bucatariilor, a laboratoarelor si oficiilor dininstitutii unde se admit aparate cu flacara libera, daca se asigura volumul de aer necesar arderii.
Instalatii interioare de utilizare neindustriala a gazelor naturale. In aceste instalatii se utilizeaza gaze naturale la presiune intermediara sau joasa.

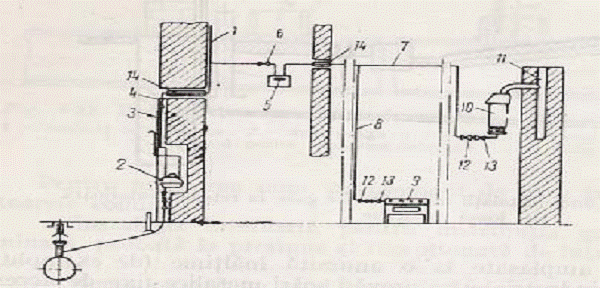

Instalatia interioara de utilizare menajera a gazelor dintr-o cladire de locuit se compune din coloana montata alimentata cu gaze la presiune joasa din postul de reglare prin conducta exterioara pe care se monteaza robinetul de incendiu; la coloana montata se leaga reteaua instalatie interioare. Intre coloana montata si reteaua interioara se monteaza contorul pentru masurarea si inregistrarea debitului de gaze prevazut cu robinetul de control. Din contor, gazele trec prin conducta de distrubutie si prin conductele de racord la aparatele de utilizare cu flacara libera sau aparatele racordate la cosul de fum. Fiecare aparat de utilizare este prevazut cu doua robinete montate pe conducta de racord si anume, un robinet de siguranta si celalalt de manevra. In instalatiile interioare de gaze naturale se utilizeaza robinete cu cep prevazute cu filet interior la racordurile de intrare, respectiv, iesire a gazelor. Corpul se termina la partea superioara cu un cap de sectiune patrata, astfel ca, pentru actionarea lui este necesara o cheie speciala cu orificiu patrat si cu maner. In portiunea de travesare prin elementele de constructie, conductele de gaze se introduc in tuburi de protectie.
coloana montata
2.post de reglare
3.conducta exterioara
4.robinet de incendiu
5.contor pt. masurarea si inregistrarea debitului de gaze
6.robinet de contor
7.conducta de distributie
8.conducta de racord
9. aparat de utilizare cu flacara libera
10.aparat de utilizare cu flacara inchisa
11.cos de fum
12 robinet de siguranta
13 robinet de manevra
14. tub de protectie
Traseele conductelor instalatiilor interioare de gaze urmaresc pe cat posibil peretii, stalpii, grinzile, cladiri etc; la alegerea acestor trasee conditiile de siguranta au prioritate fata de cele de estetica.
Traseele instalatiilor de gaze din cladirie de locuit se aleg in asa fel in cat fiecare apartament sa fie racordat la o coloana montata printr-o derivatie proprie, nefiind permisa trecerea conductelor de gaze care alimenteaza un apartament prin alt apartament. Pe conducta de derivatie se monteaza contorul prevazut cu robinetul de contor. Instalatia din apartament este alimentata prin conducta.
Pentru cladirile de locuit cu mai multe etaje, cu incalzire centrala si cu bucatarii suprapuse, se admite ca distributia gazelor naturale sa se faca prin contorul comun, de la care comanda de distributie alimenteaza coloanele la care sunt racordate derivatiile pe care sunt montate robinetele de siguranta si respectiv de manevra.

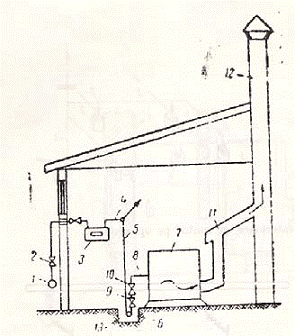

Instalatia interioara de gaze naturale combustibile pentru o centrala termica este alimentata in conducta exterioara prevazuta cu robinetul de incendiu. Gazele patrund in contor masurandu-li-se debitul si apoi in conducta de distributie la care sunt racordate derivatiile care alimenteaza distribuitorul. La distribuitorul din dreptul arzatoarelor cazanelor, sunt montate conductele de racord pe care se monteaza robinetul de siguranta si de manevra. Gazele arse sunt evacuate prin canalul de fum si cos. Distribuitorul se monteaza in fata cazanelor intr-un canal acoperit, cu tabla striata.
1. conducta exterioara
2. robinet de incendiu
3.contor
4.conducta de distributie
5.derivatii
6.distribuitor
7.cazane
8.conducte de racord
9.robinet de siguranta
10 robinet de manevra
11.canal de fum
12.cos de fum
13 canal de tabla
Instalatii interioare de utilizare industriala a gazelor naturale.
In aceste instalatii se utilizeaza gaze naturale la presiune redusa, intermediara si joasa. Agregatele industriale sunt alimentate cu gaze prin intermediul statiilor de reglare in care are loc trecerea gazelor de la o treapta de presiune la alta.
Gazele naturale preluateddin reteaua de reparatie, prin conducta de bransament, trec prin statia de reglare principala de unde, prin instalatia exterioara de presiune medie, se pot alimenta atat agregatele prevazute cu robinete de incendiu, statia de reglare alipita centralei termice, cat si statia de reglarede la presiune medie la presiune redusa. Instalatia exterioara de presiune redusa poate alimenta direct agregatele, precum si instalatia interioara de presiune redusa, in care se monteaza posturile de reglare pe agregate.
Reteaua interioara de gaze se executa din tevi negre de otel, imbinate prin sudura sau fitinguri in care caz trebuiesa se asigure o buna etansare a imbinarilor.
Aparatele consumatoare de gaze si arzatoarele se racordeaza, de obicei, prin legaturile rigide la coloane. Fac exceptie aparatele cu flacara libera, cu debit nominal sub 0,4 m³/h, precum si unele arzatoare industriale instalate la aparatele mobile (cuptoare, basculante, aparate de taiere etc.), care pot fi legate cu racorduri flexibile.
CAPITOLUL 3
EXECUTAREA MONTARII UNEI SUPAPE DE BLOCARE INTR-O
INSTALATIE INTERIOARA DE GAZE NATURALE
In cazul scaderii presiunii sub o valoare minima admisa sau in cazul intreruperii accidentale a alimentarii cu gaze naturale, presiunea exercitata de gaz pe suprafata interioara a membranei aflata sub capacul fixat pe corp scade, arcul se destinde si preseaza supapa pe scaunul sau, inchizand trecerea gazului.
La reluarea alimentarii cu gaz, chiar daca presiunea gazului revine la valoarea normala, supapa nu se deschide, deoarece forta data de presiunea gazului se exercita numai pe suprafata inferioara a discului supapei si nu poate invinge forta arcului.
Pentru a se relua curgerea gazului, se deschide ventilul cu ac obturator mentinut in pozitia normala inchis de arc iar gazul trece prin orificiu, marind forta de presiune asupra suprafetei inferioare a membranei; in acest fel, supapa elibereaza sectiunea de trecere a gazului in instalatie.
Supapa de blocare se monteaza dupa contor si inaintea arzatorulu, astfel ca reluarea functionarii este pusa in evidenta ata prin faptul ca, contorul incepe sa inregistreze consumul de gaze, cat si prin citirea presiunii gazului la manometru montat imediat dupa supapa de blocare.
Dispozitivele de siguranta si control pentru arzatoare asigura fie intreruperea alimentarii cu gaz in cazul stingerii accidentale a flacarii, fie reglarea debitului de gaz in functie de temperatura de ardere a acestuia.
Cele mai fiolosite sunt : ventilul de sigurantacu flacara de veghe si regulatorul de debit.

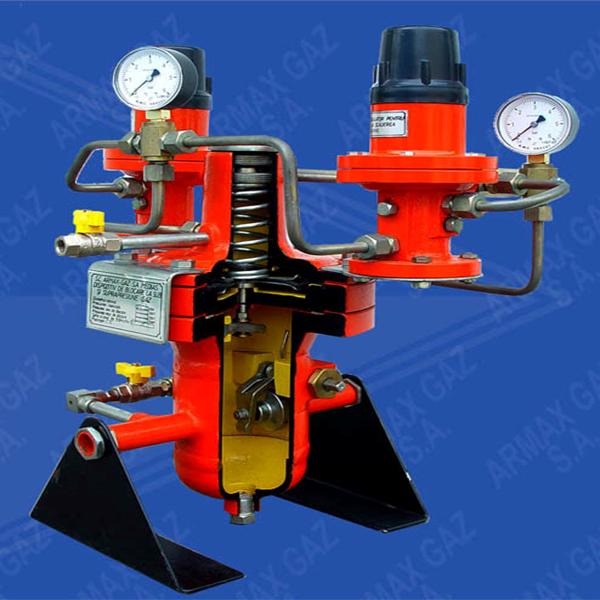

DISPOZITIV DE BLOCARE LA SUB SI SUPRAPRESIUNE D.B.G. Dn 20,25 Pn 16,25,40
Utilizare:
Dispozitivul de blocare la sub si suprapresiune D.B.G.Dn 20,25 Pn 16, 25 si 40 este utilizat in instalatiile degaze combustibile, avand rolul de a bloca trecerea gazelor spre consumator la cresterea sau scaderea presiunii peste limitele prescrise in aval de regulator.
Produsul face parte din categoria elementelor de protectie a consumatorilor.
Orice modificare a variatiei presiunii din aval de regulator, peste limitele prescrise, datorita variatiei debitului in mod special sau altor factori,duc la blocarea trecerii gazelor combustibile spre consumator. Principalele parti componente sundate se pot observa in desenul de mai jos.
Montarea in instalatie se face conform schemei.
S.C.ARMAX GAZ S.A.

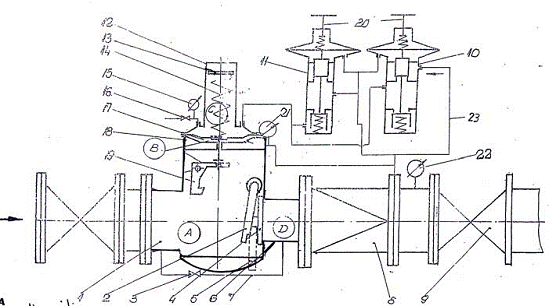

SCHEMA UNEI SUPAPE DE BLOCARE
1. Corp dispozitiv 13. Piulita reglare
2. Suport clapeta 14. Arc
3. Robinet egalizare 15. Manometru pres.
4. Clapeta 16. Robinet evacuare
5. Maneta armare 17. Membrana
6. Scaun 18. Placa separare pres.
7. By-pass 19. Clichet
8. Regulator presiune 20. Surub reglare
9. Robinet aval 21. Manometru pres.
10. Servo.blocare max 22. Manometru pres.
11. Servo.blocare min 23. Conducta impuls
12. Capac
PRINCIPIU DE FUNCTIONARE
In conditii normale de functionare ,dispozitivul este armat si permite trecerea gazului spre regulator. La scaderea sau cresterea presiunii, servoregulatorul permite trecerea presiunii de comanda pe partea superioara a membranei. In aceasta situatie se creeaza un dezechilibru pe suprafata membranei , care va duce la eliberarea clapetei care va obtura sectiunea de trecere .
CARACTERISTICI TEHNICE
Presiunea nom. Pn . . . .16 , 25,40 bar
Presiunea minima de blocare . 0,2 bar
Presiunea maxima de blocare . . 20 bar
Abaterea fata de valoarea reglata ..
Temp. fluidului de lucru . + 5 C C
Temp.mediului ambiant . - 30 C C
CAPITOLUL 4
NORME DE TEHNICA SECURITATII MUNCII
LA LUCRARILE EFECTUATE
Pentru toate etapele de exploatare a sistemului de alimentare cu gaze naturale, se respecta prevederile referitoare la protectia, siguranta si igiena
Obligatiile si raspunderile pentru protectia, siguranta si igiena muncii revin:
- conducatorilor locurilor de munca;
- personalului de exploatare;
- consumatorilor casnici.
Conducatorii locurilor de munca sau, dupa caz, delegatii imputerniciti ai acestora au obligatia sa realizeze, in principal:
- instruirea personalului la fazele si intervalele stabilite prin legislatie, intocmirea si semnarea cu personalul instruit a documentelor doveditoare;
- dotarea cu echipament individual de protectie si de lucru;
- acordarea alimentatiei de protectie si a materialelor igienico-sanitare pentru
prevenirea imbolnavirilor profesionale;
- verificarea starii utilajelor, agregatelor, aparatelor si sculelor, cu care se lucreaza si inlaturarea sau repararea celor care prezinta defectiuni;
Personalul de exploatare are urmatoarele obligatii:
- sa participe la toate instructajele in conformitate cu legislatia in vigoare;
- sa poarte echipamentul de lucru si de protectie la locul de munca si sa-l intretina in stare de curatenie;
- sa nu utilizeze scule, aparate si echipamente defecte;
- sa aplice in activitatea sa prevederile normelor de care a luat cunostinta la instruire,precum si orice alte masuri necesare pentru evitarea accidentelor.
Prevenirea si stingerea incendiilor
In toate etapele de exploatare a sistemului de alimentare cu gaze naturale, se respecta normele si dispozitiile referitoare la prevenirea si stingerea incendiilor.
Obligatiile si raspunderile pentru prevenirea incendiilor revin conducatorilor locurilor de munca, personalului de exploatare al operatorului de distributie si consumatorilor.
Conducatorii locurilor de munca au obligatia sa realizeze in principal:
- instruirea personalului la etapele stabilite prin legislatie, intocmirea si semnarea cu personalul instruit a documentelor doveditoare;
- verificarea starii utilajelor, aparatelor, echipamentelor si sculelor cu care se
lucreaza si inlaturarea sau repararea celor care prezinta pericol de incendiu;
Personalul de exploatare are urmatoarele obligatii:
- sa participe la toate instructajele in conformitate cu legislatia in vigoare;
- sa nu utilizeze utilaje, aparate, echipamente si scule defecte sau neadecvate
mediului de lucru;
- sa aplice in activitatea sa prevederile normelor de care a luat cunostinta la
instruire, precum si orice alte masuri necesare pentru evitarea incendiilor;
sa asigure indeplinirea masurilor de prevenire si stingere a incendiilor,
stabilite potrivit legii
CAPITOLUL 5
BIBLIOGRAFIE
Vintila Stefan, Constantinescu Gheorghe
Tehnologia instalatilor sanitare si de gaze
Editura didactica si pedagogica R A - Bucuresti
Ghitescu Dan
Tehnologia instalatilor sanitare si de gaze
Editura didactica si pedagogica Bucuresti
Pop Florean, Cosma Florin
Elemente pneumatice de reglare si siguranta
Centru de instruire si formare profesionala al SNTGN, Trangaz SA Medias
Metsch M, Dragulescu R, s.a
Extractia, tratarea si transportul titeiului si a gazului
Editura didactica si pedagogica - Bucuresti
Muntean Gh
Cartea instalatorului de gaze combustibile
Editura tehnica - Bucuresti
Vintila St, Busuioc Horea
Instalatii tehnico-sanitare si de gaze
Editura didactica si pedagogica - Bucuresti
