INSTRUCTIUNI DE MONTAJ SI UTILIZARE - CISMEA STRADALA

INSTRUCTIUNI DE MONTAJ SI UTILIZARE

GENERALITATI

Obiect

Prezentele instructiuni se refera la produsul denumit "CISMEA STRADALA" si care poate fi montata pe retele de apa cu presiunea de lucru de pana la 6 bar .

1.2 Domeniul de aplicare

Cismeaua stradala se utilizeaza pentru alimentarea cu apa in gospodariile individuale sau spatiile publice

Denumirea comerciala

Denumirea comerciala : Cismea stradala

Durata de viata normata

Durata de viata a cismelelor stradale este de 10 ani .

Aceasta depinde de modul de intretinere si exploatare.

1.5 Descriere si functionare

Componenta

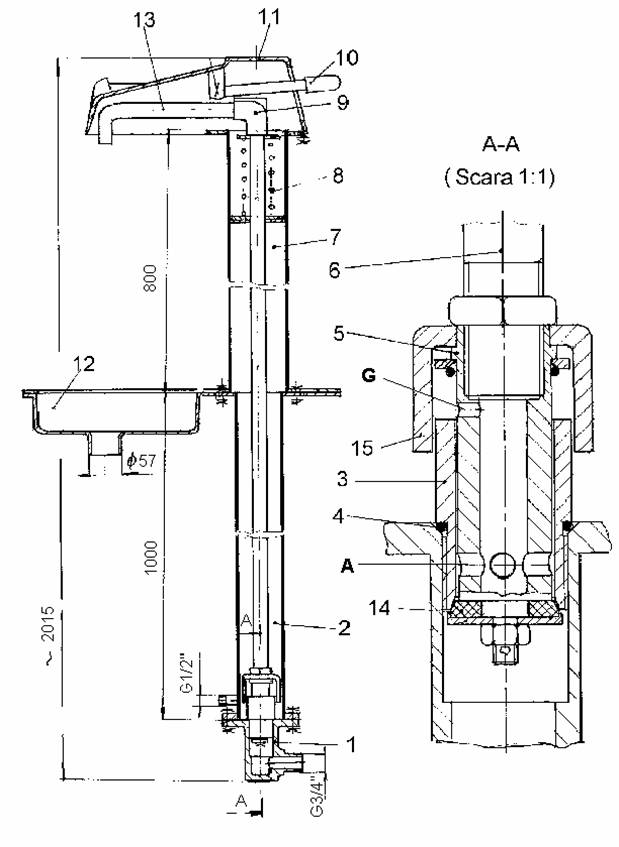

Principalele parti componente sunt conform tabelului si desenului de mai jos:

Functionare

In pozitia de repaos robinetul se afla in pozitia ''normal inchis''  . Pe teava de scurgere nu curge apa .

Prin apasarea manuala a parghiei poz. 10 arcul poz. 8 se comprima , iar la cursa de 15 mm orificiile de admisie'' A '' ale pistonului poz 5 ajung in camera suportului robinet poz. 1 in care se afla apa sub presiune . Apa din retea circula pe traseul : piston-teava de alimentare -cot-teava de scurgere .

Cand se elibereaza parghia , resortul ridica pistonul , accesul apei la orificiile de admisie este obturat de garnitura cismea , robinetul se inchide si se intrerupe alimentarea cu apa . Apa ramasa pe coloana se scurge prin orificiile «  G » in tronsonul subteran si de aici prin racordul G1/2 la punctul cel mai apropiat al canalizarii. ,evitandu-se pericolul de inghet pe timpul iernii .

Apa scursa si neutilizata de consumatori se colecteaza in cuva si de aici in conducta de canalizare .

Instructiuni de exploatare , intretinere si reparatii .

Prin specificul lor cismelele stradale sunt deservite de populatie fara calificare deosebita .

Elementele de uzura care necesita interventii in vederea repararilor sunt garniturile din cauciuc poz. 14 .

Pentru a avea acces la garnituri se demonteaza cele 4 suruburi M 8x20 ,care fixeaza capul cismea poz. 11 .

Prin prin rotirea tevii de scurgere se va demonta subansamblul : Teava de scurgere -cot -teava de alimentare- piston . Se inlocuiesc garniturile deteriorate. Montarea se executa in ordinea inversa a demontarii .

Pentru functionarea ireprosabila a cismelei stradale , beneficiarul trebuie sa efectuieze periodic revizii tehnice si reparatii astfel :

I.        Revizii tehnice la 6 luni .

La revizia tehnica se efectuiaza urmatoarele verificari si lucrari :

-Se verifica functionarea corecta a cismelei ;

-Se verifica existenta scurgerilor pe pozitia '' inchis '' ;

-Se verifica strangerea suruburilor ;

-Se verifica golirea antiinghet .

II. Reparatii curente la doi ani

La reparatiile curente , in afara de verificarile si lucrarile de la punctul I. se mai executa urmatoarele lucrari ;

-Se demonteaza partial cismeaua ;

Se inlocuiesc garniturile « O » din cauciuc si garnitura cismea ;

Se inlocuiesc elementele de asamblare gasite lipsa sau deteriorate la demontare ;

Se verifica gradul de uzura al corpului piston si al pistonului ;

Se curata orificiile de admisie a apei si de golire ale pistonului ;

Se verifica starea arcului  . In cazul in care arcul de compresiune nu mai asigura inchiderea robinetului , se inlocuieste .

Se verifica protectia anticoroziva . Suprafetele de vopsea deteriorate se curata pana la metal curat si se revopsesc .

Piesele care prezinta uzuri pronuntate , sunt crapate sau rupte se inlocuiesc .

III . Reparatia capitala la 10ani

La reparatia capitala in afara de verificarile de la punctul II. se mai executa urmatoarele lucrari:

-Cismeaua se demonteaza complet ;

-Se curata de impuritati ;

-Piesele nereparabile se inlocuiesc ;

-Piesele reparabile se repara ;

-Se revopsesc piesele .

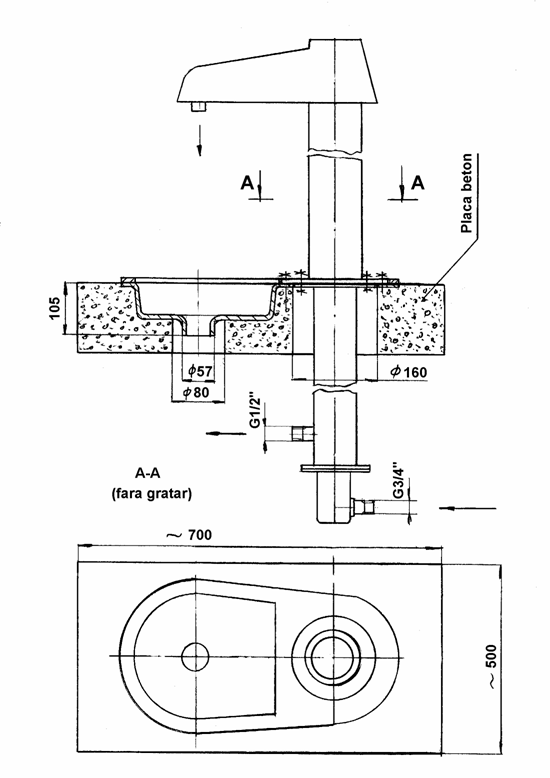

AMPLASARE SI MONTAJ (vezi si figura de mai jos)

Zona unde va fi montata cismeaua trebuie dezgropata pentru a ajunge la nivelul unde se afla magistrala de alimentare cu apa potabila si conducta de colectare ape reziduale.

Se aseaza cuva in pozitia prevazuta pe un suport provizoriu . Se aseaza gratarul , apoi cismeaua propriu-zisa se aseaza in pozitie verticala si se fixeaza prin 3 suruburi M10 pe cuva.

Se face racordarea la reteaua de apa potabila prin intermediul stutului filetat G3/4'' .

Stutul de golire al cuvei , prin care se colecteaza apa care nu a fost utilizata si stutul G1/2'' al cismelei prin care se colecteaza apa de pe coloana cand cismeaua a fost inchisa (pentru evitarea inghetului) se racordeaza la conducta de golire care se descarca in punctul cel mai apropiat al canalizarii.

Se va umple groapa si se va turna o placa din beton conform figurii de mai jos.

ATENTIE ! ! ! : In cazul in care stutul filetat G ½'' nu se racordeaza la conducta de colectare a apei reziduale se vor lua masuri astfel incat la montaj si in timpul functionarii sa nu intre nisip si alte impuritati prin stutul filetat G1/2''. (Exclus dopuri pline). Se recomanda o teava din PE 25x2 care se autofileteaza la un capat pe stutul G1/2''iar celalalt capat sa fie sub nivelul stutului G ½''

COMPLETUL DE LIVRARE SI LISTA PIESELOR DE SCHIMB

Livrarea produsului se face fara piese de schimb . Acestea se pot livra la comanda .

Lista pieselor de schimb este conform tabelului de mai jos .
