Instalatii de incalzire - herz - schema

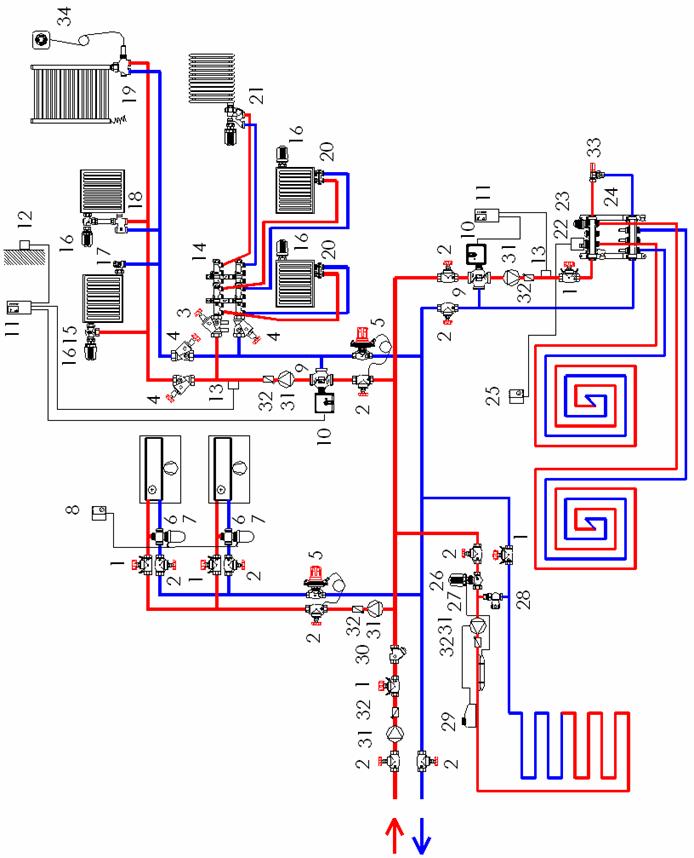

SCHEMA GENERALA - INSTALATII DE INCALZIRE

Legenda 4217 GM 4217 GR 4117 M pompa clapeta antiretur

Pag

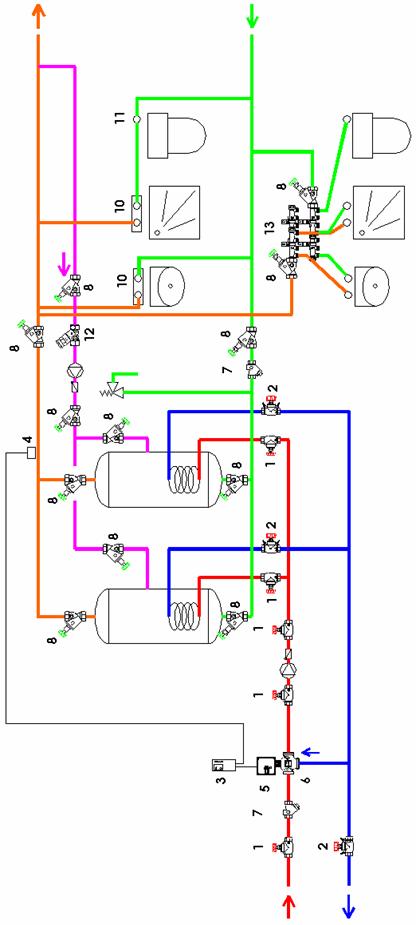

SCHEMA GENERALA - INSTALATII SANITARE

Legenda 4217 GR 4217 GM consola sanitara piesa tip teu

Pag

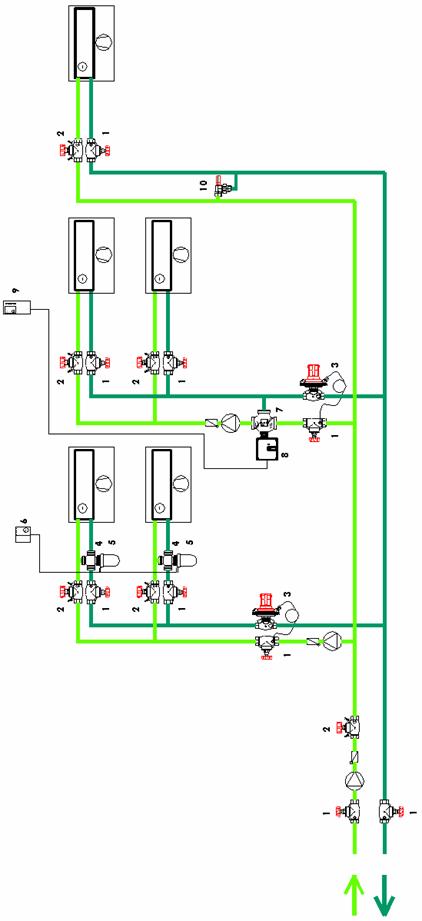

SCHEMA GENERALA - INSTALATII CLIMATIZARE

Legenda 4217 GR 4217 GM

Pag

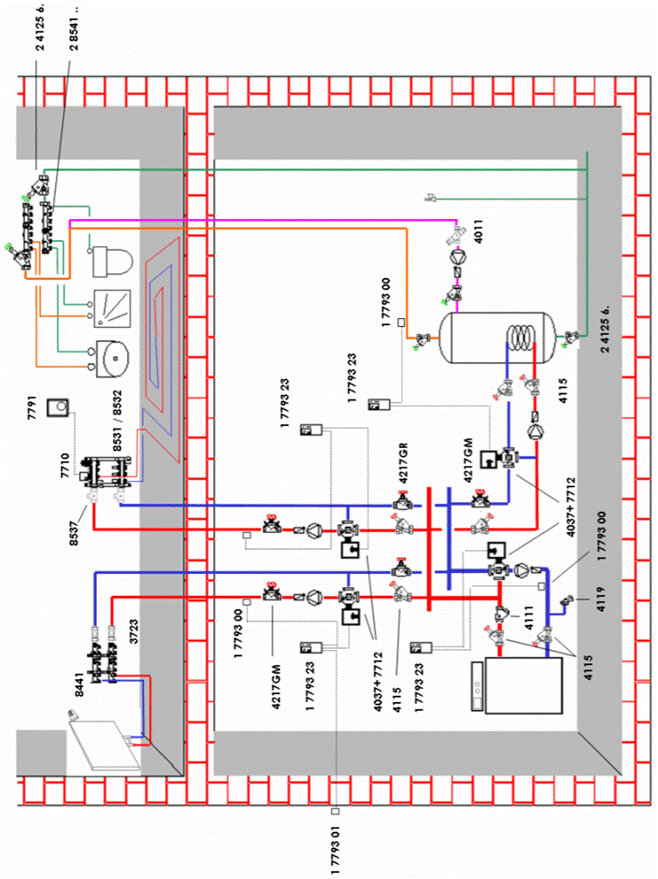

SCHEMA GENERALA - INSTALATII INCALZIRE SI SANITARA

Legenda 4217 GR 4217 GM

Pag

Capete termostatice.

Model	Denumire	Cod
	Termostat "Porsche" pentru corpuri de incalzire cu pozitie de "0" (blocare mecanica
	Termostat "Clasic" pentru corpuri de incalzire fara pozitie de "0", (fara blocare mecanica
	Termostat "Mini" pentru corpuri de incalzire cu pozitie de "0" (blocare mecanica
	Termostat "Herzcules" pentru corpuri de incalzire, cu reglaj impotriva persoanelor neautorizate si antivandalismului.

Model	Denumire	Cod
	Set termostatic compus din cap termostatic si robinet termostatic drept ½" drept ⅜"
	Set termostatic compus din cap termostatic si robinet termostatic colt ½" colt ⅜"

Seturi termostatice.

    Pentru alte modele si tipuri constructive consultati departamentul firmei.

Robinete termostatice.

Model	Denumire	Cod
	Robinet termostatic drept ⅜" Robinet termostatic drept ½" Robinet termostatic drept ¾" Robinet termostatic drept 1"
	Robinet termostatic colt ⅜" Robinet termostatic colt ½" Robinet termostatic colt ¾" Robinet termostatic colt 1"

Robinete Tur cu reglaj manual.

Model	Denumire	Cod
	Robinet tur drept ⅜" dublu reglaj Robinet tur drept ½" Robinet tur drept ¾" dublu reglaj Robinet tur drept 1" dublu reglaj
	Robinet tur colt ⅜" dublu reglaj Robinet tur colt ½" Robinet tur colt ¾" dublu reglaj Robinet tur colt 1" dublu reglaj

Robinete Retur cu reglaj manual.

Model	Denumire	Cod
	Robinet retur drept ⅜" Robinet retur drept ½' Robinet retur drept ¾" Robinet retur drept 1"
	Robinet retur colt ⅜" Robinet retur colt ½' Robinet retur colt ¾" Robinet retur colt 1"

    Pentru alte modele si tipuri constructive consultati departamentul firmei.

Piese de schimb



Accesorii









Robinete de retur

Racorduri

6211 6213 6235 6274 6098

Legaturi la tevi

Ptr. cupru si tevi metalice

Ptr. tevi plastice

1 6066 1 6098

Piese de schimb
Accesorii	7780    6800			6701
Robinete de tur	HERZ - DR-T- 90			HERZ - GP
	6823 1 6823 71 6824     1 6837 91 6824 F			5523 + 5523 F    1 5523 71 5524 + 5524 F    1 5537 01
Racorduri	6209 + 6210 6211 6213 6235 6274 6098
Legaturi la tevi	Ptr. cupru si tevi metalice		Ptr. tevi plastice
	1 6272 11 6284		1 6266 01 6066 6098

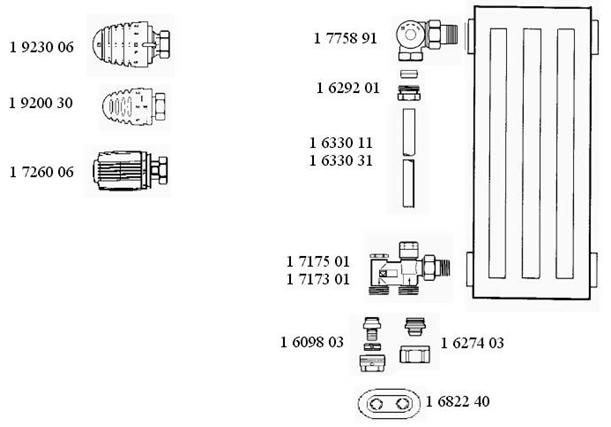

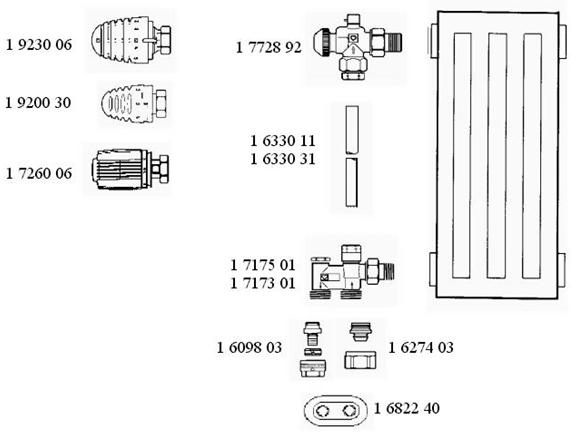

Modele de racordare a corpurilor de incalzire - Herz 2000

robinet termostatic cu aerisitor

Nr.Crt	Denumire	Cod
	Herz TS coltar cu robinet de aerisire ½" x 15
	Teava de legatura 15x1mm H 600 mm H= 1000 mm
	Piesa bypass bitub G ¾" In regim bitubular In regim monotubular
	Cap termostatic Porsche Mini Standard
	Conector PEX 20 x 2 mm / G ¾" Conector Cupru 18 x1 mm / G ¾"	1 6098 xx 1 6274 xx
	Piesa de mascare pentru tevi cu diametru de 14-20 mm, cu distanta dintre axe de 40 mm

Modele de racordare a corpurilor de incalzire - Herz 2000

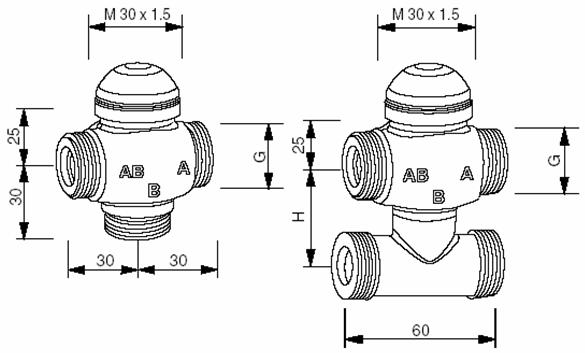

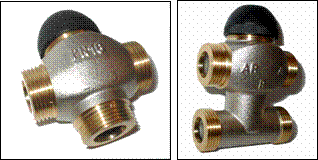

robinet termostatic in trei axe

Nr.Crt	Denumire	Cod
	Robinet in trei axe ,,AB" pe stanga Robinet in trei axe ,,CD" pe dreapta
	Conector Cupru ½" x 15 mm
	Teava de legatura 15x1mm H= 600 mm H= 1000 mm
	Piesa bypass bitub G ¾" In regim bitubular In regim monotubular
	Cap termostatic Porsche Mini Clasic
	Conector PEX 16x2 mm / G ¾", (Ø16, 17, 18, 20) Conector Cupru 15x1 mm / G ¾", (Ø12, 14, 15, 16, 18)	1 6098 xx 1 6274 xx
	Piesa de mascare pentru tevi cu diametru de 14-20 mm, cu distanta dintre axe de 40 mm

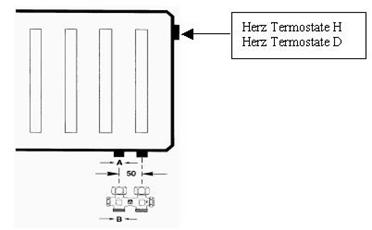

Modele de racordare a corpurilor de incalzire - Herz 3000

Specific radiatoarelor cu robinete integrate (ventil incorporat)

Herz 3000 - armaturi de racordare pentru sisteme mono si bitubulare

cu prereglare, inchidere, golire si umplere.

Nr.Crt	Denumire		Cod
Cu racord G ¾
		Herz 3000, model drept
		Herz 3000, model de colt, cu golire pe partea stanga
		Herz 3000, model de colt, cu golire pe partea dreapta
Cu racord Rp ½ x G ¾
		Herz 3000, model drept, (nipluri incluse 1 3002 12)
		Herz 3000, model de colt, cu golire pe partea stanga, (nipluri incluse 1 3002 12)
		Herz 3000, model de colt, cu golire pe partea dreapta, (nipluri incluse 1 3002 12)

c

Nr.Crt	Denumire		Cod
Cu racord G ¾
		Herz 3000, model drept
		Herz 3000, model in unghi
Cu racord Rp ½ x G ¾
		Herz 3000, model drept, (nipluri incluse 1 3002 12)
		Herz 3000, model in unghi, (nipluri incluse 1 3002 12)
Cu racord G ¾, reglarea efectuandu-se in partea din fata
		Herz 3000, model drept
		Herz 3000, model in unghi
Cu racord Rp ½ x G ¾, reglarea efectuandu-se in partea din fata
		Herz 3000, model drept, (nipluri incluse 1 3002 12)
		Herz 3000, model in unghi, (nipluri incluse 1 3002 12)

Nr.Crt	Denumire		Cod
		Herz, Cap Porsche termostatic ,,D"
		Herz, Cap Standard termostatic ,,D"
		Herz, Cap Porsche termostatic ,,H"
		Herz, Cap Standard termostatic ,,H"

Armaturi de racordare la sistemele de instalatii.

Nr.Crt	Denumire		Cod
		Conector Cupru 15, 18 x1 mm / G ¾"	1 6274 xx
		Conector PEX 16,17,18, 20 x 2 mm / G ¾"	1 6098 xx

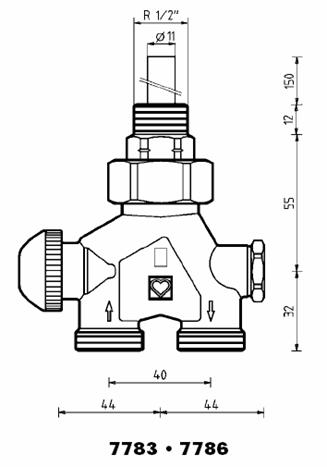

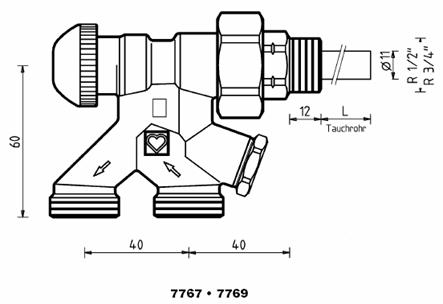

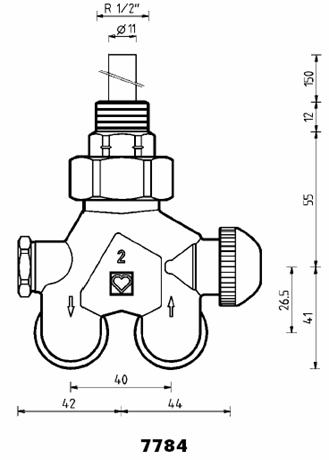

Modele de racordare a corpurilor de incalzire tip portprosop

Nr.Crt	Denumire	Cod
	Herz VUA-40 model drept, monotubular, R ½", l=150, Ø=11
	Herz VUA-40 model drept, bitubular, R ½", l=150, Ø=11
	Herz VUA-40 model drept, monotubular, R ½", l=290, Ø=11
	Herz VUA-40 model drept, bitubular, R ½", l=290, Ø=11
	Conector PEX 14,16,17,18, 20 x 2 mm, G ¾"	1 6098 xx
	Conector Cupru 12,14,15, 18 x1 mm, G ¾"	1 6274 xx

    Pentru alte modele si tipuri constructive consultati departamentul firmei.

Modele de racordare a corpurilor de incalzire tip portprosop

    Pentru alte modele si tipuri constructive consultati departamentul firmei.

Modele de racordare a corpurilor de incalzire tip portprosop

    Pentru alte modele si tipuri constructive consultati departamentul firmei.

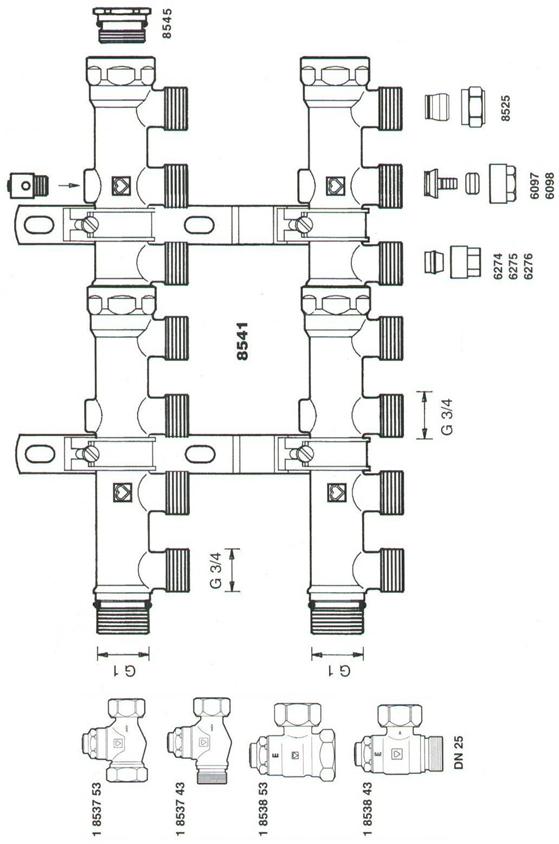

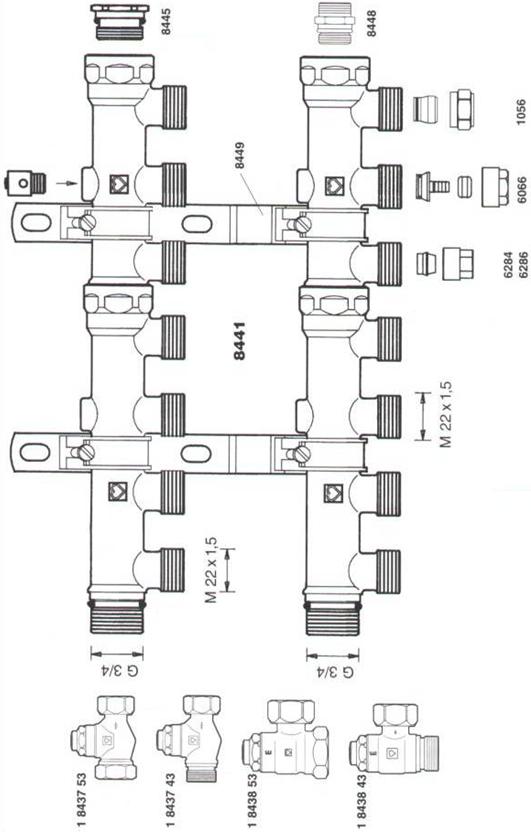

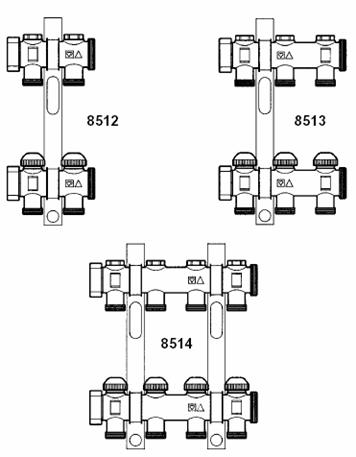

Distribuitoare pentru incalzirea cu radiatoare - DN 20 ( 3/4")

Pereche de distribuitoare compacte DN 20, constand intr-o pereche de distribuitoare cu dispozitive de sustinere, un robinet de aerisire si doua obturatoare de capat preasamblate de catre fabricant.

Racordurile pentru racordarea la tevi filetate si elementele de imbinare prin insurubare se comanda separat.

    Pentru alte modele si tipuri constructive consultati departamentul firmei.

Distribuitoare pentru incalzirea cu radiatoare - DN 25 ( 1")

Pereche de distribuitoare compacte, constand intr-o pereche de distribuitoare cu dispozitive de sustinere, un robinet de aerisire si doua obturatoare de capat preasamblate de catre fabricant. Mufele de tranzitie pentru racordarea la tevi filetate si elementele de imbinare prin insurubare se comanda separat.

    Pentru alte modele si tipuri constructive consultati departamentul firmei.

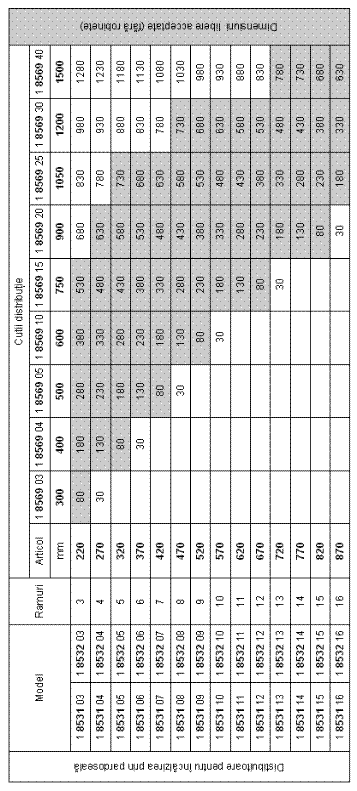

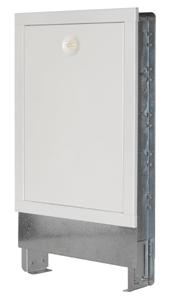

Cutii pentru distribuitoare

Cutie din tabla de otel pentru distribuitore.

Galvanizata la cald, usa din fata si cadrul acoperite cu email alb (RAL 9010),

Sina deflectoare, posibilitate de ajustare in adancime (80-110 mm) si inaltime (705-775 mm),

Sina de fixare pentru dispozitivele de prindere ale distribuitorului si a placii frontale.

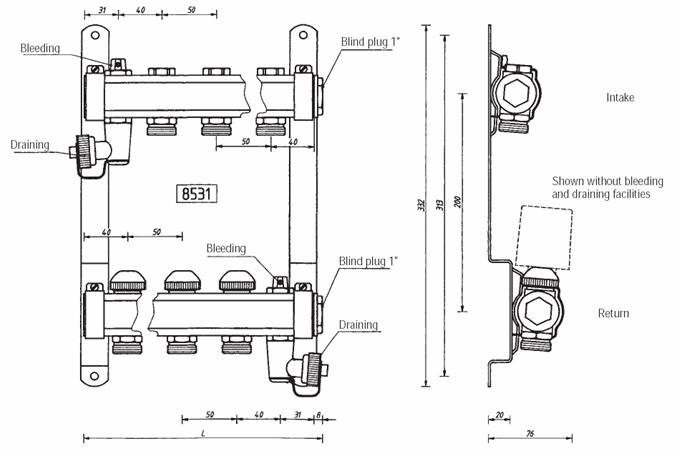

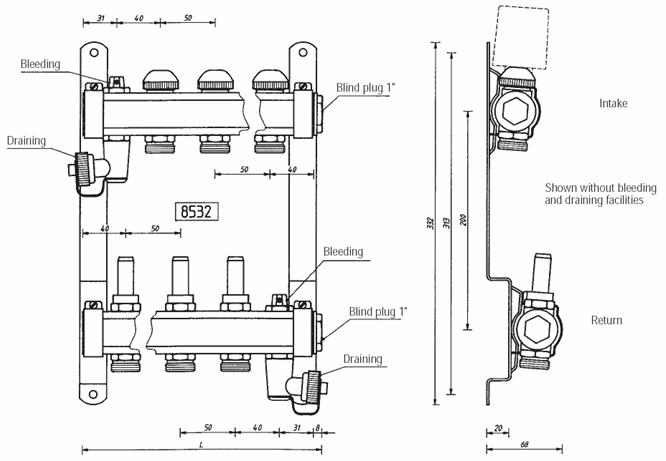

Distribuitoare pentru incalzirea prin pardoseala - DN 25 ( 1")

Set de distribuitoare de tip bara cu indicare de debit

Set de distribuitoare de tip bara

    Pentru alte modele si tipuri constructive consultati departamentul firmei.

Distribuitoare pentru incalzirea prin pardoseala - DN 32 ( 1 ¼")



Distantier

Niplu de racord



Racord ptr. cupru    Racord ptr. pex Dop

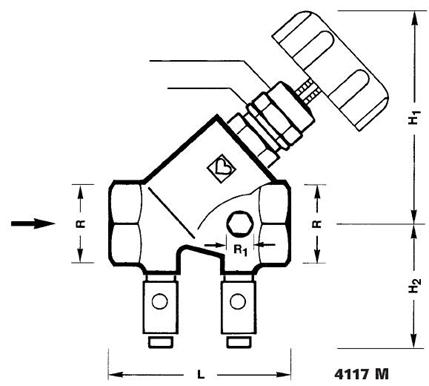

STRÖMAX-M

Robinet de reglare pentru coloane prevazut cu robinete de masura.

Model cu scaun oblic, mufa x mufa.

Robinetele de golire se comanda separat.

Cu marcator pentru prereglare Cod 1 6517 05.

Pentru alte modele si tipuri constructive consultati departamentul firmei.

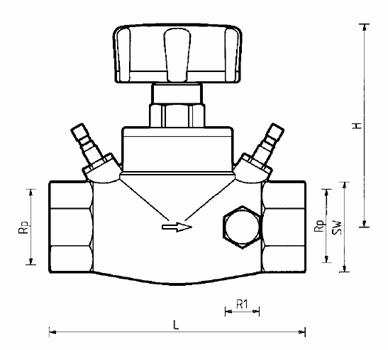

STRÖMAX-GM

Robinet de reglare pentru coloane prevazut cu robinete de masura. Tija neascendenta.

Model cu scaun drept, mufa x mufa, tip O-ring, prereglare prin limitarea cursei robinetului cu indicarea digitala a treptei de prereglare afisata in vizorul rotii de manevra. Cu sigiliu pentru prereglare Cod 1 6517 04 si marcator pentru prereglare Cod 1 6517 05. ½" - 2" : 2 stuturi de ¼" blindate cu dopuri filetate 1 0272 09.

Pentru alte modele si tipuri constructive consultati departamentul firmei.

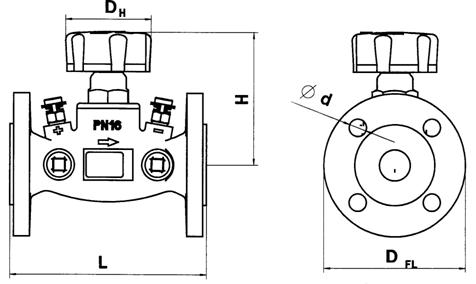

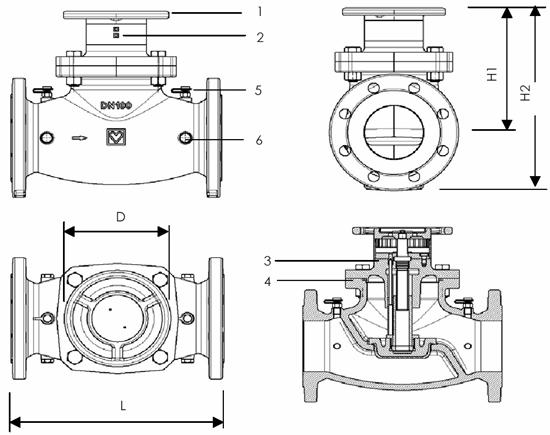

STRÖMAX-GMF

Robinet de reglare cu flanse pentru coloane prevazut cu robinete pentru masurarea presiunii diferentiale.

Carcasa din fonta, flansa PN 16, lungime constructiva conform EN 1561, vopsit in albastru.

Oberteil din alama si tija neascendenta. Indicator digital pentru nivelul de preajustare afisat

in fereastra rotii de manevra.

- 2 stuturi de masura (1 0284) sunt montate langa roata de manevra.

- 4 gauri Rp 3/8 cu dop de inchidere ,

- sigiliul 1 6517 04 si indicatorul de preajustare 1 6517 05 sunt incluse.

- robinetele de golire se comanda separat.

Pentru alte modele si tipuri constructive consultati departamentul firmei.

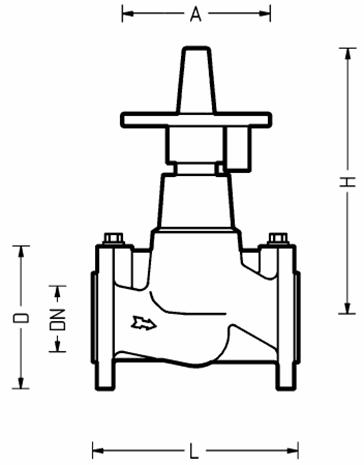

STRÖMAX-MF

Robinet de reglare cu flanse pentru coloane.

Carcasa din fonta, flansa PN 16, lungime constructiva conform DIN 1691, vopsit in albastru.

Oberteil din alama si tija neascendenta. Indicator digital pentru nivelul de preajustare afisat

in fereastra rotii de manevra.

- sigiliul 1 6517 04 si 2 stuturi de masura (1 0284 09) sunt livrate odata cu produsul.

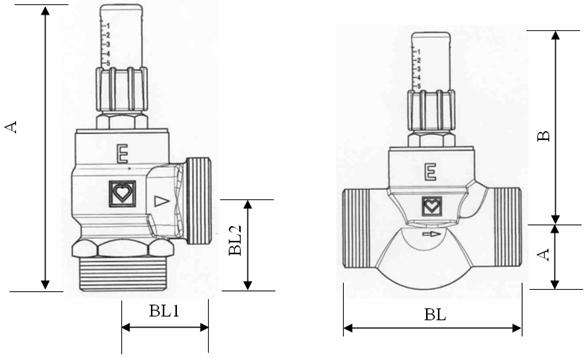

Robinet de descarcare la presiune diferentiala

Robinet HERZ de descarcare hidraulica in functie de presiunea diferentiala,

model de colt sau drept.

Temperatura maxima de functionare    110 C

Presiunea maxima de functionare    10 bar

Presiune diferentiala (fixata din fabricatie) 1 bar

Presiune diferentiala reglabila    0,5 - 5 bar

Robinetul de descarcare la presiune diferentiala se foloseste in instalatiile de incalzire avand montate robinete termostatice pe corpurile de incalzire. Rolul sau este de a recircula debitul din surplusul cresterii presiunii de pe coloana de tur.

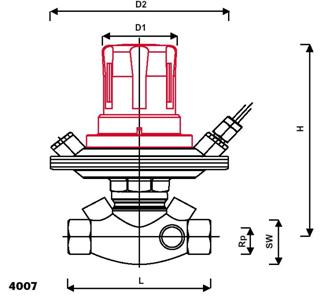

Regulator de debit si presiune diferentiala,

model cu mufe filetate

Regulator proportional, model in pozitie dreapta, fara energie auxiliara, pentru instalatii cu robinete termostatice montate pe corpurile de incalzire. Presiune diferentiala 50 - 300 mbar reglabila, fara trepte. Model galben (alama), racordarea in instalatie se realizeaza pe ambele parti cu mufe filetate, conducta de transmisie a impulsurilor 1000 mm inclusa in pachet, robinetele de golire se comandata separat.

Date tehnice:

- presiunea maxima de lucru 10 bar

- diferenta maxima a presiunii diferentiale pe corpul vanei    2 bar

- temperatura maxima admisa 110 ^oC

- calitatea apei in conformitate cu normele in vigoare

- membrana si elementele de etansare sunt din cauciuc tip EPDM

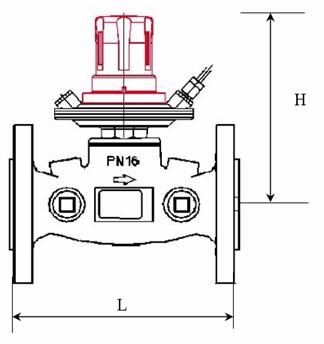

Regulator de debit si presiune diferentiala,

model cu flanse

Regulator proportional, model drept, fara energie auxiliara, montat pe retur si folosit in special in instalatiile cu robinete termostatice montate pe corpurile de incalzire.

Valorile de reglare a presiunii diferentiale 50 - 300 mbar reglabila, fara socuri.

Carcasa din fonta cenusie GJL 250 conform EN 1561, flansa conform EN 1092, PN 16, vopsit in albastru cu 4 orificii Rp 3/8 si dopuri de inchidere. Racordarea in instalatie se realizeaza pe ambele parti cu flanse. Produsul este livrat impreuna cu conducta de transmisie a impulsurilor 1000 mm.

Robinetele de golire se comanda separat.

Date tehnice:

- presiunea maxima de lucru 10 bar

- diferenta maxima a presiunii diferentiale pe corpul vanei    2 bar

- temperatura maxima admisa 110 ^oC

- calitatea apei in conformitate cu normele in vigoare

- membrana si elementele de etansare sunt din cauciuc tip EPDM

STRÖMAX-GF

Robinet de reglare pentru coloane prevazut cu robinete de masura.

Model cu scaun drept, flansa x flansa. Corp din fonta GJL 250 conform EN 1561, flanse conforme cu EN 1092, PN 16, lungime conform ONORM EN - 558 -1, vopsit in albastru.

Cu marcator pentru prereglare Cod 1 05 si stuturi de masura. Treapta de prereglare este afisata pe axul rotii de manevra.

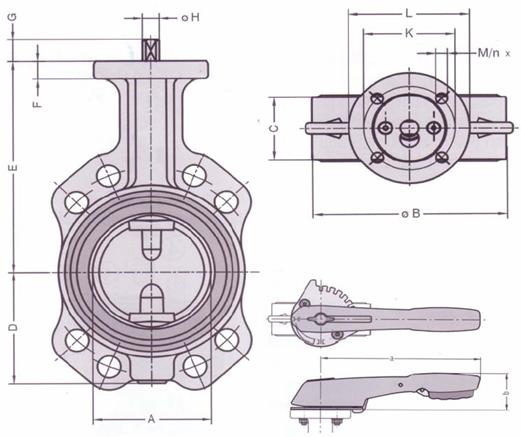

Robinet tip fluture versiune cu nervuri complete

Manta corp subtire din fonta cenusie, corp din fonta maleabila cu nervuri, ax si disc din aliaj otel crom 13% si garnitura de EPDM.

Cu ax anti-purjare si inchidere ermetica bidirectionala, considerente de inalta siguranta in exploatare si intretinere.

Adecvat pentru sisteme de apa si aer pentru incalzire, racire, aer conditionat ca si pentru protectie anti-incendiu si aplicatii din agricultura.

Maner ergonomic blocabil cu "manevrare sigura".

Temperatura minima este de -20^oC.

Temperatura maxima este de 110^oC.

Presiunea maxima este de 16 bar.

Disc acoperit cu otel carbon.

Presiunea maxima este de 10 bar.

Pentru dimensiunile DN250 si DN300

este necesara actionarea manuala cu transmisie elicoidala

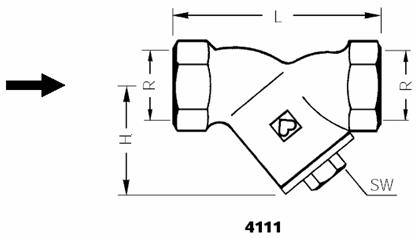

Filtru de impuritati

Armaturi de retinere a murdariei cu sita, cu ochiuri fine din otel crom-nichel, largimea ochiului de sita 0,40 sau 0,75 mm. Model galben (alama), mufa x mufa.

Piese de racordare:

DN 15: model universal cu mufe speciale pentru teava filetata si prindere cu set de racord.

DN 20: Adaptor 1 6266 20 si set de racord G¾".

Adaptorul si setul de racordare se comanda separat.

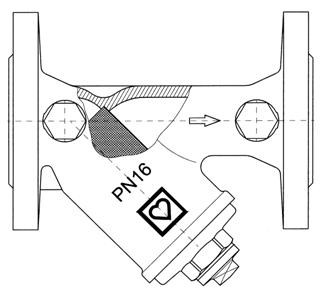

Filtru de impuritati

Armaturi de retinere a murdariei cu sita, cu ochiuri fine din otel crom-nichel, largimea ochiului de sita 0,75 mm. Model in conformitate cu norma EN 1561 si flanse conform EN 1092, PN 16. Vopsit in albastru.

Limitatoare pentru temperatura de circulatie a apei calde menajere.

Limitator pentru temperatura de circulatie ½"

Limitator pentru temperatura de circulatie ¾"

Functionare:

Limitatorul HERZ pentru temperatura de circulatie este un robinet de strangulare termostatic folosit in instalatiile cu pompa de recirculare a apei calde menajere. Este un regulator proportional fara energie auxiliara. Regleaza temperatura fluidului pe conducta de circulatie si asigura in mod automat distributia apei calde in mai multe conducte (daca exista). Limiteaza debitul de apa care circula la valoarea necesara mentinerii unei temperaturi constante si reduce la minimum pierderile de circulatie. Scaunul robinetului aflat in carcasa este deschis sau inchis de catre scaunul conic. La cresterea temperaturii, acesta este deplasat de catre elementul termostatic, incet si continuu, fara lovituri de berbec in instalatie, catre pozitia "inchis", iar in cazul scaderii temperaturii este deschis de un arc inspre elementul termostatului. Mediul de dilatare din interiorul elementului termostatic transforma variatia de temperatura in variatie de distanta.

Date de functionare:

Temperatura maxima de functionare 110°C

Presiunea maxima de functionare 10 bar

Material: alama rezistenta la dezincare

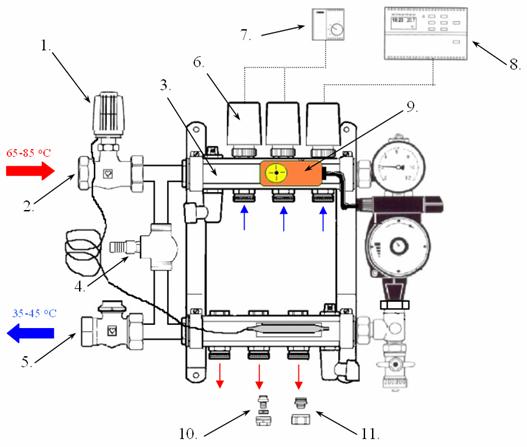

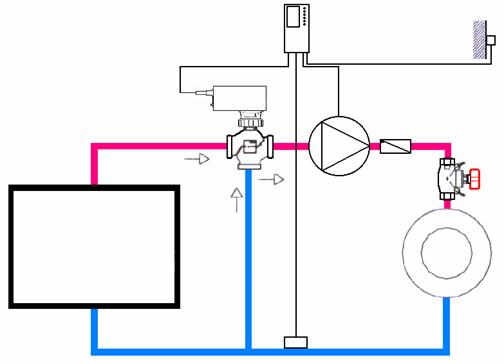

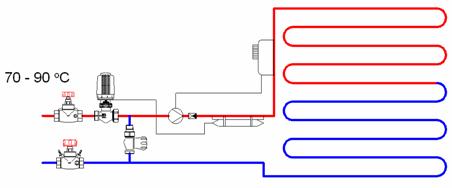

Set de reglare Herz pentru incalzirea prin pardoseala - 8100

Functionare:

Se obtine printr-un amestec de apa pentru incalzire din tur si bypass pe retur.

Temperatura de tur in circuitul de incalzire a pardoselii este mentinuta constanta in limitele unei plaje P necesare din punct de vedere al tehnicii de reglare. Modificarile temperaturii de tur sunt transmise ventilului de catre senzorul pentru suprafete al capului termostatic. Daca se produce aici o defectiune, regulatorul electric deconecteaza pompa. Astfel debitul vehiculat prin instalatie trece in acest caz prin robinetul de bypass. Cu ajutorul capului termostatic 1 7420 06 se seteaza temperatura dorita intr-un interval de valori, 20-50 ^oC, prin intermediul sondei la distanta cu tub capilar de lungime 2000 mm.

Racordul la teava:

cu seturile de strangere (ptr. cupru sau plastic) 1 6276 xx, 1 6275 xx, 1 6097 xx, 1 6098 xx

Reglare:

Reglarea se efectueaza cu ventilul pentru bypass deschis la maxim. Temperatura dorita pentru tur se regleaza prin intermediul capului termostatic. Daca temperatura turului nu atinge valoarea dorita, atunci robinetul pentru bypass trebuie inchis treptat pana cand se atinge valoarea reglata.

Date tehnice:

Temperatura maxima de regim recomandata pentru incalzirea pardoselilor 35°C

Presiunea maxima de regim 10 bar

Domeniul de valori nominale 20-50°C

Sistem de distributie prin pardoseala cu distribuitor

Ansamblu vana cu trei cai si componentele de automatizare.

HERZ- Vana cu trei cai termostatica 7762, 7763

Utilizare:

Realizeaza reglarea puterii mediilor transmitatoare de caldura prin reglarea debitelor pentru aparatele de incalzire sau racire a aerului sau pentru schimbatoarele de caldura. Debit constant in circuitul primar.

Racord de inversare intre consumatori de caldura (circuit de incalzire si incalzire apa calda menajera) sau intre diferiti producatori de caldura precum cazane, pompe de caldura sau instalatii solare.

Reglare mixta prin montarea pe retur. Debit constant in circuitul secundar.

Functionare:

Vana de distributie din alama cu trei cai este adecvata printre altele pentru montarea in instalatiile de racire. Armatura poate fi montata de exemplu pe returul unei instalatii de racire pentru reglarea temperaturii din coloana primara, in functie de temperatura incaperii. Vanele cu trei cai au o intrare si doua iesiri. Fluidul este dirijat catre una din cele doua iesiri in functie de pozitia talerului vanei. Prezinta avantaje pentru toate motoarele uzuale in automatizarea cladirilor si regulatoarele de temperatura cu racord filetat M30 x 1,5, datorita dimensiunilor constructive reduse, posibilitatilor de racordare universala: cu nipluri filetate, piulite olandeze, pentru tevi de cupru si din otel, pentru tevi din materiale plastice sau multistrat, care se pot racorda prin intermediul imbinarilor cu suruburi si inele de fixare G ¾".

Cap cu termostat prevazut cu senzor de masura sau de imersiune. Functionarea vanei are loc in pozitie intermediara. La o crestere a temperaturii, trecerea dreapta se inchide, iar iesirea curbata se deschide.

Motorul termic reglabil (in 2 puncte) este deschis cand nu este alimentat la curent. Daca nu exista tensiune, trecerea dreapta a vanei este deschisa, iar iesirea curbata este inchisa. In timpul inversarii nu apar lovituri de berbec in sistem.

Exemple:

racord de inversare intre consumatori de caldura (circuit de incalzire si incalzire apa calda menajera)

Element electronic de actionare Termostat de camera

220 V

24 V

Electromotoare reglabile pentru reglare proportionala.

Reglarea debitelor pentru mentinerea unei temperaturi constante la aparatele de incalzire a aerului.

Copyright © 2024 - Toate drepturile rezervate

Instalatii

Arhitectura Cadastru Instalatii
