Statia totala - este aparatul pentru masurarea unghiurilor orizontale, verticale si masurarea electronica a distantelor inclinate cu posibilitatea de stocarea datelor masurate. Acest lucru - memoria aparatului - este principala diferenta de aparate clasice. Totodata memoria aparatului ne da posibilitatea transferului datelor spre statie si utilizarea lor pentru, de exemplu, trasare.

Aparatele topogeodezice pot fi caracterizate prin urmatoarele elementele principale:



  • Precizia de masurare a unghiurilor - eroarea medie patratica de masurare a unghiurilor, de obicei in secunde.
  • Precizia de masurare a distantelor - eroarea medie patratica de masurare a distantelor, de obicei in forma "2mm + 3ppm"; unde "2mm" - constanta, iar "3ppm" - 3mm pe fiecare kilometru.
  • Compensatorul cercului vertical si/sau orizontal - este sau nu este. Compensatorul are un anumit diapazon de lucru. Daca aparatul devine inclinat, atunci citirile cercului orizontal si/sau vertical sunt corectate automat.
  • Modul de masurare fara reflector - este sau nu este. Aparatul masoara distantele pana la o anumita distanta (80-200m) fara reflector, pur si simplu vizand elementul necesar.
  • Memoria aparatului - capacitatea memoriei. In prezent de la 8000 de randuri.
  • Programe incorporate - cat si care sunt. In prezent setul minimal este: programe pentru orientare, pentru ridicarea cu codificarea elementelor, pentru trasare, pentru masurare la punctele inaccesibile etc.

Este Statia Totala ideala pentru operatiile standard de masurare. Este creata special pentru aplicatiile cu grad mediu de precizie. Ea vine in completare cu un set standard de aplicatii sofware care sunt menite sa ne ajute in munca de zi cu zi. Daca este mai convenabil utilizati tehnologia fara fir Bluetooth pentru a va conecta la orice colector de date si utilizati Software-ul care este cel mai convenabil cu familiaritatea si munca dumneavoastra.
Indiferent daca masurati pe prisma sau direct pe obiecte, alegerea este intotdeauna a dumneavoastra. O suita de optiuni EDM va lasa sa alegeti exact ceea ce doriti!!

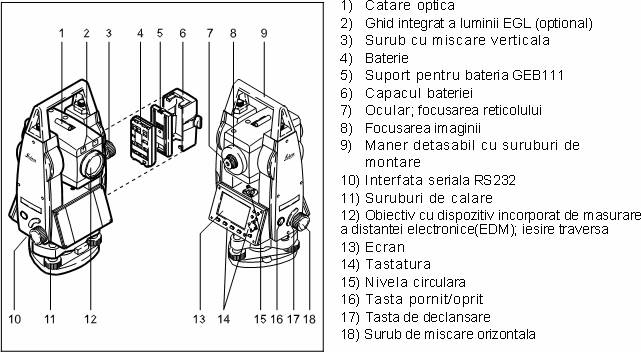

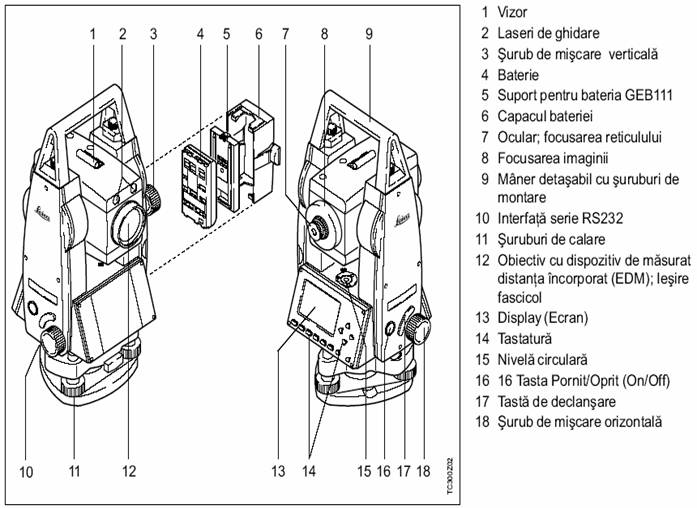

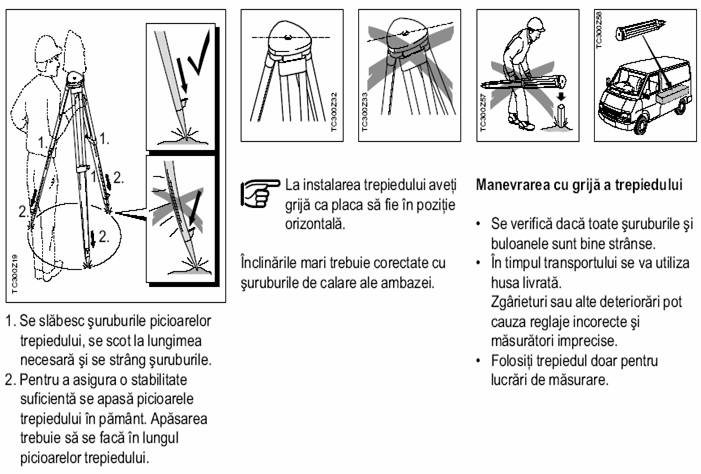

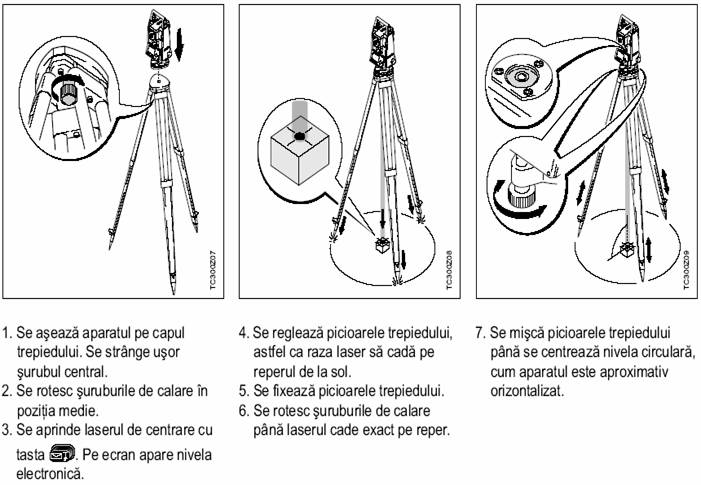

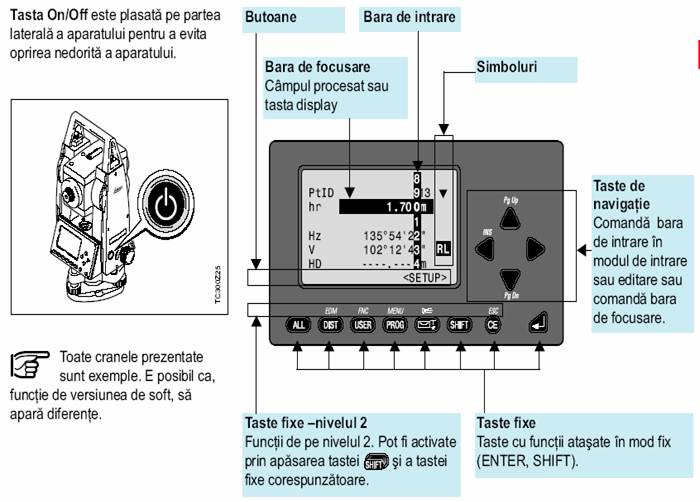

Partile principale a aparatului sunt:

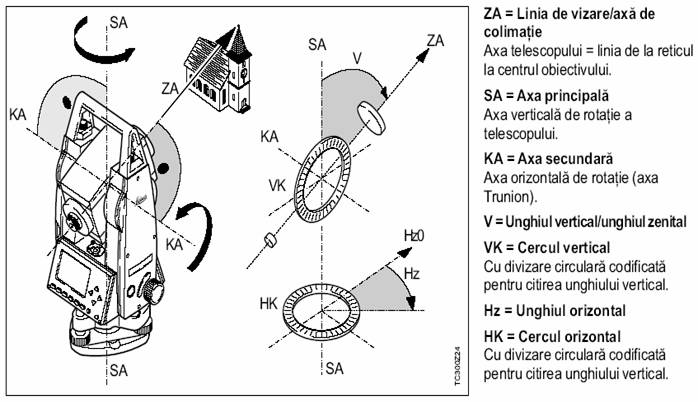

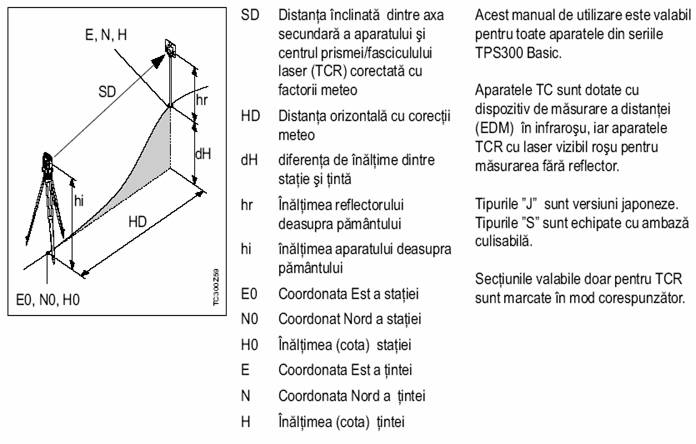

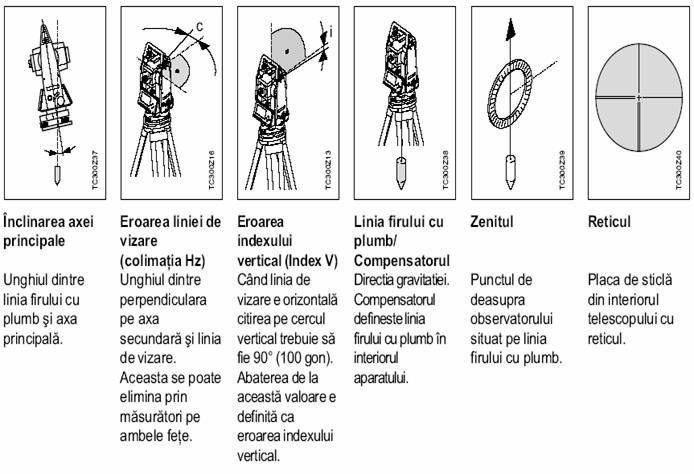

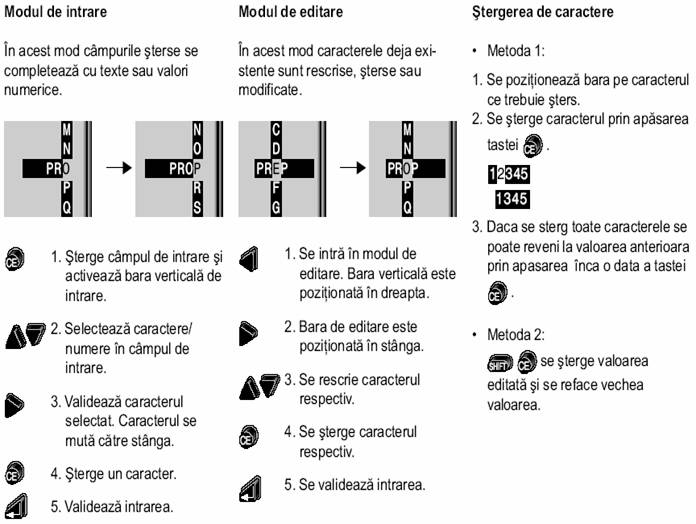

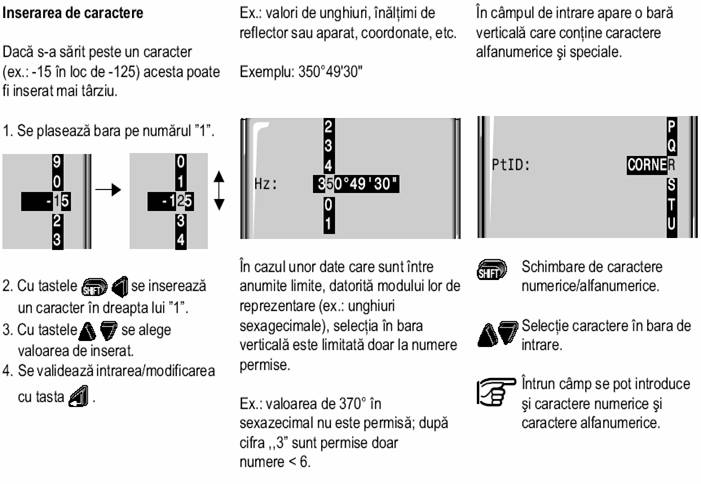

Termenii tehnici si abrevieri sunt:

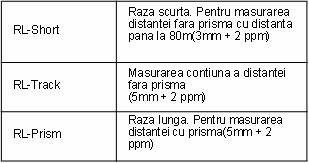

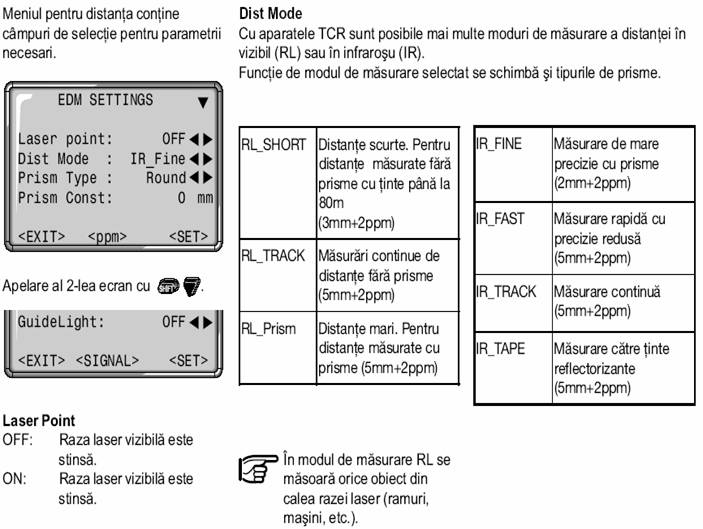

Observatii privind masurarea distantelor:

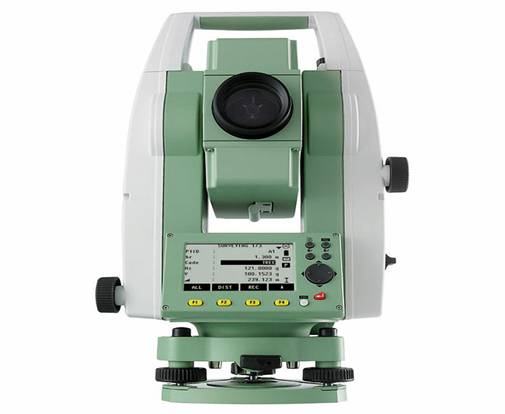

Statia totala LEICA TCR405

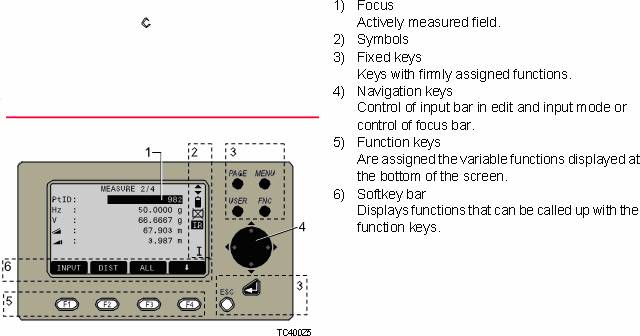

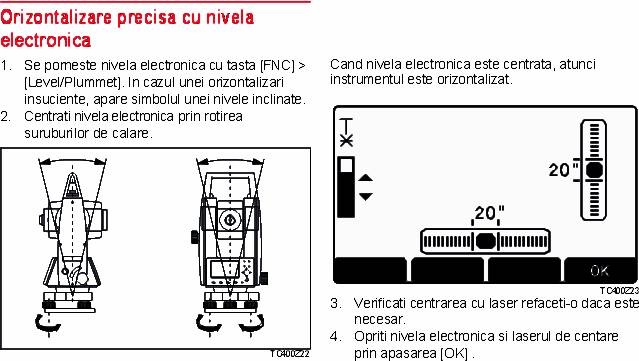

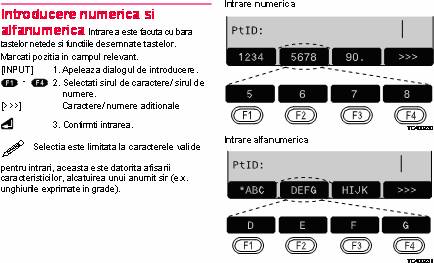

Partile principale a aparatului sunt:

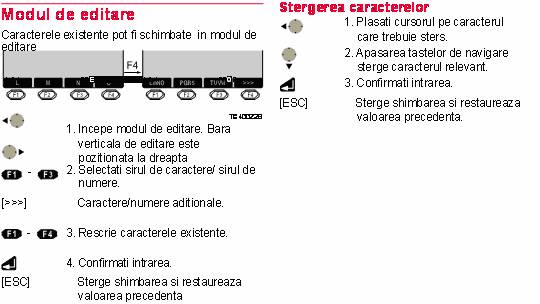

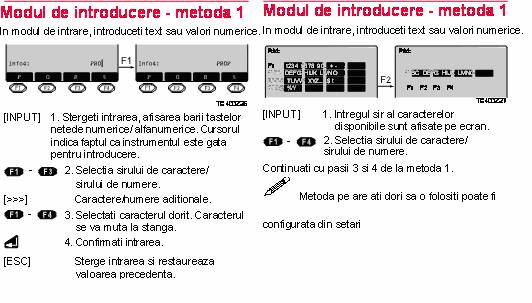

Termenii tehnici si abrevierile sunt identice cu cele a aparatului TCR307

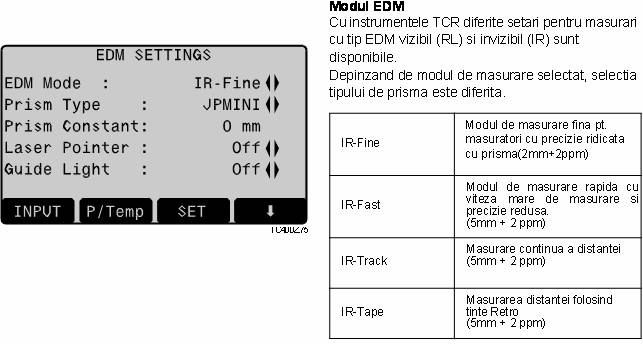

Cateva observatii privind masurarea distantelor:

FOARTE IMPORTANT!

NU MASURATI LA REFLECTOR IN REGIMUL "RL" (masurare fara reflector).

Masuratorile la reflector se executa numai in regimul "IR"

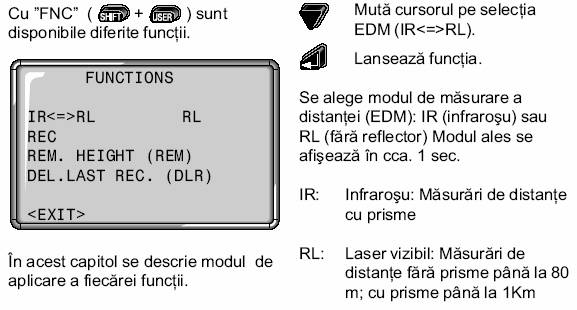

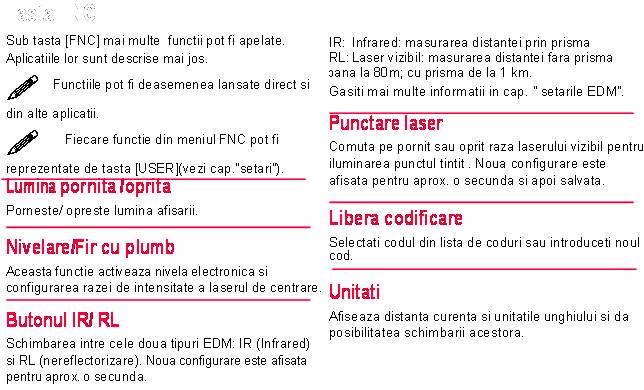

Schimbarea rapida a modurilor de masurare:

Inaintea inceperii

Memoria aparatului este impartita in asa numite job-uri. Job este asemanator cu un folder in computer. Pentru fiecare lucru aparte este recomandat de creat un JOB aparte, pentru a nu amesteca cu datele altor job-uri. Denumirea job-lui stabiliti in asa fel, incat mai pe urma va puteti intelege ce si unde.

In denumirile punctelor de statie se recomanda utilizarea literelor, in denumirea punctelor de ridicare - numai cifrele. Apoi va fi mai usor de clarificat ce si unde. In denumirile punctelor de statie a drumuirii utilizati - "S", in denumirile punctelor fixe - "PP", "RGN", "GPS" etc.

  • Sx - punctele drumuirii - S1, S100, S123
  • PPx - punctele retelei poligonometrice - PP5256, PP100, PP52456
  • GPS - punctele determinate cu GPS-ul
  • RGN - punctele retelei geodezice nationale - RGN121, RGN25
  • 1,2,.,234,,2346 - punctele ridicarii (pichete)

1. Selectam job-ul sau cream job-ul

Cream nou SHIFT -> PROG(Menu) -> Data Manager -> -> ViewEdit Data -> -> Jobs -> <NEW> -> Inscriem denumirea job-lui JOB -> -> trecem pe <SAVE> ->

Iesim in meniu de masurare ('EXIT' pana nu va aparea fereastra de masurare )

Selectam existent <SETUP> -> -><- -> Selectam job-ul necesar -> trecem la introducerea denumirii punctului de statie

2. Descriem statia

<SETUP> -> -> <STN> -> Introducem denumirea statiei "Stn" -> trecem la <SET> -> <SETUP> -> -> Introducem inaltimea aparatului "hi" -> <SET>

3. Descriem orientarea

Vizavi de "PtID" inscriem denumirea punctului de orientare -> Vizam punctul de orientare.

Daca este necesar, introducem inaltimea reflectorului "hr" -> Introducem citire zero - <HZ0> -> ->

Masuram, inregistram in memoria -> ALL (sau USER, daca nu masuram distanta). PtID va fi majorata cu unu.

4. Inregistrarea datelor masurate (fara diferenta de unghi)

  • Introducem denumirea punctului (daca este necesar) (-> )
  • Vizam reflectorul
  • Apasam ALL

5.Inregistrarea datelor masurate (cu diferenta de unghi)

  • Introducem denumirea punctului (daca este necesar) (->)
  • Vizam reflectorul
  • Apasam DIST (masuram distanta)
  • Vizam punctul necesar, fara schimbarea unghiului vertical
  • Apasam USER (Inregistram)

6. Inregistrarea datelor masurate fara distanta



  • Introducem denumirea punctului (daca este necesar) (-> )
  • Vizam reflectorul
  • Apasam DIST (masuram distanta)

Peste cateva secunde va aparea mesaj de eroare, si ultima distanta va disparea din ecran

  • Apasam USER (Inregistram)

Stergerea job-lui SHIFT -> PROG(Menu) -> Data Manager -> -> ViewEdit Data -> -> Jobs -> selectam job-ul vizavi "JOB", <DEL> -> -> YES ->

Asteptam terminarea stergerii.

Etapele de lucru in statie pentru LEICA TCR405

1. Selectam job-ul sau cream job-ul

1.1. MENU -> <File Management> -> <Job> -> <NEW> (Cream nou) -> Inscriem denumirea job-lui JOB -> <OK> -> <OK> confirmam job-ul creat

Iesim in meniu de masurare (<ESC> pana nu aparea fereastra de masurare)

1.2. MENU -> <File Management> -> <Job> <- -> Selectam job-ul necesar -> <OK> confirmam job-ul selectat

2. Descriem statia

<STATION> -> Introducem denumirea statiei "Stn" -> Introducem inaltimea aparatului "hi" -> <OK>

3. Descriem orientarea

  • Vis-a-vis de "PtID" inscriem denumirea punctului de orientare
  • Vizam punctul de orientarea
  • Daca este necesar, introducem inaltimea reflectorului "hr"
  • Introducem citire zero - <SetHZ> -> <Hz=0> -> <Ok>
  • Inregistram in memoria -> ALL (PtID va fi majorata cu unu) (sau REC)

4. Inregistrarea datelor masurate (fara diferenta de unghi)

  • Introducem denumirea punctului (daca este necesar) (-> )
  • Vizam reflectorul
  • Apasam ALL

5. Inregistrarea datelor masurate (cu diferenta de unghi)

  • Introducem denumirea punctului (daca este necesar) (->)
  • Vizam reflectorul
  • Apasam DIST (masuram distanta)
  • Vizam punctul necesar, fara schimbarea unghiului vertical !!!
  • Apasam REC (Inregistram)

6. Inregistrarea datelor masurate fara distanta

  • Introducem denumirea punctului (daca este necesar) (->)
  • Vizam reflectorul
  • Apasam DIST (masuram distanta)

Peste cateva secunde va aparea mesaj de eroare, si ultima distanta va disparea din ecran

  • Apasam REC (Inregistram)

Stergerea job-lui

MENU -> <File Management> -> <Job> <- -> Selectam job-ul necesar -> <DEL> -> YES

Asteptam terminarea stergerii.

Caracteristicile principale ale seriei de statii totale

Capacitate mare de stocare a masuratorilor Statia totala poate inregistra pana la 8000 de puncte topografice. Pentru usurinta in utilizare, se poate alege atat inregistrarea masuratorilor cat si a coordonatelor, astfel ajungandu-se pana la 3000 de puncte topografice inregistrate.

Precizie in masurarea distantelor lungi Acuratetea statiei totale: 3 mm+2 ppm;
Distanta masurata cu o prisma: 1.6 km

Programe complexe de lucru in teren Avand programe complexe de lucru in teren precum trasare,setarea statiei, determinarea pozitiei obiectelor inaccesibile, etc., statiile totale permit utilizatorului efectuarea tuturor lucrarilor topografice dorite. Este deasemenea permisa si utilizarea palmtop-urilor (PDA) pentru o eficacitate marita in utilizarea echipamentului topografic.

Sistem eficient de editare si gestionare a datelor memorate
Statiile totale din seria South NTS-350 nu doar inregistreaza datele topografice, ci permite editarea, stergerea sau transferul cu usurinta catre si dinspre computer.

Compensator electronic Statiile utilizeaza un compensator dublu ax pentru compensarea abaterilor verticale, imbunatatind astfel acuratetea masuratorilor topografice.

Durata de lucru marita a echipamentului topografic Seria de statii totale South NTS-350 este dotata cu o baterie tip NB-20 (6V 3.8AH), care asigura functionalitatea echipamentului topografic timp de 8 ore (masuratori continue de distante si unghiuri).

Echipamente topografice rezistente la apa si intemperii Statiile totale din aceasta serie sunt construite conform standardului IPX4 pentru protejarea la lucru in medii umede sau praf.

CARACTERISTICI TEHNICE

FLEX LINE TS02

TS02 - 2

TS02 - 3

TS02 - 5

TS02 - 7

Masurarea unghiurilor

Precizie (Deviatia standard ISO-17123-3)

(0,6 mgon)

(1 mgon)

(1,5 mgon)

(2 mgon)

Metode

Absoluta, continua, diametrala

Rezolutia display

1' (0,1 mgon)

Compensator - specific seriei FlexLine

Compensare cvadrupla compensator electronic pe doua axe combinat cu corectia erorilor de colimatie Hz si de index vertical V

Precizia compensatorului

Masurarea distantei cu reflector

Cu prisma rotunda seria Leica GPR



3 500 m

Cu placute reflectorizante (60 mm x 60 mm)

250 m

Precizia de masurare / Metoda de masurare / Timpul de masurare

1.5 mm+2 ppm / Standard / 2.4 s

3 mm+2ppm / Rapid / 0.8s

3mm+2ppm / Tracking / <0.15s

Masurarea distantei fara reflector

FlexPoint

30m

PinPoint - Power

>400 m

PinPoint - Ultra

>1000m

Precizia

2 mm+2 ppm pentru distante ≤ 500m

4 mm+2 ppm pentru distante > 500m

Timpul de masurare

aprox. 3 s

Dimensiunea spotului laser

La 30 m approx. 7 mm x 10 mm;

Stocarea datelor / Comunicare PC

Memoria interna extinsa

24000 puncte fixe (numai X, Y, Z) / 13500 masuratori

Memorie USB

1 Gb, Timpul de transfer 1.000 puncte/secunda

Interfete

Serial RS232; USB de tip A si USB mini tip B ; BlueTooth

Formate de date

GSI / DXF / LandXML / formate ASCII def. de utiliz

Lumina de ghidare pentru trasari

Aria de actiune (in conditii atm. normale)

5 m - 150 m

Precizia de pozitionare

5 cm la 100 m

Luneta

Puterea de marire a lunetei

30 x

Puterea de rezolutie

Camp vizual

1° 30' (1.66 gon) / 2.7 m la 100 m

Distanta minima de focusare

1.7 m pana la infinit

Reticul

Iluminat, 5 nivele de luminozitate

Tastatura si display

Display

Grafic, 160 x 280 pixels, Iluminat, 5 nivele luminozitate

Tastatura

Tastatura standard , Optional a doua tastatura

Sistem de operare

Windows CE

5.0 Core

Dispozitiv de centrare si calare cu laser

Tipul

Laser cu 5 nivele de luminozitate

Precizia de centrare

1.5 mm la inaltimea instrument de 1.5 m

Baterii

Tipul

Lithium-Ion

Timpul de functionare

aprox. 20 ore: 1 baterie tip GEB221 sau 2 baterii tip GEB211 (1 mas. la 30 secunde, temp. 25° C)

Greutate

Statia Totala cu ambaza si baterie

5.1 kg

Specificatii de mediu

Temperatura de utilizare

-20° C la +50° C (-4° F la +122° F)

Versiunea Arctic -35° C la 50° C (-31° F la +122° F)

Protectia la praf (IEC 60529) / Umiditatea

IP55 / 95%

Programe si Aplicatii

Programe standard

Surveying; Stake Out; Free Station; Reference Line/Grid/Segment; Tie Distance; Area & Volume; Remote Height; Offset; Hidden Point

Programe optionale

Height Transfer; Construction; COGO; ROAD 2D; Reference Arc; Reference Plane

In concluzie utilizarea statiilor totale reprezinta un mare avantaj in masuratorile topografice.Spre deosebire de teodolitele optice clasice in care masurarea unghiurilor si distantelor erau afectate de erori oarecum semnificative iar procesul de masurare era mai laborios,utiliznd statii totale, unghiurile si distantele masurate sunt mult mai precise,obtinandu-se intr-un timp mult mai scurt.
