Topologii de retea


Topologii de retea

Pentru desemnarea manierei de proiectare a unei retele se foloseste termenul topologie. Trebuie sa precizam ca exista doua tipuri de topologii: fizica si logica.

Topologia fizica a unei retele se refera la configuratia mediilor de transmisie, a calculatoarelor si a perifericelor. Topologia logica reprezinta metoda folosita pentru transferul informatiilor de la un calculator la altul. Despre aceste topologiivom discuta pe larg intr-un capitol viitor. Pentru moment facem o scurta trecere in revista a topologiilor fizice:

. bus (magistrala)

. star (stea)

. ring (inel)

. tree (arbore)



.

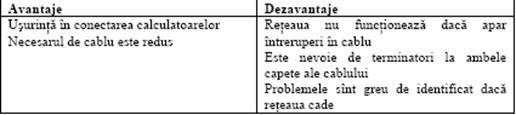

Retele Bus (magistrala)

Topologia magistrala este cea mai simpla modalitate de conectare a calculatoarelor intr-o retea: un singur mediu de transmisie (cablu) la care se conecteaza toate calculatoarele si perifericele, denumite in continuare noduri. Acest model topologic se mai numeste si magistrala liniara, deoarece exista un singur cablu care leaga toate calculatoarele din retea

Fiecare calculator verifica daca informatiile pe care le primeste ii sint adresate sau nu. Avantajul este atat acela al costului mai scazut (se foloseste mai putin cablu), dar si acela ca, in cazul ruperii unui cablu sau defectarii unui calculator, nu se ajunge la oprirea intregii retele. Dezavantajul folosirii unui singur cablu este ca, atunci cand doreste sa transmita date, calculatorul trebuie sa 'lupte' pentru a castiga accesul (trebuie sa astepte eliberarea cablului).

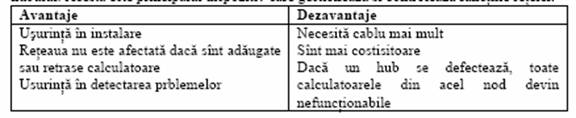

Retele Star

Intr-o astfel de retea fiecare nod este conectat direct la un hub sau concentrator. Topologia stea foloseste un calculator central care va fi conectat cu toate celelalte calculatoare prin cabluri directe. Toate transferurile de date se realizeaza prin intermediul calculatorului central. Daca se foloseste un calculator central de mare putere, atunci reteaua va avea performante ridicate, insa defectarea acestuia duce la oprirea retelei

Informatiile sint transmise de la calculatorul sursa catre cel destinatie prin intermediul hubului. Acesta este principalul dispozitiv care gestioneaza si controleaza functiile retelei.





Retele Ring(inel)

Din exterior, o astfel de retea seamana foarte mult cu o retea star. Din punct de vedere al topolgiei logice insa, MAU (Multistation Access Unit) este dispozitivul care permite informatiilor sa treaca de la un nod la altul in cadrul unui inel comunicational.

Topologia     inel conecteaza fiecare calculator de alte doua, imaginea fiind aceea a unor calculatoare asezate in cerc. Datele transmise de un calculator trec prin toate calculatoarele intermediare inainte de a ajunge la destinatie. Daca nu se folosesc cabluri suplimentare, oprirea unui calculator sau ruperea unui cablu duce la oprirea intregii retele. Performantele unei retele inel sunt ceva mai mari decat ale unei retele magistrala.

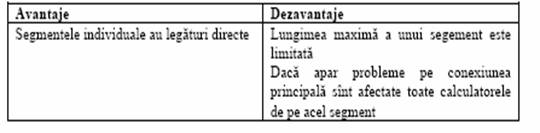

Retele Tree

Topologia de retea tree combina caracteristicile topologiilor bus si star. Nodurile sint grupate in mai multe topologii star care la rindul lor sint legate la un cablu central. Acestea pot fi considerate topologiile ci cea mai buna scalabilitate.
