Modulatia in amplitudine ASK

Modulatia in amplitudine ASK

Este o modulatie liniara prin care spectrul de frecventa al semnalului este translatat in 2 benzi simetrice fata de purtatoare.

In procesul de modulare si transmisie se extrage una din cele 2 benzi laterale pentru a asigura utilizarea eficienta a canalului de comunicatie. Modulatia de amplitudine permite utilizarea unor benzi de frecventa mai redusa() benzi limitate. Problema modulatiei in amplitudine: echipamentul de receptie este mult mai complex deoarece demodulatia necesita recuperarea semnalului purtator sincron si sinfazic.

In functie de banda transmisa in modulatia ASK vom intalni in practica unrmatoarele situatii: transmisie cu ambele benzi laterale, transmisie cu banda laterala unica, transmisie cu banda laterala reziduala si cu modulatie de amplitudine in cuadratura. Sistemele banda laterala dubla, ca si eficienta sunt similare cu transmisiunile FSK. Este posibil ca prin transmiterea celor 2 benzi laterale sa se elimine frecventa purtatoare.

Benzi laterale

Eliminarea frecventei purtatoare are ca efect

reducerea puterii necesare la emisie si cresterea ponderii semnalului util; dezavantaj: complexitatea sporita la receptie.

Transmiterea cu banda laterala unica este mai eficienta dar deoarece modulatia semnalului binary determina componente de joasa frecventa, extragerea corecta a unei benzi laterale este dificila.

Transmisie cu banda laterala cu rest de banda reziduala. In cazul modularii in cuadratura se utilizeaza doua semnale purtatoare in cuadratura adica in antifaza. Cele 2 purtatoare se transmit simultan cu aceeasi frecventa dar transporta semnale diferite. Desi se transmit ambele benzi laterale, eficienta este similara cu cea de la banda laterala unica, deoarece se dubleaza cantitatea de informatie transportata.

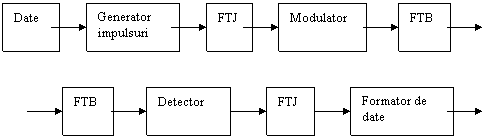

Schema bloc ASK este:

Canal

. . .

date

Zgomot

Forma generala este:

Y_ASK(t) = x(t)*cos ( t + ) = A[1 + m*g(t)] cos ( t +

m - indice de modulatie

g(t) - functia modulatoare

Rezulta o prima maniera de generare a semnalului ASK prin multiplicarea ponderata si sumaraea semnalului modulator si purtator.

Aceasta operatie se realizeaza practice prin metodele: multiplicare analogical, esantionare, utilizare dispozitive cu caracteristica de transfer nelineara, circuite acordate.
