Proiectarea programului de tricotare


Proiectarea programului de tricotare


Proiectarea programului de tricotare pentru obtinerea unui panou cu bordura glat tubular si corpul panoului jacard in relief (cu transfer)

Scopurile lucrarii

Familiarizarea cu urmatorii pasi de lucru: Generarea motivului color de pe fata cu ajutorul instrumentelor de lucru, Specificarea aspectului pe spate a desenului jacard, Alocarea conducatoarelor de fire



Date initiale despre desen:

Panou cu structura jacard in relief plin in 2 culori

Numele fisierului

Lectia 5.mdv

Modelul masinii

CMS 530TC

Finetea masinii

Latimea desenului

200 siruri

Inaltimea desenului (fara inceput)

160 randuri

Modulul pentru desenul de baza

Ochi pe fata cu transfer (Front stitch with trfr)

Utilizarea pieptenului

Cu pieptene

Inceputul tricotului

Stoll

Standard

1 System

Without Elastic yarn

Transition loose row

Tubular

Picking up after pressing off

Etape de lucru:

Introducerea datelor initiale;

Realizarea desenului tricotului;

Alegerea tipului de jacard;

Alocarea conducatoarelor de fire;

Editarea tehnica a desenului;

Generarea si salvarea programului Sintral;

Testarea programului Sintral;

Trecerea programului pe masina de tricotat.

1. Introducerea datelor initiale

Se deschide M1;

Se deschide un nou fisier cu denumirea Lectia 2;

Se completeaza caseta New Pattern cu datele initiale indicate in lucrare;

Se confirma cu OK si se deschid ferestrele Fabric View si Technical View.

2. Realizarea desenului tricotului

Nr.

Descrierea actiunii

Instrument

Pentru usurinta realizarii desenului, se recomanda sa se lucreze pe suprafata fara bordura. Se evita astfel afectarea zonei bordurii in timpul desenarii corpului panoului.

Edit/Replace Starts Se anuleaza bordura

Cu ajutorul instrumentelor de desen , si a modului de desen se executa desenul jacard pe intreg corpul panoului, rezultind aspectul indicat in figura de mai jos.

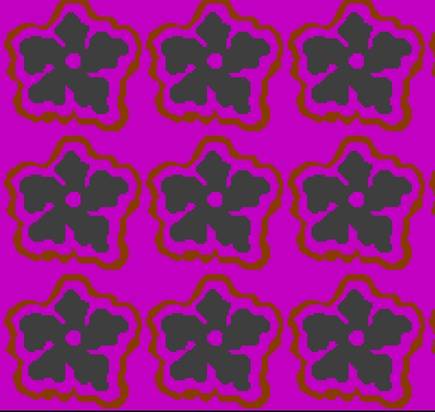

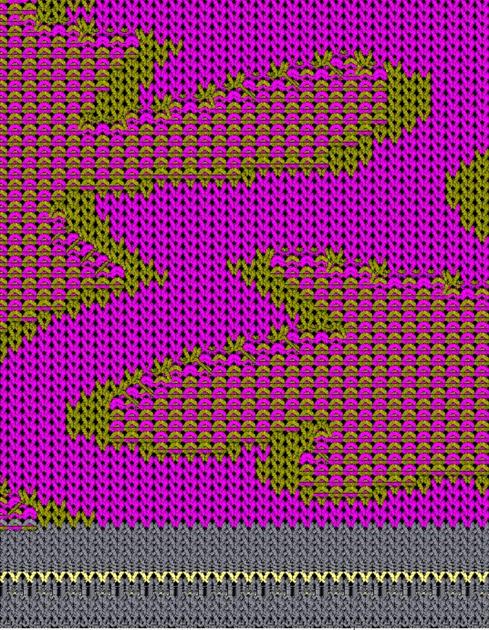

Aspectul coloristic initial al corpului panoului

Modulul de desen contine 3 culori

Tricotul rezultat va fi in 2 culori!

3. Definirea tipului de jacard

Dupa executia aspectului fata al tricotului, este necesara alegerea tipului de jacard adica evolutia firelor pe spate. In acest scop, se executa urmatoarele:

- Se selecteaza zona de desen (corpul panoului). In selectie trebuie obligatoriu sa existe un numar par de rinduri. Daca desenul nu contine un numar par de rinduri, atunci se elimina un rind din desen.

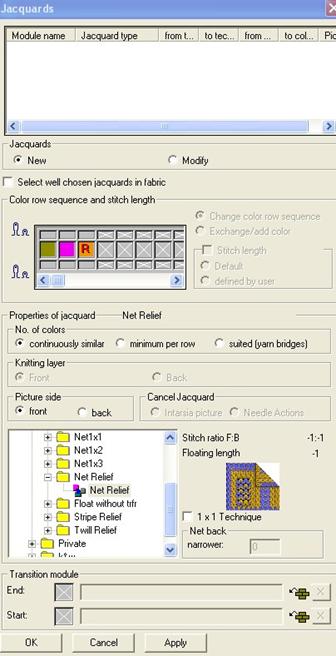

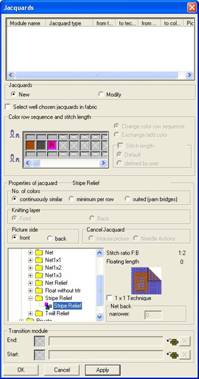

- In fereastra Edit/Jacquards/Stoll se bifeaza in functie de tipul de jacard dorit, Stripe    - Relief, pentru evolutie plina pe spate.

Se bifeaza Continuously similar pentru ca numarul de conducatoare de fir ce participa la tricotarea unui rand sa corespunda numarul total de culori din selectie

Se decide care dintre culori va constitui fondul din ochiuri cu aspect spate. Culoare respectiva se va trage peste simbolul R din casuta Color row sequence and stitch length.

Se bifeaza Apply.

Se apasa OK si se inchide caseta Jacquards.

Dupa inchiderea casetei Jacquards in fereastra Technical View sunt reprezentate sectiunile randurilor de ochiuri corespunzatoare fiecarui tip de jacard.

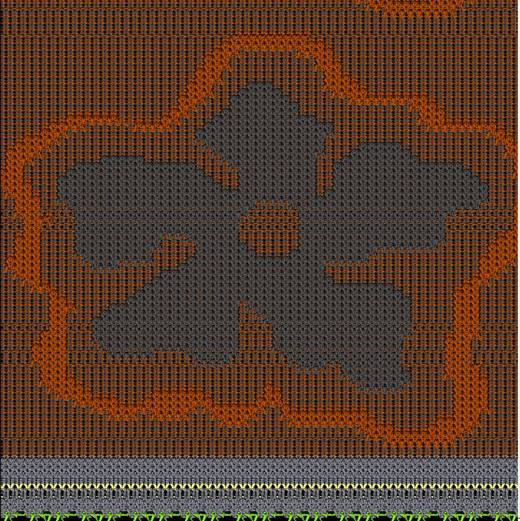

Technical View - aspect fata

Technical View - aspect spate -evolutie plina

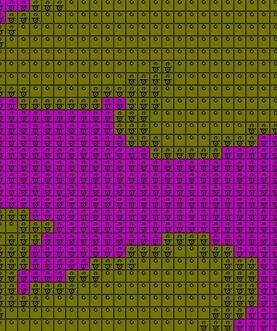

Symbol View

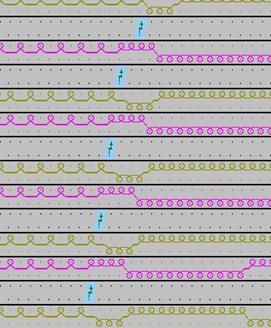

Technical View

4. Alocarea conducatoarelor de fire

Conducatoarele de fire de la corpul panoului vor fi alocate astfel:

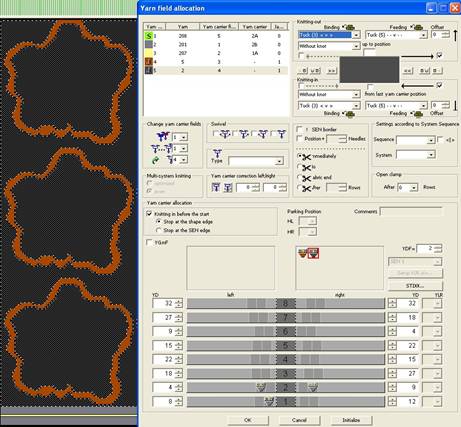

- cel care are ponderea cea mai mare in desen, va fi identic cu cel care a lucrat la bordura (din campul Change yarn carrier fields se aloca Rib thread 1).

- celelalte, conducatoare se vor pozitiona pe sinele libere din dreapta masinii (simbolurile celorlalte 3 culori din desen se trag pe sinele 3, 4 si 5 dreapta).

Se apasa OK.

5. Editarea tehnica a desenului

In meniul superior se apasa Knitting Technique si se alege optiunea Automatic Technical Editing.

6. Generarea si salvarea programului Sintral

Cand editarea tehnica s-a incheiat se confirma generarea fisierelor Sintral, Jacard si Setup pentru masina de tricotat, cu OK in caseta de mai jos.Se deschide caseta Save as pentru salvarea programului.

7.Testarea programului

In meniul superior se apasa Sintral si se alege optiunea Sintral Check. Se deschide

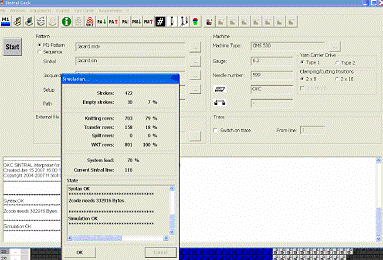

programul de testare Sintral Check. In fereastra Sintral Check se apasa butonul START pentru pornirea testarii programului.

Daca in urma testarii programul Sintral Check furnizeaza mesajele: Syntax OK si Simulation OK, atunci programul este corect din punct de vedere al sintaxei si tricotabilitatii si poate fi trecut pemasina de tricotat.

Se inchide fereastra Sintral Check.

Trecerea programului pe masina de tricotat

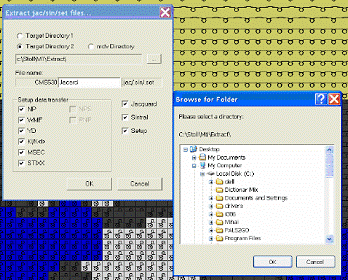

In meniul superior se apasa Sintral si se alege optiunea Extract jac/sin/set.Files. Se deschide caseta Extract jac/sin/set.Files.

Se apasa Targhet directory 2 si cu butonul Browse [] se cauta destinatia pentru salvare =discul USB 'H'.

Se confirma salvarea cu butonul OK.

Fisierele programului de tricotare .sin, .jac, .set au fost extrase pe discul USB 'H'.



Date initiale despre desen:

Panou cu structura jacard in relief neplin in 3 culori

Numele fisierului

Lectia 6.mdv

Modelul masinii

CMS 530TC

Finetea masinii

Latimea desenului

160 siruri

Inaltimea desenului (fara inceput)

180 randuri

Modulul pentru desenul de baza

Ochi pe fata cu transfer (Front stitch with trfr)

Utilizarea pieptenului

Cu pieptene

Inceputul tricotului

Stoll

Standard

1 System

Without Elastic yarn

Transition loose row

Tubular

Picking up after pressing off

Etape de lucru:

Introducerea datelor initiale;

Realizarea desenului tricotului;

Alegerea tipului de jacard;

Alocarea conducatoarelor de fire;

Editarea tehnica a desenului;

Generarea si salvarea programului Sintral;

Testarea programului Sintral;

Trecerea programului pe masina de tricotat.

1. Introducerea datelor initiale

Se deschide M1;

Se deschide un nou fisier cu denumirea Lectia 3;

Se completeaza caseta New Pattern cu datele initiale indicate in lucrare;

Se confirma cu OK si se deschid ferestrele Fabric View si Technical View.

2. Realizarea desenului tricotului

Nr.

Descrierea actiunii

Instrument

Pentru usurinta realizarii desenului, se recomanda sa se lucreze pe suprafata fara bordura. Se evita astfel afectarea zonei bordurii in timpul desenarii corpului panoului.

Edit/Replace Starts Se anuleaza bordura

Cu ajutorul instrumentelor de desen , si a modului de desen se executa desenul jacard pe intreg corpul panoului, rezultind aspectul indicat in figura de mai jos.

Aspectul coloristic initial al corpului panoului

Modulul de desen contine 4 culori

3. Definirea tipului de jacard

Dupa executia aspectului fata al tricotului, este necesara alegerea tipului de jacard adica evolutia firelor pe spate. In acest scop, se executa urmatoarele:

- Se selecteaza zona de desen (corpul panoului). In selectie trebuie obligatoriu sa existe un numar par de rinduri. Daca desenul nu contine un numar par de rinduri, atunci se elimina un rind din desen.

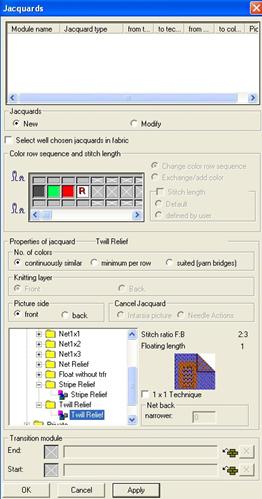

- In fereastra Edit/Jacquards/Stoll se bifeaza in functie de tipul de jacard dorit, Twill    - Relief, pentru evolutie neplina pe spate.

Se bifeaza Continuously similar pentru ca numarul de conducatoare de fir ce participa la tricotarea unui rand sa corespunda numarul total de culori din selectie

Se decide care dintre culori va constitui fondul din ochiuri cu aspect spate. Culoare respectiva se va trage peste simbolul R din casuta Color row sequence and stitch length.

Se bifeaza Apply.

Se apasa OK si se inchide caseta Jacquards.

Dupa inchiderea casetei Jacquards in fereastra Technical View sunt reprezentate sectiunile randurilor de ochiuri corespunzatoare fiecarui tip de jacard.

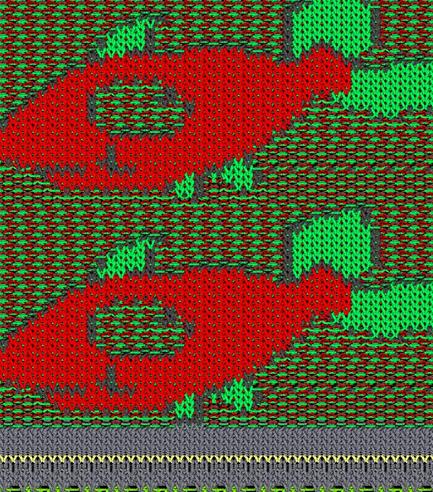

Rezulta tricotul reprezentat in cele trei ferestre ale statiei: technical, symbol si fabric.





Technical View - aspect fata

Technical View - aspect spate -evolutie plina





Symbol View

Technical View

4. Alocarea conducatoarelor de fire

Conducatoarele de fire de la corpul panoului vor fi alocate astfel:

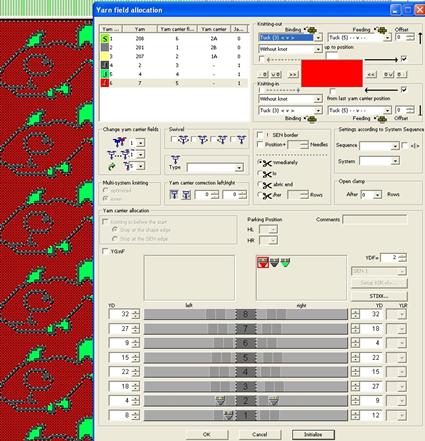

- cel care are ponderea cea mai mare in desen, va fi identic cu cel care a lucrat la bordura (din campul Change yarn carrier fields se aloca Rib thread 1).

- celelalte, conducatoare se vor pozitiona pe sinele libere din dreapta masinii (simbolurile celorlalte 2 culori din desen se trag pe sinele 1, 3 dreapta).



Se apasa OK.

Etapele 5-8 se executa conform indicatiilor de la exemplul anterior.

Panou cu structura jacquard stratificat in relief in 2 culori

Numele fisierului

Lectia 6.mdv

Modelul masinii

CMS 530 Multigauge

Finetea masinii

Latimea desenului

172 siruri

Inaltimea desenului (fara inceput)

190 randuri

Modulul pentru desenul de baza

Ochi pe fata cu transfer (Front stitch with trfr)

Utilizarea pieptenului

Cu pieptene

Inceputul tricotului

Stoll

Standard

1 System

Without Elastic yarn

Transition loose row

Tubular

Picking up after pressing off

Etape de lucru:

Introducerea datelor initiale;

Realizarea desenului tricotului;

Alegerea tipului de jacard;

Alocarea conducatoarelor de fire;

Editarea tehnica a desenului;

Generarea si salvarea programului Sintral;

Testarea programului Sintral;

Trecerea programului pe masina de tricotat.

1. Introducerea datelor initiale

Se deschide M1;

Se deschide un nou fisier cu denumirea Lectia 7;

Se completeaza caseta New Pattern cu datele initiale indicate in lucrare;

Se confirma cu OK si se deschid ferestrele Fabric View si Technical View.

2. Realizarea desenului tricotului

Nr.

Descrierea actiunii

Instrument

Pentru usurinta realizarii desenului, se recomanda sa se lucreze pe suprafata fara bordura. Se evita astfel afectarea zonei bordurii in timpul desenarii corpului panoului.

Edit/Replace Starts Se anuleaza bordura

Cu ajutorul instrumentelor de desen , si a modului de desen se executa desenul jacard pe intreg corpul panoului, rezultind aspectul indicat in figura de mai jos.

Aspectul coloristic initial al corpului panoului

Modulul de desen contine 3 culori

Dupa executia aspectului fata al tricotului, este necesara alegerea tipului de jacard adica evolutia firelor pe spate. In acest scop, se executa urmatoarele:

- Se selecteaza zona de desen (corpul panoului). In selectie trebuie obligatoriu sa existe un numar par de rinduri. Daca desenul nu contine un numar par de rinduri, atunci se elimina un rind din desen.

- In fereastra Edit/Jacquards/Stoll se bifeaza in functie de tipul de jacard dorit, Twill    - Relief, pentru evolutie neplina pe spate.

Se bifeaza Continuously similar pentru ca numarul de conducatoare de fir ce participa la tricotarea unui rand sa corespunda numarul total de culori din selectie

Se decide care dintre culori va constitui fondul din ochiuri cu aspect spate. Culoare respectiva se va trage peste simbolul R din casuta Color row sequence and stitch length.

Se bifeaza Apply.

Se apasa OK si se inchide caseta Jacquards.

Dupa inchiderea casetei Jacquards in fereastra Technical View sunt reprezentate sectiunile randurilor de ochiuri corespunzatoare fiecarui tip de jacard.

Rezulta tricotul reprezentat in cele trei ferestre ale statiei: technical, symbol si fabric.

Technical View - aspect fata

Technical View - aspect spate

Symbol View

Technical View

4. Alocarea conducatoarelor de fire

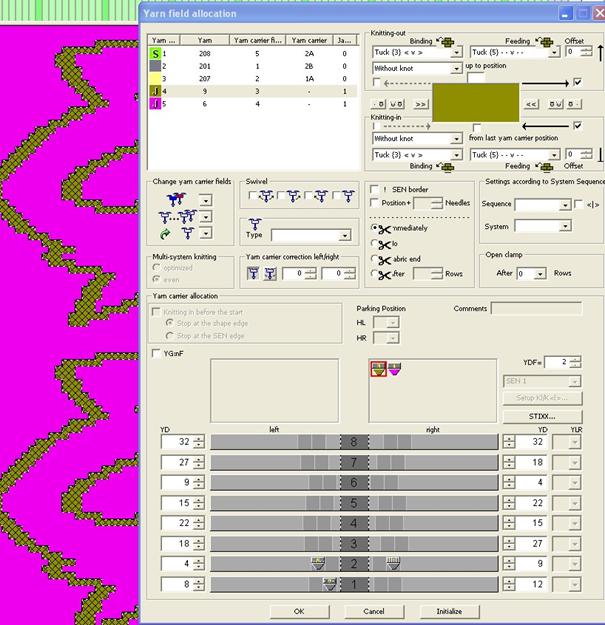

Se apasa butonul conducatoare de fir ; Se deschide fereastra Yarn field allocation

Conducatoarele de fire de la corpul panoului vor fi alocate astfel:

- cel care are ponderea cea mai mare in desen, va fi identic cu cel care a lucrat la bordura (din campul Change yarn carrier fields se aloca Rib thread 1).

- celelalte, conducatoare se vor pozitiona pe sinele libere din dreapta masinii (simbolurile celorlalte 2 culori din desen se trag pe sinele 1, 3 dreapta).

Se apasa OK.

Etapele 5-8 se executa conform indicatiilor de la exemplul anterior.
