Numerotarea si supratiparirea - Heidelberg


Numerotarea si supratiparirea - Heidelberg



Numerotarea si supratiparirea - indicatii de securitate

De respectat la toate lucrarile

Avertizare - pericol de vatamare provocat de valturile si cilindrii in rotatie!

La curatarea valturilor si cilindrilor, carpele trebuie sa fie orientate spre fanta de atragere si degetele spre fanta de iesire. Alegeti sensul de rotatie corespunzator.

Grupul de cerneala pentru numerotare

Avertizare - pericol de vatamare provocat de valturile si cilindrii in rotatie!

Actionati grupul de cerneala pentru numerotare numai cu vana de spalare introdusa. Vana de spalare protejeaza fata de interventiile in valturi.

Instalatia de numerotare si supratiparire

Structura

Fig.     Instalatia de numerotare
[GS.901.1149-000GRAUND_00]

Instalatia de numerotare (accesoriu special) este alcatuita din:

Axul de numerotare (fig.

Inelele de baza (fig.  /2) pentru grupurile de numerotare (fig.

Grupurile de numerotare (fig.

Camele de comanda (fig.  /4) cu calibrul de reglaj,

Grupul de cerneala pentru numerotare (fig.

Pentru supratiparire sunt disponibile suporturile de clisee si o manta pentru clisee.

Domeniul de tiparire al instalatiei de numerotare este 360 mm x 520 mm (cu 8 mm marginea graiferului). Grupurile de numerotare pot fi plasate in orice loc in interiorul acestui format.

Se poate numerota si perfora longitudinal concomitent. Suporturile de perforare pot fi pozitionate independent de grupurile de numerotare.

Nu se poate numerota si perfora transversal concomitent.

Numerotarea si supratiparirea este posibila pana la viteza maxima a masinii.

Indicatii referitoare la curatarea si intretinerea curenta a instalatiei de numerotare si supratiparire a se vedea manualul "Intretinerea curenta client"

Functia

Fig.     Inelul de baza cu grupul de numerotare
si cama de comanda
  [GS.901.1110-000GRAUND_00]

Inelele de baza (fig.  /1) se monteaza in exteriorul masinii pe axul de numerotare (fig.

Grupurile de numerotare (fig.  si suporturile de clisee se monteaza pe inelele de baza

Grupurile de numerotare sunt comandate de camele de comanda (fig.  /4); sistemul de comanda al camelor de comanda este cuplat cu masina.

Fig.     Grupul de cerneala pentru numerotare
  [GS.901.1111-000GRAUND_00]

Un grup de cerneala pentru numerotare (fig.  /1) montat pe ultimul grup de imprimare (pe partea dinspre eliminarea colilor) unge grupurile de numerotare si cliseele de supratiparire cu cerneala

Montarea grupului de cerneala pentru numerotare a se vedea subcapitolul "Grupul de cerneala pentru numerotare si supratiparire".

Pregatirile pentru numerotare, supratiparire si perforare

Reglarea semnelor frontale

Reglati semnele frontale astfel incat marginea graiferului sa fie paralela fata de marginea frontala a colii.

Grupurile de numerotare, suporturile de clisee si rotitele de perforare nu pot fi pozitionate inclinat

Asternutul cilindrului de presiune

Atentie - deteriorarea asternutului cilindrului de presiune! Este interzisa numerotarea, perforarea sau taierea spre asternutul standard de pe cilindrii de presiune (tabla de alama cromata si spre camasa de protectie (masinile cu inversor).

Pentru lucrarile de numerotare si supratiparire se pot folosi:

coli Kimlon (flexibile; 0,56 mm),

coli din plastic (semiflexibile; 0,4 mm),

table de otel (dura; 0,3 mm).

Inlocuiti tabla de alama sau camasa de protectie cu tabla de otel, coala Kimlon sau o coala din plastic.

In cazul unor job-uri foarte sensibile (de ex. numerotarea pentru cititoarele de documente) se va monta coala Kimlon in locul tablei de otel, la fel ca si in cazul formelor de supratiparire.

Indicatie La reglarea presiunii de tipar a axului de numerotare si reglarea presiunii de tipar cilindru port-cauciuc/ cilindru de presiune se va lua in considerare faptul ca, coala Kimlon este cu aprox. 0,26 mm mai groasa decat tabla asternut si coala din plastic este cu 0,1 mm mai groasa decat tabla asternut.

Schimbarea tablei asternut a cilindrului de presiune a se vedea capitolul "C Grupul de imprimare".

Ghidajul de coli

Generalitati

Fig.     Benzile de ghidare a colilor
  [GS.901.1105-000GRAUND_00]

Ghidajul de coli impiedica deplasarea colii la marginea posterioara

In functie de necesitate, impingeti arcurile de ghidare a colilor (fig.  /2 pana la 5) pe traversa patrata (fig.   /1) sau in caz de instalatie de perforare longitudinala montata, echipati suportul de perforare cu o rotita de ghidare a colilor si pozitionati-l corespunzator imaginii tiparului (a se vedea subcapitolul "Ghidajul de coli cu suportul de perforare").

Demontarea tablei de ghidare a colilor

Fig.     Tabla de ghidare a colilor in fata
cilindrului de presiune
  [GS.901.1106-000GRAUND_00]

Inainte de montarea ghidajelor de coli (arcuri de ghidare a colilor sau suporturi de perforare), extrageti tabla de ghidare a colilor (fig.

Desfaceti suruburile pe P.O. (fig.  si P.A. (fig.  si rotiti inchizatoarele in sus, respectiv in jos.

Extrageti tabla de ghidare a colilor (fig.

Montarea traversei cu arcurile de ghidare a colilor

Fig.     Traversa cu ghidajele de coli  [GS.901.1107-000GRAUND_00]

Impingeti ghidajele de coli pe traversa

Montati traversa (fig.  /1) in lagarele pe P.O. (fig.  si P.A. (fig.

Apasati traversa cu ghidajele de coli usor la cilindrul de presiune si tineti ferm.

Fixati inchizatorul pe P.O. (fig.  si strangeti ferm surubul de fixare.

Fixati inchizatorul pe P.A. (fig.  si strangeti ferm surubul de fixare.

Verificati inca o data stabilitatea ghidajelor de coli si daca este cazul, corectati.

Plasarea si presiunea de apasare a arcurilor de ghidare a colilor

Fig.   [GS.901.1108-000GRAUND_00]

Pozitionati ghidajele de coli in spatiile neimprimabile prin mutare laterala pe traversa

Reglati presiunea de apasare in functie de cerinte:

Ghidajele scurte de coli (fig.  /1) trebuie pozitionate cat mai aproape de cilindrul de presiune fara a atinge coala.

Ghidajele lungi de coli (fig.  /2) se vor pozitiona intre grupurile de numerotare. Ghidajele de coli trebuie sa atinga usor coala.

Modificarea presiunii de apasare:

Desfaceti suruburile de la inchizatoarele pe P.A. (fig.  si pe P.O. (fig.  si rotiti traversa.

Strangeti din nou ferm suruburile pe ambele parti.

Ghidajul de coli cu suportul de perforare

Fig.     Suportul de perforare cu rotita de
ghidare a colilor
  [GS.901.1109-000GRAUND_00]

Domeniul de utilizare:

Ghidajul de coli la marginile laterale ale colii.

Conditia necesara

Traversa de perforare (fig.  /4) este montata in masina

Montarea rotitei de ghidare a colilor

Suportul de perforare este disponibil si complet cu rotita de ghidare a colilor.

Pentru a utiliza suportul de perforare (fig.  /1) sub forma de ghidaj de coli, trebuie sa inlocuiti rotita de perforare (fig.  /2) cu o rotita de ghidare a colilor (material plastic, alb).

Desfaceti piulita (fig.  /3) la rotita de perforare (fig.

Extrageti surubul pe partea opusa

Scoateti rotita de perforare si introduceti rotita de ghidare a colilor.

Introduceti surubul prin orificiul rotitei de ghidare a colilor si insurubati piulita (fig.

Montati suportul de perforare in masina (a se vedea capitolul "C Perforarea").

Amplasati suportul de perforare in spatiile neimprimabile.

Aplicati rotita de ghidare a colilor de la suportul de perforare cu surubul de ajustare (fig.  /5) astfel incat sa vina in contact usor cu coala.

Cuplarea/decuplarea si reglarea presiunii de apasare a suportului de perforare la cilindrul de presiune a se vedea capitolul "C Perforarea".

Inelele de baza si axul de numerotare

Inelele de baza

Fig.     Inelul de baza   [GS.901.1116-000GRAUND_00]

Proprietati

Inelele de baza (fig.  /1) sunt elementele portante ale grupurilor de numerotare si ale suporturilor de clisee. Un inel de baza poate prelua maxim 8 grupuri de numerotare. Latimea inelului de baza este de 38,1 mm. Axul de numerotare poate prelua pana la 7 inele de baza

Atentie - deteriorarea camelor de comanda! Pentru a nu deteriora camele de comanda, nu montati pe acelasi inel de baza un suport de clisee mare
(45 x 45 mm) impreun
a cu un grup de numerotare cu pozitionor transversal.

Scala cu diviziune in mm (fig.  /2) este limitata in ambele parti prin cate un stift (fig.  si un surub (fig.

Stifturile (fig.  /3) sunt limitatoare pentru grupurile de numerotare, suruburile (fig.  /4) sunt limitatoare pentru suporturile de clisee.

Atentie - deteriorarea instalatiei de numerotare! Este interzisa indepartarea acestor limitatoare. Montati grupurile de numerotare, respectiv suporturile de clisee pe inelele de baza numai in interiorul acestor limitatoare.

Fig.     Montarea inelelor de baza pe axul de
numerotare
  [GS.901.1117-000GRAUND_00]

Montarea inelelor de baza

Asezati axul de numerotare (fig.  /1) pe un dispozitiv ca in fig.

Montati inelele de baza necesare pe axul de numerotare. Surubul pentru fixarea axului de numerotare (fig.  /2) in lagar se afla pe P.A.

Aliniati inelele de baza corespunzator scalei (fig.  /3) pe axul de numerotare.

Fixati pozitia inelelor de baza cu un surub Inbus pe ax.

Fig.     Axul de numerotare cu inel din plastic
  [GS.901.1118-000GRAUND_00]

Axul de numerotare cu inel din plastic rosu

Pe axul de numerotare se afla pe P.O. un inel din plastic rosu (fig.  /4, respectiv fig.  /1) ca marcaj pentru amplasarea inelelor de baza pe axul de numerotare.

Atentie - pericol de coliziune intre instalatia de numerotare si cilindrul de presiune! La montarea inelelor de baza acest inel din plastic (fig. /1) nu trebuie acoperit in niciun caz (nici chiar partial) (pericol de coliziune).

Fig.     Axul de numerotare fara inel din
plastic
  [GS.901.1119-000GRAUND_00]

Axul de numerotare fara inel din plastic rosu

La axul de numerotare fara inel din plastic rosu, inelele de baza pe P.O. pot fi pozitionate numai in felul urmator: marginea interioara (fig.  /1) a inelelor de baza poate fi pozitionata maxim la valoarea 23,7 de pe scala axului de numerotare (fig.

Atentie - pericol de coliziune intre instalatia de numerotare si cilindrul de presiune! La montarea inelelor de baza acordati atentie scalei (pericol de coliziune).

Montarea axului de numerotare

Fig.     Aparatorile la ultimul GI
 [GS.901.1112-000GRAUND_00]

Dupa montarea inelelor de baza pe axul de numerotare se monteaza axul de numerotare in masina

Deschideti aparatoarea din fata cilindrului port-placa (fig.

Deschideti aparatoarea din fata sistemului de actionare a instalatiei de numerotare (fig.

Apasati aparatoarea spre P.O., ridicati pe P.A. si extrageti aparatoarea pe P.O. din lagar.

Daca este cazul, demontati tabla de ghidare a colilor (a se vedea subcapitolul "Ghidajul de coli").

Fig.   Cuzinetul de lagar al axului de
numerotare pe P.A.
 [GS.901.1113-000GRAUND_00]

Miscati masina in regim de tatonare pana cand degajarea cuzinetului de lagar pe P.A. (fig.  /1) este coplanara cu marginea superioara a sinei de introducere (fig.

Fig.     Depunerea axului de numerotare
  [GS.901.1114-000GRAUND_00]

Depuneti axul de numerotare (fig.  /3) cu inelele de baza montate pe sinele de introducere pe P.A. (fig.   si P.O. (fig.   /1) astfel incat surubul Inbus (fig.   /4) sa fie orientat spre P.A.

Depunerea axului de numerotare

Asezati axul de numerotare cu atentie pe sinele de introducere; trageti surubul Inbus din axul de numerotare pe P.A. pana la limita in sus si rotiti axul de numerotare intr-o pozitie stabila

Fig.     Infiletarea axului de numerotare in
lag
ar  [GS.901.1115-000GRAUND_00]

Montarea axului de numerotare

Introduceti axul de numerotare pe P.O. pe sina de introducere in cuzinetul de lagar si apasati-l spre P.O. in cuzinetul de lagar.

Impingeti axul de numerotare pe sina de introducere pe P.A. (fig.  /4) in cuzinetul de lagar.

Insurubati ferm axul de numerotare cu surubul Inbus (fig.  /1) cu cuzinetul de lagar.

Apasati boltul cu arc (fig.  /2) in manson, impingeti mansonul (fig.  /3) spre P.A. pentru a asigura imbinarea filetata

Grupurile de numerotare

Generalitati

Fig.     Tipuri de grupuri de numerotare
  [GS.901.1120-000GRAUND_00]

Grupurile de numerotare se pot livra sub forma de pozitionor gradual (fig.  si pozitionor transversal (fig.  /2), fiecare pentru numerotare inainte sau inapoi, cu diverse fonturi si marimi de fonturi, de catre reprezentanta dumneavoastra Heidelberg.

Grupurile de numerotare cu pozitionor gradual

Fig.     Grup de numerotare cu pozitionor
gradual
  [GS.901.1121-000GRAUND_00]

Cifrele sunt paralele cu axa cilindrului.

Mutarea in alta pozitie a bratului manetei de comanda

Grupurile de numerotare cu pozitionor gradual
(fig.
) pot fi incrementate de la stanga si de la dreapta de catre o cama de comanda, fara ca pozitia lor pe inelul de baza sa fie modificata. Daca bratul manetei de comanda (fig.  /1) este mutat in alta pozitie, se va utiliza o alta cama de comanda

Inlaturati inelul de siguranta (fig.  /2) de pe axa bratului manetei de comanda

Introduceti axa pe cealalta parte a grupului de numerotare.

Asigurati axa cu inelul de siguranta (fig.

Prin mutarea in alta pozitie a bratului manetei de comanda, nu se modifica modul de numerotare al grupului de numerotare (inainte/inapoi).

Reglarea zerourilor retractabile

Grupurile de numerotare cu pozitionor gradual sunt dotate cu sase zerouri retractabile, adica cifra 0 poate fi apasata in interior (= 'retractata'), astfel incat sa se poata numerota de la pozitia 1 pana la pozitia 7 incepand cu 1 (in loc de 0000001).

Cu varful stiftului din plastic (fig.  /3), rotiti usor inainte cifra zero si apasati-o in interior.

Rotiti din nou cifra cu stiftul din plastic in pozitia initiala, cifra 0 'retractata' nu imprima

Grupurile de numerotare cu pozitionor transversal

Fig.     Grupul de numerotare cu pozitionor
transversal
  [GS.901.1122-000GRAUND_00]

Cifrele sunt perpendiculare pe axa cilindrului.

Grupurile de numerotare cu pozitionor transversal (fig.  ) pot fi incrementate de la stanga si de la dreapta printr-o cama de comanda; in acest scop, pozitia acestora se roteste cu 180° pe inelul de baza. Daca la grupurile de numerotare cu pozitionor transversal se muta bratul manetei de comanda (fig.  /1) in alta pozitie, trebuie sa se utilizeze aceeasi cama de comanda

Amplasarea grupurilor de numerotare

Fig. Suruburile de fixare
  [GS.901.1123-000GRAUND_00]

Grupurile de numerotare se amplaseaza corespunzator scalei pe inelul de baza in afara masinii, corespunzator prescriptiilor.

Atentie - deteriorare a grupurilor de numerotare! Asezati grupurile de numerotare numai in zona scalei pe inelele de baza

Amplasati grupurile de numerotare corespunzator prescriptiilor/suportului special de imprimare pe inelul de baza si fixati-le cu surubul Inbus (fig.  /1) pe inelul de baza

Indicatie La strangerea surubului Inbus, manivela si setul de roti ale grupului de numerotare nu trebuie sa fie intepenite prin strangere prea puternica. Grupul de numerotare trebuie sa permita o comutare usoara, ca si in faza anterioara, dupa fixarea pe inelul de baza

Va recomandam sa utilizati cheile dinamometrice oferite de producatorul grupurilor de numerotare (firma Leibinger, Mühlheim-Stetten).

Curatarea grupurilor de numerotare

Dupa folosire, curatati grupurilor de numerotare cu o carpa moale, care nu se scamoseaza si cu o solutie de spalare care contine grasimi.

Suplimentar, grupurile de numerotare trebuie sa fie periate cel putin saptamanal intr-o baie de petrol.

Daca gradul de murdarire este foarte ridicat, utilizati solventi de cerneluri.

Dupa curatarea cu o solutie degresanta, grupurile de numerotare se vor lubrifia obligatoriu cu ulei, respectiv cu unsoare.

Pastrarea

Pastrati grupurile de numerotare curatate in cutiile din pachetul de livrare, impreuna cu stiftul din plastic si cu cheia hexagonala

Lubrifierea grupurilor de numerotare

Fig.     Capetele de gresare ale grupurilor de
numerotare
  [GS.901.2408-000GRAUND_00]

Dupa fiecare spalare, lubrifiati grupurile de numerotare.

Capetele de gresare ale grupurilor de numerotare sunt reprezentate in fig.

Lubrifiant:

Ulei: ulei de axe usor, 1,1° E/20 °C

Unsoare: HL 2 180° BV Aral

Orificiul din axul de comanda (fig.  /1) cu mai multe picaturi de ulei de axe.

Capetele de gresare (fig. /2) cu o picatura ulei de axe.

Lubrifiati cu unsoare suprafata manivelei (fig.

Camele de comanda

Tipuri

Fig.     Cama de comanda ST
  [GS.901.1124-000GRAUND_00]

Pentru cuplarea grupurilor de numerotare exista trei tipuri de came.

Pentru cele mai multe job-uri se va utiliza cama de comanda ST (fig.  ); din acest motiv se livreaza doua came ST cu instalatia de numerotare si supratiparire.

Cama de comanda ST (fig.  )
Pista camei pentru bra
tul manetei de comanda este orientata spre stanga (fig.  /1). Grupurile de numerotare sunt montate in stanga camei de comanda

Cama de comanda DR (accesoriu special)
Pista camei pentru bra
tul manetei de comanda este orientata spre dreapta. Grupurile de numerotare sunt montate in dreapta camei de comanda

Cama de comanda D (accesoriu special) Pistele camei pentru bratele manetei de comanda ale grupurilor de numerotare se afla pe ambele parti ale acestei came duble. Grupul de numerotare poate fi montat in stanga sau dreapta camei de comanda

Montarea camelor de comanda

Fig.     Cama de comanda montata
  [GS.901.1125-000GRAUND_00]

Indicatie Camele de comanda se monteaza abia dupa ce s-au efectuat toate lucrarile de reglaj pregatitor descrise pana acum, pozitia fiind corecta, iar coala de tipar este tiparita impecabil.

Desfaceti surubul Inbus (fig.

Rabatati partea inferioara (fig.  /2) in sus.

Asezati cama de comanda (fig.  /3) pe axul de comanda (fig.

Apasati partea inferioara a camei de comanda (fig.  /2) pe axul de comanda si fixati-l cu surubul Inbus (fig.  /1) pe cama de comanda

Distanta exacta dintre grupul de numerotare si cama de comanda se stabileste cu calibrul de reglaj din pachetul de livrare (a se vedea subcapitolul "Ajustarea camelor de comanda fata de grupurile de numerotare").

Efectuati acest reglaj cu maxima atentie pentru a evita deteriorarile.

Ajustarea camelor de comanda fata de grupurile de numerotare

Fig.     Ajustarea camelor de comanda
  [GS.901.1126-000GRAUND_00]

Grupurile de numerotare cu pozitionor gradual

Aplicati calibrul de reglaj (fig.  /2) la bratul manetei de comanda (fig.  /1) a grupului de numerotare.

Apropiati cama de comanda (fig.  /3) de calibrul de reglaj (fig.

Strangeti ferm surubul Inbus al camei de comanda pentru a fixa pozitia camei de comanda

Verificati inca o data distanta cama de comanda-grup de numerotare cu calibrul.

Grupurile de numerotare cu pozitionor transversal

Aplicati calibrul de reglaj (fig.  /2) pe spatele graiferului posterior al grupului de numerotare (fig.

Apropiati cama de cuplare (fig.  /5) de calibrul de reglaj (fig.

Strangeti ferm surubul Inbus al camei de comanda pentru a fixa pozitia camei de comanda

Verificati inca o data distanta cama de comanda-grup de numerotare cu calibrul.

Pozitia bratelor manetei de comanda

Verificati functia grupurilor de numerotare pentru a evita o coliziune intre cama si manivela la prima intrare.

Atentie - pericol de coliziune intre bratul manetei de comanda si cama de comanda! Inainte de trecerea pe modul de operare Productie, rotiti masina o data cu mana sau miscati masina cu atentie in regim de tatonare.

Grupul de cerneala pentru numerotare si supratiparire

Indicatii de securitate

Fig.     Grupul de cerneala pentru numerotare
si supratiparire   [GS.901.1133-000GRAUND_00]

Impingeti vana de spalare sub jgheabul de cerneala in grupul de cerneala pentru numerotare.

Asigurati vana de spalare prin 2-3 rotatii ale surubului (fig.  /1); racleta de spalare (fig.  /2) nu trebuie sa atinga valtul de transfer al cernelii (fig.

Structura

Fig.     Grupul de cerneala pentru numerotare
si supratiparire, schema
  [GS.901.1148-000GRAUND_00]

Jgheab de cerneala

Valt ductor de cerneala, 44 mm ø

Valt ductor, 34 mm ø

Primul valt de transfer al cernelii, 45,5 mm ø, otel

Al 2-lea valt de transfer al cernelii, 38 mm ø, cauciuc

Al 3-lea valt de transfer al cernelii, 32 mm ø, otel

Al 4-lea valt de transfer al cernelii, 38 mm ø, cauciuc

Valt frecator de cerneala, 45,5 mm ø, otel

Primul valt ungator de cerneala, 38 mm ø,
(mai scurt decat al 2-lea
si al 4-lea valt de transfer al cernelii)

Al 2-lea valt ungator de cerneala, 42 mm ø

Instalatia de spalare pentru valturile de cerneala

Montarea si demontarea grupului de cerneala pentru numerotare si supratiparire

Fig.     Montarea grupului de cerneala pentru
numerotare
  [GS.901.1127-000GRAUND_00]

Fig.     Grupul de cerneala pentru numerotare
montat
  [GS.901.1128-000GRAUND_00]

Montarea

Asezati grupul de cerneala pentru numerotare si supratiparire (fig.  /1) pe aparatoarea de deasupra eliminarii colilor astfel incat rotitele de la marginea inferioara a grupului de cerneala sa se afle in sinele de ghidaj (fig.  /2) langa aparatoarea geamului.

Impingeti grupul de cerneala pentru numerotare pana la limita in masina (fig.

Daca este cazul, miscati masina in regim de tatonare spre inapoi pentru a bloca roata dintata a grupului de cerneala in roata dintata de actionare (fig.

Insurubati grupul de cerneala cu suruburile de strangere (fig.  si 2) pe masina

Inchideti aparatoarea din fata cilindrului port-cauciuc (fig.

Demontarea

Deschideti aparatoarea din fata cilindrului port-cauciuc (fig.

Demontati suruburile de strangere (fig.  si fig.

Daca este cazul, miscati masina in regim de tatonare spre inainte pentru a desface angrenarea rotilor dintate grup de cerneala-masina

Extrageti grupul de cerneala (fig.

Scoateti grupul de cerneala din eliminarea colilor.

Aplicarea jgheabului de cerneala la valtul ductor de cerneala

Fig.     Rabatarea jgheabului de cerneala in
sus
  [GS.901.1129-000GRAUND_00]

Introduceti sabotii jgheabului de cerneala in canelurile (fig.  /2) langa lama de jgheab. Degajarile de la sabotii jgheabului de cerneala trebuie sa fie orientate spre exterior.



Rabatati jgheabul de cerneala (fig.  /3) in sus si aplicati-l la valtul ductor de cerneala

Rabatati suporturile de sustinere cu suruburile de strangere in jos (fig.

Blocati jgheabul de cerneala prin strangerea ferma a suruburilor de strangere.

Aplicati cerneala in modul uzual cu spaclul pe valtul ductor de cerneala (fig.

Reglajele la grupul de cerneala

Fig.     Elementele de reglare
  [GS.901.1130-000GRAUND_00]

Cuplarea si decuplarea valtului ductor

Cuplarea: apasati maneta pe P.O. (fig.  /1) pana la limita in directia grupului de imprimare.

Decuplarea: trageti maneta pe P.O. (fig.  /1) pana la limita in directia eliminarii colilor.

Reglarea suruburilor de zona

Grupul de cerneala are 16 zone de cerneala, care pot fi reglate cu suruburile de zona (fig.

Sensul de rotatie: Rotire spre dreapta mai putina cerneala, rotire spre stanga mai multa cerneala in zona

Fig.     Cursa ductorului  [GS.901.1131-000GRAUND_00]

Reglarea cursei ductorului

Cursa ductorului se regleaza cu maneta pe P.A. (fig.  /3) corespunzator scalei (fig.  ). Domeniul de reglaj: 0 pana la 5.

Ungerea preliminara cu cerneala a grupului de cerneala/ supraungerea

Trageti de mai multe ori complet maneta de la clichetul ductorului (fig.

Instalatia de spalare

Spalarea grupului de cerneala pentru numerotare

Dupa fiecare proces de numerotare sau la schimbarea cernelii se va spala grupul de cerneala pentru numerotare.

Atentie - deteriorarea racletei de spalare! Nu aplicati racleta la valturile uscate.

Fig.     Spalarea grupului de cerneala pentru
numerotare
  [GS.901.1133-000GRAUND_00]

Puneti masina in functiune, viteza de spalare: 5000 - 7000 rot/h.

Pulverizati pe valturi putin detergent pentru valturi prin fanta prelunga din aparatoare.

Infiletati uniform surubul (fig.  /1) pe P.A. si pe P.O., pentru a cupla racleta (fig.  /2) la primul valt de transfer al cernelii (fig.  /3). Racleta este cuplata daca se simte o usoara rezistenta la infiletarea suruburilor (fig.

Daca este cazul, adaugati mai multa solutie de spalare pana cand cerneala a fost indepartata

Decuplati racleta de spalare de la primul valt de transfer al cernelii prin rotirea spre stanga a suruburilor (fig.

Fig.   [GS.901.2405-000GRAUND_00]

Demontarea instalatiei de spalare

Desurubati complet surubul (fig.  /2) pe P.A. si pe P.O.

Extrageti instalatia de spalare (fig.  /1, vana cu racleta).

Daca este cazul, curatati vana de spalare.

Montarea instalatiei de spalare

Impingeti instalatia de spalare (fig.  /1) sub jgheabul de cerneala si primul valt de transfer al cernelii (fig.

Infiletati surubul (fig.  /2) pe P.A. si pe P.O. aprox. 2 rotatii. Astfel racleta inca nu este cuplata cu primul valt de transfer al cernelii.

Ajustarea instalatiei de spalare

In cazul uzurii racletei de spalare (fig.  /5) este necesara ajustarea pozitiei de spalare a instalatiei de spalare.

Desfaceti contrapiulita de la suruburile de ajustare (fig.  /3) pe P.A. si pe P.O.

Desurubati suruburile de ajustare (fig.  /3) pe P.A. si pe P.O. astfel incat in stare aplicata, racleta (fig.  /5) sa fie cuplata la primul valt de transfer al cernelii (maxim 2 rotatii).

Verificati cuplarea racletei la valt prin infiletarea suruburilor (fig.  /2); la infiletare trebuie sa se simta o usoara rezistenta daca racleta este cuplata

Strangeti ferm contrapiulita suruburilor de ajustare.

Daca nu urmeaza sa se spele, decuplati racleta de spalare de la primul valt de transfer al cernelii prin desurubarea suruburilor (fig.

Grupul de cerneala pentru numerotare - demontarea, montarea, ajustarea valturilor

Demontarea valturilor

Fig.     Grupul de cerneala pentru numerotare,
schematic
  [GS.901.2402-000GRAUND_00]

Valtul ductor de cerneala (fig.  /1), primul valt de transfer al cernelii (fig.  si valtul frecator de cerneala (fig.  /7) nu se pot demonta. - La demontarea celorlalte valturile se pastreaza ajustarea - cu exceptia valturilor ungatoare de cerneala

Valtul ductor (fig.

Desurubati cele 2 suruburi Inbus (fig.  /11) pe P.A. si pe P.O.

Extrageti placa de protectie din tabla (fig.

Desfaceti suruburile Inbus (fig.  /13) pe P.A. si pe P.O. si rotiti inchizatoarele in lateral.

Extrageti valtul ductor (fig.

Al 2-lea pana la al 4-lea valt de transfer al cernelii

Deschideti aparatoarea de deasupra grupului de cerneala pentru numerotare.

Desfaceti surubul Inbus (fig.  /14) pe P.A. si pe P.O., rotiti inchizatorul in lateral.

Extrageti al 3-lea valt de transfer al cernelii (otel, fig.

Extrageti al 4-lea valt de transfer al cernelii (cauciuc, fig.

Extrageti al 2-lea valt de transfer al cernelii (cauciuc, fig.

Valturile ungatoare de cerneala

Desfaceti piulita la boltul (fig.  /15) pe P.A. si pe P.O., pentru a detensiona arcul de presiune.

Apasati boltul (fig.  /15) in sensul sagetii.

Extrageti primul valt ungator de cerneala (fig.  /8) in sus din cuzinetul de lagar.

Extrageti al 2-lea valt ungator de cerneala (fig.  /9) in jos din cuzinetul de lagar.

Montarea valturilor

Fig.   [GS.901.2401-000GRAUND_00]

Valturile nu mai trebuie sa fie ajustate dupa asezare in pozitie de lucru, daca au fost ajustate corect inainte de demontare (exceptie la valturile ungatoare de cerneala

Valturile ungatoare de cerneala

Introduceti al 2-lea valt ungator de cerneala (fig.  /2) de jos in cuzinetul de lagar pe ambele parti.

Introduceti primul valt ungator de cerneala (fig.  /1) de sus in cuzinetul de lagar pe ambele parti.

Apasati in sus cuzinetul de lagar (fig.  /3) pe P.A. si pe P.O.

Apasati boltul (fig.  /4) spre grupul de cerneala pentru numerotare si lasati-l sa se cupleze in degajarea cuzinetului de lagar (fig.

Valturile de transfer al cernelii

Asezati al 2-lea valt de transfer al cernelii (fig.  /5) pe ambele parti in cuzinetii de lagar.

Introduceti al 4-lea valt de transfer al cernelii (fig.  /6) pe ambele parti in cuzinetii de lagar.

Introduceti al 3-lea valt de transfer al cernelii (otel, fig.  /7) pe ambele parti in cuzinetii de lagar.

Rotiti piedicile (fig.  /8) pe ambele parti peste lagarul valtului.

Strangeti ferm suruburile Inbus (fig.  /9) pe ambele parti.

Inchideti aparatoarea de deasupra grupului de cerneala

Fig.   [GS.901.2409-000GRAUND_00]

Introducerea valtului ductor

Introduceti valtul ductor (fig.  /1) de jos in cuzinetii de lagar pe ambele parti.

Asezati piedicile peste rulmentii cu bile.

Fixati valtul ductor prin strangere ferma a suruburilor (fig.  /2) pe P.A. si pe P.O.

Introduceti aparatoarea (fig.  /3) sub valtul ductor si insurubati-o cu suruburile (fig.  /4) pe P.A. si pe P.O. pe peretele lateral al grupului de cerneala pentru numerotare. - Aparatoarea nu are voie sa vina in contact cu valtul ductor (fig.

Ajustarea valturilor

Toate benzile de contact dintre valturi se vor regla la o latime de 2 pana la 2,5 mm.

Verificati latimea benzilor de contact cu grupul alimentat cu cerneala. Banda de contact trebuie sa aiba latime egala pe intregul valt

Fig.   [GS.901.2403-000GRAUND_00]

Valtul ductor

Compresiunea valt ductor-valt de transfer al cernelii

Surubul de ajustare (fig.  /1) este accesibil printr-o deschidere din aparatoare.

Prin rotirea surubului de ajustare (surub Inbus, fig.  /1) spre dreapta, se mareste compresiunea, iar prin rotire spre stanga se diminueaza

Compresiunea valt ductor-valt ductor de cerneala

Surubul de ajustare (fig.  /2) este accesibil pe sub jgheabul de cerneala

Rotirea surubului de ajustare (surub Inbus, fig.  /2) spre dreapta: compresiunea se diminueaza; la rotire spre stanga, aceasta se majoreaza

Valturile de transfer al cernelii

Deschideti aparatoarea (fig.  /3) de deasupra grupului de cerneala pentru numerotare.

Desfaceti contrapiulita (fig.  /4) de la inchizatorul celui de-al 3-lea valt de transfer al cernelii.

Prin rotirea surubului de ajustare (fig.  /5) spre dreapta, se mareste compresiunea, iar prin rotire spre stanga se diminueaza

Verificati latimea benzilor de contact; daca latimea benzilor de contact este corecta, fixati pozitia ajustata cu contrapiulita (fig.

Fig.   [GS.901.2410-000GRAUND_00]

Valturile ungatoare de cerneala

Ajustarea raportata la valtul frecator de cerneala

Latimea benzilor de contact raportata la valtul frecator de cerneala se regleaza cu piulita de la bolt (fig.  /1). Reglaj de baza: dimensiunea de reglaj 15+/-3 mm (fig.

Verificati latimea benzilor de contact.

Comprimarea arcului prin rotirea piulitei (fig.  /1): majorarea compresiunii, detensionarea arcului: diminuarea compresiunii.

Fig.     Ajustarea valturilor ungatoare de
cerneal
a   [GS.901.1132-000GRAUND_00]

Ajustarea raportata la grupurile de numerotare:

Conditia necesara: instalatia de numerotare este pe presare.

Cele doua valturi ungatoare de cerneala se pot aseza cu parghiile de reglare (fig.  /1 pana la /4) mai puternic sau mai slab pe grupurile de numerotare. Parghia scurta pe P.O. (fig.  /5), parghia lunga pe P.A. (fig.

Primul valt ungator de cerneala (valtul inferior):

Parghia scurta (fig.  /1) dupa +: majorarea presiunii de apasare pe P.O.

Parghia mai lunga (fig.  /2) dupa +: majorarea presiunii de apasare pe P.A.

Al 2-lea valt ungator de cerneala (valtul superior):

Parghia scurta (fig.  /3) dupa +: majorarea presiunii de apasare pe P.O.

Parghia mai lunga (fig.  /4) dupa +: majorarea presiunii de apasare pe P.A.

Reglarea compresiunii

Pe P.A. si pe P.O. concomitent

Fig.     Roata cu scala pentru reglarea
compresiunii
  [GS.901.1139-000GRAUND_00]

Cu roata cu scala (fig.  ) se regleaza compresiunea pe grosimea suportului de imprimare. - Rotire spre dreapta: majorarea compresiunii, rotire spre stanga, diminuarea acesteia. Compresiunea se modifica aici cu aceeasi marime pe P.A. si pe P.O.

La o modificare a compresiunii, axul de comanda urmeaza camele de comanda

Reglarea

Rotiti roata cu scala (fig.  ) complet spre stanga in pozitia din fig.  /1; instalatia de numerotare este oprita

Indicatie Valorile de reglaj ale scalei se raporteaza intotdeauna la mijlocul barei negre sau albe.

Mariti cu atentie compresiunea pe roata cu scala (rotire spre dreapta), pana cand grupurile de numerotare executa o tiparire curata. Daca acest lucru nu este posibil, verificati ajustarea valturilor ungatoare de cerneala de la grupul de cerneala pentru supratiparire.

Indicatie In cazul utilizarii unei coli Kimlon, la reglarea compresiunii axului de numerotare si intre cilindrul port-cauciuc si cilindrul de presiune se va lua in considerare faptul ca, coala Kimlon este cu 0,26 mm mai groasa, iar coala din plastic cu 0,1 mm mai groasa decat tabla din otel.

Afisarea compresiunii (mm)

Grosimea suportului de imprimare (mm)

Asternutul cilindrului de presiune

Observatie

Tabla din otel

Grupul de numerotare atinge suprafata cilindrului; fara compresiune



Tabla din otel

Grupul de numerotare atinge coala de tipar; fara compresiune



Tabla din otel

Compresiunea 0,1



Tabla din otel

Grupul de numerotare atinge coala de tipar; fara compresiune

Corectia diagonala a reglarii presiunii de tipar

Fig.     Corectia diagonala
  [GS.901.1140-000GRAUND_00]

Cu surubul de reglaj de la eliminarea colilor (fig.  /1) se poate modifica presiunea de tipar pe P.A. Placuta de la masina (fig.  /2) prezinta reglajul: rotire spre + = marirea compresiunii pe P.A.; rotire spre - = micsorarea compresiunii pe P.A.

Exemplul 1

Pe P.O. este nevoie de mai multa compresiune, reglarea presiunii de tipar pe P.A. este corecta

Rotiti surubul de reglaj (fig.  /1) spre -.

Mariti presiunea de tipar cu roata cu scala, pana cand se atinge compresiunea dorita pe P.O.

Exemplul 2

Pe P.A. este nevoie de mai multa compresiune, reglarea presiunii de tipar pe P.O. este corecta

Rotiti surubul de reglaj (fig.  /1) spre +.

Corectura pozitiei si egalizarea presiunii

Corecturile laterale

Dupa primul tipar de proba, verificati pozitia corespunzator originalului pentru tiparire.

Mutati inelele de baza corespunzator scalei milimetrice de pe axul de numerotare.

Desfaceti surubul Inbus al inelului de baza

Mutati inelul de baza pe axul de numerotare.

Blocati inelul de baza cu surubul Inbus.

Corecturile pe directie longitudinala

Desfaceti suruburile de fixare ale grupurilor de numerotare/suporturilor de clisee.

Mutati corespunzator grupurile de numerotare/ suporturile de clisee pe scalele inelelor de baza. - Diviziunea scalei: 1 gradatie de pe inelul de baza corespunde la 1 mm in imaginea tiparului.

Strangeti din nou ferm suruburile de fixare.

Egalizarea presiunii

Fig.     Dotarea suportului de clisee cu
a
sternuturi   [GS.901.1141-000GRAUND_00]

Daca se numeroteaza si se supratipareste concomitent si daca un cliseu sau un grup de numerotare are nevoie de presiune mai mare (de ex. datorita uzurii), atunci presiunea se va echilibra prin:

Utilizarea unei folii adezive mai groase pentru fixarea cliseului pe suport

sau

Dotarea suportului de clisee/ grupului de numerotare cu asternuturi (fig.

Desfaceti surubul Inbus (fig.  /2) al suportului de clisee/ grupului de numerotare.

Introduceti fasiile de hartie pe ambele parti (fig.  , sagetile) intre inelul de baza si suportul de clisee/ grupul de numerotare.

Strangeti din nou ferm surubul Inbus.

Instalatia de supratiparire (accesoriu special)

Suportul de clisee

Fig.     Suportul de clisee si dispozitivul de
incovoiere
si indoire a marginilor
 [GS.901.1134-000GRAUND_00]

Pentru supratiparire se utilizeaza diferite suporturi de clisee:

45 x 45 mm (fig.  /1): poate fi combinat pe acelasi inel de baza numai cu grupurile de numerotare cu pozitionor gradual.

35 x 45 mm (fig.  /2): poate fi utilizat pe acelasi inel de baza numai cu grupurile de numerotare cu pozitionor gradual si transversal.

Suporturile de clisee cu sa magnetica (fig.  /3, accesoriu special) permit o schimbare rapida a cliseelor.

Fig.     Montarea suportului de clisee mare pe
2 inele de baz
a  [GS.901.1135-000GRAUND_00]

90 x 90 mm: Piciorul acestui suport de clisee (fig.  /1) se monteaza pe doua inele de baza alaturate (fig.

La suporturile de clisee cu dimensiunea partii introduse de 2,0 mm, se pot utiliza clisee cu grosimea de 1,75 mm in combinatie cu o folie dublu adeziva cu grosimea de 0,25 mm. Sunt disponibile si alte dimensiuni ale partii introduse:

Suport de clisee

Dimensiunea partii introduse

90 x 90 mm

1,1 mm

45 x 45 mm

2,0 mm

1,1 mm

35 x 45 mm

2,0 mm

1,1 mm

Sa magnetica (45 x 45 mm)

0,94 mm

Tab.

Cliseele flexibile din cauciuc si plastic se pot lipi direct pe suporturile de clisee si se pot si desprinde.

Incovoierea si indoirea marginilor cliseelor

Inainte de lipire, cliseele din zinc si Nyloprint cu asternut din otel se vor adapta la curbura suporturilor de clisee. Dispozitivul de incovoiere si indoire a marginilor (fig.  /4) (accesoriu special) faciliteaza aceasta adaptare.

Mantaua pentru clisee

Fig.     Mantaua pentru clisee
  [GS.901.1136-000GRAUND_00]

Mantaua pentru clisee (fig.  /1, accesoriu special) se fixeaza pe axul de numerotare (fig.

Formatul

Dimensiunea partii introduse

250 mm x 340 mm

2,0 mm

Tab.

Daca se utilizeaza doua mantale pentru clisee alaturate, se poate supratipari pe o suprafata de 500 mm x 340 mm.

In cazul in care se utilizeaza numai o singura manta pentru clisee, langa aceasta se poate concomitent numerota, perfora sau supratipari cu clisee individuale.

Fig.     Axul de numerotare
 [GS.901.1137-000GRAUND_00]

Amplasarea mantalei pentru clisee pe axul de numerotare

Atentie - pericol de coliziune intre mantaua pentru clisee si cilindrul de presiune! De respectat in caz de amplasare laterala a mantalei pentru clisee: Mantaua pentru clisee nu are voie sa depaseasca in lateral capatul canelurii in axul de numerotare (fig. /1).

Fig.    Mantaua pentru clisee, dispozitivul de
prindere a pl
acilor  [GS.901.1138-000GRAUND_00]

Prinderea placii

Cu dispozitivul de prindere in canal se pot tensiona placi flexibile curbate, de ex. Nyloprint S 94 (grosimea 0,94 mm). Aceasta placa de tipar trebuie dotata cu coli-suport cu o grosime de 1,06 mm.

Desfaceti piulitele (fig.  si desurubati-le pana la limita

Desfaceti complet suruburile de prindere de la sinele de tensionare a placilor (fig.

Indepartati suruburile de aliniere laterale (fig.  /3) de limitator.

Introduceti capatul de inceput indoit al placii centrat in sina de tensionare si strangeti ferm cu suruburile de prindere (fig.  /2); daca este necesar, dotati placa cu coli-suport.

Introduceti capatul de sfarsit al placii in sina de tensionare de pe partea opusa si strangeti ferm cu suruburile de prindere.

Strangeti ferm piulitele (fig.  /1) pana cand placa se aseaza complet pe mantaua pentru clisee.

Corecturi ale pozitiei

Lateral:

Reglajul grosier: Desfaceti surubul Inbus (fig.  si aliniati mantaua pentru clisee la axul de numerotare. Fixati din nou mantaua pe ax cu surubul Inbus.

Reglajul fin: Desfaceti toate cele 4 piulite (fig.  si mutati placa lateral pe mantaua pentru clisee cu suruburile cu cap striat (fig.  /3). - Strangeti din nou ferm piulitele.

Pe directie longitudinala

Desfaceti piulitele (fig.  si trageti placa spre capatul de sfarsit/ capatul de inceput al tiparului prin strangerea piulitelor (fig.  /1) aflate pe partea opusa

Macheta de paginatie

Semnificatia simbolurilor

Fig.     Simbolurile in machetele de paginatie
  [GS.901.1142-000GRAUND_00]

Grupurile de numerotare, camele de comanda, inelele de baza

Grupuri de numerotare cu pozitionor gradual

Grupuri de numerotare cu pozitionor transversal

Cama de comanda DR

Cama de comanda ST

Cama de comanda D

Inele de baza

Margine graifer 8 mm

Linia mai groasa de la simbolurile grupurilor de numerotare si suporturilor de clisee marcheaza surubul de fixare.

Fig.     Simbolurile in machetele de paginatie
  [GS.901.1143-000GRAUND_00]

Suportul de clisee, rotita de perforare

Suport de clisee 45 mm x 45 mm

Suport de clisee 35 mm x 45 mm

Suport de clisee 90 mm x 90 mm

Suport de perforare cu rotita de perforare

Linia mai groasa de la simbolurile grupurilor de numerotare si suporturilor de clisee marcheaza surubul de fixare.

Amplasarea grupurilor de numerotare si suporturilor de clisee

Conditii pentru montaj

Suruburile de fixare de la toate grupurile de numerotare si suporturile de clisee pe acelasi inel de baza trebuie sa fie orientate in aceeasi parte.

Grupurile de numerotare standard cu pozitionor gradual si transversal nu pot fi montate pe acelasi inel de baza

Grupurile de numerotare cu pozitionor transversal si suporturile de clisee 45 x 45 mm nu pot fi montate pe acelasi inel de baza

Indicatie Respectati indicatiile pentru amplasarea inelelor de baza pe axul de numerotare (a se vedea capitolul "Instalatia de numerotare").

Distantele minime

Numerotare

In machetele de paginatie (fig.  pana la  ) sunt reprezentate distantele minime la numerotare:

Fig.  : intre suporturile de clisee, precum si intre suporturile de clisee si grupurile de numerotare cu pozitionor gradual.

Fig.  : intre suporturile de clisee si grupurile de numerotare cu pozitionor transversal.

Fig.  : intre grupurile de numerotare cu pozitionor gradual si transversal.

Toate dimensiunile sunt in mm.

Marginea graiferului: 8 mm.

Perforare longitudinala

Fig.  prezinta distantele minime la perforarea longitudinala

intre suporturile pentru perforare longitudinala (20 mm) si

intre rotitele de perforare si clapele cilindrului de presiune.

Toate dimensiunile sunt in mm.

Marginea graiferului: 8 mm.

Atentie - pericol de coliziune rotita de perforare/clape cilindru de presiune! Trebuie respectata obligatoriu o distanta laterala minima de 3 mm fata de clapele cilindrului de presiune!

Este permisa numai perforarea intre clapele cilindrului de presiune. Suprafetele tip raster din fig.  prezinta zonele in care este interzisa perforarea.

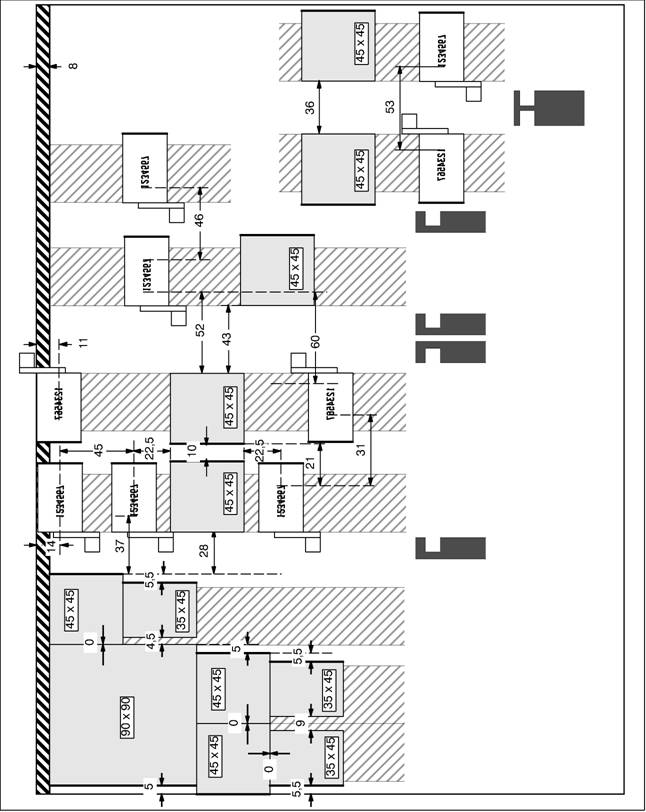

Fig.     Distantele minime la numerotare intre suporturile de clisee, precum si intre suporturile de clisee
si grupurile de numerotare cu pozitionor gradual   [GS.901.1144-000GRAUND_00]

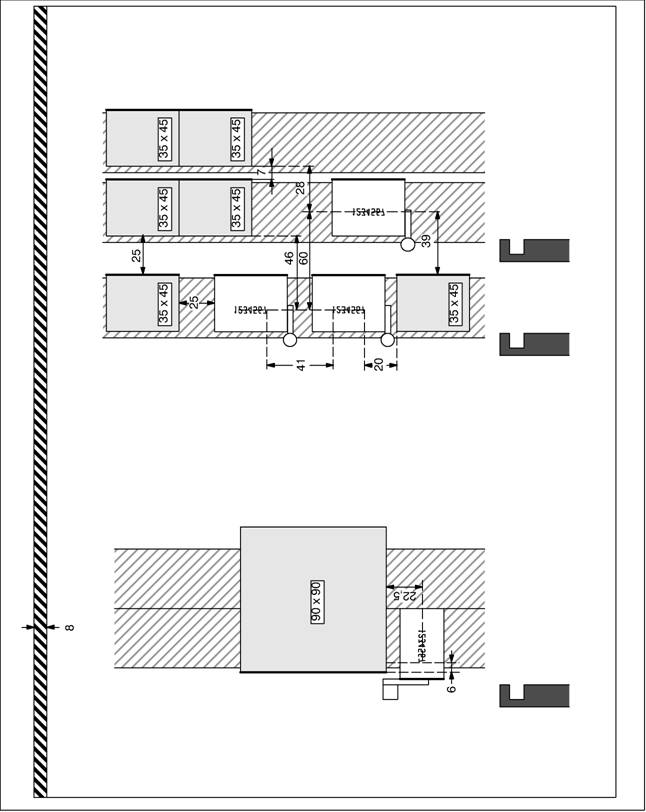

Fig.     Distantele minime la numerotare intre suporturile de clisee si grupurile de numerotare cu
pozi
tionor transversal  [GS.901.1145-000GRAUND_00]

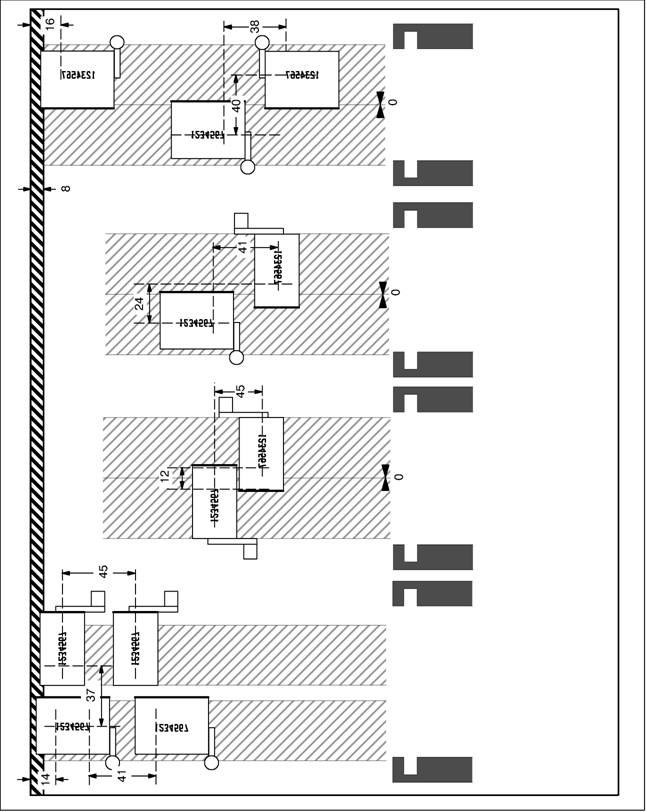

Fig.     Distantele minime la numerotare intre grupurile de numerotare cu pozitionor gradual si
transversal
  [GS.901.1146-000GRAUND_00]

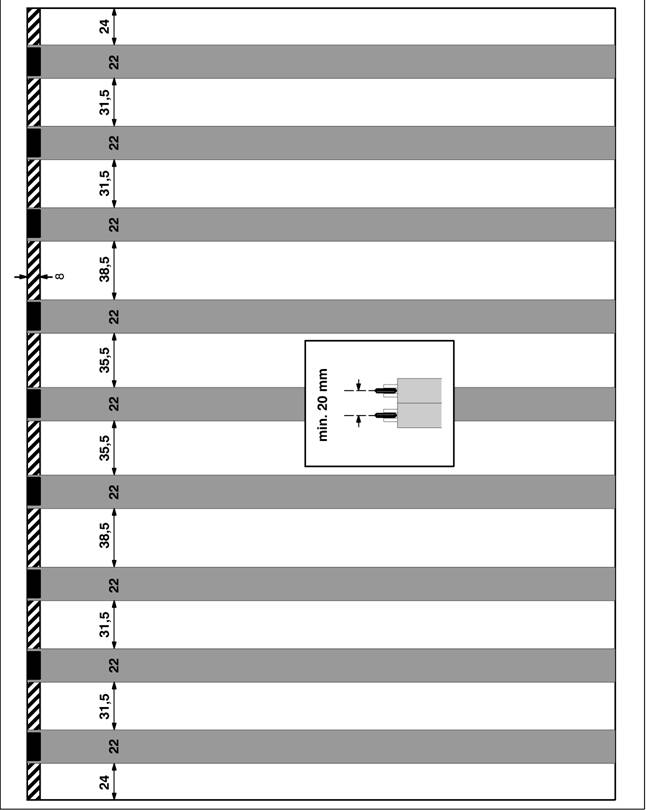

Fig.     Distantele minime la perforarea longitudinala intre suporturile pentru perforare longitudinala
(20 mm) si intre rotitele de perforare si clapele cilindrului de presiune
  [GS.901.1147-000GRAUND_00]







Politica de confidentialitate





Copyright © 2024 - Toate drepturile rezervate
