Inversorul - Heidelberg




Inversorul - Heidelberg

Inversorul - indicatii de securitate




De respectat la toate lucrarile

Avertizare - pericol de vatamare provocat de valturile si cilindrii in rotatie!

La curatarea valturilor si cilindrilor, carpele trebuie sa fie orientate spre fanta de atragere si degetele spre fanta de iesire. Alegeti sensul de rotatie corespunzator.

Masinile cu inversor

Modalitatea de lucru a inversorului

Fig.     Ghidajul de coli la tiparul fata
  [GS.901.0304-002GRAUND_00]

Modalitatea de lucru la tiparul fata

Graiferele cilindrului de format preiau coala de pe cilindrul de transfer (fig.

Cilindrul de format (fig.  /2) transporta coala mai departe la cilindrul inversor (fig.

Graiferele apucatoare (fig.  /3) prind coala de marginea frontala si o transfera pe cilindrul de presiune (fig.  /5) de la urmatorul grup de imprimare.

Cilindrul de format (inversor) si cilindrul inversor functioneaza ca cilindri de transfer.

Fig.     Ghidajul de coli la tiparul fata si verso
  [GS.901.0305-001GRAUND_00]

Modalitatea de lucru la tiparul fata si verso

Graiferele cilindrului de format (inversor) preiau coala de pe cilindrul de transfer (fig.

Cilindrul de format (inversor) (fig.  /2) transporta coala mai departe la cilindrul inversor (fig.  /4). In acest timp, coala este netezita de bara de aspirare la marginea posterioara pe directie longitudinala si lateral deasupra tamburului.

Graiferele apucatoare (fig.  /3) prind coala de marginea posterioara. Graiferul si bara de vacuum a cilindrului de format elibereaza apoi coala. Marginea posterioara a colii este acum marginea frontala. Coala a fost intoarsa

Cilindrul inversor deplaseaza coala mai departe la cilindrul de presiune de la urmatorul grup de imprimare (fig.  /5). Coala este acum imprimata pe verso.

Cilindrul de format (inversor)

Fig.     Segmentele cilindrului de format
(inversor)
  [GS.901.0344-000GRAUND_00]

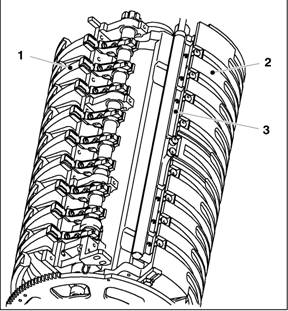

Cilindrul de format (inversor) este alcatuit in principal din 2 segmente mobile (fig.  si   /2). Segmentul cu bara de aspirare (fig.  /3) se regleaza la lungimea colii la selectarea de catre sistemul de comanda

La tiparul fata numai in caz de selectare,

La trecerea pe tipar fata/verso in mod automat,

La trecerea simpla pe alt tip de format la tiparul fata/verso in caz de selectare.

Indicatie

Depunerea de cerneala si de resturi de murdarie poate cauza probleme la tiparire. Mentineti segmentele cilindrului de format (inversor) intotdeauna perfect curate. Nu utilizati pentru curatare solutii de curatare caustice si corozive. Suprafata segmentelor poate fi atacata

Bara de aspirare

La tiparul fata/verso, bara de aspirare (fig.  /3) netezeste marginea posterioara a colii pe cilindrul de format (inversor).

La tiparul fata puteti utiliza bara de aspirare pentru a evita de ex. o intinare la cilindrul de transfer la carton cu sens de rulaj gresit al hartiei sau la hartii instabile. Astfel puteti sa neteziti putin hartiile subtiri la marginea posterioara

Indicatie

La utilizarea barei de aspirare la tiparul fata trebuie sa activati functia Vacuum de la sistemul de comanda. A se vedea capitolul „Sistemul de comanda, pregatirea job-ului, introducerea proprietatilor suportului de imprimare“.

Fig.     Sorburile de la cilindrul de format
(inversor)
  [GS.901.0307-002GRAUND_00]

Orientarea colilor prin bara de aspirare

Datorita miscarii de rotatie a sorburilor (fig.  /1), colile sunt netezite lateral si pe directie longitudinala. Aceasta este o conditie necesara importanta pentru tiparul verso cu respectarea registrilor.

La prelucrarea cartonului puteti sa aplicati discuri cu sorb pe sorburi. Acest lucru mareste efectul de aspirare si asigura o asezare plana si sigura a colilor de carton.

Fig.     Decuplarea miscarii barelor de aspirare
  [GS.901.0348-000GRAUND_00]

La lucrarile de tipar fata mai lungi puteti sa decuplati miscarea barelor de aspirare

Rotiti cilindrul de format (inversor) pana cand clichetul de blocare (fig.  /2) pe P.A. devine accesibil.

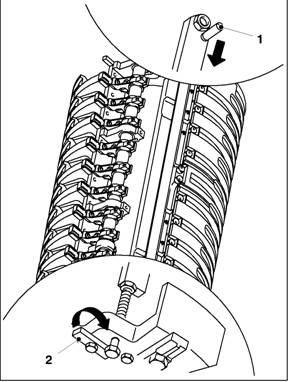

Prindeti stiftul (fig.  /1) pe P.O. si impingeti-l impotriva fortei arcului in directia P.A.

Rasuciti clichetul de blocare de la surubul cu cap hexagonal in sensul sagetii pana la limita

Eliberati stiftul pe P.O. Arcul de presiune fixeaza bara de aspirare in aceasta pozitie.

Rezultatul

Miscarea barei de aspirare este decuplata

Rotiti cilindrul de format (inversor) cu 180° si blocati a doua bara de aspirare asa cum a fost descris.

Fig.     Cuplarea/decuplarea individuala a
sorburilor
  [GS.901.0346-000GRAUND_00]

Blocarea sorburilor individuale

Decuplati sorburile in afara formatului de coala dupa cum urmeaza

Rotiti bolturile de oprire individuale cu o surubelnita

Fanta din boltul de oprire in sensul de rulaj al hartiei deschide respectivul sorb (fig.

Fanta din boltul de oprire transversal fata de sensul de rulaj al hartiei blocheaza respectivul sorb.

Rotiti cilindrul de format (inversor) cu 180° si decuplati sorburile individuale asa cum a fost descris.

Tubul de suflare din fata cilindrului de format (inversor)

In toate grupurile de imprimare este montata o tabla de ghidare a colilor deasupra cilindrului de transfer 2. In grupurile de imprimare cu inversor este montat suplimentar un tub de suflare rabatabil intre cilindrul de transfer 1 si cilindrul de format (inversor). Aerul suflat este setat automat la trecerea masinii in regim de tipar fata/verso.

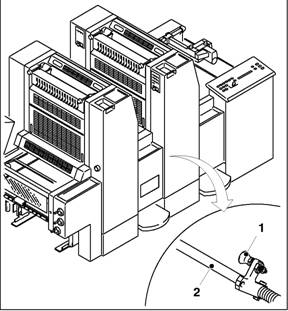

Tubul de suflare rabatabil este montat pe traversa deasupra cilindrului de format (inversor). Daca nu utilizati tubul de suflare la tiparul fata, il puteti rabata in sus.

Fig.     Tubul de suflare rabatabil
  [GS.901.0749-001GRAUND_00]

Rabatarea tubului de suflare in sus

Daca nu utilizati tubul de suflare (fig.  /2) la tiparul fata/verso, il puteti rabata in sus daca tabla de ghidare a colilor este demontata

Demontarea si montarea tablei de ghidare a colilor a se vedea la capitolul „Grupul de imprimare, cilindrul de transfer 2, tabla de ghidare a colilor“.

Actionati pe P.O. butonul de blocare (fig.  si rabatati tubul de suflare (fig.  /2) in sus. Butonul de blocare se inclicheteaza sensibil.

Introduceti tabla de ghidare a colilor sub traversa si sub tubul de suflare.

Tubul de suflare se afla acum deasupra tablei de ghidare a colilor.

Rabatarea tubului de suflare in jos

Daca utilizati tubul de suflare (fig.  /2) la tiparul verso spre ghidajul de coli, trebuie sa-l rabatati in jos cu tabla de ghidare a colilor demontata

Trageti pe P.O. butonul de blocare (fig.  /1) afara

Rabatati cu butonul de blocare tubul de suflare (fig.  /2) in jos. Butonul de blocare se inclicheteaza sensibil.

Tubul de suflare se afla acum in pozitia de lucru pentru tiparul verso.

Montati tabla de ghidare a colilor la loc.

Tubul de suflare se afla acum sub tabla de ghidare a colilor.

Monitorizarea colii cu ajutorul senzorului colilor lipsa

Fig.     Senzorul colilor lipsa la cilindrul
inversor
  [GS.901.0345-000GRAUND_00]

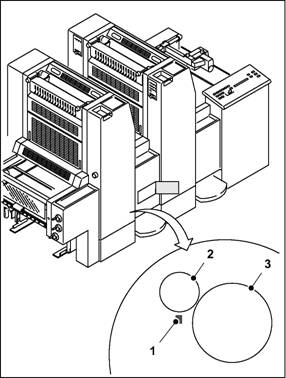

Senzorul colilor lipsa de sub cilindrul inversor (fig.  /1) asigura la tiparul verso transferul corect al colii de la cilindrul de format (inversor) la cilindrul inversor. In caz de lungime prea mica a colii sau de introducere gresita a lungimii colii se produc pierderi de coli.

Diferenta de lungime admisa a colii de tipar este de +1 mm pana la - 2 mm. In interiorul acestui domeniu coala de tipar este preluata in siguranta de graiferele apucatoare.

La introducerea formatului trebuie sa tineti cont de abaterile marginii graiferului fata de pozitia de baza a semnelor frontale.

Masurati cu exactitate lungimea formatului colilor taiate.

Introduceti lungimea colii cu precizie milimetrica de la pupitrul de comanda

Corectarea lungimii colii

Indicatie

Conditia necesara pentru un rulaj fara probleme al hartiei o reprezinta o stiva de hartie taiata exact.

La controlul lungimii colii prin intermediul barei de aspirare, diferenta de lungime admisa a colii de tipar este de +1 mm pana la - 2 mm.

La introducerea formatului trebuie sa tineti cont de abaterile marginii graiferului fata de pozitia de baza a semnelor frontale.

La schimbarea modului de operare pe tipar fata sau pe tipar fata/verso, sistemul de comanda seteaza automat marginea centrala a graiferului la 9 mm.

Lungimea colii

Corectura

Observatie



Marginea centrala a graiferului 9 mm, lungimea colii 370 mm.
Diferen
ta de lungime permisa a colii de tipar -2 mm pana la +1 mm (368 mm pana la 371 mm)

niciunul

Colile sunt intoarse in siguranta



Diferenta de lungime -3 mm,
lungimea colii 367 mm

Pierderea de coli - colile nu sunt prinse de graiferele apucatoare ale cilindrului inversor.



Diferenta de lungime +2 mm,
lungimea colii 372 mm

Colile sunt prinse de graiferele apucatoare ale cilindrului inversor, insa marginea frontala a colii este deteriorata de graiferele cilindrului de presiune urmator.



Marginea maxima a graiferului 10 mm, lungimea colii 370 mm

Marginea posterioara a colii este deplasata cu 1 mm in fata

La o introducere de 370 mm si o toleranta permisa de -2 mm, coala nu mai este prinsa



Marginea minima a graiferului 8 mm, lungimea colii 370 mm

Marginea posterioara a colii este deplasata cu 1 mm in spate.

La o introducere de 370 mm si o toleranta permisa de +1 mm, marginea frontala a colii este deteriorata de graiferele cilindrului de presiune.







Tab.     Corectarea lungimii colii

Pierderea de coli la procesul de intoarcere: Extragerea colilor pierdute

Fig.     Tabla de colectare de sub cilindrul de
format (inversor)
  [GS.901.0347-000GRAUND_00]

Atentie - deteriorarea masinii!

Inainte de o noua punere in functiune a masinii trebuie sa indepartati colile neprinse de sub cilindrul de format (inversor).

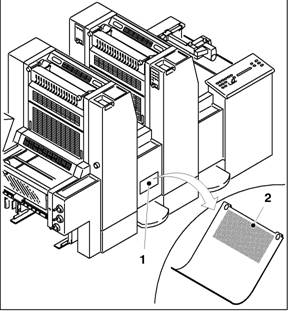

Sub cilindrul de format (inversor) se afla o tabla de colectare (fig.  /2) pentru colile neprinse. Tabla de colectare este accesibila printr-o usa de protectie pe P.O. (fig.

Deschideti usa de protectie de pe P.O.

Daca usa de protectie este deschisa, nu puteti pune masina in functiune.

Indepartati din motive de securitate colile neprinse din masina

Inchideti usa de protectie de pe P.O.

Daca este cazul, corectati reglarea formatului inversorului.

Puneti masina din nou in functiune. Colile din masina sunt transportate la eliminarea colilor.

Detalii referitoare la afisajele de avarie a se vedea la capitolul „Sistemul de comanda, avariile, afisajul de avarie Grup de imprimare“.

Cilindrul de presiune dupa inversor

Asternutul cilindrului de presiune

Cilindrul de presiune dupa inversor este echipat cu o camasa a cilindrului speciala inalt finisata, pentru a evita o depunere in exces a cernelii pe coala proaspat tiparita dupa intoarcere.

Schimbarea asternutului cilindrului

Atentie - deteriorarea cilindrului de presiune si a tablei asternut!

Camasa cilindrului inalt finisata in ultimul GI nu este adecvata pentru lucrari de perforare sau numerotare. Pentru perforare si numerotare se va monta tabla din otel pentru perforare.

Deosebit de importanta este tragerea impecabila a asternutului cilindrului. De aceasta depinde in principal durata de serviciu si calitatea imprimarii.

Schimbarea si inlocuirea asternutului cilindrului a se vedea capitolul „C Grupul de imprimare, cilindrul de presiune“.

Curatarea asternutului cilindrului

Curatati cilindrul de presiune dupa fiecare job de tiparire cu instalatia de spalare pentru cilindrul de presiune.

Indepartati eventualele resturi de cerneala de pe asternutul cilindrului dupa finalul fiecarui job de tiparire.

Nu utilizati mijloace abrazive sau acizi pentru curatare.

Evitati obligatoriu curatarea mecanica cu obiecte dure, pentru a nu deteriora suprafata invelitorii din tabla

Pentru spalarea asternutului cilindrului, utilizati solutiile de curatare uzuale in industria tipografica care dizolva cerneala.

Ghidajul de coli

Grupurile de imprimare

Daca la tiparul fata si verso nu se utilizeaza toate grupurile de imprimare dupa inversor, la hartiile cretate se poate produce o patinare a colii pe cilindrii de presiune care nu tiparesc.

Remediere

Conectati toate GI dupa inversor.

Indicatie

Daca este posibil, utilizati pentru imprimare numai grupurile aflate imediat inainte si dupa inversor.

Eliminarea colilor

Fig.     Frana pentru coli pe traversa
  [GS.901.1971-000GRAUND_00]

Franele pentru coli incetinesc coala in eliminarea colilor.

Mutati franele pentru coli (fig.  ) in spatiile neimprimabile.

Fig.     Suportul cu roata cu pinteni
[GS.901.0321-001GRAUND_00]

Suportul cu roata cu pinteni

Pentru a evita la tiparul fata/verso marcajele in cazul suprafetelor compacte, puteti utiliza in locul franei centrale pentru coli un suport cu roata cu pinteni.

Asezati suportul (fig.  /1) pe traversa

Pozitionati suportul prin mutare laterala pe traversa

Strangeti ferm surubul cu cap striat (fig.  /2). Fixati astfel suportul pe traversa

Fig.     Decuplarea aerului suflat si aerului
aspirat
  [GS.901.1972-000GRAUND_00]

Reglarea aerului suflat

Trageti maneta (fig.  /2) in sus pentru a regla sau decupla aerul suflat de tubul de suflare longitudinal central in eliminarea colilor.

Reglarea vacuumului

Trageti maneta (fig.  /1) in sus pentru a regla sau decupla aerul aspirat de frana pentru coli centrala

Cilindrul inversor cu tabla asternut

Functia/atributia

Pentru evitarea fenomenelor de intinare la cilindrul inversor, acesta este echipat cu o tabla asternut. Puteti utiliza urmatoarele table asternut:

TransferJacket

Tabla asternut cu asternut Super Blue (accesoriu special).

Ambele table asternut se demonteaza si se monteaza in acelasi mod.

Fig.     Marginea frontala a canalului cilindrului
inversor
  [GS.901.2015-001GRAUND_00]

Marginea frontala a asternutului

Marginea frontala a tablei asternut are 3 orificii alungite. Tabla asternut este agatata cu orificiile alungite in cele 3 bolturi de agatare (fig.  /1) de la marginea frontala a canalului cilindrului inversor.

Fig.     Marginea posterioara a canalului
cilindrului inversor
[GS.901.2014-001GRAUND_00]

Marginea posterioara a asternutului

Marginea posterioara indoita a tablei asternut se agata in cele 3 elemente de prindere (fig.  /1) de la marginea posterioara a canalului cilindrului inversor. Tensionarea marginii posterioare a asternutului se realizeaza cu suruburile cilindrice (fig.

Schimbarea tablei asternut

Fig.     Detensionarea marginii posterioare a
a
sternutului   [GS.901.2013-001GRAUND_00]

Demontarea tablei asternut

Deschideti aparatoarea de deasupra cilindrilor de transfer.

Miscati masina in regim de tatonare pana cand marginea posterioara a asternutului devine accesibila (fig.

Indicatie

Elementele de prindere de la marginea posterioara sunt elastice. Prin infiletarea suruburilor cilindrice se slabeste forta de retinere a elementelor de prindere. Suruburile cilindrice au filet pe stanga. Respectati sensul de rotatie.

Infiletati mai intai surubul cilindric central (fig.  /2) in sens anti-orar pana la limita. Elementul de prindere se desface.

Atentie - deteriorari asupra masinii!

Tabla asternut se desface. Evitati arcuirea tablei asternut pe cilindrul de format (inversor).

Infiletati in continuare cele doua suruburi cilindrice exterioare (fig.  /3) in sens anti-orar pana la limita. Cele doua elemente de prindere exterioare se desfac.

Fig.     Deplasarea tablei asternut din grupul
de imprimare
  [GS.901.2018-000GRAUND_00]

Apasati tabla asternut cu mana spre suprafata cilindrului in directia marginii posterioare. Astfel marginea posterioara a asternutului se elibereaza

Tineti cu o mana ferm marginea posterioara a asternutului si miscati masina in regim de tatonare spre inapoi.

Deplasati concomitent tabla asternut (fig.  /1) in sus, pana cand marginea frontala a asternutului devine accesibila

Indepartati marginea frontala a tablei asternut din cele 3 bolturi de agatare.

Fig.     Marginea frontala a canalului cilindrului
  [GS.901.2015-001GRAUND_00]

Montarea tablei asternut

Miscati masina in regim de tatonare pana cand bolturile de agatare (fig.  /1) devin accesibile la marginea frontala a canalului.

Agatati marginea frontala a asternutului cu cele 3 orificii alungite in cele 3 bolturi de agatare (fig.

Centrati marginea frontala a asternutului fata de cilindrul inversor.

Tineti marginea posterioara a asternutului usor tensionata in sus si miscati masina in regim de tatonare spre inainte pana cand marginea posterioara a canalului devine accesibila

Fig.     Tragerea tablei asternut
  [GS.901.2032-000GRAUND_00]

Apasati marginea posterioara a asternutului (fig.  /1) pe elementele de prindere.

Fig.     Agatarea corecta a marginii posterioare
a a
sternutului   [GS.901.2019-000GRAUND_00]

Agatati marginea posterioara indoita a asternutului (fig.  /1) cu presiune usoara in elementele de prindere (fig.

Asigurati-va ca marginea posterioara a asternutului se aseaza corect pe elementele de prindere.



Corectati eventual centrarea tablei asternut fata de cilindrul inversor. A se vedea fig.

Fig.     Alinierea laterala a asternutului
  [GS.901.2029-000GRAUND_00]

TransferJacket:

Marginea laterala a asternutului trebuie sa fie aliniata pe P.A. si pe P.O. fata de pragul frontal (fig.  /1) de la cilindrul inversor.

Asternutul Super Blue:

Tabla asternut trebuie sa fie aliniata fata de suprafetele frontale laterale ale cilindrului inversor.

Fig.     Tensionarea marginii posterioare a
a
sternutului   [GS.901.2013-001GRAUND_00]

Indicatie

Elementele de prindere de la marginea posterioara sunt elastice. Prin desurubarea suruburilor cilindrice se tensioneaza elementele de prindere. Suruburile cilindrice au filet pe stanga. Respectati sensul de rotatie.

Desurubati mai intai surubul cilindric central (fig.  /2) in sens orar pana la limita

Desurubati suruburile cilindrice (fig.  /3) de la cele doua elemente de prindere exterioare in sens orar pana la limita

Ciocaniti cu degetul pe tabla asternut.

Asigurati-va ca tabla asternut se aseaza plan pe cilindrul inversor pe intreaga circumferinta. Tabla asternut nu trebuie sa se rezeme in gol.

In caz de necesitate, repetati alinierea si tensionarea tablei asternut pe cilindrul inversor.

Pregatirea sistemului Super Blue

Fig.     Sistemul Super Blue
  [GS.901.2022-000GRAUND_00]

Sistemul Super Blue de pe cilindrul inversor este un accesoriu special. Asternutul poate fi schimbat numai in exteriorul masinii. Sistemul Super Blue nu este adecvat pentru regimul functional UV.

Sistemul Super Blue este alcatuit dintr-o tabla de baza din otel special (fig.  /1), care sustine un asternut Super Blue (fig.  /2). Inainte de montare trebuie sa tensionati asternutul Super Blue pe tabla de baza. Firele deschise de la asternutul Super Blue trebuie sa fie paralele fata de marginea frontala si cea posterioara a tablei de baza

Tabla de baza a sistemului Super Blue este sensibila la indoire si incovoiere. La demontare si montare nu indoiti si nu incovoiati tabla asternut.

Asternutul Super Blue este deja decupat la un format pregatit pentru montare. Pentru fixare, asternutul are benzi dublu adezive pe P.A. si pe P.O. si pe marginea frontala

Pentru tensionarea asternutului Super Blue, tabla de baza este echipata cu o banda cu scai pe marginea posterioara

Fig.     Montarea marginii frontale a
a
sternutului   [GS.901.2027-000GRAUND_00]

Montarea asternutului Super Blue

Indepartati resturile de banda adeziva si curatati tabla de baza

Tabla de baza trebuie sa fie curata si degresata in special in punctele de lipire pentru asternutul Super Blue.

Indicatie

Pentru alocare, tabla de baza este prevazuta cu un orificiu in centrul marginii frontale. Asternutul Super Blue are in centru o dunga de marcaj neagra

Asezati tabla de baza pe o suprafata curata si plana

Asezati asternutul Super Blue pe tabla de baza (benzile adezive in jos).

Trageti la marginea frontala a asternutului folia de protectie de pe banda adeziva

Aliniati dunga de marcaj a asternutului (fig.  /2) fata de orificiul din tabla de baza (fig.

Fig.     Fixarea marginii frontale a asternutului
Super Blue
  [GS.901.2025-000GRAUND_00]

Fixati asternutul (fig.  /1) in centru cu banda adeziva

Neteziti asternutul spre exterior si apasati banda adeziva pe tabla de baza

Fig.     Fixarea marginii posterioare a
a
sternutului Super Blue de banda cu
scai
  [GS.901.2023-000GRAUND_00]

Fixati marginea posterioara a asternutului de banda cu scai (fig.  /1) a tablei de baza

Indicatie

Daca asternutul Super Blue depaseste banda cu scai la marginea posterioara, rasfrangeti aceasta portiune.

Fixati capatul iesit in afara prin apasare pe banda cu scai.

Indicatie

Asigurati-va ca asternutul nu depaseste marginea tablei.

Rasfrangeti asternutul iesit in afara si fixati-l pe banda cu scai. A se vedea sageata, fig.

Fig.     Rasfrangerea marginilor laterale
  [GS.901.2026-000GRAUND_00]

Intoarceti tabla de baza (fig.  /1). Asternutul Super Blue se afla acum jos.

Desprindeti foliile de protectie ale benzilor adezive de pe asternut.

Rasfrangeti marginile asternutului (fig.  si aliniati benzile adezive la marginile laterale ale tablei de baza

Apasati asternutul cu benzile adezive pe tabla de baza

Fig.     Verificarea tensionarii
  [GS.901.2028-000GRAUND_00]

Verificati tensionarea asternutului Super Blue, incercand sa comprimati benzile transversale (fig.

Indicatie

Asternutul Super Blue este tensionat corect daca 2 benzi transversale invecinate se ating la comprimare.

Daca este necesar, desfaceti asternutul Super Blue din banda cu scai si corectati tensionarea.

Cilindrul de transfer

Curatarea si intretinerea curenta

Generalitati

Utilizati pentru curatarea suprafetelor cilindrilor si tamburelor solutii de curatare uzuale care dizolva cerneala. Nu utilizati solutii de curatare abrazive sau acizi.

Nu utilizati obiecte cu muchii ascutite ca de ex. perii de sarma sau spacluri din metal. Acestea produc zgarieturi pe suprafetele cilindrilor si tamburelor.

Curatati toate suprafetele cilindrului cel putin o data pe zi. Astfel reduceti efortul depus la curatare si evitati problemele cauzate de cerneala depusa

Cilindrii de transfer 1 si 3

Cilindrii de transfer 1 si 3 ai grupurilor de imprimare fara inversor au ca asternut standard TransferJacket. Acest asternut are un efect cromofug.

Curatati TransferJacket o data per tura de lucru cu solutii de curatare.

sau

In cazul unui grad de murdarire mare, curatati suprafata cilindrilor de transfer cu un detergent pentru placi:

Frecati suprafata TransferJacket cu un detergent pentru placi ofset pe baza de aluminiu. Pentru aplicare, utilizati un burete.

Atentie - deteriorare a tablei asternut!

Pentru a nu deteriora stratul superficial al tablei asternut, detergentul pentru placi trebuie sa actioneze max. 5 min pe suprafata

Curatati temeinic ulterior tabla asternut cu apa

Cilindrul inversor

Curatati tabla asternut a cilindrului inversor in acelasi mod ca si suprafata cilindrilor de transfer.

Utilizati cu economie solutiile de curatare.

Asigurati-va ca usurinta in functionare a pieselor mobile de la cilindrul inversor se pastreaza

Schimbarea tablei asternut TransferJacket

Fig.     Marginea posterioara a asternutului la
cilindrul de transfer, P.O.
 [GS.901.0320-001GRAUND_01]

Demontarea TransferJacket

Procedati in mod logic, asa cum este descris in capitolul 'Grupul de imprimare, cilindrul de transfer , schimbarea colilor-suport '.

Desfaceti cu cheia fixa surubul (fig.  /2), pana cand marginea posterioara a asternutului (fig.  /1) se elibereaza

Extrageti coala-suport.

Miscati masina in regim de tatonare spre inapoi.

Desfaceti cu cheia fixa surubul (fig.  /2), pana cand marginea frontala a asternutului (fig.  /1) se elibereaza

Scoateti tabla asternut de pe cilindru.

Curatati suprafata cilindrului.



Fig.   Cilindrul de transfer, marginea frontala
a asternutului, P.O. [GS.901.0323-001GRAUND_01]

Asezarea TransferJacket

Procedati in mod logic, asa cum este descris in capitolul 'Grupul de imprimare, cilindrul de transfer , schimbarea colilor-suport '.

Asezati o tabla asternut noua impreuna cu coala-suport centrala fata de cilindru, in bagheta de prindere frontala

Strangeti surubul (fig.  /2), pana cand tabla asternut se prinde usor.

Controlati daca marginea frontala a asternutului se afla pe toata latimea complet in bagheta de prindere. Daca este cazul, apasati cu mana marginea frontala a asternutului in bagheta de prindere.

Strangeti ferm surubul (fig.  /2). Tabla asternut este prinsa

Curatarea sistemul de control optic al colilor lipsa

Un senzor (fig.  /1) de sub cilindrul inversor pe P.O. monitorizeaza preluarea corecta a colii de tipar prin graiferele apucatoare ale cilindrului inversor.

Curatarea senzorului si reflectorului

In caz de murdarire a senzorului colilor lipsa, in sistemul de comanda apare un mesaj de avarie de cod galben 'Senzor murdarit'.

Puteti sa curatati senzorul.

Accesul la senzor:

prin usa de protectie pentru extragerea unei coli care nu a fost prinsa (fig.

sau

de sus printre cilindrul inversor si cilindrul de format (inversor) (fig.

Indicatie

In caz de murdarire puternica, umeziti carpa de curatare cu alcool, de ex. cu izopropanol. Pentru o functionare corecta, suprafetele senzorului si a reflectorului trebuie sa fie uscate dupa curatare.

Fig.     Accesul prin usa de protectie pe P.O.
  [GS.901.2031-000GRAUND_00]

Accesul prin usa de protectie

Deschideti pe P.O. usa de protectie pentru extragerea unei coli care nu a fost prinsa

Indicatie

Senzorul se afla pe peretele lateral pe P.O. sub cilindrul inversor (fig. /2), in spatele cilindrului de format (inversor) (fig. /3).

Curatati senzorul (fig.  /1) de pe peretele lateral cu o carpa

Inchideti usa de protectie.

Fig.     Deschiderea aparatorilor
  [GS.901.2020-000GRAUND_00]

Accesul de sus

Reglati cilindrul de format (inversor) pe formatul cel mai mic.

Deschideti aparatoarea de deasupra cilindrului de format (inversor) (fig.

Scoateti tabla de ghidare a colilor de deasupra cilindrului de format (inversor).

Pentru demontare si montare, a se vedea capitolul 'Grupul de imprimare, cilindrul de transfer 2, tabla de ghidare a colilor'.

Fig.     Accesul de sus  [GS.901.2011-001GRAUND_01]

Miscati masina in regim de tatonare, pana cand canalul cilindrului inversor (fig.  /2) este orientat spre cilindrul de format (inversor) (fig.

Senzorul (fig.  si reflectorul (fig.  /4) sunt accesibili usor in spatiul intermediar dintre cei doi cilindri.

Curatati senzorul pe P.O. si reflectorul pe P.A. cu o carpa curata, care nu se scamoseaza

Asezati tabla de ghidare a colilor deasupra cilindrului de format (inversor).

Inchideti aparatoarea de deasupra cilindrului de format (inversor).

Reglati cilindrul de format (inversor) pe formatul de coala necesar.

Asistenta in caz de avarii

Tabelul pentru depistarea erorilor

Eroarea

Cauza

Remediere

Coala se rupe la marginea posterioara

Lungimea reglata a formatului este prea scurta

Introduceti cu precizie lungimea formatului. Luati in considerare adausul +1 mm in cazul unei margini minimale a graiferului.

Pierderea de coli

Lungimea reglata a formatului este prea lunga

Introduceti cu precizie lungimea formatului. Luati in considerare reducerea -1 mm in cazul unei margini maximale a graiferului.

Aerul de aspirare pentru cilindrul de format nu este pornit.

La pupitrul de comanda preselectati aer de aspirare la cilindrul de format (inversor).

In cazul formatelor mici: sorburile de la bara de vacuum a cilindrului de format din afara formatului nu sunt blocate.

Blocati sorburile neutilizate.

In cazul cartonului: puterea de aspirare prea scazuta

Asezati discuri de cauciuc pe sorburi.

Diferente de taiere la stiva de hartie.

Taiati din nou hartia: toleranta +1 mm/-2 mm fata de lungimea reglata a colii.

Cerneala se aduna pe cilindrii de presiune dupa sistemul de intoarcere.

Cerneala este prea lipicioasa (consistenta

Reglati cerneala mai scurt (aditiv cu ulei de in). Utilizati cerneluri speciale pentru tipar fata si verso.

Diferente de registri dupa sistemul de intoarcere.

Miscarea de rotatie a sorburilor la marginea posterioara a colii este deconectata

Cuplati miscarea de rotatie a sorburilor.

Diferente de taiere la stiva de hartie.

Taiati inca o data hartia.

In cazul hartiei subtiri: hartia atarna la semnele frontale.

Cuplati toate semnele frontale.

Marginea graiferului difera pe P.A. si P.O.

Reglati paralel marginea graiferului la pupitrul de comanda pe P.A. si pe P.O.

La detasarea de pe asternutul din cauciuc, coala este intinsa de forte de adeziune prea puternice.

Micsorati reglarea presiunii de tipar (compresiunea) intre cilindrul port-cauciuc si cilindrul de presiune.
Utiliza
ti asternuturi din cauciuc cu proprietati QR (Quick Release).
Regla
ti cerneala mai scurt (aditiv cu ulei de in).

Coala se intinde datorita solutiei de umezire sau procesului de tiparire.

Diminuati cantitatea solutiei de umezire.
Diminua
ti reglarea presiunii de tipar (compresiunea). Intindeti eventual hartia in primul grup de imprimare sau efectuati o trecere separata de intindere.

Coala patrunde cu cute in tamburul de alimentare.

Verificati reglajele alimentatorului cu hartie.

Aerul suflat peste cilindrul de format (inversor) reglat gresit.

Verificati reglajele aerului suflat.

Mazgalire, dublare, zgariere dupa sistemul de intoarcere.

Dezondulatorul de coli este pornit.

Deselectati dezondulatorul de coli de la pupitrul de comanda.
Opri
ti sau reduceti aerul aspirat al dezondulatorului de coli.
Cur
atati dezondulatorul de coli.

Deteriorare mecanica a suprafetei datorita contactului cu valtul de aspirare/frana pentru coli

Reglati valturile de aspirare, reduceti aerul aspirat la franele pentru coli, deplasati elementele de ghidare a colilor in spatiile neimprimabile. Deconectati aerul aspirat pentru ghidajul de coli.

Prindere sau cadere prematura a colii intre cilindrii de presiune si tamburele de transfer.

Verificati fanta dintre cilindrii de presiune si tamburele de transfer. Daca este necesar, corectati.

Dupa procesul de trecere pe alt regim apare un simbol de avarie in display - masina nu porneste.

Preselectia modului de operare setata incorect la pupitrul de comanda

Setati modul de operare corect.

Pana electrica pe parcursul procesului de trecere pe alt regim.

Setati modul de operare tipar fata. Apoi repetati procedeul de trecere pe alt regim.

Alte cauze.

Setati modul de operare tipar fata. Apoi repetati procedeul de trecere pe alt regim.
Dac
a nu se remediaza astfel, instiintati centrul de service Heidelberg.

Tab.     Tabelul pentru depistarea defectiunilor la inversor

Indicatii de tehnica a tiparirii

Cernelurile pentru tiparul fata si verso

Tiparul fata si verso impune cerinte deosebite pentru cerneala. Astfel de ex. cerneala de la prima imprimare dupa intoarcerea colii nu trebuie sa se depuna pe cilindrii de presiune de la grupurile de imprimare urmatoare. Din acest motiv, cerneala trebuie sa aiba un timp de uscare mai redus decat in mod obisnuit.

Producatorii de cerneluri ofera cerneluri speciale pentru tiparul fata si verso.

Daca aceste cerneluri nu sunt disponibile, timpul de uscare al cernelii poate fi redus si prin adaugare de 3 pana la 5 % ulei de tipar. Sunt recomandati in special aditivii pe baza de ulei de in.

Acesti aditivi impiedica uscarea cernelii si reduc depunerile de cerneala pe cilindrii de presiune dupa inversor.

O cerneala cu timp de uscare scurt reduce rulajul din inertie al hartiei pe asternutul din cauciuc. Sunt evitate fenomenele de intinare care pot aparea ca urmare a asezarii colii proaspat tiparite pe cilindrii de presiune dupa intoarcerea colilor.

Proprietatile asternutului din cauciuc

Pentru a obtine rezultate impecabile la tiparire, trebuie utilizate asternuturi din cauciuc cu aderenta redusa a colii. In principiu se vor utiliza asternuturi din cauciuc comprimabile cu suporturi dure; acestea trebuie sa se afle cu 0,05 mm sub inelul de rulare.

Compresiunea

Reglati compresiunea dintre cilindrul port-cauciuc si cilindrul de presiune la o valoare cat mai mica






Politica de confidentialitate


Copyright © 2020 - Toate drepturile rezervate
