Eliminarea colilor - Heidelberg




Eliminarea colilor - Heidelberg

Eliminarea colilor - indicatii de securitate




De respectat la toate lucrarile

Avertizare - pericol de vatamare provocat de puntile de graifere cu lanturi!

Daca executati lucrari cu masina in functiune (de ex. schimbarea stivei, extragerea colilor de proba, lucrari cu pene de blocare), trebuie sa aveti o grija deosebita la miscarea puntilor de graifere cu lant

Avertizare - pericol de explozie si de incendiu datorita depunerilor de praf!

Pulberile cum ar fi praful anticopiativ sau cel de hartie pot provoca pericol de incendiu si pericol de explozie. Curatati regulat prin aspirare, cel putin saptamanal, zonele afectate de praf. Utilizati numai aspiratoare industriale adecvate si avizate si evitati orice turbionare, de ex. prin suflarea cu aer comprimat.

Schimbarea tuburilor luminescente la iluminarea de la eliminarea colilor

Avertizare - pericol de moarte provocat de tensiunea electrica

Inainte de schimbarea tubului luminescent asigurati masina impotriva pornirii: fixati comutatorul principal pe 0/Off si blocati-l cu un lacat. Fixati o placuta indicatoare, pe care sa scrie cine are voie sa reconecteze masina.

Schimbarea stivei

Avertizare - pericol de vatamare datorita sistemului portant mobil al stivei!

Inainte de ridicarea sau coborarea sistemului portant al stivei: asigurati-va printr-un control vizual ca nimeni nu stationeaza in zona periculoasa a elementelor mobile sau nu poate fi prins sub sistemul portant al stivei. Cand masina este pornita: nu stationati niciodata sub sistemul portant al stivei. Nu va asezati pe sistemul portant al stivei. Nu va deplasati impreuna cu sistemul portant al stivei.

Stiva de la eliminarea colilor

Transportul stivei

Fig.     Tastele pentru transportul stivei  [GS.901.1052-002GRAUND_00]

Stiva de la eliminarea colilor se ridica sau se coboara cu cele doua taste Stiva sus (fig.  si Stiva jos (fig.  /2) de la pupitrul de operare de la eliminarea colilor.

Tasta Stiva sus

Stiva de la eliminarea colilor se deplaseaza in sus atat timp cat mentineti tasta apasata. Miscarea in sus este limitata de un limitator de cursa

Tasta Stiva jos

Stiva de la eliminarea colilor se deplaseaza in jos atat timp cat mentineti tasta apasata. Miscarea, limitata de un limitator de cursa, se opreste in momentul in care caruciorul stivei se aseaza pe sol.

Reglarea opritoarelor colilor la format

Fig.     Deplasarea caruciorului stivei in interior
 [GS.901.0909-000GRAUND_00]

Atentie - pericol de coliziune a limitatoarelor laterale cu franele pentru coli!

Inainte de a regla limitatoarele laterale la latimi mai mici ale formatului, reglati franele pentru coli la formatul corespunzator.

Latimea formatului opritoarelor laterale ale colilor

Opritorul lateral al colilor pe P.O. este concomitent batator de coli. Pentru reglare trebuie sa cuplati batatorul de coli lateral. A se vedea subcapitolul Cuplarea/ decuplarea batatorului de coli.

Deplasati caruciorul stivei pana la limita in eliminarea colilor. Magnetii mentin caruciorul stivei la limitator.

Elementele de sustinere a hartiei (fig.  /1) de la caruciorul stivei trebuie sa fie orientate spre operator.

Atentie - pericol de coliziune a opritoarelor frontale ale colilor!

Asigurati-va ca la deplasarea in sus a caruciorului stivei nu se produce coliziunea elementelor de sustinere a hartiei cu limitatoarele frontale.

Fig. Reglarea latimii formatului
 [GS.901.0910-000GRAUND_00]

Centrati o coala din tiraj pe caruciorul stivei.

Miscati masina in regim de tatonare pana cand batatorul de coli pe P.O. ajunge in punctul de intoarcere interior.

Rotiti pe P.O. manivela (fig.  si deplasati opritorul lateral al colilor la latimea formatului.

Rotiti pe P.A. manivela (fig.  si deplasati opritorul lateral al colilor la marginea colii.

Fig.     Reglarea opritoarelor colilor
  [GS.901.0911-000GRAUND_00]

Reglarea opritoarelor frontale ale colilor

Apasati butonul (fig.  si cuplati opritoarele frontale ale colilor (fig.

Miscati masina in regim de tatonare pana cand opritoarele frontale ale colilor ajung in punctul de intoarcere interior si se afla in pozitie verticala

Aplicati coala din tiraj la opritoarele frontale ale colilor.

Reglarea opritorului posterior al colilor

Rotiti pe P.O. manivela inferioara (fig.  si reglati opritorul posterior al colilor la lungimea colii.

Concomitent se regleaza franele pentru coli la lungimea formatului.

Cuplarea/decuplarea batatorului de coli

Fig.     Cuplarea/decuplarea batatorului de
coli, P.O.
  [GS.901.1003-002GRAUND_00]

Fig.     Decuplarea batatorului de coli
 [RS.901.0924-000GRAUND_00]

Masina este echipata pe P.O. cu un batator de coli lateral si un batator de coli frontal. Puteti sa cuplati sau sa decuplati miscarea batatoarelor de coli cu cate un buton rotativ la eliminarea colilor.

Cuplarea/decuplarea batatorului de coli frontal

Apasati butonul rotativ (fig.  /1) putin in sus si rotiti butonul rotativ in sens orar pana la limita

Miscarea batatorului de coli este decuplata

Apasati butonul rotativ putin in sus si rotiti butonul rotativ in sens anti-orar pana la limita

Miscarea batatorului de coli este activa

Cuplarea/decuplarea batatorului de coli lateral

Rotiti butonul rotativ (fig.  /2) in sens orar pana la limita

Miscarea batatorului de coli este decuplata

Rotiti butonul rotativ in sens anti-orar pana la limita

Miscarea batatorului de coli este activa

Reglarea camei deschizatoare de la eliminare

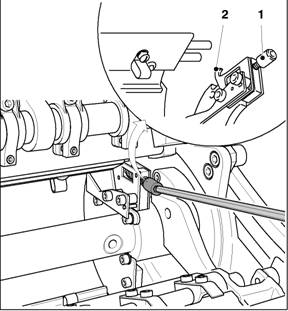

Fig.     Reglarea momentului de deschidere a
graiferului
  [GS.901.0912-000GRAUND_00]

Reglati momentul de deschidere a graiferului pe P.O. cu roata manuala (fig.

Momentul optim de deschidere a graiferului depinde de viteza de tiparire, respectiv de suportul de imprimare.

Sensul de rotatie

Momentul de deschidere a graiferului

Utilizarea

In sens orar

Mai tarziu

Suporturi de imprimare subtiri

Viteze de tiparire reduse

In sens anti-orar

Mai devreme

Suporturi de imprimare groase

Viteza de tiparire marita

Tab.     Reglarea deschiderii graiferului

Cama deschizatoare de la eliminare cu motor

Fig.     Roata manuala pentru deschiderea
graiferului
  [GS.901.0912-000GRAUND_00]

Cama deschizatoare de la eliminare cu motor este un accesoriu special

Daca de la pupitrul de comanda a fost selectat reglajul cu motor, cama deschizatoare de la eliminare se adapteaza automat la viteza masinii. Daca viteza masinii creste, graiferele se deschid mai devreme, iar daca viteza scade se deschid mai tarziu. Reglajele a se vedea la capitolul „Sistemul de comanda, pregatirea job-ului, functii de rulaj al hartiei“.

Indicatie

La reglajul cu motor puteti sa rotiti roata manuala (fig. /1) cu aprox. 20°, inainte de reglarea manuala a camei deschizatoare de la eliminare. Dupa eliberarea rotii manuale, aceasta se roteste inapoi in pozitia initiala

Recomandare

Puteti proteja sistemul de actionare cu motor daca nu aplicati manual concomitent cama deschizatoare de la eliminare la limitator pe parcursul cresterii sau scaderii vitezei masinii.

Curatarea senzorului reflectiv

Fig.     Curatarea senzorului reflectiv
[GS.901.2300-002GRAUND_00]

In peretii laterali pe P.A. si P.O. sunt montati senzori reflectivi (fig.  /1) sub limitatoarele laterale, care monitorizeaza transportul stivei.

In caz de murdarire accentuata a senzorilor reflectivi, caruciorul stivei nu mai poate fi deplasat in sus.

Curatati senzorii reflectivi (fig.  /1) cu o carpa uscata, care nu se scamoseaza

Lampa de la eliminarea colilor, schimbarea lampii

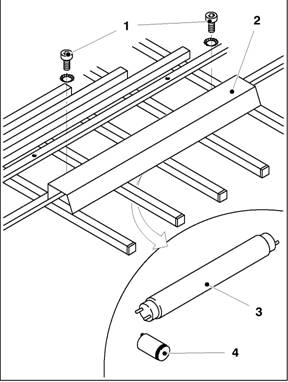

Fig.     Inlocuirea lampii de la eliminarea colilor
  [RS.901.0923-000GRAUND_00]

La conectarea masinii, lampa de la eliminarea colilor se aprinde. Daca lampa sau starterul este defect, le puteti inlocui dupa cum urmeaza

Deconectati comutatorul principal.

Deschideti aparatoarea de deasupra axului de numerotare.

Desurubati cele doua suruburi (fig.  /1). Aveti in vedere saibele de siguranta desfacute. Acestea nu trebuie sa cada in masina

Demontati capacul (fig.  /2) de deasupra lampii de la eliminarea colilor.

Inlocuiti lampa (fig.  /3), respectiv starterul (fig.  /4). Rotiti in acest scop piesa defecta in fasung si extrageti-o.

Introduceti o lampa noua, respectiv un starter nou. Rotiti lampa/ starterul in fasung pana cand se blocheaza

Insurubati din nou ferm capacul (fig.  /2) cu cele doua saibe de siguranta si suruburile (fig.

Inchideti aparatoarea de deasupra axului de numerotare.

Instalatia Non-Stop

Structura si functia

Fig.     Eliminarea colilor cu caruciorul stivei
Non-Stop
  [GS.901.0913-000GRAUND_00]

Fig.     Eliminarea colilor cu grila Non-Stop
  [GS.901.0914-000GRAUND_00]

Instalatia Non-Stop este alcatuita in principal din:

Caruciorul stivei cu caneluri (fig.

Grila Non-Stop (fig.

Ghidajele pentru preluarea grilei Non-Stop (fig.

Butonul pentru extragerea colilor de proba (fig.

Atunci cand impingeti grila in eliminarea colilor, colile tiparite sunt depuse pe grila Non-Stop. Introduceti un carucior al stivei Non-Stop cu caneluri nou si deplasati-l complet in sus. Dupa extragerea grilei Non-Stop, colile sunt depuse pe caruciorul stivei.

Realizarea schimbarii stivei

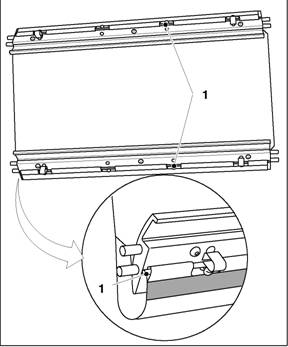

Fig.     Grila Non-Stop, prima pozitie de
blocare
  [GS.901.1025-001GRAUND_00]

Indicatie

Inainte de introducerea grilei Non-Stop
asigura
ti-va ca suprafata stivei este plana

Grila Non-Stop are mai multe puncte de blocare. Diferitele pozitii de blocare declanseaza alte functii ale masinii.

Impingeti grila Non-Stop (fig.  /1) in ghidaje pana in prima pozitie de blocare (fig.

Trageti butonul pentru extragerea colilor de proba afara

Retinatoarele de coli se deplaseaza in eliminarea colilor. Urmatoarele coli de tipar vor fi depuse pe retinatoarele de coli.

Fig.    Stiva de la eliminarea colilor se
deplaseaz
a in jos  [GS.901.1026-000GRAUND_00]

Impingeti grila Non-Stop pana in imediata apropiere a stivei de la eliminarea colilor.

Stiva de la eliminarea colilor se deplaseaza in jos (fig.  si se opreste automat.

Fig.     Introducerea completa a grilei
Non-Stop
  [GS.901.1027-000GRAUND_00]

Impingeti grila Non-Stop pana la limita in eliminarea colilor (fig.

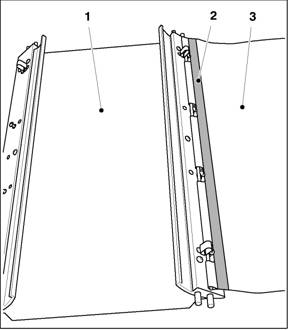

Fig.     Colile de tipar se depun pe grila
Non-Stop
  [GS.901.1028-000GRAUND_00]

Colile tiparite sunt depuse acum pe grila Non-Stop.

Apasati butonul pentru extragerea colilor de proba

Fig.     Deplasarea caruciorului stivei in
exterior
  [GS.901.1029-000GRAUND_00]

Apasati tasta Stiva jos si coborati stiva de la eliminarea colilor pe sol.

Deplasati caruciorul stivei afara din masina (fig.

Fig.     Caruciorul stivei la eliminarea colilor
 [GS.901.0913-000GRAUND_00]

Deplasati un carucior al stivei Non-Stop gol in eliminarea colilor.

Indicatie

Asigurati-va ca elementele de sustinere a hartiei (fig. /1) de la caruciorul stivei Non-Stop sunt orientate spre operator. Elementele de sustinere a hartiei nu trebuie sa se afle in fata canelurilor.

Fig.     Deplasarea caruciorului stivei in sus
 [GS.901.1030-000GRAUND_00]

Deplasati caruciorul stivei Non-Stop pana la grila Non-Stop in sus (fig.

Fig.     Caruciorul stivei poarta stiva de hartie
 [GS.901.1031-000GRAUND_00]

Grila Non-Stop patrunde complet in canelurile caruciorului stivei Non-Stop (fig.

Fig.     Extragerea grilei Non-Stop
 [GS.901.1032-000GRAUND_00]

Extrageti grila Non-Stop din ghidaje (fig.

Dezondulatorul de coli

Aplicarea/detasarea prin rabatare a dezondulatorului de coli

Fig.     Operarea dezondulatorului de coli, P.A.
 [GS.901.1087-000GRAUND_00]

Buton rotativ aplicare/detasare prin rabatare a dezondulatorului de coli

Regulator rotativ pentru aerul aspirat de dezondulatorul de coli

Dezondulatorul de coli este montat in spatele ultimului grup de imprimare sub cilindrul de la eliminarea colilor.

Puteti sa aplicati sau sa detasati prin rabatare dezondulatorul de coli cu butonul rotativ (fig.  /1)
pe P.A.

Fig.     Butonul rotativ Aplicare/detasare prin
rabatare dezondulator de coli
  [GS.901.1088-000GRAUND_00]

Rotiti butonul (fig.  /1) pana la limita

In sens orar:

Dezondulatorul de coli este detasat prin rabatare si inoperant (pozitia 0 sus).

In sens anti-orar:

Dezondulatorul de coli este aplicat prin rabatare si in pozitie de functionare (pozitia I sus).

Reglarea vacuumului

Fig.     Regulatorul rotativ pentru aerul aspirat
de dezondulatorul de coli
  [GS.901.1089-000GRAUND_00]

Reglati aerul aspirat cu butonul rotativ (fig.  /1) de la pupitrul de operare de la eliminarea colilor.

A se vedea marcajul la simbolul deasupra regulatorului rotativ (fig.

Indicatie

Cand detasati prin rabatare dezondulatorul de coli, rotiti si aerul aspirat la „1“.

Frana pentru coli cu valturile de aspirare

Functia franei pentru coli

La masinile cu grosimea suportului de imprimare pana la 0,4 mm sunt standard franele pentru coli cu valturi de aspirare. Franele pentru coli se deplaseaza concomitent cu opritorul posterior al colilor (fig.  /4) la lungimea formatului.

Coala ruleaza pe parcursul procesului de eliminare a colilor peste inele de cauciuc. Aerul aspirat atrage coala. Inelele de cauciuc franeaza si intind coala, pentru a asigura eliminarea lina si fara perturbatii a acesteia.

De respectat la toate lucrarile la franele pentru coli!

Asigurati masina impotriva pornirii neautorizate. Fixati comutatorul principal pe O/Off si blocati-l cu un lacat. Montati o placuta indicatoare cu numele persoanei care are voie sa porneasca masina din nou.

Intretinerea curenta si curatarea franelor pentru coli a se vedea in manualul „Intretinere curenta client“.

Reglarea formatului

Fig.     Reglarea formatului franelor pentru
coli
  [GS.901.1005-002GRAUND_00]

Reglarea franei pentru coli la latimea formatului

Desfaceti surubul cu cap striat (fig.  /2) din spatele traversei (fig.

Mutati frana pentru coli (fig.  /1) pe traversa in afara imaginii tiparului.

Strangeti din nou ferm surubul cu cap striat.

Indicatie

In cazul formatelor mai mici exista posibilitatea de a lucra numai cu una sau doua frane pentru coli.

Reglarea vacuumului

Fig.     Regulatorul pentru franele pentru coli
  [GS.901.1151-000GRAUND_00]

Reglati debitul total de aer de la butonul rotativ al pupitrului de operare de la eliminarea colilor (fig.

Reglati aerul aspirat de diferitele frane pentru coli cu manetele (fig.

Cifrele de la manete sunt alocate franelor pentru coli:

1 = P.A.

2 = centru

3 = P.O.

Demontarea franei pentru coli

Fig.     Indepartarea cablului de conducere
  [GS.901.1007-003GRAUND_00]

Daca franele pentru coli nu pot fi pozitionate in afara imaginii tiparului la lucrarile de tipar fata si tipar verso, acestea pot fi demontate. Procedati in felul urmator.

Indepartarea cablului de conducere

Ridicati arcul de sustinere (fig.  /3) de pe frana pentru coli (fig.

Indepartati cablul de conducere (fig.  /2) de la frana pentru coli. Lasati greutatea sa gliseze usor in jos.

Indepartati inelele de cauciuc (fig.

Fig.     Demontarea franei pentru coli
 [GS.901.1076-000GRAUND_00]

Scoaterea franei pentru coli

Desfaceti surubul cu cap striat (fig.  /2) din spatele traversei (fig.

Trageti frana pentru coli (fig.  /1) putin spre inainte.

Basculati frana pentru coli usor spre inapoi si extrageti-o spre in sus.

Indicatie

Asigurati-va ca franele pentru coli nu ajung in zona puntilor de graifere.

Montarea franei pentru coli

Fig.     Montarea franei pentru coli
  [GS.901.1077-000GRAUND_00]

Asezati frana pentru coli (fig.  /1) de sus pe traversa (fig.

Impingeti frana pentru coli usor spre inapoi.

Pozitionati frana pentru coli pe traversa

Insurubati ferm surubul cu cap striat (fig.  si fixati pozitia franei pentru coli pe traversa

Fig.     Schema ghidajului cablului de
conducere
 [GS.901.1078-000GRAUND_00]

Agatarea cablului de conducere

Ghidati cablul de conducere (fig.  /2) corespunzator schemei alaturate peste traverse si schimbarile de directie de-a lungul dezondulatorului de coli (fig.

Indicatie

Dezondulatorul de coli este reprezentat in fig.  in stare detasata prin rabatare.

Fig.     Agatarea cablului de conducere
 [GS.901.1007-003GRAUND_00]

Introduceti niplul de la capatul cablului de conducere (fig.  /2) in canelura franei pentru coli (fig.

Indicatie

Pentru a evita coliziunile cu puntile de graifere, asigurati-va ca nu se produce indoirea cablului de conducere.

Ridicati usor cablul de conducere.

Fixati arcul de sustinere (fig.  /3) cu clipsuri pe frana pentru coli.

Indicatie

Cablul de conducere trebuie sa se afle deasupra arcului de sustinere. Cablul de conducere nu trebuie in niciun caz sa se intepeneasca sub arcul de sustinere.

Agatati inelele de cauciuc (fig.  /4) la loc.

Schimbarea cablului de conducere

Fig.     Placa de protectie din tabla de la
eliminarea colilor
 [GS.901.1011-002GRAUND_00]

Pentru a schimba cablul de conducere a franelor pentru coli trebuie sa indepartati placa de protectie din tabla din fata furtunurilor de alimentare spre franele pentru coli. Procedati in felul urmator.

Desfaceti cele 4 suruburi Inbus (fig.

Ridicati usor placa de protectie din tabla (fig.  si extrageti-o din eliminarea colilor.

Fig.     Traseul de montaj al furtunului in
eliminarea colilor
  [GS.901.1013-002GRAUND_00]

Ridicati tabla de acoperire (fig.  /1) din spatele furtunurilor de alimentare (fig.  si extrageti-o.

Indicatie

In functie de configurarea masinii, traseul de montaj al furtunului poate diferi de cel reprezentat (fig. ).

Fig.     Cablul de conducere din spatele
traversei
  [GS.901.1014-002GRAUND_00]

Inlocuiti cablul de conducere.

A se vedea, in acest scop, subcapitolul Demontarea franei pentru coli si Montarea franei pentru coli.

Indicatie

Dupa inlocuire, cablurile de conducere trebuie sa fie pozitionate in spatele traversei (fig. /1) si greutatile sa atarne libere de cablurile de conducere.

Montati tabla de acoperire si placa de protectie din tabla la loc.

Schimbarea inelelor de cauciuc

Fig.     Extragerea opritorului posterior al
colilor
  [GS.901.2301-002GRAUND_00]

Demontarea inelelor de cauciuc

Apasati tabla elastica (fig.  /2) pe partea inferioara a opritorului colilor in sus.

Extrageti opritorul colilor (fig.

Indepartati inelele de cauciuc de la frana pentru coli.

Fig.     Schimbarea inelelor de cauciuc
  [GS.901.1079-000GRAUND_00]

Extrageti pe P.A. si P.O. piesa de prindere de siguranta (fig.  /4) de pe lagarul axului de actionare.

Extrageti pe P.A. si P.O. inelele lagarelor axului de actionare (fig.  /3) din locasurile lagarelor.

Extrageti axul de actionare (fig.  /1) in jos din masina

Scoateti inelele de cauciuc (fig.  /2) de pe axul de actionare.

Montarea inelelor de cauciuc

Impingeti noile inele de cauciuc (fig.  /2) peste axul de actionare (fig.

Centrati rotile de antrenare din plastic alb (fig.  /5) fata de frana pentru coli.

Impingeti inelele lagarelor (fig.  /3) axului de actionare impotriva fortei arcului si lasati antrenorul sa gliseze in locasurile lagarelor.

Rotiti axul de actionare pana cand antrenorul se blocheaza

Introduceti piesele de prindere de siguranta pe ambele parti (fig.  /4) la loc.

Indicatie

Daca spatiul intermediar pentru piesa de prindere de siguranta nu este suficient, inseamna ca antrenorul nu s-a blocat corect in alezajul lagarului.

Fig.     Asezarea inelelor de cauciuc
  [GS.901.1080-001GRAUND_00]

Asezati inelele de cauciuc (fig.  /1) in canelurile rolelor de intoarcere (fig.  si a rotii de antrenare (fig.

Fig.     Montarea opritorului posterior al colilor
[GS.901.2301-002GRAUND_00]

Impingeti opritorul posterior al colilor (fig.  /1) in ghidaj si lasati tabla elastica (fig.  /2) sa se blocheze.

Asigurati-va ca tabla elastica s-a blocat corect prin tragere la opritorul colilor.

Frana pentru coli cu banda cu vacuum

Functia franei pentru coli

Fig.     Frane pentru coli cu banda cu vacuum
  [GS.901.1090-000GRAUND_00]

La masinile cu grosimea suportului de imprimare de 0,6 mm sunt standard franele pentru coli cu banda cu vacuum. La masinile cu grosimea suportului de imprimare pana la 0,4 mm, aceste frane pentru coli sunt accesorii speciale.

Franele pentru coli (fig.  /1)) sunt elemente de aspirare cu banda cu vacuum aflata in miscare circulanta. Franele pentru coli se deplaseaza concomitent cu opritorul posterior al colilor (fig.  /2) la lungimea formatului.

Coala ruleaza pe parcursul procesului de eliminare a colilor peste benzile cu vacuum. Aerul aspirat atrage coala. Benzile cu vacuum franeaza si intind coala, pentru a asigura eliminarea lina si fara perturbatii a acesteia.

De respectat la toate lucrarile la franele pentru coli!

Asigurati masina impotriva pornirii neautorizate. Fixati comutatorul principal pe O/Off si blocati-l cu un lacat. Montati o placuta indicatoare cu numele persoanei care are voie sa porneasca masina din nou.

Intretinerea curenta si curatarea franelor pentru coli a se vedea in manualul „Intretinere curenta client“.

Prezentare sistematizata

Fig.     Frana pentru coli cu banda cu vacuum
 [GS.901.1059-001GRAUND_00]

Structura franei pentru coli

Fig.  prezinta frana pentru coli cu banda cu vacuum.

Banda cu vacuum

Stut de racord pentru furtunul pentru vacuum

Cablu de conducere

Surub cu cap striat pentru fixarea pe traversa

Traversa

Axul de actionare

Rola de ghidare

Limitator rabatabil

Fig.     Diferite benzi cu vacuum
  [GS.901.1067-001GRAUND_00]

Benzile cu vacuum

In functie de job-ul de tiparire puteti sa utilizati diferite benzi cu vacuum (fig.

Banda cu vacuum galbena cu latimea pragului 9 mm (fig.

Banda cu vacuum galbena cu prag este banda standard pentru tiparul fata/verso. Aceasta are o durata de serviciu mare datorita materialului.

Banda cu vacuum galbena fara prag, latimea benzii 20 mm (fig.

Banda cu vacuum standard la masinile de tipar fata. Puteti sa utilizati banda cu vacuum plana, lata fara prag pentru job-urile de tiparire cu spatiu neimprimabil suficient si forte de retinere necesare mari.

Banda cu vacuum galbena cu latimea pragului 5 mm (fig.

Banda cu vacuum cu prag ingust este adecvata pentru lucrari de tipar verso la care este disponibil numai un spatiu neimprimabil ingust. Efectul de franare atins este mai redus.

Banda cu vacuum gri cu latimea pragului 9 mm (fig.

Banda cu vacuum gri este adecvata pentru suporturile de imprimare sensibile.

Banda cu vacuum gri cu latimea pragului 5 mm (fig.

Banda cu vacuum gri este adecvata pentru suporturile de imprimare sensibile.

Banda de sprijin gri cu latimea pragului 1 mm (fig.

Puteti sa utilizati banda de sprijin gri pentru rezemarea colilor fara forta de retinere.

Indicatie

Inlocuiti intotdeauna toate cele trei benzi cu vacuum.

Reglarea formatului

Fig.     Reglarea franei pentru coli la format
 [GS.901.1057-001GRAUND_00]

Reglarea franei pentru coli la latimea formatului

Desfaceti surubul cu cap striat (fig.  /1) din spatele traversei (fig.

Mutati frana pentru coli (fig.  /3) pe traversa in afara imaginii tiparului.

Strangeti din nou ferm surubul cu cap striat.

Indicatie

La formatele mai mici puteti lucra cu numai una sau doua frane pentru coli.

Reglarea vacuumului

Fig.     Regulatorul pentru franele pentru coli
 [GS.901.1151-000GRAUND_00]

Reglati debitul total de aer de la butonul rotativ al pupitrului de operare de la eliminarea colilor (fig.

Reglati aerul aspirat de diferitele frane pentru coli cu manetele (fig.

Cifrele de la manete sunt alocate franelor pentru coli:

1 = P.A.

2 = centru

3 = P.O.

Demontarea franei pentru coli

Fig.     Suportul cu roata cu pinteni
 [GS.901.1061-000GRAUND_00]

In functie de job-ul de tiparire poate deveni necesara indepartarea franei pentru coli centrale.

In loc, puteti sa montati suportul cu roata cu pinteni (fig.

Fig.     Extragerea opritorului colilor
 [GS.901.1091-000GRAUND_00]

Procedati in felul urmator.

Apasati tabla elastica (fig.  /1) pe partea inferioara a opritorului posterior al colilor in sus.

Extrageti opritorul posterior al colilor (fig.  /2) din ghidaj.

Frana pentru coli este acum usor accesibila

Fig.     Indepartarea cablului de conducere
  [GS.901.1095-000GRAUND_00]

Extrageti furtunul (fig.  /1) de pe stutul de racord al franei pentru coli.

Indepartati cablul de conducere (fig.  /2) de la stutul de racord (fig.  /3). Lasati greutatea sa gliseze usor in jos.

Fig.     Extragerea benzii cu vacuum
 [GS.901.1096-000GRAUND_00]

Basculati limitatorul rabatabil (fig.  /1) din fata benzii cu vacuum.

Extrageti banda cu vacuum (fig.  /2) de pe rolele de ghidare.

Puteti lasa banda cu vacuum sa atarne pe axul de actionare.

Fig.     Scoaterea franei pentru coli
 [GS.901.1092-000GRAUND_00]

Scoaterea franei pentru coli

Desfaceti surubul cu cap striat (fig.  /2) din spatele traversei (fig.

Surubul cu cap striat este asigurat impotriva pierderii.

Trageti frana pentru coli (fig.  /1) putin spre inainte.

Basculati frana pentru coli usor spre inapoi si extrageti-o in sus de pe traversa

Extrageti frana pentru coli din eliminarea colilor.

Montarea franei pentru coli

Fig.     Montarea franei pentru coli
  [GS.901.1093-000GRAUND_00]

Asezati frana pentru coli (fig.  /1) de sus pe traversa (fig.



Impingeti frana pentru coli usor spre inapoi.

Pozitionati frana pentru coli pe traversa

Insurubati ferm surubul cu cap striat (fig.  si fixati pozitia franei pentru coli pe traversa

Fig.     Montarea benzii cu vacuum
 [GS.901.1094-000GRAUND_00]

Impingeti banda cu vacuum (fig.  /1) pe cele doua role de ghidare.

Basculati limitatorul rabatabil (fig.  /2) la modulul de franare.

Fig.     Agatarea cablului de conducere la
stutul de aspirare  [GS.901.1095-000GRAUND_00]

Agatarea cablului de conducere

Formati un ochi cu cablul de conducere prin introducerea unei urechi in cealalta ureche (fig.

Agatati acest ochi la stutul de racord (fig.  /3) al franei pentru coli.

Impingeti furtunul (fig.  /1) pe stutul de racord al franei pentru coli.

Fig.     Schema ghidajului cablului de
conducere
  [GS.901.1062-001GRAUND_00]

Ghidati cablul de conducere (fig.  /2) corespunzator schemei alaturate peste traversa si schimbarile de directie de-a lungul dezondulatorului de coli (fig.

Indicatie

Dezondulatorul de coli este reprezentat in fig.  in stare detasata prin rabatare.

Fig.     Agatarea urechii in carlig
  [GS.901.1063-001GRAUND_00]

Agatati urechea de la capatul cablului de conducere in carlig (fig.

Introduceti cablul de conducere in canelura (fig.

Cablul de conducere este astfel ghidat corect.

Indicatie

Pentru a evita coliziunile cu puntile de graifere, asigurati-va ca nu se produce indoirea cablului de conducere.

Schimbarea cablului de conducere

Fig.     Placa de protectie din tabla de la
eliminarea normal
a a colilor
  [GS.901.1011-002GRAUND_00]

Pentru a schimba cablul de conducere a franelor pentru coli trebuie sa indepartati placa de protectie din tabla (fig.  /1) din fata furtunurilor de alimentare spre franele pentru coli. Procedati in felul urmator.

Desfaceti cele 4 suruburi Inbus (fig.

Ridicati usor placa de protectie din tabla si extrageti-o din eliminarea colilor.

Fig.     Traseul de montaj al furtunului in
eliminarea colilor
  [GS.901.1013-002GRAUND_00]

Ridicati tabla de acoperire (fig.  /1) din spatele furtunurilor de alimentare (fig.  si extrageti-o.

Indicatie

In functie de configurarea masinii, traseul de montaj al furtunului poate diferi de cel reprezentat (fig. ).

Fig.     Cablul de conducere din spatele
traversei
  [GS.901.1014-002GRAUND_00]

Inlocuiti cablul de conducere.

A se vedea, in acest scop, subcapitolul „Demontarea franei pentru coli“ si „Montarea franei pentru coli“.

Indicatie

Dupa inlocuire, cablurile de conducere trebuie sa fie pozitionate in spatele traversei (fig. /1) si greutatile sa atarne libere de cablurile de conducere.

Montati tabla de acoperire si placa de protectie din tabla la loc.

Schimbarea benzii cu vacuum

Fig.     Extragerea benzii cu vacuum
 [GS.901.1096-000GRAUND_00]

In caz de uzura sau de cerinte speciale, trebuie sa inlocuiti banda cu vacuum. Inlocuiti in principiu intotdeauna toate benzile cu vacuum.

Scoaterea benzilor cu vacuum

Indicatie

La frana pentru coli centrala trebuie sa demontati opritorul posterior al colilor.

Rabatati limitatorul (fig.  /1) din fata modulului de franare.

Extrageti banda cu vacuum (fig.  /2) de pe rolele de ghidare.

Fig.     Desfacerea axului de actionare pe P.O.
  [GS.901.1097-000GRAUND_00]

Tineti ferm axul de actionare (fig.  /2) pe P.O.

Trageti pe P.O. inelul (fig.  /1) de la axul de actionare in sensul sagetii.

Rabatati axul de actionare pana la limita in jos si scoateti benzile cu vacuum (fig.  /3) de pe axul de actionare.

Fig.     Agatarea benzilor cu vacuum
 [GS.901.1097-000GRAUND_00]

Montarea benzilor cu vacuum

Agatati noile benzi cu vacuum (fig.  /3) dinspre P.O. pe axul de actionare (fig.

Deplasati axul de actionare in sus si trageti inelul (fig.  /1) in sensul sagetii.

Recomandare

Daca axul de actionare nu poate fi rabatat in pozitie orizontala, rotiti axul de actionare pana cand antrenorul pe P.A. se blocheaza

Eliberati inelul. Rotiti concomitent axul de actionare pana cand inelul din lagarul pe P.O. se blocheaza

Inelul trebuie sa se aseze acum pe peretele lateral.

Fig.     Montarea benzii cu vacuum
  [GS.901.1094-000GRAUND_00]

Impingeti banda cu vacuum (fig.  /1) la toate cele 3 frane pentru coli pe rolele de ghidare.

Rabatati limitatorul (fig.  /2) in fata benzii cu vacuum.

Impingeti opritorul posterior al colilor in ghidaj si lasati tabla elastica sa se blocheze.

Asigurati-va ca tabla elastica s-a blocat corect prin tragere la opritorul colilor.

Aerul suflat la eliminarea colilor

Tuburile de suflare de deasupra stivei de la eliminarea colilor

La eliminarea colilor exista 5 tuburi de suflare longitudinala deasupra stivei de la eliminarea colilor (fig.  /2 pana la si un tub transversal de suflare (fig.  /1) in spatele cilindrului de la eliminarea colilor deasupra franei pentru coli.

Fig.     Tubul transversal de suflare
 [GS.901.1017-000GRAUND_00]

Tubul transversal de suflare

Pentru sustinerea franei pentru coli si a dezondulatorului de coli, se utilizeaza tubul transversal de suflare (fig.

La masinile cu cilindru Super Blue la eliminarea colilor, tubul transversal de suflare permite o desprindere usoara a colii de pe cilindru.

Reglati aerul suflat cu maneta (fig.

Pozitia manetei: sus: debit minim de aer suflat, jos: debit maxim de aer suflat

Fig.     Tuburile de suflare longitudinala
  [GS.901.1016-000GRAUND_00]

Tuburile de suflare longitudinala

Reglati fluxul integral de aer suflat cu butonul rotativ (fig.

Reglati aerul suflat al fiecarui tub de suflare cu manetele (fig.

Maneta din stanga: tubul de suflare central (fig.  /2); maneta din mijloc: tuburile de suflare situate alaturat (fig.  /3); maneta din dreapta: tuburile de suflare exterioare (fig.

Pozitia manetei: sus: debit minim de aer suflat, jos: debit maxim de aer suflat.

Indicatie Incepeti cu debitul de aer suflat cel mai scazut posibil.

Cilindrul de la eliminarea colilor cu barele de sustinere a hartiei

Barele de sustinere a hartiei cu rotile cu pinteni

Fig.     Cilindrul de la eliminarea colilor
  [GS.901.1155-000GRAUND_01]

Cilindrul de la eliminarea colilor este echipat cu mai multe bare de sustinere a hartiei (fig.  /1), pe care sunt asezate roti mobile cu pinteni. In caz de necesitate, puteti inlatura fiecare bara de sustinere a hartiei din cilindru.

Fig.     Deschiderea aparatorii
  [GS.714.0003-001GRAUND_00]

Deschideti aparatoarea (fig.  /1) din fata axului de numerotare.

Cilindrul de la eliminarea colilor este acum usor accesibil.

Fig.     Mutarea rotilor cu pinteni
 [GS.901.1098-000GRAUND_00]

Mutarea rotilor cu pinteni

Mutati rotile cu pinteni (fig.  /1) pe barele de sustinere a hartiei (fig.  /2) corespunzator imaginii tiparului in spatiile neimprimabile.

Fig.     Extragerea barei de sustinere a hartiei
  [GS.901.1099-000GRAUND_00]

Extragerea barelor de sustinere a hartiei

Pentru extragerea unei bare de sustinere a hartiei, trageti mansonul rosu (fig.  /1) in directia centrului masinii.

Fig.     Slabirea barei de sustinere a hartiei
din
saiba de sprijin
[GS.901.1152-000GRAUND_01]

Ridicati bara de sustinere a hartiei (fig.  si slabiti de la saiba centrala de sprijin (fig.

Indicatie

Asigurati-va ca bara de sustinere a hartiei nu se incovoiaza la punctul de reazem. A se vedea sageata, fig. .

Extrageti bara de sustinere a hartiei din saiba laterala de sprijin.

Fig.     Montarea barei de sustinere a hartiei  [GS.901.1153-000GRAUND_00]

Montarea barelor de sustinere a hartiei

Introduceti bara de sustinere a hartiei (fig.  /1) in orificiul saibei de sprijin.

Fig.     Blocarea mansonului glisant
  [GS.901.1154-000GRAUND_00]

Tineti mansonul glisant rosu (fig.  /1) la orificiul corespunzator al saibei de sprijin situata opus.

Trageti mansonul glisant in sens contrar fortei arcului in directia centrului masinii.

Introduceti boltul (fig.  /2) in orificiu si eliberati mansonul glisant.

Asigurati-va ca boltul s-a blocat corect in orificiu.

Fig.     Fixarea barei de sustinere a hartiei in
saiba de sprijin  [GS.901.1152-000GRAUND_01]

Apasati bara de sustinere a hartiei (fig.  /1) in degajarea saibei centrale de sprijin (fig.

Indicatie

Bara de sustinere a hartiei trebuie sa se fixeze corect in degajare si nu are voie sa execute incovoiere. A se vedea sageata, fig. .

Montati toate barele de sustinere a hartiei in acelasi mod.

Cilindrul de la eliminarea colilor cu Super Blue

Structura

Fig.     Asternut Super Blue
[GS.901.2331-001GRAUND_00]

Cilindrul de la eliminarea colilor cu Super Blue este accesoriu special. El este alcatuit in principal din:

o tabla elastica cu asternut de baza Super Blue (fig.

asternut Super Blue cromofug (fig.

bare de prindere (fig.

Asternutul de baza se prinde in canal cu cate o bara la marginea frontala si la cea posterioara a tablei elastice. Marginea frontala si cea posterioara de la tabla elastica si de la asternutul de baza sunt identice.

Cu bolturile de la marginea frontala si cea posterioara se agata si se prinde tabla elastica la saibele laterale de sprijin.

Pentru a reduce fanta dintre cilindrul de presiune si cilindrul de la eliminarea colilor, puteti aseza coli-suport calibrate (max. 1 mm) sub asternutul Super Blue.

Formatul colii-suport: 330 mm x 528 mm

Indicatie

Puteti schimba asternutul de baza si asternutul Super Blue numai in afara masinii.

Demontarea sistemului Super Blue

Fig.     Deschiderea aparatorii
  [GS.714.0003-001GRAUND_00]

Deschideti aparatoarea (fig.  /1) din fata axului de numerotare.

Fig.     Detensionati tabla elastica, aici pe P.O.
  [GS.901.2325-001GRAUND_00]

Miscati masina in regim de tatonare, pana cand marginea posterioara a cilindrului de la eliminarea colilor devine vizibila (fig.

Extrageti prin rotire pana la limita surubul (fig.  /1) pe P.A. si pe P.O..

Miscati putin masina in regim de tatonare inapoi.

Indicatie

La indepartarea tablei elastice, aceasta poate sari in sus. Tineti ferm tabla elastica, pentru ca aceasta sa nu se tensioneze elastic de traversa instalatiei de perforare sau de cilindrul de presiune.

Fig.     Tragerea suruburilor in sus
 [GS.901.2326-001GRAUND_00]

Trageti concomitent in sus suruburile (fig.  /1) pe P.A. si pe P.O., pentru a indeparta carligele (fig.  /2) de la bolturi.

Tineti ferm tabla elastica de marginea posterioara si miscati masina in regim de tatonare inapoi.

In acest timp, extrageti tabla elastica din masina

Extrageti bolturile de la marginea frontala a tablei elastice din degajarile saibelor de sprijin.

Extrageti tabla elastica

Inchideti aparatoarea din fata axului de numerotare.

Fig.     Extragerea barelor  [GS.901.2327-001GRAUND_00]

Desprinderea asternutului de baza cu asternutul

Asezati asternutul de baza cu partea asternutului in jos pe o suprafata plana

Extrageti cele doua bare (fig.  /1) din eclisele asternutului de baza

Ridicati tabla elastica si detasati-o de pe asternutul de baza Super Blue.

Daca este cazul, desprindeti coala-suport.

Detasati asternutul de asternutul de baza

Curatati asternutul de baza si prindeti eventual un asternut nou.

Montarea asternutului Super Blue

Fig.     Asternutul de baza Super Blue, partea
verso
  [GS.901.2332-001GRAUND_00]

Asternutul Super Blue se fixeaza de benzile de scai de pe asternutul de baza si de pe tabla elastica

Indicatie

Pentru cilindrul de la eliminarea colilor, utilizati numai asternutul prevazut in acest scop. Asternuturile pentru cilindrul de transfer nu sunt adecvate.

Extindeti asternutul de baza Super Blue (fig.  /1) pe o suprafata plana

Benzile de scai (fig.  /2) sunt orientate in sus.

Fig.     Asternutul Super Blue
  [GS.901.2334-001GRAUND_00]

Asezati asternutul (fig.  /1) pe asternutul de baza, astfel incat marginea frontala a asternutului sa acopere benzile de scai, insa eclisele (fig.  /2) asternutului de baza sa fie libere.

Apasati ferm asternutul cu o rola cu perii, de ex. din dispozitivul de tragere, pe benzile de scai.

Aliniati cealalta margine a asternutului pe benzile de scai ale asternutului de baza si apasati-o ferm cu rola cu perii.

Taiati la dimensiune asternutul cu o foarfeca (fig.

Asternutul trebuie sa fie proeminent in lateral cu aprox. 2 cm peste asternutul de baza

Asezati acum asternutul de baza cu partea asternutului in jos.

Impingeti cele doua bare prin eclisele (fig.  /2) asternutului de baza

Aliniati colile-suport taiate la dimensiune central pe asternutul de baza

Fig.     Blocarea barei  [GS.901.2337-000GRAUND_00]

Asezati tabla elastica pe asternutul de baza

Marginea frontala si cea posterioara cu bolturile de agatare este orientata in sus.

Rasfrangeti capatul de inceput al asternutului de baza (fig.  si apasati bara (fig. /1) in spatele bolturilor (fig.

Arcurile (fig.  /2) fixeaza barele.

Fixati in acelasi mod celalalt capat al asternutului de baza pe tabla elastica

Intoarceti tabla elastica si apasati asternutul cu rola cu perii pe benzile de scai.

Decupati cu o foarfeca colturile asternutului Super Blue corespunzator conturului tablei elastice.

Fig.     Verificarea tensionarii
  [GS.901.2030-000GRAUND_00]

Indicatie

Asternutul Super Blue este tensionat corect daca doua fire transversale invecinate mai pot fi comprimate.

Fixarea unui asternut de baza nou pe tabla elastica

Fig.     Fixarea asternutului de baza   [GS.901.2328-001GRAUND_00]

Intoarceti tabla elastica (fig.

Marginea frontala si cea posterioara cu bolturile de agatare este orientata in sus.

Asezati asternutul de baza (fig.  /3) astfel pe muchie incat benzile de scai (fig.  /2) sa fie orientate in sus.

Fig.     Blocarea barei  [GS.901.2337-000GRAUND_00]

Apasati bara (fig.  /1) intre arcuri (fig.  si bolturi (fig.

Asigurati-va ca bara este blocata corect.

Daca este cazul, introduceti o coala-suport taiata la dimensiune.

Ridicati putin tabla elastica la cealalta margine si asezati asternutul de baza in jurul tablei elastice.

Asezati tabla elastica cu asternutul de baza deja fixat pe margine si indoiti usor tabla elastica

Apasati a 2-a bara intre bolturi si arcuri.

Asigurati-va ca bara este blocata corect.

Controlati daca asternutul de baza este centrat fata de tabla elastica

Coala-suport nu trebuie sa depaseasca tabla elastica in lateral.

Montarea Super Blue

Fig.     Demontarea barelor de sustinere a
hartiei
  [GS.901.1155-000GRAUND_01]

Conditie

Barele de sustinere a hartiei (fig. /1) si saiba de sprijin (fig. /2) din centrul cilindrului de la eliminarea colilor sunt demontate.

Fig.     Deschiderea aparatorii
  [GS.714.0003-001GRAUND_00]

Deschideti aparatoarea (fig.  /1) din fata axului de numerotare.

Fig.     Agatarea marginii frontale, aici pe P.A.
  [GS.901.2335-000GRAUND_00]

Miscati masina in regim de tatonare pana cand devine vizibila o punte de graifere in fanta dintre cilindrul de presiune si cilindrul de la eliminarea colilor.

Apasati pe P.A. si pe P.O. bolturile (fig.  /1) de la marginea frontala a tablei elastice in degajarile saibelor de sprijin.

Asigurati-va ca bolturile tablei elastice pe P.A. si pe P.O. sunt agatate corect.

Fig.     Agatarea marginii posterioare,
aici pe P.A.
  [GS.901.2336-000GRAUND_00]

Miscati masina in regim de tatonare inainte.

Tineti concomitent marginea posterioara a tablei elastice peste traversa de la eliminarea colilor.

Introduceti pe P.A. si pe P.O. bolturile laterale (fig.  /1) de la marginea posterioara a tablei elastice in degajarile saibelor de sprijin.

Lasati bolturile posterioare sa se blocheze in carlige.

Asigurati-va ca bolturile tablei elastice pe P.A. si pe P.O. sunt blocate corect.

Fig.     Tensionarea tablei elastice,
aici pe P.O.
  [GS.901.2325-001GRAUND_00]

Miscati masina in regim de tatonare inainte pana cand suruburile cilindrice (fig.  /1) devin accesibile pentru tensionarea tablei elastice.

Strangeti ferm suruburile cilindrice pe P.A. si pe P.O.

Inchideti aparatoarea din fata axului de numerotare.

Elementele de ghidare a colilor la eliminarea colilor

Masinile fara inversor: tabla de ghidare a colilor in fata cilindrului de la eliminarea colilor

Fig.     Deschiderea aparatorii
 [RS.901.0930-000GRAUND_00]

In caz de murdarire trebuie sa curatati tabla de ghidare a colilor din fata cilindrului de la eliminarea colilor. Procedati in felul urmator.

Cilindrul de la eliminarea colilor cu barele de sustinere a hartiei

Deschideti aparatoarea (fig.  /1) din fata axului de numerotare.

Fig.     Extragerea barelor de sustinere a
hartiei
 [GS.901.1099-000GRAUND_00]

Trageti mansonul rosu (fig.  si extrageti barele de sustinere a hartiei ale cilindrului de la eliminarea colilor.

Indicatie

Indepartati, daca este necesar, toate barele de sustinere a hartiei pentru a facilita accesul spre tabla de ghidare a colilor.

Fig.     Schema cilindrului de la eliminarea
colilor cu tabl
a de ghidare a colilor
  [GS.901.1019-001GRAUND_00]

Curatati tabla de ghidare a colilor (fig.  /1) cu o carpa imbibata cu solutie de spalare.

Fig.     Blocarea barelor de sustinere a hartiei
in
saiba de sprijin  [GS.901.1152-000GRAUND_01]

Montati toate barele de sustinere a hartiei la loc.

Apasati bara de sustinere a hartiei (fig.  /1) in degajarea saibei centrale de sprijin (fig.

Indicatie

Bara de sustinere a hartiei trebuie sa se fixeze corect in degajare si nu are voie sa execute incovoiere. A se vedea sageata, fig. .

Inchideti aparatoarea din fata axului de numerotare.

Cilindrul de la eliminarea colilor cu Super Blue

Pentru curatarea tablei de ghidare a colilor, demontati cilindrul de la eliminarea colilor. A se vedea in acest scop subcapitolul „Cilindrul de la eliminarea colilor cu Super Blue, “.

Masinile cu inversor: cadrul de ghidare in fata cilindrului de la eliminarea colilor

Fig.     Schema cilindrului de la eliminarea
colilor cu Super Blue
  [GS.901.1020-001GRAUND_00]

La masinile cu inversor, in locul unei table de ghidare sunt montate 3 cadre de ghidare deplasabile lateral in fata cilindrului de la eliminarea colilor.

Deschideti aparatoarea din fata axului de numerotare.

Prindeti cadrele de ghidare (fig.  /1) sus si mutati-le in spatiile neimprimabile.

Demontati tabla de ghidare (fig.  /2). A se vedea in acest scop capitolul „Masina, perforarea, “.

Inchideti aparatoarea din fata axului de numerotare.

Fig.     Demontarea barelor de sustinere a
hartiei
  [GS.901.1153-000GRAUND_00]

Cilindrul de la eliminarea colilor cu roti cu pinteni

Daca este cazul, demontati barele de sustinere a hartiei (fig.  /1) ale cilindrului de la eliminarea colilor.

Fig.     Schema cilindrului de la eliminarea
colilor
  [GS.901.1970-000GRAUND_00]

Cilindrul de la eliminarea colilor cu Super Blue

Miscati masina in regim de tatonare pana cand deschiderea cilindrului de la eliminarea colilor este orientata in sus (fig.

Deschideti aparatoarea din fata axului de numerotare.

Cadrele de ghidare (fig.  /1) pot fi mutate acum lateral in spatiul intermediar dintre puntea de graifere (fig.  si cilindrul de presiune (fig.

Montati tabla de ghidare la loc.

Inchideti aparatoarea din fata axului de numerotare.

Extragerea colilor de proba

Retinatorul de coli

Fig.     Eliminarea colilor SM 52
 [GS.901.0907-000GRAUND_00]

Functia

Pentru a extrage o coala de proba, trebuie sa trageti butonul „Retinator de coli“ in afara. Atunci retinatoarele de coli se deplaseaza deasupra colii superioare din tiraj la stiva de la eliminarea colilor. Opritoarele frontale ale colilor se rabateaza in sus.

Urmatoarele coli din tiraj se depun acum pe retinatoarele de coli. Puteti extrage acum coala superioara din tiraj sub forma de coala de proba de pe stiva

Dupa impingerea butonului, retinatoarele de coli se deplaseaza inapoi. Colile din tiraj depuse se reunesc din nou cu stiva de la eliminarea colilor.

Extragerea colilor de proba

Trageti butonul pentru retinatoarele de coli (fig.  /1) in afara

Cele doua retinatoare de coli se deplaseaza in eliminarea colilor si opritoarele frontale ale colilor (fig.  /2) se rabateaza in sus.

Extrageti coala de proba de pe stiva de la eliminarea colilor.

Impingeti butonul (fig.  /1) inapoi in pozitia initiala

Aparatul de praf anticopiativ

Aparatul de praf anticopiativ standard

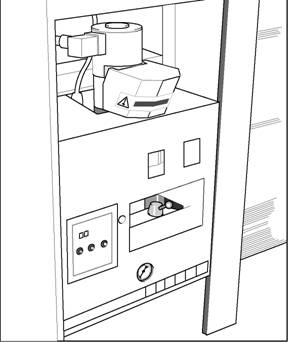

Fig.     Aparatul de praf anticopiativ standard
de la eliminarea normal
a a colilor
[GS.901.1022-000GRAUND_00]

Masina poate fi echipata cu aparate de praf anticopiativ de la diferiti producatori; urmatoarele indicatii de operare sunt valabile numai pentru aparatul de praf anticopiativ standard.

Aparatul de praf anticopiativ functioneaza numai daca functia a fost selectata in prealabil la pupitrul de comanda (a se vedea capitolul „Sistemul de comanda, pregatirea job-ului“).

Tasta-functie pentru verificarea aparatului de praf anticopiativ.

Reglare cantitate totala de praf anticopiativ.

Reglare cantitate de praf anticopiativ la duzele de praf anticopiativ individuale; 1 = P.A., 2 = centru, 3 = P.O.

Aparatul de praf anticopiativ Alphatronic 200 (accesoriu special)

Fig.     Aparatul de praf anticopiativ
Alphatronic 200 la eliminarea inalt
a a
colilor
  [GS.901.1023-000GRAUND_00]

Pentru aparatul de praf anticopiativ Alphatronic 200 (fig.  ) exista un manual de utilizare separat care se livreaza impreuna cu masina.

Indicatii de tehnica a tiparirii privind aplicarea prafului anticopiativ

De ce aplicare de praf anticopiativ?

Stratul de praf anticopiativ creeaza o fanta de aer intre colile de tipar eliminate. Acest lucru previne

depunerea (transferul cernelii de tipar inca proaspete pe partea verso a colii aflata deasupra)

formarea blocurilor (lipirea) de coli.

Dezavantajele aplicarii prafului anticopiativ

Luciul si rezistenta la frecare a produsului sunt afectate.

Praful anticopiativ cauzeaza depuneri pe piesele masinii si pe asternuturile din cauciuc.

Aplicarea prafului anticopiativ poate cauza avarii la prelucrarea ulterioara, in special la caserare, la imprimarea foliilor si la rulajul prin masini de ambalat si etichetat.

Indicatie

Din acest motiv este necesar sa se mentina cat mai scazuta aplicarea de praf anticopiativ.

Cerinte referitoare la calitatea prafului anticopiativ

Diametrul granulei de praf anticopiativ minim 0,015 mm; la suporturi de imprimare rugoase, poate fi si mai mare.

Calitate buna a prafului anticopiativ cu continut redus de praf fin.

In cazul mai multor treceri utilizati numai praf anticopiativ pe baza de amidon. Praful anticopiativ pe baza de minerale poate avea efect abraziv in stratul care se tipareste de pe placa de tipar.

Pastrati praful anticopiativ in locuri uscate si in recipiente inchise. Praful anticopiativ umed poate forma bulgari. Evitati din acest motiv umiditatea.

Verificarea aplicarii prafului anticopiativ

Fig.     Aplicare uniforma a prafului
anticopiativ
  [MS.901.8512-000GRAUND_00]

Trebuie sa verificati capacitatea functionala a aparatului de praf anticopiativ si a duzelor de praf anticopiativ la intervale regulate.

Reglati dozarea prafului anticopiativ pe deschiderea maxima

Reglati duzele de praf anticopiativ pe formatul maxim.

Comutati aparatul de praf anticopiativ pe regimul de functionare continua sau de testare.

Rulati la viteza foarte lenta o coala imprimata pe toata suprafata cu culoare inchisa prin dispozitivul de eliminare. In acest timp, aparatul de praf anticopiativ trebuie sa aplice pudra.

Coala eliminata trebuie sa prezinte un strat uniform de praf anticopiativ corespunzator numarului duzelor de praf anticopiativ (fig.

Fig.     Aplicare neuniforma a prafului
anticopiativ
  [MS.901.8513-000GRAUND_00]

Daca aplicarea prafului anticopiativ este neuniforma (fig.  ), verificati urmatoarele puncte:

Aparatul de praf anticopiativ

Este presiunea compresorului suficient de mare? (La aparatele Grafix, manometrul trebuie sa indice minim 0,8 bar).

Sunt recipientul cu praf anticopiativ si supapa de dozare murdare, imbacsite, infundate?

Este distribuitorul de praf anticopiativ infundat?

Duzele de praf anticopiativ

Sunt deschise toate duzele de praf anticopiativ?

Este vreo duza de praf anticopiativ infundata

Imbinarile furtunurilor

Este vreun furtun indoit sau infundat?

Este vreun furtun deteriorat?

Este legatura spre aparatul de praf anticopiativ si spre tubul de praf anticopiativ intacta

Lucrarile de intretinere curenta

Respectati indicatiile din manualul care este livrat impreuna cu aparatul de praf anticopiativ.

La aproape toate aparatele de praf anticopiativ exista filtre pentru alimentarea cu aer, pe care trebuie sa le verificati si curatati la intervale regulate.

Praful anticopiativ trebuie depozitat in locuri curate si uscate.

Inversorul

Inversorul - indicatii de securitate

De respectat la toate lucrarile

Avertizare - pericol de vatamare provocat de valturile si cilindrii in rotatie!

La curatarea valturilor si cilindrilor, carpele trebuie sa fie orientate spre fanta de atragere si degetele spre fanta de iesire. Alegeti sensul de rotatie corespunzator.




loading...




Politica de confidentialitate


Copyright © 2020 - Toate drepturile rezervate
