Alimentatorul cu hartie - Heidelberg




Alimentatorul cu hartie - Heidelberg

Alimentatorul cu hartie - indicatii de securitate




De respectat la toate lucrarile

Avertizare - pericol de vatamare datorat pieselor mobile!

La lucrarile efectuate la alimentatorul cu hartie, feriti-va de piesele aflate in miscare si in special de pericolele din zona de intrare a materialului. Nu interveniti in fanta de intrare a materialului.

Avertizare - pericol de vatamare datorat pieselor mobile!

Nu introduceti mana intre piesele aflate in miscare ca de ex. ventuzele de ridicare si de transport si rolele de tact.

Avertizare - pericol de explozie si de incendiu datorita depunerilor de praf!

Pulberile cum ar fi praful anticopiativ sau cel de hartie pot provoca pericol de incendiu si pericol de explozie. Curatati regulat prin aspirare, cel putin saptamanal, zonele afectate de praf. Utilizati numai aspiratoare industriale adecvate si avizate si evitati orice turbionare, de ex. prin suflarea cu aer comprimat.

Schimbarea stivei

Avertizare - pericol de vatamare datorita sistemului portant mobil al stivei!

Inainte de ridicarea sau coborarea sistemului portant al stivei: asigurati-va printr-un control vizual ca nimeni nu stationeaza in zona periculoasa a elementelor mobile sau nu poate fi prins sub sistemul portant al stivei. Cand masina este pornita: nu stationati niciodata sub sistemul portant al stivei. Nu va asezati pe sistemul portant al stivei. Nu va deplasati impreuna cu sistemul portant al stivei.

Stiva din alimentator

Proprietatile suportului de imprimare, masa maxima a stivei

Dimensiuni

Marimea

Formatul maxim

370 mm x 520 mm

Formatul minim - la tipar fata - la tipar fata/verso

105 mm x 145 mm

140 mm x 145 mm

Grosimea suportului de imprimare

0,030,4 mm ca echipare speciala pana la 0,6 mm

Tab.     Dimensiunile suportului de imprimare

Proprietatile stivei

Inaltimea maxima a stivei

840 mm

Masa maxima a stivei, stiva principala

180 Kg

Masa maxima a stivei, stiva auxiliara alimentatorul cu hartie

80 Kg

Tab.     Stiva din alimentator

Caruciorul stivei

Fig.     Caruciorul stivei cu elementele de
sus
tinere a hartiei  [GS.901.0644-000GRAUND_00]

Caruciorul stivei (fig.  /1) poate fi utilizat in alimentatorul cu hartie si la eliminarea colilor.

La marginea frontala a stivei se afla 6 elemente de sustinere a hartiei (fig.  /2), care sprijina marginea frontala a stivei de hartie. Acestea pot fixa pozitia elementelor mobile de sustinere a hartiei.

Fig.     Caruciorul stivei in alimentatorul cu
hartie
 [GS.901.0604-002GRAUND_00]

Repartizati elementele mobile de sustinere a hartiei (fig.  /2) uniform pe latimea formatului. Elementele exterioare de sustinere a hartiei sprijina colturile stivei.

Respectati cursa de pozitionare a opritoarelor laterale ale colilor la mutarea elementelor de sustinere a hartiei.

Indicatie

Utilizati la formatele cele mai mici numai elementele interioare de sustinere a hartiei.

Caruciorul stivei poate fi introdus deplasat cu pana la 10 mm fata de centrul masinii in alimentatorul cu hartie.

Conditie

Pentru utilizarea excentrica trebuie sa mutati opritoarele laterale ale stivei (fig. /3) de asemenea cu aceasta valoare.

Transportul stivei

Fig.     Alimentatorul cu hartie
 [GS.901.0646-000GRAUND_00]

Stiva din alimentator se deplaseaza cu tastele Stiva principala sus/jos de la pupitrul de operare de la alimentatorul cu hartie la inaltimea dorita

Deplasarea in sus

Apasati tasta Stiva principala sus si mentineti tasta apasata

Deplasarea in jos

Apasati tasta Stiva principala jos. Deplasarea in jos incepe si se incheie la o distanta de siguranta de aprox. 120 mm deasupra solului.

Coborarea completa a caruciorului stivei

Asigurati-va prin control vizual ca nu se afla nimeni sub caruciorul stivei si ca nu se poate intepeni nimic sub caruciorul stivei.

Apasati tasta Stiva principala jos, pana cand caruciorul stivei se aseaza pe sol. Transportul stivei se deconecteaza automat.

Fig.     Transportul stivei, carligele de ridicare
 [GS.901.0605-002GRAUND_00]

Pe parcursul deplasarii in jos, carligele de ridicare (fig.  /1) se blocheaza la caruciorul stivei. In pozitia cea mai de jos, carligele de ridicare elibereaza caruciorul stivei. Puteti sa deplasati caruciorul stivei spre exterior.

Cursa stivei

Cursa stivei se regleaza automat in functie de grosimea suportului de imprimare.

Indicatii referitoare la reglarea manuala a cursei stivei a se vedea la capitolul „Sistemul de comanda, pregatirea job-ului, functii de rulaj al hartiei“.

Introducerea suportului de imprimare

Fig.     Reglarea opritoarelor laterale ale colilor
 [GS.901.0607-001GRAUND_00]

Fig.     Scale pentru alinierea stivei din
alimentator
  [GS.901.0606-001GRAUND_00]

Indicatie

Evitati orice coliziune a elementelor de sustinere a hartiei (fig. 5/1) cu opritoarele colilor. Nu reglati opritoarele laterale ale colilor atunci cand utilizati caruciorul stivei.

Reglati opritoarele laterale ale colilor la format cu manivelele cu actionare manuala

Manivela cu actionare manuala pentru P.A. (fig.

Manivela cu actionare manuala pentru P.O. (fig.

Aliniati marginea exterioara a opritorului colilor (fig.  /2) pe partea de tragere de la scala marginii frontale a stivei (fig.  /1, in cazul de fata P.O.).

Indicatie

Citirea latimii reglate a formatului este facilitata de diviziunile deplasate ale scalei (in cazul de fata de ex. 520 mm). Alinierea fata de diviziunile scalei asigura un rulaj centrat al colii prin masina si tine cont de o cursa de tragere de 3 mm.

Deplasati caruciorul stivei (fig.  /2) in alimentatorul cu hartie.

Mutati elementele de sustinere a hartiei (fig.  /1) corespunzator formatului. Respectati cursa de pozitionare a opritoarelor laterale ale colilor la mutarea elementelor de sustinere a hartiei.

Desfaceti suportul de imprimare si asezati stiva pe caruciorul stivei.

Deplasati cu atentie opritorul lateral al stivei pe partea opusa la stiva

Deplasarea in sus a stivei din alimentator

Fig.     Senzorul inaltimii stivei din alimentator
  [GS.901.0636-001GRAUND_00]

Fig.     Palpatorul de la capul de luat coli
 [GS.901.0644-001GRAUND_00]

Deplasarea in sus a stivei din alimentator

Sub axul clapetelor (fig.  /1) este montat un senzor (fig.  /2) care sesizeaza marginea superioara a stivei din alimentator (fig.  /3). Atunci cand marginea superioara a stivei se afla sub senzor, nu puteti porni rulajul hartiei. Marginea superioara a stivei trebuie sa se afle in zona de sesizare a senzorului pentru ca stiva din alimentator sa fie deplasata in tacturi automat in sus.

Apasati tasta Stiva principala sus si deplasati marginea superioara a stivei din alimentator in zona inelelor albe de pe senzor (fig.

Deplasarea in sus a stivei din alimentator se incheie in domeniul de sesizare a senzorului.

Puneti masina in functiune si conectati alimentatorul cu hartie. Stiva este deplasata incet la palpator (fig.

Atunci cand marginea superioara a stivei ajunge la palpator, puteti sa comutati pe Productie.

Fara schimbarea formatului

Apasati tasta Stiva principala sus. Stiva din alimentator se deplaseaza in sus atat timp cat mentineti tasta apasata

Indicatie

Puteti sa deplasati stiva din alimentator in continuare in sus, de ex. pana la axul clapetelor sau pana la palpator.

Puneti masina in functiune si conectati alimentatorul cu hartie. Stiva este deplasata automat la palpator.

Atunci cand marginea superioara a stivei ajunge la palpator, puteti sa comutati pe Productie.

Cu schimbarea formatului

Asigurati-va ca nu exista posibilitatea unei coliziuni intre stiva din alimentator si capul de luat coli. Reglati in acest sens capul de luat coli corespunzator scalei la lungimea colii.

Ceilalti pasi de lucru sunt similari celor de la descrierea „Fara schimbarea formatului“.

Suflantele de desfacere laterale

Fig.     Reglarea inaltimii  [GS.901.0520-001GRAUND_00]

Fig.     Reglarea directiei de suflare
[GS.901.0549-000GRAUND_00]

Suflantele de desfacere laterale pe P.A. si P.O. desfac colturile stivei din alimentator. Astfel, ele permit un rulaj mai bun al hartiei. Reglajul optim este dependent de suportul de imprimare.

Reglarea inaltimii

In functie de numarul colilor ce trebuie desfacute, trebuie sa reglati suflantele de desfacere laterale (fig.  /1) la inaltimea corecta

Rotiti piulita zimtata (fig.  si mutati suflanta de desfacere pe inaltime.

Primii 1020 mm ai stivei urmeaza a fi desfacuti.

Directia de suflare

Rotiti cu inelul (fig.  /2) suflantele de desfacere (fig.  /1) in directia de suflare necesara

Aerul suflat care iese este directionat spre colturi.

Debitul de aer

Cu piulita zimtata (fig.  /3) se regleaza debitul de aer suflat sau se opreste complet. Respectati marcajul de pe piulita zimtata

Pozitionati marcajul:

perpendicular fata de sensul de rulaj al hartiei. Aerul suflat este deconectat.

in sensul de rulaj al hartiei. Este disponibil debitul maxim de aer suflat.

Imprimarea unor lungimi de format scurte

Fig.     Montarea greutatii suplimentare
 [GS.901.0634-001GRAUND_00]

La prelucrarea lungimilor de format scurte se poate introduce o greutate suplimentara la partea inferioara a caruciorul stivei. Greutatea suplimentara (accesoriu special) se introduce in cele doua corniere de sustinere de pe partea inferioara a caruciorului stivei.

Montarea greutatii suplimentare

Asezati caruciorul stivei (fig.  /1) cu suprafata de asezare pe sol.

Introduceti cele doua stifturi rigide ale greutatii suplimentare (fig.  /3) in orificiile mici ale cornierului de sustinere (fig.

Blocati boltul elastic al greutatii suplimentare in cornierul de sustinere de pe partea opusa

Asigurati-va ca toate bolturile sunt blocate corect.

Asezati caruciorul stivei din nou pe roti.

Extragerea greutatii suplimentare

Asezati caruciorul stivei (fig.  /1) cu suprafata de asezare pe sol.

Apasati boltul elastic la greutatea suplimentara (fig.  si rabatati greutatea suplimentara dintre cornierele de sustinere in afara

Asezati caruciorul stivei din nou pe roti.

Tiparirea excentrica

Daca doriti sa tipariti excentric suportul de imprimare, trebuie sa aliniati corespunzator opritoarele laterale ale stivei Ofsetul max.: 18 mm.

Adaptati limitatoarele laterale la eliminarea colilor de asemenea la ofsetul lateral de la alimentatorul cu hartie.

Indicatie

In cazul formatului minim este posibil numai un ofset de 3 mm. A se vedea Eliminarea colilor.

Dispozitivele de tragere se vor plasa corespunzator ofsetului lateral al stivei din alimentator.

La prelucrarea formatului minim este posibil un ofset lateral numai spre partea de tragere (max. 3 mm).

La formatul maxim nu se poate tipari excentric.

Reglajul a se vedea la capitolul „Sistemul de comanda, pregatirea job-ului, suportul de imprimare“.

Preincarcarea suportului de imprimare

Fig.     Blocarea carligelor de ridicare
 [GS.901.0605-002GRAUND_00]

Introduceti inca un carucior al stivei in regimul Productie.

Mutati elementele de sustinere a hartiei corespunzator formatului.

Introduceti suportul de imprimare.

Dupa ce a fost procesata stiva superioara, masina se opreste din tiparit.

Coborati caruciorul stivei gol pana sub opritoarele posterioare ale colilor de la capul de luat coli si extrageti caruciorul stivei.

Apasati tasta Stiva principala jos si deplasati carligele de ridicare (fig.  /1) pentru transportul stivei in jos, pana cand carligele de ridicare se blocheaza pe caruciorul stivei.

Puneti masina in functiune si conectati alimentatorul cu hartie. Stiva este deplasata incet la palpator.

Atunci cand marginea superioara a stivei ajunge la palpator, puteti sa comutati din nou pe Productie.

Alimentatorul cu hartie Non-Stop (accesoriu special)

Fig.    Caruciorul stivei pentru regimul
func
tional Non-Stop [GS.901.0645-000GRAUND_00]

Caruciorul stivei (fig.  /1) poate fi utilizat in alimentatorul cu hartie si la eliminarea colilor.

La marginea frontala a stivei se afla 6 elemente de sustinere a hartiei (fig.  /2), care sprijina marginea frontala a stivei de hartie. Pozitia elementelor mobile de sustinere a hartiei poate fi fixata

Stiva auxiliara este purtata de sina Non-Stop si de mai multe bare Non-Stop.

Indicatie

Masa maxima a stivei pentru stiva auxiliara la alimentatorul cu hartie: 80 kg

Fig.     Instalatia Non-Stop la alimentatorul cu
hartie
  [GS.901.0608-001GRAUND_00]

Impingeti sina Non-Stop (fig.  /3) in ghidaje pe P.A. si P.O.

Atunci cand caruciorul stivei se afla deasupra sinei Non-Stop, puteti sa introduceti barele Non-Stop (fig.  /2) pana la limita in canelurile caruciorului stivei (fig.

Comutati transportul stivei pe Stiva auxiliara sus

Sina Non-Stop preia transportul stivei. Caruciorul stivei Non-Stop se deplaseaza in jos.

Apasati tasta Stiva principala jos si coborati caruciorul stivei Non-Stop pe sol.

Introduceti suportul de imprimare sau deplasati un carucior al stivei Non-Stop incarcat in alimentatorul cu hartie.

Apasati tasta Stiva principala sus si deplasati stiva noua in sus, pana cand cele doua stive vin in contact.

Sistemul de comanda a stivei principale preia automat transportul stivei.

Extrageti barele Non-Stop cu atentie dintre cele doua stive.

Apasati tasta Stiva auxiliara jos si deplasati sina Non-Stop in jos.

Indicatii referitoare la instalatia Non-Stop de la eliminarea colilor a se vedea la capitolul „Masina, eliminarea colilor“.

Dispozitivul de tragere

Elemente de functionare

Fig.     Dispozitivul de tragere, prezentare
sistematizat
a   [GS.901.0629-002GRAUND_00]

Buton oprire

Dispozitiv de tragere

Surub cu cap striat pentru presiunea de apasare a rolei de tragere

Rola cu perii

Rola de tragere

Capacul canalului opritorului lateral

Reglarea formatului

Fig.     Dispozitivul de tragere, P.O.
 [GS.901.0609-002GRAUND_00]

Dispozitivul de tragere (fig.  si partea de tragere se preseteaza cu sistemul de comanda a masinii.
A se vedea capitolul „Sistemul de comand
a, pregatirea job-ului, introducerea proprietatilor suportului de imprimare“.

Dupa preluarea datelor job-ului, dispozitivul de tragere a partii de tragere preselectate se deplaseaza pe pozitia in care coala trece central prin masina

Dispozitivul de tragere neutilizat se deplaseaza din zona formatului de coala. Dispozitivul de tragere serveste atunci ca dispozitiv de ghidare a colilor. Canalul opritorului lateral (fig.  /2) este complet acoperit pentru fiecare pozitie a dispozitivului de tragere.

Avarii

Avarie pe parcursul procesului de pozitionare

Daca pe parcursul pozitionarii dispozitivului de tragere este apasat butonul Oprire de urgenta, dispozitivul de tragere ramane pe loc.

Pentru pozitionarea definitiva a dispozitivului de tragere selectati functia Introducere format

Apasati tasta Introducere. Dispozitivul de tragere se deplaseaza acum in pozitia preselectata

Reglarea presiunii de apasare a rolei de tragere

Fig.     Reglarea presiunii de apasare a rolei
de tragere
  [GS.901.0610-002GRAUND_00]

Suportul de imprimare este tras intre doua role. Puteti sa reglati presiunea de apasare dintre role cu un surub cu cap striat.

Indicatie

O presiune de apasare dintre role reglata incorect poate cauza probleme cu registrii.

Desfaceti contrapiulita (fig.

Reglati presiunea de apasare a rolei de tragere (fig.

Rotirea surubului cu cap striat (fig.  /1) spre „+“ mareste presiunea de apasare.

Rotirea surubului cu cap striat (fig.  /1) spre „-“ micsoreaza presiunea de apasare.

Reglati presiunea de apasare dintre role astfel incat coala sa ajunga pana la limitatorul dispozitivului de tragere. Insurubati apoi surubul cu cap striat inca 1/2 rotatie.

Asigurati reglajul cu contrapiulita (fig.

Cuplarea/decuplarea dispozitivului de tragere

Fig.     Butonul de oprire a dispozitivului de
tragere
  [GS.901.0611-002GRAUND_00]

Apasati butonul (fig.  si rotiti-l concomitent.

Marcajul de pe surubul cu cap striat se afla acum perpendicular fata de sensul de rulaj al hartiei. La acest dispozitiv de tragere cursa rolei de tragere este decuplata

La formatele mari, cursa rolei de tragere se blocheaza automat.

Indicatie

Daca decuplati dispozitivul de tragere pe partea de tragere preselectata, apare pe display-ul alimentatorului cu hartie (DIM) mesajul de avarie „Coala dubla“. In aceasta situatie nu mai este posibil rulajul hartiei.

Rulajul hartiei devine din nou posibil daca

toate colile de tipar au fost indepartate de pe masa alimentatorului cu hartie si

masina a fost pusa in functiune pentru cel putin 10 rotatii inainte de inceperea rulajului hartiei.

Cursa de tragere

Cursa de tragere se regleaza cu opritoarele laterale ale stivei.

Reglajul de baza

Cursa de tragere este de 3 mm pentru toate suporturile de imprimare. Aceasta cursa de tragere este luata in considerare si cand reglati opritoarele laterale ale stivei corespunzator scalei. A se vedea subcapitolul „Stiva din alimentator, introducerea suportului de imprimare“.

Modificarea partii de tragere a se vedea la capitolul „Sistemul de comanda, pregatirea job-ului, suportul de imprimare“.

Reglajul fin al dispozitivului de tragere, respectiv al cursei de tragere a se vedea la capitolul „Sistemul de comanda, pregatirea job-ului, functii de rulaj al hartiei“.

Indicatie

Cursa de tragere maxima este de 7 mm. La cursele de tragere mai mari de 3 mm si cerinte ridicate pentru registru trebuie sa reglati alimentatorul cu hartie cu foarte mare atentie.

Inaltimea papucului de tragere

Fig.     Papucul de tragere, vedere de sus P.O.
 [GS.901.0612-003GRAUND_00]

Cu reglajul papucului de tragere „Luna dreapta“ (fig.  /1) puteti sa prelucrati toate suporturile de imprimare. Reglajul este valabil in special pentru hartiile cu volum mare si carton.

La hartiile subtiri este avantajos reglajul „Luna stanga“ (fig.

In mod similar sunt valabile reglajele inverse pentru P.A.

Fig.     Reglarea papucului de tragere, P.O.
[GS.901.0613-002GRAUND_00]

Hartii subtiri

Rotiti capul striat (fig.  si micsorati distanta tablei de ghidare fata de suportul de imprimare.

Astfel se imbunatateste printre altele alinierea laterala a colilor la hartiile subtiri.

Indicatie

O tabla de ghidare reglata prea jos impiedica alinierea corecta a colilor.

Valturile de antrenare, rolele cu perii

Fig.     Valturile de antrenare, rolele cu perii,
P.O.
  [GS.901.0614-002GRAUND_00]

Valturile de antrenare (fig.  /4) cu rolele cu perii cu posibilitate de cuplare (fig.  /2) contribuie pe parcursul alinierii colilor la aplicarea lina a colii la semnele frontale.

Utilizarea in special la hartii subtiri sau la curse de tragere mai mari de 3 mm cu viteze de tiparire mari.

Impingeti suportul cu rola cu perii (fig.  /2) pe bara (fig.  /1) de la dispozitivul de tragere.

Desfaceti surubul cu cap striat (fig.  si mutati suportul pe bara

Fixati pozitia cu surubul cu cap striat (fig.

Indicatie

Rola cu perii trebuie sa depaseasca valtul de antrenare sau banda cu vacuum. In cazul colilor proaspat tiparite, pozitionati rolele cu perii in spatiile neimprimabile.

Reglati presiunea de apasare pe parcursul rulajului hartiei cu surubul cu cap striat (fig.  /5). Aplicati rolele cu perii numai cu presiune redusa

Controlul opritoarelor laterale (accesoriu special)

Fig.     DIM, controlul opritoarelor laterale
 [GS.901.0615-003GRAUND_00]

Un senzor reflectiv monitorizeaza functionarea instalatiei de tragere. Daca colile de hartie nu sunt trase corect la limitatorul dispozitivului de tragere, se emite un semnal acustic.

Pe display-ul alimentatorului cu hartie (fig.  /1), la eliminarea colilor si la pupitrul de comanda este semnalizata eroarea de tragere. Masina ramane pe productie.

In cazul unor probleme verificati diferitele reglaje:

cursa de tragere,

presiunea arcului rolei de tragere,

presiunea de apasare a papucului de tragere.

Preselectia controlului opritoarelor laterale

Indicatii a se vedea la capitolul „Sistemul de comanda, pregatirea job-ului, functii de rulaj al hartiei“.

Semnele frontale

Cuplarea/decuplarea semnelor frontale

Fig.     Semnele frontale   [GS.901.0616-002GRAUND_00]

Sub masa alimentatorului cu hartie se afla sase semne frontale rabatabile (fig.  /1), care pot fi cuplate si decuplate progresiv individual. La tipar se utilizeaza in mod obisnuit cele doua semne frontale exterioare.

Aduceti semnele frontale in pozitia de alimentare (pozitia in grade 220° pana la 50°).

Rabatati aparatoarea de deasupra semnelor frontale in sus.

Aduceti o coala in contact cu semnele frontale.

Cuplarea semnelor frontale la marginea frontala a colii: Rotiti surubul cu cap striat (fig.  /2) pana la limita spre P.O. - Decuplarea de pe marginea frontala: rotiti spre P.A. Verificati inainte de decuplare daca nu cumva semnul frontal este deja decuplat.

Recomandare

Suruburile cu cap striat de la semnele frontale care se rotesc greu pot fi rotite cu surubul Inbus daca masina se misca in regim de tatonare la o pozitie in grade de 140°.

O latime a zimtilor surubului cu cap striat corespunde unei curse de decuplare de 1/100 mm.

Decuplarea max. a semnelor frontale: 0,5 mm.

Inaltimea ghidajelor semnelor frontale este setata din fabricatie si nu poate fi reglata. Aceasta este potrivita pentru toate suporturile de imprimare.

Reglarea marginii graiferului

Semnele frontale pot fi deplasate in vederea modificarii marginii graiferului in sensul de rulaj al hartiei cu +/-1 mm cu sistemul de comanda

paralel inainte si inapoi.

pe P.A. si P.O. diferit inainte si inapoi.

Marginea centrala a graiferului: 9 mm. - Reglajul a se vedea la capitolul „Sistemul de comanda, pregatirea job-ului, functii de rulaj al hartiei“.

Indicatie

Inversorul: La schimbarea modului de operare pe tipar fata sau pe tipar fata/verso, sistemul de comanda seteaza automat o margine centrala a graiferului de 9 mm.

Degetul de oprire

Fig.     Degetul de oprire   [GS.901.0617-003GRAUND_00]

Cu cele 3 degete de oprire de pe partea interioara a aparatorii semnelor frontale se prind colile duble pe masa alimentatorului cu hartie. Pentru anumite lucrari de reglare sau pentru indepartarea colilor duble trebuie sa ridicati degetele de oprire.

Apasati la pupitrul de operare de la alimentatorul cu hartie tasta Desfacere degete de oprire. Degetele de oprire (fig.  /1) se ridica

sau

Miscati masina in regim de tatonare spre inainte si conectati alimentatorul cu hartie.

Miscati masina in regim de tatonare, pana cand alimentatorul cu hartie se cupleaza si degetele de oprire se ridica

Duzele de suflare/ aspirare

Fig.     Duzele de suflare/ aspirare
 [GS.901.0618-002GRAUND_00]

Fig.     Reglajele aerului pentru duzele de
suflare/aspirare
  [GS.901.0619-004GRAUND_00]

Duzele de suflare/ aspirare (fig.  /1) inainte de semnele frontale deplaseaza coala sub ghidajele semnelor frontale.

Reglati debitul de aer suflat cu butonul rotativ (fig.  /1) la o valoare cat mai mica

Reglati aerul suflat in functie de suportul de imprimare corespunzator placutei de la butonul rotativ. In cazul suporturilor de imprimare mai groase reglati putin mai mult aer suflat.

Rolele de separare la aparatoarea semnelor frontale

Fig.     Aparatoarea semnelor frontale
 [GS.901.0521-002GRAUND_00]

Prezentare sistematizata

Buton pentru ridicarea aparatorii semnelor frontale

Buton rotativ pentru reglarea rolelor de separare

Aparatoarea semnelor frontale

Rola de separare centrala, pusa in fata (randul
al 2-lea)

Role de separare la dispozitivul de tragere (randul al 2-lea)

Bara rolelor de separare cu 8 role de separare la aparatoarea semnelor frontale (randul 1)

Fig.     Ridicarea aparatorii semnelor frontale
  [GS.901.0522-002GRAUND_00]

Functia

Bara rolelor de separare de la aparatoarea semnelor frontale se rabateaza in functie de grosimea suportului de imprimare in pozitia corecta: pozitia pentru hartie sau pozitia pentru carton.

Suporturile de imprimare < 0,3 mm: Bara rolelor de separare in pozitia pentru hartie. Daca este selectata functia de la sistemul de comanda, atunci bara rolelor de separare poate fi comutata in pozitia pentru carton si la aceste suporturi de imprimare.

Suporturile de imprimare 0,3 mm: Bara rolelor de separare se rabateaza dupa prima coala de tipar dinspre masa alimentatorului cu hartie in pozitia pentru carton.

Daca este necesar puteti sa corectati pozitia rolelor de separare in vederea unui ghidaj mai bun al colilor. La rulajul hartiei sau la productie puteti sa alegeti intre „Pozitia pentru hartie“ si „Pozitia pentru carton“. Reglajul a se vedea la capitolul „Sistemul de comanda, pregatirea job-ului, functii de rulaj al hartiei“.

Ridicarea aparatorii semnelor frontale

In vederea inlaturarii colilor din semnele frontale sau a curatarii senzorilor alimentatorului cu hartie se poate ridica aparatoarea semnelor frontale.

Apasati butonul (fig.  /1). Aparatoarea semnelor frontale se ridica

Pentru a bloca din nou aparatoarea semnelor frontale, apasati-o cu locasul de prindere (fig.  /2) in jos pana cand se blocheaza

Fig.     Reglarea rolelor de separare
 [GS.901.0523-002GRAUND_00]

Rolele de separare

Rolele de separare de la aparatoarea semnelor frontale trebuie reglate la grosimea suportului de imprimare. Rolele de separare sunt dispuse pe 2 randuri.

Randul 1: 8 role de separare la aparatoarea semnelor frontale. Rolele de separare pot fi ridicate individual cu maneta (fig.  /2), in cazul in care apar marcaje pe colile de tipar.

Randul 2: Cate o rola de separare la dispozitivele de tragere, o rola de separare in centrul aparatorii semnelor frontale. Aceste 3 role de separare nu pot fi ridicate.

Reglarea inaltimii: Inaltimea rolelor de separare la aparatoarea semnelor frontale se regleaza cu butonul rotativ (fig.  /1) fata de grosimea suportului de imprimare.

Asezati 3 coli din suportul de imprimare sub rolele de separare.

Reglati distanta rolelor de separare fata de masa alimentatorului cu hartie cu butonul rotativ (fig.  /1) astfel incat coala superioara sa poata fi extrasa usor.

Rotirea in sens orar micsoreaza distanta, rotirea in sens anti-orar mareste distanta (a se vedea placuta pe butonul rotativ).

Cuplarea/decuplarea manuala a rolelor de separare: Cu manetele (fig.  /2) puteti sa decuplati role de separare individuale din randul 1 de pe suportul de imprimare. Decuplati rolele de separare numai daca una dintre rolele de separare produce marcaje pe coala de tipar.

Trageti maneta (fig.  /2) in sus, pentru a decupla una dintre rolele de separare de pe coala de tipar.

Monitorizarea colii

Afisajul de monitorizare a colii

Fig.    Monitorizarea colii  [GS.901.0242-001GRAUND_00]

La DIM se afiseaza la pupitrul de operare de la alimentatorul cu hartie (fig.  ) functiile de rulaj al colii,

Control coli premature si coli excedentare

Control instalatie de asezare a colilor

Control opritoare laterale

Monitorizare P.A.

Monitorizare P.O.

In stare de repaus: Pentru reglarea si ajustarea instalatiilor de monitorizare.

In regim functional: La 3000 pana la 3500 imprimari/h controlul alimentarii cu coli si instalatiilor de monitorizare.

Daca viteza de tiparire depaseste 3500 imprimari/h, pe display sunt afisate linii; nu mai este posibil controlul.

In functie de tipul erorii, se emite suplimentar un semnal de avertizare acustic sau alimentatorul cu hartie este decuplat sau masina este oprita

Detectorul de coala dubla

Detectorul de coala dubla este incorporat in dispozitivul de tragere. Masina poate fi echipata suplimentar cu un sistem electromecanic de control al colilor duble (accesoriu special).

Reglaj: Grosimea suportului de imprimare pentru detectorul de coala dubla din dispozitivul de tragere este introdus sub forma de presetare, a se vedea capitolul „Sistemul de comanda, pregatirea job-ului, suportul de imprimare“.

Detectia de coli duble:

Afisaj in imaginea tiparului si in DIM cand este sesizata o coala dubla

Masina: Alimentatorul cu hartie se opreste, coala dubla este prinsa pe masa alimentatorului cu hartie cu degetele de oprire.

Ridicati degetele de oprire cu tasta Desfacere degete de oprire

Inlaturati coala dubla de pe masa alimentatorului cu hartie.

Detectorul de intrare a colii in masina

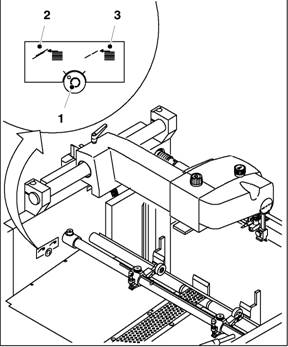

Fig.     Butonul rotativ pentru controlul automat
al intr
arii colii in masina
  [GS.901.0623-001GRAUND_00]

Monitorizarea colii la semnele frontale sesizeaza: colile premature, colile intarziate, colile lipsa

Colile premature: Masina se opreste imediat. Coala este prinsa de degetele de oprire pe masa alimentatorului cu hartie.

Apasati tasta Desfacere degete de oprire, coala este eliberata

Inlaturati coala de pe masa alimentatorului cu hartie.

Colile intarziate sau lipsa Alimentatorul cu hartie se deconecteaza

Intrarea colilor in masina

Pozitia in grade pentru intrarea colilor in masina se afla in intervalul 268° +/- 5°. Pentru control deplasati in regim de tatonare o coala in semnele frontale. Daca coala vine in contact cu semnele frontale, pozitia in grade (afisaj pe DIM) trebuie sa se afle in acest domeniu. Daca nu, reglati corespunzator intrarea colilor in masina cu butonul rotativ (fig.

Controlul automat al intrarii colii in masina

Daca este necesar, intrarea colilor in masina poate fi reglata manual. Butonul rotativ pentru reglajul intrarii colilor in masina se afla la aparatoarea alimentatorului cu hartie (fig.  /1) pe P.A.

Indicatorul din fanta (fig.  /3) langa placuta indica reglajul. Daca detectorul de intrare a colii in masina semnaleaza deseori coli intarziate la suporturile de imprimare mai groase, atunci intrarea colilor in masina trebuie reglata in avans prin rotirea butonului rotativ (fig.  /2) spre „+“.

Daca rulajul hartiei este perturbat ca urmare a lovirii colii de maneta de tragere, atunci rulajul hartiei poate fi imbunatatit prin intarzierea intrarii colilor in masina (rotirea in sens contrar sensului sagetii).

Indicatie

La schimbarea suportului de imprimare se va adapta intrarea colilor in masina la noul suport de imprimare.

Sistemul electromecanic de control al colilor duble

Prezentare sistematizata, functia, structura

Fig.     Sistemul electromecanic de control al
colilor duble
  [GS.901.0595-000GRAUND_00]

Prezentare sistematizata

Sistemul electromecanic de control al colilor duble este un accesoriu special

Acesta se utilizeaza suplimentar fata de detectorul de coala dubla in dispozitivul de tragere. Puteti sa cuplati sau sa decuplati sistemul electromecanic de control al colilor duble in functie de necesitate.

Detectorul de coala dubla este fixat cu un surub fluture pe traversa. Pentru a alinia in lateral sistemul electromecanic de control al colilor duble la formatul de coala sau pentru a-l pozitiona in spatiile neimprimabile, desfaceti surubul fluture. Puteti atunci sa mutati detectorul de coala dubla pe traversa

Pe P.O. puteti sa utilizati suplimentar inca un detector de coala dubla (fig.

Fig.     Sistemul electromecanic de control al
colilor duble
  [GS.901.0525-001GRAUND_01]

Functia

Sistemul electromecanic de control al colilor duble are doua role. Rola de conducere inferioara (fig.  /1) este pozitionata putin deasupra suprafetei suportului de imprimare sau ruleaza pe pachetul din seria de coli la alimentarea continua (cascada). Daca reglajul fata de grosimea suportului de imprimare este corect, rola de conducere se ridica la intrarea unei coli duble. Astfel antreneaza rola superioara (fig.  /3) care declanseaza senzorul colilor duble.

Puteti sa reglati detectorul de coala dubla cu butonul rotativ (fig.  /5) la grosimea suportului de imprimare.

Structura

Rola de conducere (fig.

Maneta pentru cuplarea detectorului de coala dubla (fig.



Rola superioara (fig.

Surub fluture pentru blocarea pe traversa (fig.

Buton rotativ pentru reglare la grosimea suportului de imprimare (fig.

Indicatie

Daca rola de conducere inferioara s-a murdarit de ex. ca urmare a formarii acumularilor de cerneala, acest lucru poate declansa eronat detectorul de coala dubla. Curatati de aceea periodic ambele role.

Cuplarea/decuplarea detectorului de coala dubla

Fig.    Decuplarea rapida  [GS.901.0527-001GRAUND_01]

Reglarea

Indicatie

Prin slabirea manetei (fig. /3), rola de conducere poate cadea pe masa alimentatorului cu hartie.

Rezemati suportul de sustinere (fig.  /2) a rolei de conducere inferioare (fig.

Trageti maneta (fig.  /3) putin in directia semnelor frontale. Blocarea rolei de conducere se anuleaza

Decuplarea

Sistemul electromecanic de control al colilor duble are un sistem de decuplare rapida

Apasati suportul de sustinere (fig.  /2) a rolei de conducere inferioare in sus, pana se blocheaza

Deplasarea si mutarea detectorului de coala dubla

Fig.     Detectorul de coala dubla
 [GS.901.0595-000GRAUND_00]

Puteti sa deplasati lateral detectorul electromecanic de coala dubla. Plasati detectorul de coala dubla in cazul colilor gata tiparite in spatiile neimprimabile.

In cazul in care imaginea tiparului o impune, puteti sa mutati detectorul de coala dubla de pe P.A. pe P.O. sau sa-l plasati in afara rolelor de tact.

Daca deplasati in lateral sau mutati detectorul de coala dubla, trebuie sa adaptati eventual pozitia rolelor de tact.

Fig.     Deplasarea in lateral a detectorului de
coal
a dubla  [GS.901.0524-001GRAUND_01]

Deplasare detector de coala dubla

Desfaceti surubul fluture (fig.

Impingeti detectorul de coala dubla (fig.  /3) pe traversa (fig.  /1) in pozitia dorita

Strangeti din nou ferm surubul fluture.

Indicatie

Daca deplasati detectorul de coala dubla in lateral pe traversa, trebuie sa-l reglati din nou la grosimea suportului de imprimare.

Fig.     Desfacerea carcasei de pe manson
 [GS.901.0596-000GRAUND_00]

Mutarea detectorului de coala dubla

Daca deplasati detectorul de coala dubla in afara rolelor de tact sau daca il mutati pe partea opusa a masinii trebuie sa demontati detectorul de coala dubla de pe traversa

Desurubati surubul fluture (fig.  /2) pana la limita

Extrageti carcasa (fig.  /3) in lateral de pe manson (fig.

Extrageti detectorul de coala dubla de pe traversa

Fig.     Impingerea carcasei pe manson
 [GS.901.0531-000GRAUND_01]

Mutati mansonul (fig.  /1) lateral in zona dorita

Asezati carcasa detectorului de coala dubla (fig.  /4) pe traversa si impingeti-o in lateral peste manson.

Asigurati-va ca stifturile mansonului sunt asezate corect in canelura carcasei (fig.

Insurubati surubul fluture (fig.  si fixati astfel pozitia detectorului de coala dubla

Asigurati-va ca surubul fluture este pozitionat corect in filetul mansonului.

Indicatie

Daca deplasati detectorul de coala dubla in lateral pe traversa, trebuie sa-l reglati din nou la grosimea suportului de imprimare.

Reglarea detectorului de coala dubla la grosimea suportului de imprimare

Fig.     Reglarea grosimii suportului de
imprimare
  [GS.901.0528-001GRAUND_01]

Modul de operare „Alimentator coli in cascada“

Indicatie

Nu va rezemati pe parcursul procesului de reglaj de masa alimentatorului cu hartie sau de traversa (fig. /2). Exista pericolul sa incovoiati masa alimentatorului cu hartie sau traversa si sa modificati reglajul.

Rola de conducere inferioara (fig.  /1) a detectorului de coala dubla palpeaza grosimea pachetului din seria de coli la alimentare continua (cascada). Numarul de coli suprapuse in cadrul pachetului din seria de coli la alimentare continua (cascada) depinde de lungimea colii. In cazul lungimilor de format mari in cadrul pachetului din seria de coli la alimentare continua (cascada) se pot afla suprapuse maxim 4 coli de hartie. La lungimile de format mai mici se afla suprapuse maxim 2 coli.

Indicatie

Daca detectorul de coala dubla este decuplat, nu il puteti regla la grosimea suportului de imprimare.

Pentru a porni rulajul hartiei, apasati tasta Rulaj hartie

Chiar inainte ca prima coala sa se aseze in semnele frontale, apasati tasta Alimentator cu hartie oprit

Stabiliti cate coli sunt suprapuse.

Controlati daca in pachetul din seria de coli la alimentare continua (cascada) exista coli lipsa si coli duble.

Luati acum toate colile suprapuse de pe masa alimentatorului cu hartie.

In caz de format maxim 4 coli.

Impingeti acelasi numar de benzi de suport de imprimare (in caz de format maxim asadar 4) sub rola de conducere (fig.

Reglati inaltimea cu butonul rotativ (fig.

Daca deplasati benzile de suport de imprimare in sensul de rulaj al hartiei, se roteste si rola de sus. Detectorul de coala dubla se declanseaza

Extrageti toate benzile de suport de imprimare de sub rola de conducere.

Rotiti acum butonul rotativ cu 2  3 pozitii de clichet in directia Plus (+).

Indicatie

O pozitie de clichet modifica inaltimea rolei de conducere inferioare cu 0,01 mm.

Fig.     Reglarea grosimii suportului de
imprimare
  [GS.901.0528-001GRAUND_01]

Modul de operare „Alimentator coala cu coala

Indicatie

Modul de operare „Alimentator coala cu coala“ este posibil numai la lungimi de coli mai mici de 130 mm.

Impingeti in modul de operare „Alimentator coala cu coala“ o coala a suportului de imprimare sub rola de conducere (fig.

Reglati inaltimea cu butonul rotativ (fig.

Daca deplasati suportul de imprimare in sensul de rulaj al hartiei, se roteste si rola de sus. Detectorul de coala dubla se declanseaza

Extrageti suportul de imprimare de sub rola de conducere.

Rotiti acum butonul rotativ cu 2  3 pozitii de clichet in directia Plus (+).

Fig.    Verificarea reglajului
[GS.901.0594-000GRAUND_00]

Verificarea reglajului

Pentru a porni rulajul hartiei, apasati tasta Rulaj hartie

Impingeti o banda de suport de imprimare (fig.  /1) sub rola de conducere. Tineti in acest timp banda pentru a evita patrunderea acesteia in masina de tiparit.

Rezultatul

Dupa formarea completa a pachetului din seria de coli la alimentare continua (cascada), alimentatorul cu hartie se opreste.

Daca este necesar, corectati reglajul cu butonul rotativ (fig.

Extrageti banda si puneti masina in functiune.

Detectia de coli duble

Alimentatorul cu hartie se opreste cand sesizeaza o coala dubla. Colile de dupa semnele frontale se tiparesc. Apoi masina se opreste.

In ceea ce priveste pachetul din seria de coli la alimentare continua (cascada) se deosebesc doua cazuri:

Cazul 1

Detectorul de coala dubla sesizeaza o coala dubla la formarea pachetului din seria de coli la alimentare continua (cascada) printre primele
4 coli.

Degetele de oprire de la aparatoarea semnelor frontale prind prima coala din pachetul din seria de coli la alimentare continua (cascada) pe masa alimentatorului cu hartie.

Inlaturati coala de pe masa alimentatorului cu hartie.

Daca nu exista nicio coala dubla, reglati daca este cazul din nou detectorul de coala dubla

Cazul 2

Detectorul de coala dubla sesizeaza o coala dubla in pachetul din seria de coli la alimentare continua (cascada

Degetele de oprire de la aparatoarea semnelor frontale prind coala de dinainte de coala dubla pe masa alimentatorului cu hartie.

Inlaturati coala de pe masa alimentatorului cu hartie.

Daca nu exista nicio coala dubla, reglati daca este cazul din nou detectorul de coala dubla

Rolele de tact

Reglarea formatului

Fig.     Rolele de tact la alimentatorul cu hartie
[GS.901.0624-001GRAUND_01]

Rolele de tact (fig.  /1) se aseaza concomitent pe valtul de antrenare a benzii. Momentul de asezare a rolelor de tact este reglat din fabricatie. Sageata indica sensul de rulaj al hartiei in masina

Reglarea formatului

Desfaceti surubul cu cap striat (fig.

Acum puteti sa mutati rolele de tact corespunzator formatului.

Strangeti din nou ferm surubul cu cap striat si fixati pozitia rolelor de tact.

Ridicarea rolelor de tact

Rolele de tact se pot ridica cu maneta (fig.  /3) de pe valtul de antrenare a benzii.

Apasati maneta in jos.

Astfel puteti sa extrageti colile de hartie de ex. la opritoare, usor de pe masa alimentatorului cu hartie.

Banda cu vacuum

Reglarea vacuumului

Fig.     Reglarea aerului aspirat la banda cu
vacuum
  [GS.901.0625-001GRAUND_01]

Banda cu vacuum (fig.  /1) din centrul mesei alimentatorului cu hartie transporta colile de tipar pana la semnele frontale.

Sub banda cu vacuum se afla mascate 2 zone de aspirare.

Zona 1:

De la rolele de tact pana la dispozitivul de tragere.

Zona 2:

Zona frontala, care este activa pe parcursul alinierii colilor.

Reglati debitul de aer aspirat de la pupitrul de operare de la alimentatorul cu hartie cu tastele Aer aspirat + sau Aer aspirat -

Fig.     DIM, afisajul debitului de aer aspirat
 [PK.901.0684-000GRAUND_01]

Apasati scurt tasta Aer aspirat + sau Aer aspirat -

La DIM se afiseaza debitul de aer aspirat curent, valoarea de afisare 0 %  100 % (fig.

Apasati din nou tasta.

Valoarea se modifica in pasi de 1 %.

Aerul aspirat de camera de aspirare frontala

Reglati butonul rotativ (fig.  /2) la debit de aer aspirat maxim (reglajul standard).

Micsorati aerul aspirat de camera de aspirare frontala (zona 1) fata de camera de aspirare posterioara (zona 2).

Acest lucru poate fi necesar la prelucrarea hartiilor care se comprima sau se onduleaza la contactul cu semnele frontale.

Curatarea benzii cu vacuum

Daca prelucrati deseori suporturi de imprimare acoperite cu praf anticopiativ, curatati banda cu vacuum cu o carpa umeda

Alimentarea coala cu coala si alimentarea continua (cascada

Trecerea pe alt regim

Puteti sa tipariti toate formatele pana la formatul minim in modul de operare alimentare continua (cascada

In cazul suporturilor de imprimare precum pachete de corespondenta sau plicuri cu clapete de inchidere problematice puteti sa comutati alimentatorul cu hartie de pe alimentare continua (cascada) pe alimentare coala cu coala

Atentie - deteriorarea masinii!

Efectuati trecerea pe alt regim a masinii numai in pozitie de repaus.

Fig.     Trecerea pe alt regim alimentare
continu
a (cascada) / alimentare coala
cu coala  [GS.901.0648-000GRAUND_00]

Comutarea pe alimentare coala cu coala

Alimentarea coala cu coala este posibila la lungimi ale colilor de pana la max. 130 mm.

Opriti masina.

Rotiti surubul Inbus (fig.  /1) pana la limita spre dreapta.

Marcajul alb este orientat spre simbolul Alimentare coala cu coala (fig.

Indicatie

Dupa finalul job-ului comutati alimentatorul cu hartie din nou pe modul de operare alimentare continua (cascada

Comutarea pe alimentare continua (cascada

Opriti masina.

Rotiti surubul Inbus (fig.  /1) pana la limita spre stanga.

Marcajul alb este orientat spre simbolul Alimentare continua (cascada) (fig.

Capul de luat coli

Prezentare sistematizata

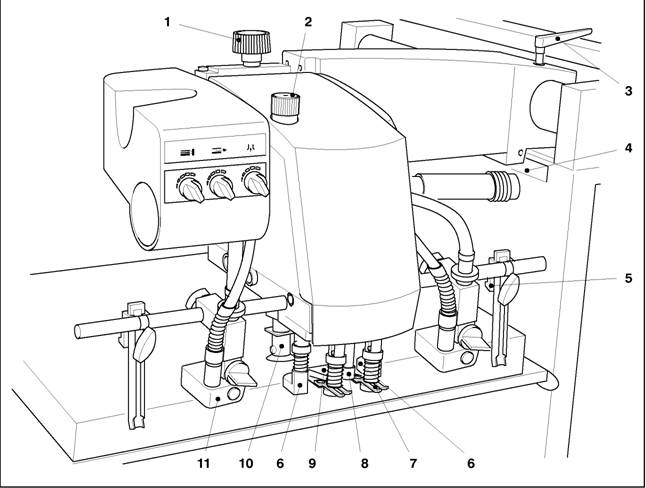

Fig.     Capul de luat coli   [GS.901.0500-002GRAUND_00]

Buton rotativ pentru reglarea inaltimii capului de luat coli

Buton rotativ pentru inclinatia sorbului

Parghie de strangere: reglare la lungimea formatului

Scala pentru lungimea formatului

Opritoare posterioare ale stivei/ greutati de presare a colilor

Suflante de desfacere

Arc de frecare

Palpator

Dispozitiv de suflat aer portant

Sorb (sorb combinat de ridicare/ transport)

Instalatie de ionizare (generator de ioni), accesoriu special

Reglajul capului de luat coli fata de stiva

Fig.     Reglarea capului de luat coli la format
  [GS.901.0501-002GRAUND_00]

Reglarea formatului

Desfaceti parghia de strangere (fig.

Reglati grosier capul de luat coli (fig.  /4) la lungimea formatului corespunzator scalei (fig.

Fixati parghia de strangere (fig.

Conectati masina si alimentatorul cu hartie.

Desfaceti parghia de strangere (fig.

Mutati capul de luat coli pe parcursul functionarii masinii, pentru a alinia crestatura de marcaj laterala de la palpator fata de marginea posterioara a stivei.

Marcajul frontal (fig.  /2) la utilizarea de sorburi proeminente,

marcajul posterior (fig.  /3) la discuri de cauciuc (a se vedea si subcapitolul „Sorburi, discuri cu sorb“).

Fixati pozitia capului de luat coli prin strangerea ferma a parghiei de strangere (fig.

Fig.  Reglarea palpatorului
[GS.901.0502-001GRAUND_00]

Reglarea inaltimii

Conectati masina si alimentatorul cu hartie.

Reglati inaltimea capului de luat coli cu butonul rotativ (fig.  /1) astfel incat marginea superioara a stivei sa se afle la aprox. 2 pana la 4 mm sub marginea superioara a axului clapetelor (fig.

Sensul de rotatie: Rotirea in sens orar: pozitionarea capului de luat coli mai sus, rotirea in sens anti-orar: coborarea capului de luat coli. - Inainte de coborarea capului de luat coli, coborati stiva din alimentator cu tasta Stiva jos

Palpatorul

Aliniati marcajele de la palpator (fig.  si /3) fata de marginea posterioara a stivei, in functie de discurile cu sorb utilizate:

Marcajul posterior (fig.  /3): la utilizarea de discuri de cauciuc.

Marcajul frontal (fig.  /2): la utilizarea de sorburi proeminente.

Reglarea sorburilor

Fig.     Sorburi   [GS.901.0504-003GRAUND_00]

Fig.     Sorburi, butonul rotativ pentru reglarea
in
altimii  [GS.901.0518-002GRAUND_00]

Sorburile sunt sorburi combinate de ridicare/transport (fig.

Introduceti sorburile astfel incat marcajul (fig.  /3) sa fie orientat spre P.O.

Reglarea inaltimii

Reglati sorburile la inaltimea corespunzatoare cu butonul rotativ (fig.  /1). Cititi reglajul de la pozitia stiftului (fig.

La utilizarea de sorburi proeminente: pozitia superioara, in caz contrar, pozitia centrala; daca marginea posterioara a stivei este inclinata in jos, reglati sorburile la pozitia inferioara

Discurile cu sorb

Pentru schimbarea discurilor cu sorb trebuie sa extrageti sorburile.

Apasati usor arcul lamelar (fig.  /1) de pe sorb (fig.

Extrageti sorbul de pe ghidaj.

Discurile de cauciuc (fig.  /5): Pentru suporturi de imprimare de peste 80 g/m

Sorburile proeminente (fig.  /6): Pentru suporturi de imprimare de sub aprox. 80 g/m si pentru hartii absorbante.

Aliniati sorburile proeminente paralel fata de marginea posterioara a colii si pozitionati-le in apropierea marginii posterioare a colii.

Sorburile tip burduf (fig.  /7): La suprafete ale stivei puternic ondulate.

Numai la masinile pentru grosimi ale suportului de imprimare pana la 0,6 mm (echipare speciala

Fig.    Alinierea sorburilor  [GS.901.1801-002GRAUND_00]

Alinierea sorburilor - reglajul de baza

Miscati masina in regim de tatonare pana cand sorburile ajung in pozitia inferioara. Axa sorburilor (fig.  /3) trebuie sa fie acum verticala fata de marginea inferioara a capului de luat coli (fig.

Daca este necesar, trebuie sa ajustati inclinatia sorburilor: Desfaceti surubul (fig.  si pozitionati axa sorbului (fig.  /3) vertical fata de marginea inferioara a capului de luat coli.

Fixati pozitia capului de luat coli cu surubul (fig.

Curatarea sorburilor

A se vedea manualul „Intretinerea curenta client“.

Reglaje aer

Fig.     Reglajele aerului  [GS.901.0505-002GRAUND_00]

Fig.     Ventilul rotativ, reglajele aerului [GS.901.0503-001GRAUND_00]

Ventil rotativ

Ventilul rotativ (fig.  /1) contine supapele regulatoare pentru aerul aspirat si aerul suflat (fig.  /2 pana la

Fig.  prezinta placuta de la ventilul rotativ de deasupra butoanelor rotative:

Aerul de desfacere

Aerul portant

Aerul aspirat

Aerul aspirat - sorburile

Reglati in principiu la toate suporturile de imprimare debitul maxim de aer aspirat.

In cazul materialelor absorbante sau sensibile la marcaj, micsorati aerul aspirat de la butonul rotativ (fig.  /4), a se vedea tabelul de la sfarsitul acestui capitol.

Aerul suflat - dispozitivul de suflat aer portant

Dispozitivul de suflat aer portant din spatele palpatorului sufla aer portant sub coala aspirata

Reglajul de baza Reglati butonul rotativ (fig.  /2) in pozitie centrala; in cazul hartiilor mai usoare, micsorati daca este cazul aerul portant
(a se vedea tabelul de la sfar
situl acestui capitol).

Aerul suflat - suflantele de desfacere

Suflantele de desfacere (fig.  /5) au rolul de a desface colile superioare de pe stiva

Reglarea inaltimii

Coborarea/ ridicarea suflantelor de desfacere prin rotirea inelului zimtat. Deschiderea superioara din suflantele de desfacere trebuie sa se afle la inaltimea marginii superioare a stivei.

Reglarea aerului suflat

Reglati butonul rotativ (fig.  /2) in pozitie centrala, a se vedea tabelul de la sfarsitul acestui capitol.

Indicatie

In cazul suporturilor de imprimare mai groase, mariti aerul de desfacere.

Arcurile de frecare

Fig.     Arcurile de frecare [GS.901.0506-002GRAUND_00]

Reglajul de baza (a se vedea si tabelul de la sfarsitul acestui capitol)

Miscati masina in regim de tatonare pana cand sorburile ajung in pozitia inferioara

Reglarea inaltimii: Arcurile de frecare (fig.  /1) nu au voie sa atinga stiva! Distanta fata de marginea superioara a stivei este dependenta de proprietatile suportului de imprimare. - Detalii privind reglajul a se vedea tabelul de la sfarsitul acestui capitol.

Reglati arcurile de frecare la inaltimea corespunzatoare prin rotirea inelului zimtat (fig.

Reglarea fata de marginea posterioara a stivei: Lasati arcurile de frecare sa patrunda aprox. 1 pana la 6 mm in stiva. - Detalii privind reglajul a se vedea tabelul de la sfarsitul acestui capitol.

Opritoarele posterioare ale stivei

Fig.     Opritoarele posterioare ale stivei
 [GS.901.0507-002GRAUND_00]

Desfaceti surubul de strangere (fig.  si aplicati opritoarele posterioare ale stivei (fig.  /1) usor la marginea posterioara a stivei.

Pozitionati opritoarele stivei aprox. 30 mm in interiorul formatului si blocati-le cu surubul de strangere (fig.

Hartiile absorbante:

Plasati opritoarele stivei (fig.  /1) cu greutatile de presare a colilor (fig.  /3) la distanta de aprox. 125 mm fata de palpator. Distanta fata de suflantele de desfacere aprox. 30 pana la 50 mm.

Desfaceti suruburile cu cap striat (fig.  si lasati greutatile de presare a colilor sa se aseze pe stiva prin greutatea lor proprie. Astfel, colile superioare se desfac mai bine.

Alte indicatii de reglare se gasesc in tabelul de la sfarsitul acestui capitol.

Generatoarele de ioni de la marginea posterioara a stivei

Fig.     Generatoarele de ioni de la capul de
luat coli
  [GS.901.0508-002GRAUND_00]

Fig.     Generatoarele de ioni
 [GS.901.0509-001GRAUND_00]

Instalatia de ionizare este un accesoriu special. Aceasta este alcatuita din doua generatoare de ioni la capul de luat coli (fig.  si o bara de ionizare la eliminarea colilor. Pentru inlaturarea incarcaturilor statice ale suportului de imprimare se poate utiliza instalatia de ionizare.

Conectarea/deconectarea

Deschideti usa de protectie (fig.  /2) la alimentatorul cu hartie pe P.A. Alimentatorul de retea se afla in spatele acestei usi de protectie.

Conectati instalatia de ionizare cu comutatorul de la alimentatorul de retea. Daca aparatul este conectat se aprinde lampa de control verde din comutator.

Alinierea generatoarelor de ioni

Desfaceti surubul de strangere (fig.  si mutati lateral generatorul de ioni corespunzator formatului. Strangeti ferm surubul de strangere (fig.

Reglati inaltimea generatorului de ioni prin rotirea inelului zimtat (fig.

Reglarea aerului suflat

Conectati/ deconectati aerul suflat cu supapa de la generatorul de ioni (fig.  /3). Pozitia verticala: aer suflat maxim, orizontala: aer suflat deconectat. Debitul de aer suflat se poate regla progresiv.

Indicatie

Numai la masinile pentru grosimi ale suportului de imprimare pana la 0,6 mm (echipare speciala): La o grosime a suportului de imprimare de 0,40,6 mm deconectati aerul suflat de la generatoarele de ioni.

Utilizarea unui alimentator pentru plicuri

Fig.     Montarea inchizatorului pentru palpator
 [GS.901.1805-001GRAUND_00]

Montarea inchizatorului (blocator pentru palpator) in capul de luat coli

Masina poate fi echipata cu alimentatoare pentru plicuri de la diversi producatori. Pentru alimentatoarele pentru plicuri este valabil manualul de utilizare al producatorului respectiv.

La utilizarea unui alimentator pentru plicuri, puteti sa montati un inchizator (fig.  /3) conform indicatiilor din manualul de utilizare al producatorului. Acest inchizator blocheaza functionarea palpatorului.

Asigurati masina impotriva punerii in functiune, prin apasarea butonului Oprire de urgenta de la pupitrul de operare de la alimentatorul cu hartie.

Ridicati palpatorul (fig.  /2) la capul de luat coli si apasati-l spre inapoi in sus.

Impingeti inchizatorul (fig.  /1) in degajarea (fig.  /3) de la capul de luat coli pe P.O. pana la limita

Daca eliberati palpatorul, acesta se blocheaza usor in inchizator. Acum inchizatorul nu mai poate fi tras in afara

Finalul job-ului - extragerea inchizatorului

Daca dupa finalul acestui job de tiparire imprimati din nou coli de tipar, trebuie sa validati din nou functionarea palpatorului.

Asigurati masina impotriva punerii in functiune, prin apasarea butonului Oprire de urgenta de la pupitrul de operare de la alimentatorul cu hartie.

Apasati palpatorul usor in sus.

Extrageti inchizatorul din capul de luat coli.

Lasati palpatorul sa gliseze incet in pozitia sa inferioara

Reglaje la capul de luat coli dependente de suportul de imprimare

Indicatie

Indicatiile pentru suporturile de imprimare pana la 0,6 mm sunt valabile numai pentru masinile care sunt validate pentru aceste grosimi ale suportului de imprimare (echipare speciala

Suporturi de imprimare

Voluminoase, absorbante (40100 g)

Hartie subtire satinata, tiparire pe hartie subtire, etichete (3070 g)

Etichete, tiparire usoara, tiparire de imagini (7090 g)

Tiparire de imagini, carton usor (100200 g)

Carton (pana la 0,4 mm grosime)

Carton (0,40,6 mm grosime)



Sorburi
1 = sorburi proeminente 2 = discuri de cauciuc



Aer aspirat



Palpator



Arcuri de frecare





Suflantele de separare





Dispozitivul de suflat aer portant



Opritoare posterioare ale cilindrilor





Axul clapetelor



Tab.     Reglaje la capul de luat coli dependente de suportul de imprimare

Punerea in functiune

Modificarea vitezei de tiparire

Puteti sa puneti masina in functiune de la pupitrul de operare de la alimentatorul cu hartie sau de la pupitrul de operare de la eliminarea colilor.

Introducerea vitezei de tiparire la pupitrul de comanda (a se vedea capitolul „Sistemul de comanda, pregatirea job-ului“). Afisajul vitezei in imaginea tiparului si in DIM.

Modificarea vitezei cu tastele Marire viteza si Micsorare viteza de la pupitrul de operare de la alimentatorul cu hartie si de la eliminarea colilor.

Cuplarea alimentatorului cu hartie

Atentie - uzura marita a cuplajului alimentatorului cu hartie!

Daca alimentatorul cu hartie se cupleaza la viteze mai mari de 6000 coli/h, se poate produce o uzura accentuata a cuplajului alimentatorului cu hartie.

Cuplati sau decuplati alimentatorul cu hartie de la pupitrul de operare de la alimentatorul cu hartie si de la eliminarea colilor cu tasta Alimentator cu hartie

Remediere in caz de probleme cu alimentatorul cu hartie

Prelucrarea hartiilor cu colturi ridicate, hartiilor ondulate

Fig.     Dispozitivele auxiliare de ghidare si
rolele cu perii
  [GS.901.0628-001GRAUND_00]

Montati dispozitivele auxiliare de ghidare pentru prelungirea cadrelor de ghidare de la dispozitivele de tragere (fig.

Montati rolele cu perii la dispozitivele de tragere (fig.  /2) pentru apasarea colturilor colilor in jos.

La utilizarea duzelor de suflare/ suctiune rolele de separare pot fi decuplate suplimentar la marginile exterioare ale colilor si in centrul colilor deasupra miniproiectorului.

Daca rulajul hartiei este perturbat ca urmare a lovirii colii de maneta de tragere, atunci rulajul hartiei poate fi imbunatatit prin intarzierea intrarii colilor in masina (rotirea in sens contrar in sensului sagetii).

Problema

Cauze posibile

Remediere



Alimentatorul cu hartie se deconecteaza in rulajul hartiei

Subpresiunea de sub banda cu vacuum prea scazuta

Mariti debitul de aer aspirat la pupitrul de operare de la alimentatorul cu hartie



Afisajul: „Coli intarziate“, respectiv „Coli lipsa

Senzorul detectorului de intrare a colii in masina nu sesizeaza coala, cu toate ca este aplicat corect

Aplicati rola de separare la miniproiector mariti debitul de aer al duzelor de suflare/ suctiune



Coltul colii se loveste de ghidajul semnelor frontale

Mariti debitul de aer al duzelor de suflare/ suctiune introduceti rola de separare la exterior, respectiv mariti forta de apasare



Coala este intepenita de rola(ele) de separare

Reglati corect inaltimea rolelor de separare



Coltul hartiei atinge marginea forgreiferului

Aplicati excentricul



Senzorul detectorului de intrare a colii in masina este murdar

Curatati senzorul



Alimentatorul cu hartie se deconecteaza in rulajul hartiei

Coli duble

Indepartati colile duble verificati reglajele capului de luat coli



Afisajul: „Coli duble“

Suportul de imprimare este mai subtire/ gros decat cel introdus

Verificati grosimea suportului de imprimare cu surubul micrometric si corectati valoarea introdusa



Dupa modificarea grosimii suportului de imprimare nu mai este transportata nicio coala in masina

Indepartati coala de pe masa alimentatorului cu hartie si puneti masina in functiune timp de 10 rot. inainte de inceperea rulajului hartiei. Daca compresorul mai este inca in functiune, lasati alimentatorul cu hartie sa functioneze pana cand compresorul se deconecteaza automat



Suportul de imprimare are grosime neuniforma (eticheta adeziva stantare etc.)

Lasati rola de tragere sa functioneze in zona grosimii constante a colii (taiati eventual coala) schimbati partea de tragere



Dispozitivul de tragere decuplat manual

Cuplati dispozitivul de tragere; controlati daca rola de tragere se misca in tacturi indepartati coala de pe masa alimentatorului cu hartie si puneti masina in functiune timp de 10 rot. inainte de inceperea rulajului hartiei



Rola de tragere nu atinge coala, deoarece formatul a fost introdus incorect

Verificati introducerea formatului



Colile sosesc inclinat de la capul de luat coli

Opritoarele laterale ale stivei apasa prea tare pe stiva

Detasati limitatoarele usor de stiva



Colturile colii raman agatate pe axul clapetelor

Ridicati colturile stivei cu o pana verificati reglajul aerului portant



Sorburile nu sunt paralele

Pozitionati sorburile perpendicular fata de directia de transport



Deteriorarea colii la marginea frontala

Coala sare partial peste ghidajele semnelor frontale

Mariti debitul de aer al duzelor de suflare/ suctiune reglati inaltimea rolelor de separare



Coala se onduleaza la semnele frontale

Subpresiunea de sub banda cu vacuum prea mare

Micsorati subpresiunea din camera de aspirare frontala cu butonul rotativ micsorati subpresiunea totala la pupitrul de operare de la alimentatorul cu hartie



Presiunea de apasare a rolelor cu perii deasupra valturilor de antrenare prea mare

Micsorati forta de apasare a rolelor cu perii



Oprirea masinii si afisajul Coli excedentare

Coala sare peste ghidajele semnelor frontale

Mariti debitul de aer al duzelor de suflare/ suctiune reglati inaltimea rolelor de separare



Eroare de tragere

Rolele de separare apasa pe coala

Reglati inaltimea rolelor de separare



Duzele de suflare/ suctiune sunt cuplate prea puternic

Micsorati debitul de aer



Rolele cu perii apasa prea puternic pe hartie

Micsorati presiunea de apasare



Papucul de tragere de la rola de tragere este pozitionat prea jos, colile se intepenesc

Reglati inaltimea papucului de tragere



Alimentarea coala cu coala

Comutati alimentatorul cu hartie pe alimentare continua (cascada






Politica de confidentialitate


Copyright © 2020 - Toate drepturile rezervate
