Laborator AUTOCAD - comanda LINE

Laborator AUTOCAD nr 3

Scop

Laboratorul isi propune fixarea prin exercitii a notiunilor insusite in laboratoarele 1 si 2.

2. Exercitii

Utilizand comanda LINE realizati urmatoarele desene in coordonate absolute :

Fig. 1

Fig. 2

Fig. 3

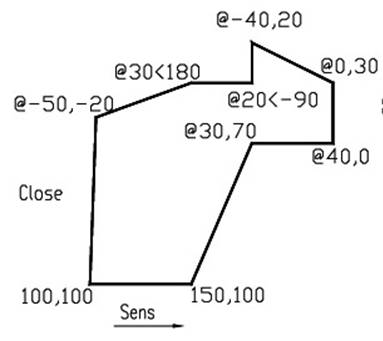

Desenati cu atentie figura 2 facand legatura la fiecare pas cu lucrul in coordonate carteziene absolute, relative si polare.

Fig 4.

Realizati urmatoarele desene utilizand dupa caz : coordonatele polare, relative sau absolute.

Fig. 5.

Fig. 6

Fig. 7
