Laborator AUTOCAD - Comenzi de de editare




Laborator Autocad

Comenzi de de editare I

1. Scop




Scopul laboratorului este prezentarea primului pachet de comenzi de editare a obiectelor si aplicarea acestora in exercitii.. Cel de-al doilea pachet va fi aprofundat in laboratorul 8.

Principii teoretice

Comenzile de modificare a obiectelor bidimensionale desenate in Autocad pot fi activate din meniul grafic Modify din meniul derulant cu acelasi nume, din meniurile rapide care se deschid prin apasarea butonului din dreapta mouse-ului s.a.m.d. La fel casi comenzile de desenare unele dintre comenzile de editare mai des intalnite (de exemplu commanda Erase ) pot fi recunoscute dupa prima litera din numele comenzii, caz in care este mai eficient sa fie tastate diirect in linia de comanda. Aceste comenzi actioneaza asupra unui obiect sau a unei multimi de obiecte selectate prin metodele deja prezentate.

Fig.1 Meniul grafic Modify.

O parte dintre comenzile de editare sunt acce­sibile din meniul grafic Modify - fig. 1. Aces­tea, impreuna cu alte comenzi de editare in AutoCAD sunt prezentate in tabelul 1

Erase (E) – sterge obiectele selectate

Copy Object (Co, Cp) – deseneaza copii ale obiectelor

Copierea se realizeaza dupa un vector definit prin doua puncte sau prin coordonatele vectorului de deplasare:

Base point of displacement – se specifica pozitia sursei

Second point of displacement – se specifica pozitia copiei

Displacement – coordonatele vectorului de deplasare

Undo – elimina ultima copie creata in cadrul comenzii

Exit – paraseste comanda

Oops - reface obiectele sterse cu ultima comanda Erase

Redo - reface situatia anterioara unei comenzi U sau Undo

U - Anuleaza efectul ultimei comenzi

Break (BR) - elimina o portiune din obiectul selectat, sau il separa in doua parti

First point - specifica punctul in care incepe eliminarea sau separarea (PI)

Second point - celalalt capat al zonei eliminate sau separate (P2)

Trim (TR) - Reteaza portiuni ale obiectelor desenate, aflate dincolo de o muchie taietoare

Project - specifica modul de actiune a comenzii, atunci cand obiectul selectat intersecteaza frontiera:

None - in spatiul tridimensional

UCS-m planul orizontal al UCS-ului curent

View - in vederea curenta

Edge - specifica modul de actiune a comenzii, atunci cand obiectul selectat nu intersecteaza frontiera:

Extend - reteaza obiectele pana la intersectia fictiva cu prelungirea frontierei

No extend - nu reteaza obiectele

Undo - anuleaza ultima actiune de retezare

Fence, Crossing – permite selectarea obiectelor printr-un contur poligonal deschis, respectiv printr-o fereastra inchisa de tip Crossing

eRase – permite stergerea unor obiecte, fara a parasi comanda Trim

Daca in timpul selectiei obiectului care va fi retezat se actioneaza tasta Shift, se trece in modul Extend

Chamfer (CHA) - realizeaza tesirea unui contur sau a unui colt

First line - prima latura tesita (P1)

Second line - a doua latura tesita (P2)

Polyline - teseste toate colturile unei polilinii



Distance - distantele de tesire

Angle - stabileste unghiul de tesire

Trim - controleaza daca se sterg, sau nu, colturile

mEthod - controleaza metoda de definire a tesiturii - prin doua distante, sau printr-o distanta si un unghi

Multiple - permite mai multe operatii de tesire, in aceeasi comanda

Undo - anuleaza ultima operatie realizata in cadrul comenzii

Fillet (F) - realizeaza rotunjirea (racordarea) unui contur sau a unui colt

Polyline - rotunjeste toate colturile unei polilinii

Radius - stabileste raza de racordare

Trim - controleaza daca se sterg, sau nu, colturile, dupa racordare

Chain - rotunjeste un contur 3d

Edge - rotunjeste muchii 3d

Multiple - permite mai multe operatii de tesire, in

aceeasi comanda

Undo - anuleaza ultima operatie realizata in cadrul comenzii

Divide (DIV) - imparte obiectul selectat intr-un numar ales de parti egale, prin plasarea unor marcatori in punctele de divizare

Block - foloseste ca marcatori blocuri definite anterior, pe care le poate alinia, sau nu, cu obiectul

Number of segments - stabileste numarul de segmente in care se va diviza obiectul selectat

Measure - are un efect similar cu comanda Divide, in locul numarului de segmente de divizare alegandu-se lungimea acestora

Block - foloseste ca marcatori blocuri definite anterior, pe care le poate alinia, sau nu, cu obiectul <Segment lenght > - stabileste lungimea segmentelor in care se va diviza obiectul selectat

Array – creaza copii multiple ale unui obiect, intr-o retea rectangulara sau polara

Polar – multiplicare polara

Center point of array – centrul polar de multiplicare

Number of items – numarul de copii

Angle to fill – unghiul de umplere

Rotate arrayed objects – roteste obiectele copiate

Rectangular – multiplicare rectangulara

Numbers of rows (columns) – numarul de linii (coloane)

Distance between rows (columns) – distanta dintre linii (coloane)

Angle of array – directia de multiplicare

Unit cell – introduce simultan distantele dintre linii si coloane, prin definirea unei celule a retelei

Base – punctul de referinta al obiectului sursa, care va fi folosit pentru array

3. Exercitii

3.1. Realizati straturile (layerele) : contur, axe, text, hasur respectand urmatoarele cerinte :

entitatile stratului contur vor fi avea proprietati identice cu ale stratului 0 ;

entitatile stratului axe vor avea culorea galbena si vor fi de tipul linie punct cu grosimea de 2 mm;

pentru straturile text si hasur optiunile sunt liber alese.

Realizati figura 1 organizata pe straturile respective

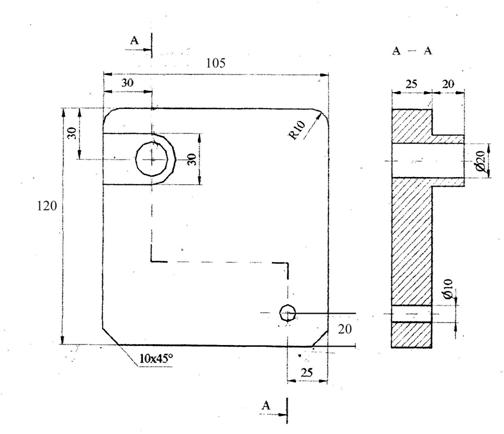

Fig. 1.

3.2. Realizati straturi in functie de necesitatile desenului din figura 2, dupa care desenati figura 2 UTILIZAND PENTRU MULTIPLICAREA CERCURILOR COMANDA ARRAY.

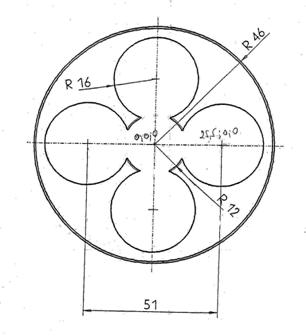

FIG. 2

3.3. Realizati straturi in functie de necesitatile desenului din figura 3, dupa care desenati figura 3 aplicand dupa caz tehnicile invatate.

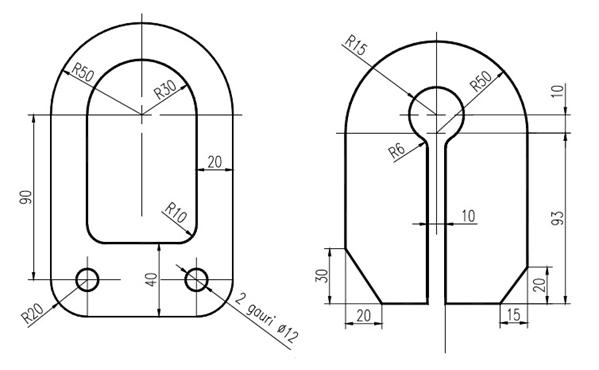

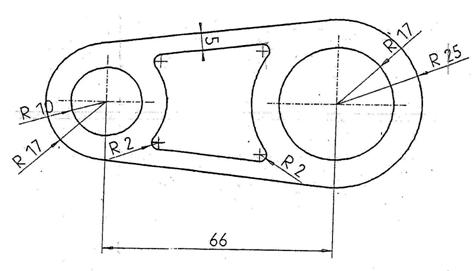

FIG 3
