Comanda PEDIT

Comanda PEDIT

Cu aceasta comanda se pot edita polilinii 2D, 3D sau retele 3dmesh.

    - pictograma comenzii PEDIT

Command PEDIT

Select polyline or [Multiple]: selectati polilinia sau [Multiplu];

Enter an option [Close/Join/Width/Edit vertex/Fit/Spline/Decurve/Ltype gen/Undo] : introduceti o optiune:

Close - inchide o polinie;

Join - uneste segmente de dreapta si arce de cerc alaturate, intr-o polilinie;

Width - uniformizeaza grosimea unei polilinii;

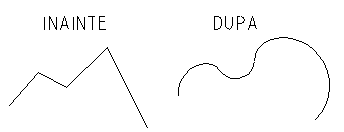

Fit - deseneaza o curba formata din arce de cerc; curba trece prin toate varfurile (punctele de capat ale segmentelor componente ale poliliniei;

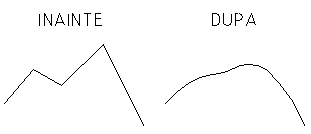

Spline - deseneaza o curba spline care trece prin capetele poliniei;

Decurve - anuleaza efectul optiunilor Fit sau Spline;

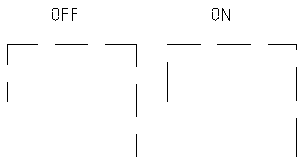

Ltype gen - controleaza modul de desenare a poliliniilor compuse din linii intrerupte, astfel:

ON - "potriveste" segmentele de linie intrerupte intre punctele de capat ale poliliniei;

OFF - "potriveste" segmentele de linie intrerupte intre varfuri.

Undo - anuleaza ultima operatiei efectuata asupra poliliniei.

Edit vertex - editare punctelor de control (vertex) ale poliliniei;

Editarea punctelor de control (vertex) ale polinliniei se face prin optiunile:

Next - trece la varful (vertex) urmator;

Previous - trece la varful (vertex) precedent;

Break - permite ruperea poliliniei in doua parti;

Insert - insereaza un nou varf (vertex);

Move - muta un varf (vertex);

Regen - regenereaza polilinia (se foloseste, de obicei, dupa schimbarea grosimii);

Straighten - inlocuieste portiunea din polilinie dintre doua puncte, printr-un segment de dreapta;

Tangent - directia tangentei in punctul curent, care va fi folosita la curbarea cu optiunile Fit sau Spline;

Width - modifica grosimea pentru segmentul urmator al poliliniei;

eXit - determina iesirea din sesiunea de editare varfuri;

Go - declanseaza executarea unei optiuni de editare a varfurilor.
